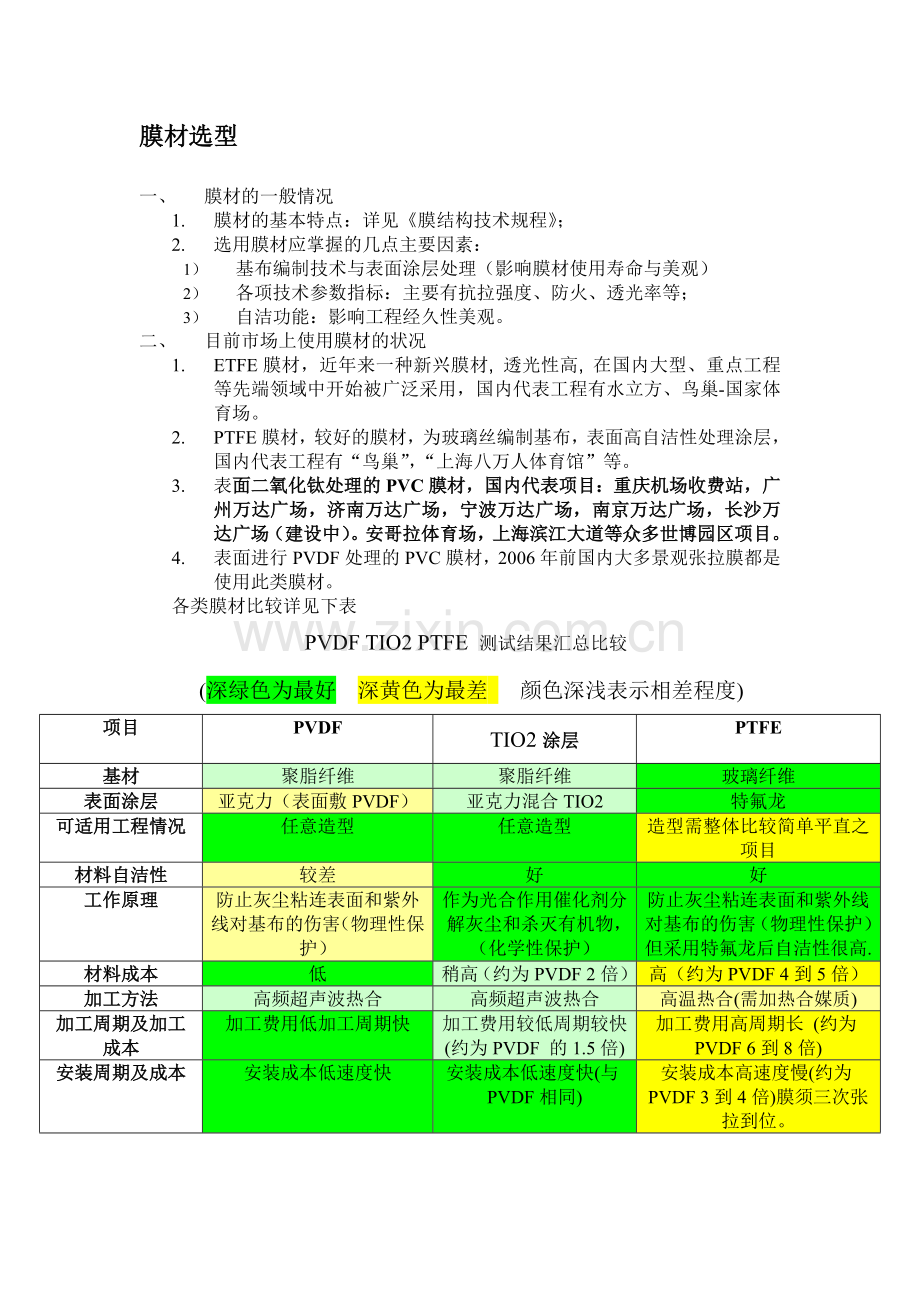

膜材选型

一、 膜材的一般情况
1. 膜材的基本特点：详见《膜结构技术规程》；
2. 选用膜材应掌握的几点主要因素：
1） 基布编制技术与表面涂层处理（影响膜材使用寿命与美观）
2） 各项技术参数指标：主要有抗拉强度、防火、透光率等；
3） 自洁功能：影响工程经久性美观。
二、 目前市场上使用膜材的状况
1. ETFE膜材，近年来一种新兴膜材, 透光性高, 在国内大型、重点工程等先端领域中开始被广泛采用，国内代表工程有水立方、鸟巢-国家体育场。
2. PTFE膜材，较好的膜材，为玻璃丝编制基布，表面高自洁性处理涂层，国内代表工程有“鸟巢”，“上海八万人体育馆”等。
3. 表面二氧化钛处理的PVC膜材，国内代表项目：重庆机场收费站，广州万达广场，济南万达广场，宁波万达广场，南京万达广场，长沙万达广场（建设中）。安哥拉体育场，上海滨江大道等众多世博园区项目。
4. 表面进行PVDF处理的PVC膜材，2006年前国内大多景观张拉膜都是使用此类膜材。
各类膜材比较详见下表
PVDF TIO2 PTFE 测试结果汇总比较
(深绿色为最好 深黄色为最差 颜色深浅表示相差程度)
项目
PVDF
TIO2涂层
PTFE
基材
聚脂纤维
聚脂纤维
玻璃纤维
表面涂层
亚克力（表面敷PVDF）
亚克力混合TIO2
特氟龙
可适用工程情况
任意造型
任意造型
造型需整体比较简单平直之项目
材料自洁性
较差
好
好
工作原理
防止灰尘粘连表面和紫外线对基布的伤害（物理性保护）
作为光合作用催化剂分解灰尘和杀灭有机物，（化学性保护）
防止灰尘粘连表面和紫外线对基布的伤害（物理性保护）但采用特氟龙后自洁性很高.
材料成本
低
稍高（约为PVDF 2倍）
高（约为PVDF 4到5倍）
加工方法
高频超声波热合
高频超声波热合
高温热合(需加热合媒质)
加工周期及加工成本
加工费用低加工周期快
加工费用较低周期较快(约为PVDF 的1.5倍)
加工费用高周期长 (约为PVDF 6到8倍)
安装周期及成本
安装成本低速度快
安装成本低速度快(与PVDF相同)
安装成本高速度慢(约为PVDF 3到4倍)膜须三次张拉到位。

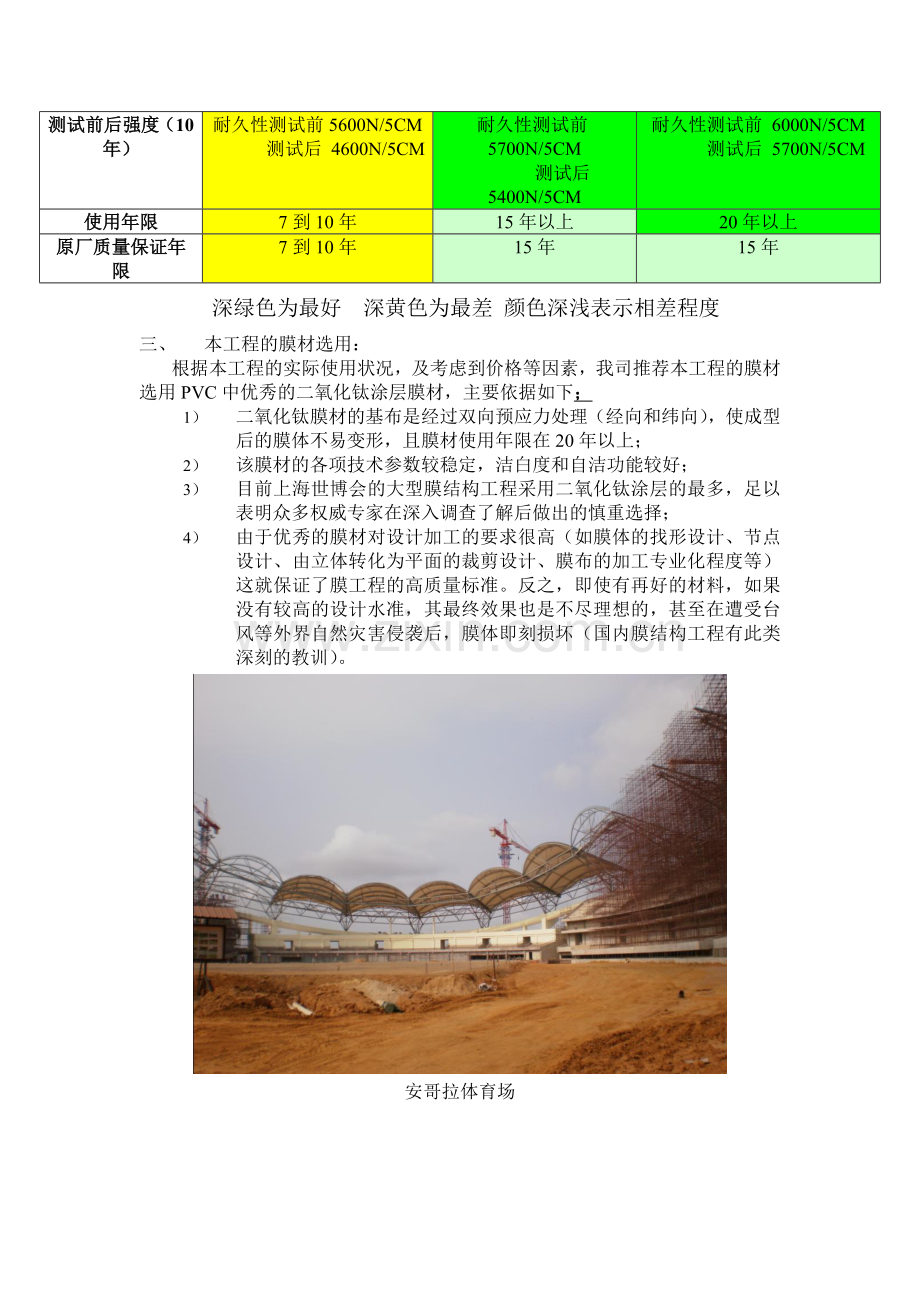

测试前后强度（10年）
耐久性测试前5600N/5CM
测试后 4600N/5CM
耐久性测试前5700N/5CM
测试后 5400N/5CM
耐久性测试前 6000N/5CM
测试后 5700N/5CM
使用年限
7到10年
15年以上
20年以上
原厂质量保证年限
7到10年
15年
15年
深绿色为最好 深黄色为最差 颜色深浅表示相差程度
三、 本工程的膜材选用：
根据本工程的实际使用状况，及考虑到价格等因素，我司推荐本工程的膜材选用PVC中优秀的二氧化钛涂层膜材，主要依据如下；
1） 二氧化钛膜材的基布是经过双向预应力处理（经向和纬向），使成型后的膜体不易变形，且膜材使用年限在20年以上；
2） 该膜材的各项技术参数较稳定，洁白度和自洁功能较好；
3） 目前上海世博会的大型膜结构工程采用二氧化钛涂层的最多，足以表明众多权威专家在深入调查了解后做出的慎重选择；
4） 由于优秀的膜材对设计加工的要求很高（如膜体的找形设计、节点设计、由立体转化为平面的裁剪设计、膜布的加工专业化程度等）这就保证了膜工程的高质量标准。反之，即使有再好的材料，如果没有较高的设计水准，其最终效果也是不尽理想的，甚至在遭受台风等外界自然灾害侵袭后，膜体即刻损坏（国内膜结构工程有此类深刻的教训）。

安哥拉体育场

1.1 技术性能描述
膜结构采购、设计、加工、安装
u 膜材料进口Naizil Tio2 plus cover type II 膜材。
u 膜材原材料国外采购，膜材收边、五金件采购。
u 设计:膜结构部分找型及应力分析, 膜结构部分钢结构二次构件设计，膜材裁断图及细部施工图制作,包含膜材及收边五金等设计及出图。
u 加工：依据业主认可的施工图纸加工制造。 以最优化方式包装。
u 安装：我方负责提供膜结构结构的安装工具。贵方提供现场的垂直运输工具，脚手架，临时仓库，现场安装时的供水，供电等一切需求及现场的施工协调。
运输：我方负责产品外包装，运输到工地现场。
技术参数如下：
项目名称
单位
技术要求
材质

二氧化钛涂层建筑膜材料
产地
意大利
品牌：NAIZIL(耐弛)
织线细度
分特
1100
织线密度

10×10.5
总重量
g/m2
950
厚度
mm
0.8
经向张拉强度
N/5cm
4200
纬向张拉强度
N/5cm
4000
经向抗撕裂强度
N/5cm
400
纬向抗撕裂强度
N/5cm
400
抗寒指数
℃
-30°
隔热指数
℃
+70°
防火测试

B1
透光率
τv (%)
8%
使用年限

20年以上（原厂出具15年质量保证书）
