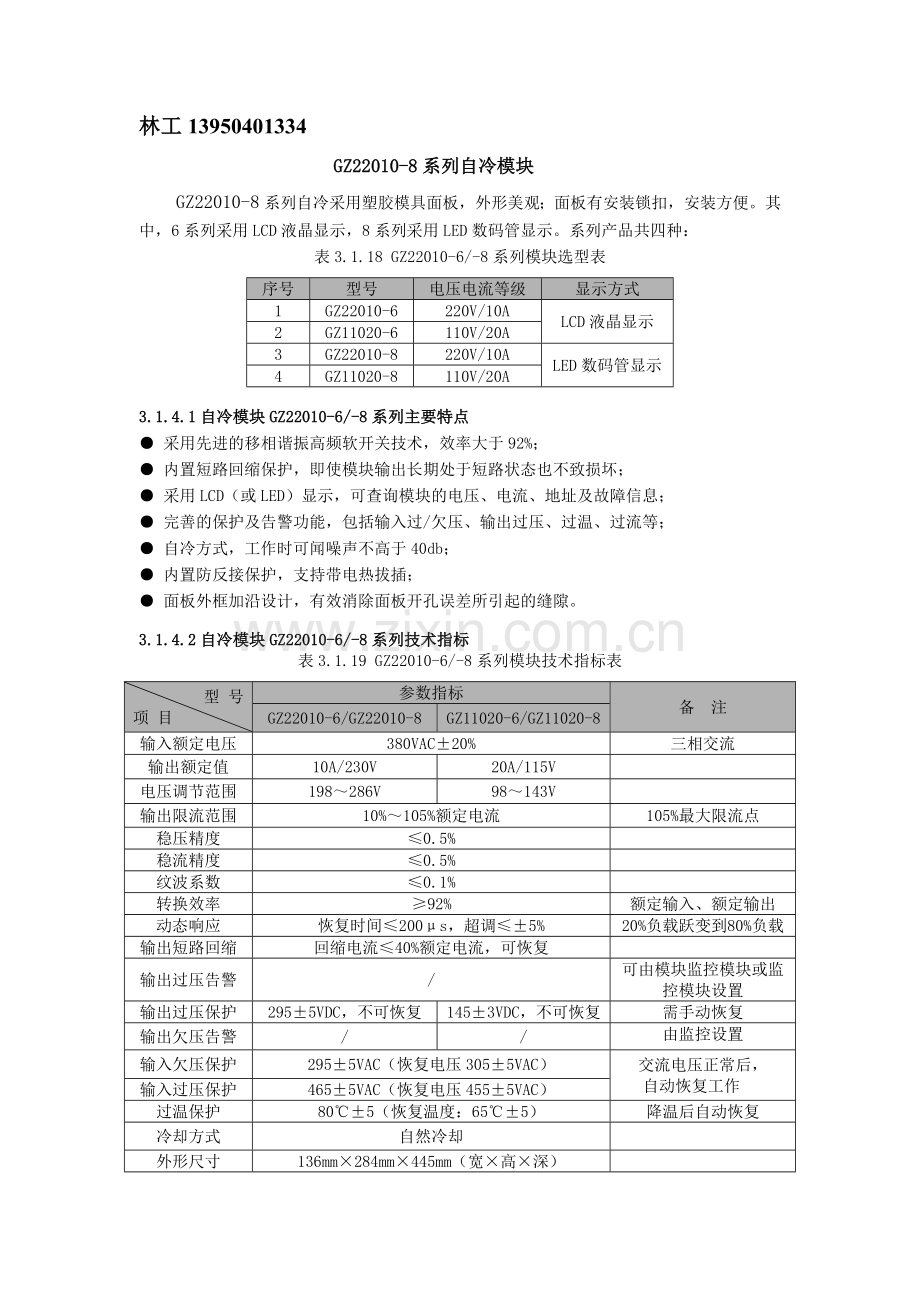

GZ22010-8系列自冷模块
GZ22010-8系列自冷采用塑胶模具面板，外形美观；面板有安装锁扣，安装方便。其中，6系列采用LCD液晶显示，8系列采用LED数码管显示。系列产品共四种：
表3.1.18 GZ22010-6/-8系列模块选型表
序号
型号
电压电流等级
显示方式
1
GZ22010-6
220V/10A
LCD液晶显示
2
GZ11020-6
110V/20A
3
GZ22010-8
220V/10A
LED数码管显示
4
GZ11020-8
110V/20A

3.1.4.1自冷模块GZ22010-6/-8系列主要特点
● 采用先进的移相谐振高频软开关技术，效率大于92%；
● 内置短路回缩保护，即使模块输出长期处于短路状态也不致损坏；
● 采用LCD（或LED）显示，可查询模块的电压、电流、地址及故障信息；
● 完善的保护及告警功能，包括输入过/欠压、输出过压、过温、过流等；
● 自冷方式，工作时可闻噪声不高于40db；
● 内置防反接保护，支持带电热拔插；
● 面板外框加沿设计，有效消除面板开孔误差所引起的缝隙。
3.1.4.2自冷模块GZ22010-6/-8系列技术指标
表3.1.19 GZ22010-6/-8系列模块技术指标表
型 号
项 目
参数指标
备 注
GZ22010-6/GZ22010-8
GZ11020-6/GZ11020-8
输入额定电压
380VAC±20%
三相交流
输出额定值
10A/230V
20A/115V

电压调节范围
198～286V
98～143V

输出限流范围
10%～105%额定电流
105%最大限流点
稳压精度
≤0.5%

稳流精度
≤0.5%

纹波系数
≤0.1%

转换效率
≥92%
额定输入、额定输出
动态响应
恢复时间≤200μs，超调≤±5%
20%负载跃变到80%负载
输出短路回缩
回缩电流≤40%额定电流，可恢复

输出过压告警
/
可由模块监控模块或监控模块设置
输出过压保护
295±5VDC，不可恢复
145±3VDC，不可恢复
需手动恢复
输出欠压告警
/
/
由监控设置
输入欠压保护
295±5VAC（恢复电压305±5VAC）
交流电压正常后，
自动恢复工作
输入过压保护
465±5VAC（恢复电压455±5VAC）
过温保护
80℃±5（恢复温度：65℃±5）
降温后自动恢复
冷却方式
自然冷却

外形尺寸
136mm×284mm×445mm（宽×高×深）

模块净重
≤12Kg

3.1.4.3自冷模块GZ22010-6/-8系列外形结构与接口
1、外形结构

GZ22010-6/GZ11020-6 GZ22010-8/GZ11020-8

图3.1.18 GZ22010-6/-8系列模块外形图

图3.1.19 GZ22010-6/-8系列模块前后视图

2、输入输出的接口
GZ22010-6/-8系列模块的输入、输出的各种信号都要通过其后面的航空插座连接，如图3.1.20所示，各脚的定义如表3.1.20所示:

图3.1.20 航空组件定义图
表3.1.20 GZ22010-6/-8系列模块插座定义表
信号名称
引脚号
信号定义
说 明
交流输入
1
三相电中一相
模块的交流电源输入端，输入方式为三相三线制，无相序要求
2
三相电中一相
3
三相电中一相
4
保护地PE
模块的保护地引出端，和模块外壳相连接
通信接口
11
485A
弱信号端，模块和上级设备的通信接口为串行异步传输模式，接口电平为RS485
13
485B
均流接口
17
均流+
弱信号端，两个或者两个以上的模块输出并联时需要将此端并联，以实现模块均分负载；建议：层间模块均流线连接请使用屏蔽线
19
均流-
直流输出
27
输出+
模块的直流输出端，输出和机壳之间隔离
28
输出-

% 注意:
1、为了保障安全，请确保将交流输入中的保护地PE端与大地正确连接；
2、为了保障系统的可靠性，每个模块的三相交流输入必须单独配置进线空开。

3.1.4.4自冷模块GZ22010-6/-8系列操作说明
连接好电源和负载，将模块正确插入托架，上电后等待5秒钟左右，模块启动完成，在无故障的情况下，面板上中仅绿色工作指示灯在闪烁，表示模块处于正常的工作状态。6系列和8系列的界面操作方式不一样，下面分别说明。
1、GZ22010-6系列模块的操作说明
GZ22010-6系列采用LCD液晶显示器，并配有LED工作指示灯，监控板上各按键及指示灯功能见如表3.4.25所示:
表3.1.25 GZ22010-6系列按键/指示灯功能表
名 称
功 能 说 明
ERR指示灯
当模块出现故障时，此灯开始闪烁，并直到故障排除
RUN指示灯
工作指示灯，表示模块已通入电源，直到模块断电，此灯熄灭
按键“+”
用来调整设定的数字量，或者选择状态量
按键“﹣”
按键“▲”
用于移动光标
按键“▼”
按键“SET”
用来选中当前光标所处的菜单项

GZ22010-6系列模块采用LCD液晶显示，在有后台监控控制情况下，以后台监控为主，在无后台监控时，可进行模块的基本操作。下面介绍几种常用的操作：

(1) 模块的设置
设置模块的工作参数，和上位机系统通讯后，为主从关系，以上位机为主。设置菜单可以设置模块的工作断数（一段/二段）、通讯地址、控母电压、均/浮充电压、过压告警点、限流点、模块型号等。下面以设置地址为例进行说明：

第1步：给模块上电，等3～8秒，监控显示“正
常”；

第2步：按任意键后，监控显示如图；

第3步：按“SET”键进入主菜单，并用“▲”、
“▼”键移动光标，到“设置”，再按“SET”
键进入“设置”菜单；

第4步：移动光标到“地址”，通过“+”、“﹣”
键将原来的地址改为“08”；

第5步：完成上述步骤后，移动光标到“保存”，
按下“SET”键，屏幕显示自动恢复到第2步，整个
设置操作完成。

(2) 参数校准
校准菜单用于校准模块的输出电压、限流以及电压/电流显示。其中，测量项用于校准显示（V为电压，A为电流），控制项用于校准实际输出值。下面以校准输出电压为例说明：

第1步：按照上面的指示，首先进入“校准”菜
单；

第2步：移动光标到“控制”菜单项，用“+”、
“﹣”键将模块的实际输出调整到设定值（注意：
由于是按照一定的步长来进行调整，故最终可能
会与预期值有微小偏差）；

第3步：保存调整电压；

(3) 菜单说明
模块GZ22010-6系列模块各级菜单说明如表3.1.21所示:
表3.1.21 GZ22010-6系列模块各级菜单说明表
一级菜单
二级菜单
说 明
设置
母线
表示当前模块在系统中供电给“第几段”母线；可设为“一段”、“二段”
地址
是系统为了区别每一个模块而设的，所以两个或多个模块不允许共用一个地址；设置范围：01～99
浮充(电压)
表示该模块工作在浮充状态时的输出电压
均充(电压)
表示该模块工作在均充状态时的输出电压
控母(电压)
表示该模块工作在控母输出状态时的输出电压
过压(电压)
正常工作情况下，模块的输出电压不能高于该值，否则模块将产生告警
限流1(电流)
“母线”设置为“一段”，模块能够自动调整（降低）输出电压，以使输出电流不大于该限流值
限流2(电流)
“母线”设置为“二段”，模块能够自动调整（降低）输出电压，以使输出电流不大于该限流值
校准
测量(电压)
该电压值即为液晶屏上显示的输出电压值，校准该值，尽可能与实际的输出电压一致
测量(电流)
该电流值即为液晶屏上显示的输出电流值，校准该值，尽可能与实际的输出电流一致
控制(电压)
调整该值，将改变模块的实际输出电压，使实际输出电压和设定电压一致
控制(电流)
调整该值，将改变模块的实际限流值，使实际限流值和设定限流一致
均充/浮充
设定模块的工作状态：均充状态或浮充状态
运行/关机
控制模块的开启和关闭

(4) 故障告警说明
模块上电后，监控上工作灯（绿）开始闪烁，表示模块已通电，模块监控正常工作；一旦出现故障，故障灯（红）立即闪烁，并且液晶屏显示故障名称。
模块GZ22010-6系列模块告警/保护一览如表3.1.22所示:
表3.1.22 GZ22010-6系列模块告警/保护一览
故障名称
说 明
交流欠压
输入电源电压过低，模块报警并自动关断输出，故障消除后能自动恢复
交流过压
输入电源电压过高，模块报警并自动关断输出，故障消除后能自动恢复
过压报警
模块输出电压过高，模块报警显示“过压报警”，不关断输出
欠压报警
模块输出电压过低，模块报警，但不关断输出，此故障在模块刚上电时都会出现，原因是，模块中有软启动保护电路，上电后一段时间（3～8秒），输出电压从零慢慢上升
过压保护
模块输出电压过高，模块报警并自动关断输出，同时显示“过压保护”，故障消除不能自动恢复，必须重新上电
过流保护
模块输出电流过高，模块报警并自动关断输出
过温保护
模块温度过高，模块报警并自动关断输出

% 注意:
1、出现保护故障时，模块会自动关断输出，其中输出过压保护具有自锁功能，确认无故障后须重新上电才能恢复；其余保护在故障排除后（模块带电）立即恢复。
2、模块在出厂时已校准好，建议用户不要重新校准。

2、GZ22010-8系列模块的操作说明
GZ22010-8系列模块采用LED数码管显示，并配有LED工作指示灯。
（1）工作状态参数查询
LED显示当前的输出电压，通过按动切换开关，可以查看模块当前的其他工作参数。
当存在故障时，模块的故障灯开始闪烁，各灯的工作定义如表3.1.23所示:
表3.1.23 GZ22010-8系列模块工作指示灯定义表
指示灯
指示内容
绿
工作正常
黄
模块保护，包括交流输入过/欠压、过温、输出欠压等，故障排除后即恢复
红
模块故障：输出过压，需手动重新上电恢复

显示故障时，LED显示各个故障代码，故障代码与具体故障对应如表3.1.24所示:
表3.1.24 GZ22010-8系列模块故障代码说明表
故障代码
800
801
802
803
故障内容
过温保护
过压保护
过流保护
过压报警
故障代码
804
805
806

故障内容
欠压报警
交流过压保护
交流欠压保护

% 注意:
出现保护时，模块会自动关断输出，其中输出过压保护具有自锁功能，确认无故障后须重新上电才能恢复；其它保护在故障排除后（模块带电）立即恢复。

(2) 模块的设置
在不带外部监控模块的情况下，模块的设置工作主要通过监控板上的8位拨码开关来完成如图3.1.21所示:

图3.1.21 拨码开关

其中第1～5位用于设置模块的地址，二进制表示可设置；第7位用于设置合母/控母；第8位用于设置一段/二段。
开关拨至右，表示该位为1，反之为0（多个模块时，地址的起始位必须是1），地址设置如表3.1.25所示（模块设置在一段合母）。
表3.1.25 拨码开关设置(1)
图示

地址
0
1
2
3
4
5
6
7
图示

地址
8
9
10
11
12
13
14
15
图示

地址
16
17
18
19
20
21
22
23
图示

地址
24
25
26
27
28
29
30
31
第7～8位设置如表3.1.26所示:
表3.1.26拨码开关设置(2)
图示
第8位
第7位
说明

0
0
一段合母

0
1
一段控母

1
0
二段合母

1
1
二段控母

3.1.4.5自冷模块GZ22010-6/-8系列选型及配置
用户使用GZ22010-6/-8系列模块时，可以采用我司提供的托架；亦可由我司提供相应配件，由用户组装。
1、模块散热设计
模块采用自冷方式，在设计电力电源系统时，需要进行模块的散热风道设计。即在安排模块位置时，应该保证模块上下散热风道的畅通，模块底部必须保留15～20cm 进风口。

% 注意:
严禁将模块水平安装到系统上！

2、模块电源配电设计
为了方便充电模块的单个维护，模块交流输入进线处应分别设置单独的空气开关。模块不应直接连接到系统交流母线上，推荐空开额定容量为10A。
3、安装托架
GZ22010-6/-8系列模块有3种托架供使用：2位托架、3位托架和4位托架。开孔图及托架图详见3.3.4节（Page：164～166）。
4、转接板设计
用户不采用我司托架时，整流模块配置有一套航空组件（航空组件定义如图3.1.22所示），用户自行组装。配件清单如表3.1.27所示（对应一个模块）。
航空组件上的转接板RZ10H9X2上，J2和J3是模块间的通讯/均流连接口，用4P电缆线连接在一起即可；J1为2位凤凰端子连接器，用来与上位机通讯接口的连接；JP1是一个3位的跳针，用于设置系统485通讯口的匹配电容（电容量为0.1uF），出厂默认设置为跳针帽在“OFF”位置，对于一套系统，设置其中一个转接板跳针的跳针帽到“ON”位置。
表3.1.27模块转接板组件清单
序号
名称
数量
备 注
1
一体化插座DJL29Z
1
母头（含4根小针和一个转接板）
2
大号插针
6
母针
3
2P电缆线
2
用于连接模块间的通信和均流
4
航空螺钉
2

图3.1.22 航空组件定义图

用户设计托架结构时，托架上对应航空插座开孔尺寸如图3.1.23所示。

图3.1.23航空插座开孔图（单位：mm）

% 注意:
一套系统中，航空组件转接板上的跳针帽只能有一个设置到“ON”位置。

3.1.4.6自冷模块GZ22010-6/-8系列装配尺寸

图3.1.24 模块尺寸图（单位mm）
