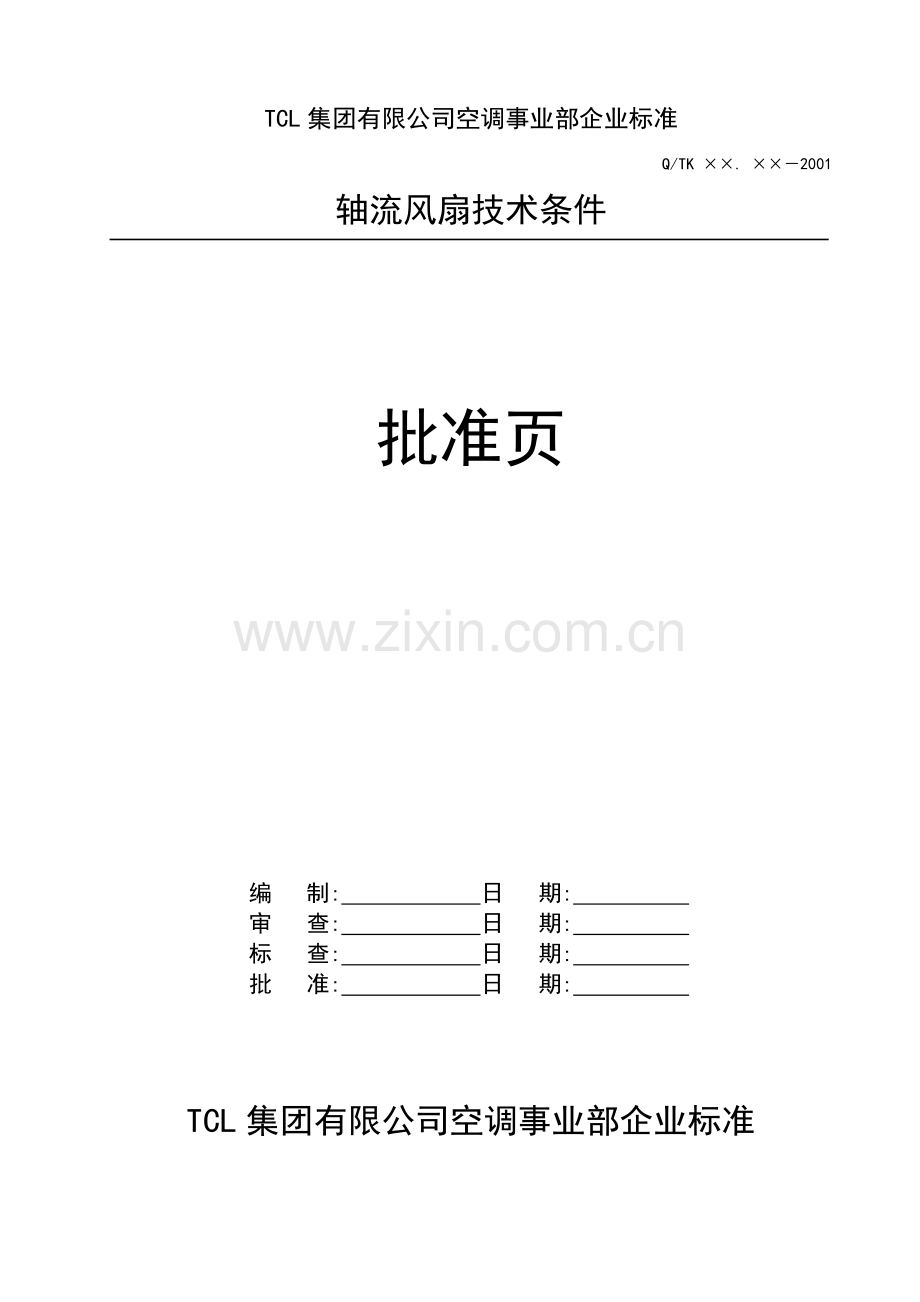

批准页

编 制: 日 期:
审 查: 日 期:
标 查: 日 期:
批 准: 日 期:

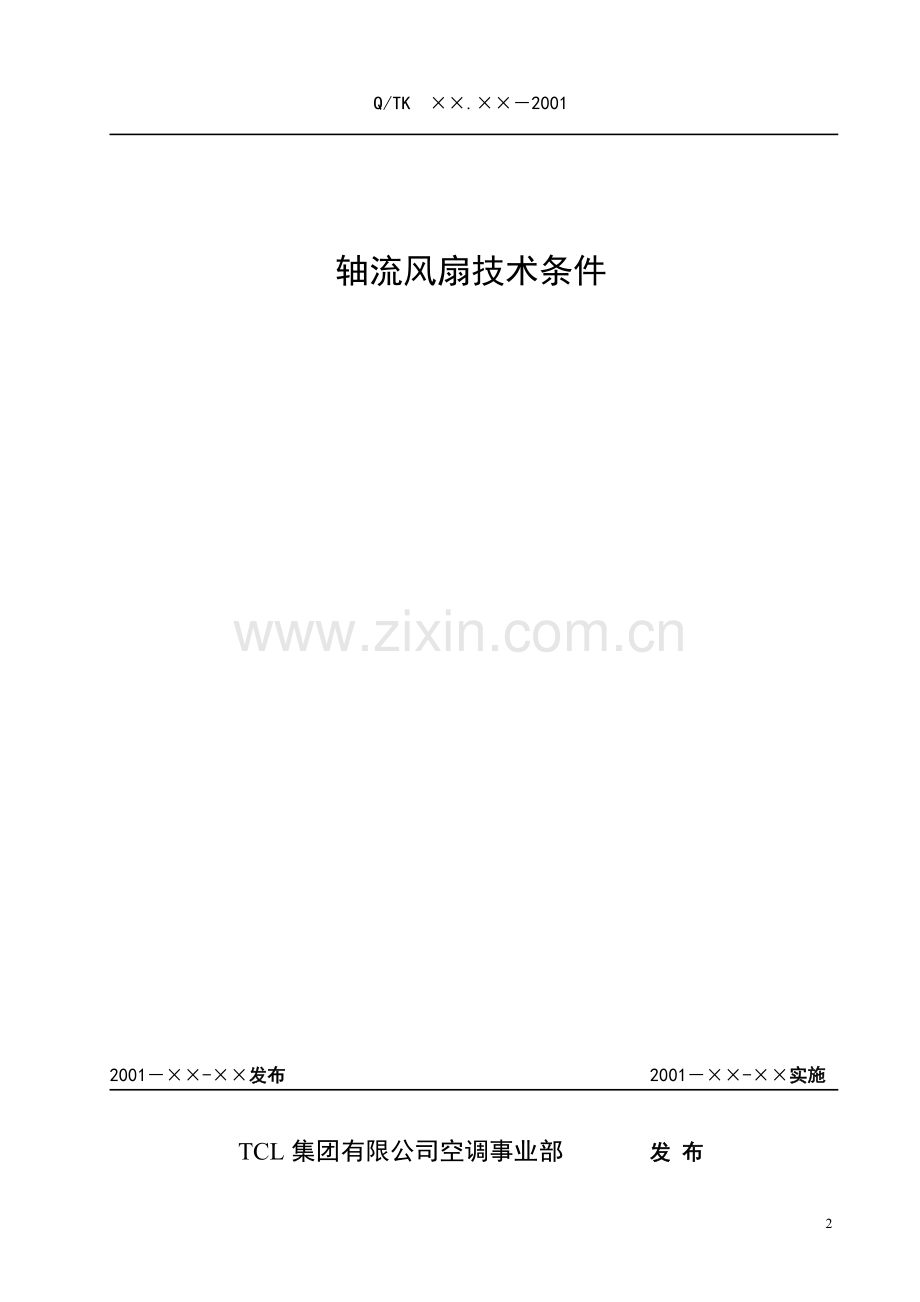

TCL集团有限公司空调事业部企业标准

Q/TK　××.××－2001

轴流风扇技术条件

2001－××-××发布 2001－××-××实施

TCL集团有限公司空调事业部 发 布

4

Q/TK ××. ××－2001

前 言

本标准对空调器用轴流风扇的技术要求、检验方法及包装、运输、贮存等作了必要的规定。

本标准由TCL空调事业部提出。
本标准由TCL空调事业部研发中心起草。
本标准主要起草人：盛祥飞
本标准于2001年×月首次发布。
本标准于2001年×月×日实施。

TCL集团有限公司空调事业部企业标准
Q/TK ××. ××－2001
轴流风扇技术要求

1 范围
本标准规定了空调用轴流风扇的技术要求。
本标准适用于本公司产品
2 引用标准（相关文件及记录）

TCL集团有限公司空调事业部标准化小组 2001-××-××批准 2001-××-×× 实施

Q/TK ××. ××－2001
3 术语
3.1
3.2
3.2.1
3.2.2
3.3
3.4
4. 技术要求
4.1 形状、尺寸、尺寸公差及材质应达到所提供的图纸要求。
4.2 外观质量
风扇叶片各部应无注塑不满、溢边、皱折、起泡、拉花、桔皮纹、麻点、裂纹、崩角、明显收缩变形等缺陷。
4.3跳动量及动平衡量
径向、轴向跳量及外圆周上剩余不平衡量应符合表1规定。
4.4 平衡块
平衡块的材质为2Cr13，形状、尺寸均为自定，配合必须牢固可靠。
4.5 跌落性能
产品在离地面40cm高处垂直放置，自由下落到水泥地板上，产品无裂纹、破损及变形。
4.6 高速运转性能
产品能承受3500rpm高速运转试验。高速运转1小时后，测量不平衡量变化不大于15%，径向跳动量变化不大于10%。
4.7 冷热冲击性能
检验合格的产品放置在温度冲击试验箱中，低温-10℃～-20℃存放8小时，然后在60℃存放8小时，连续8个循环。在室温下将被试产品放置4小时，然后检验径向跳动量变化不大于10%，不平衡量变化不大于15%。
4.8 包装
对纸箱要求选用抗压强度高、耐破度等物理性能好的纸板，以达到保护产品不受损坏的目的。
5. 检验规则
5.1 验收标准按4为依据逐项验收。
5.2 产品抽样方案按GB2828-87方案进行。
6. 附录

Q/TK ××. ××－2001

表1
直径（mm）
径向跳动（mm）
轴向跳动（mm）
转速(rpm)
剩余不平衡量（g）
φ320
≤1
≤1.2
1200
≤0.3
φ321～φ360
≤1.2
≤1.5
1200
≤0.34
φ361～φ420
≤1.3
≤1.8
1100
≤0.4
φ421～φ350
≤2
≤2.5
1000
≤0.5
φ451～φ500
≤2.2
≤3
1000
≤0.6
