通风计算书.doc

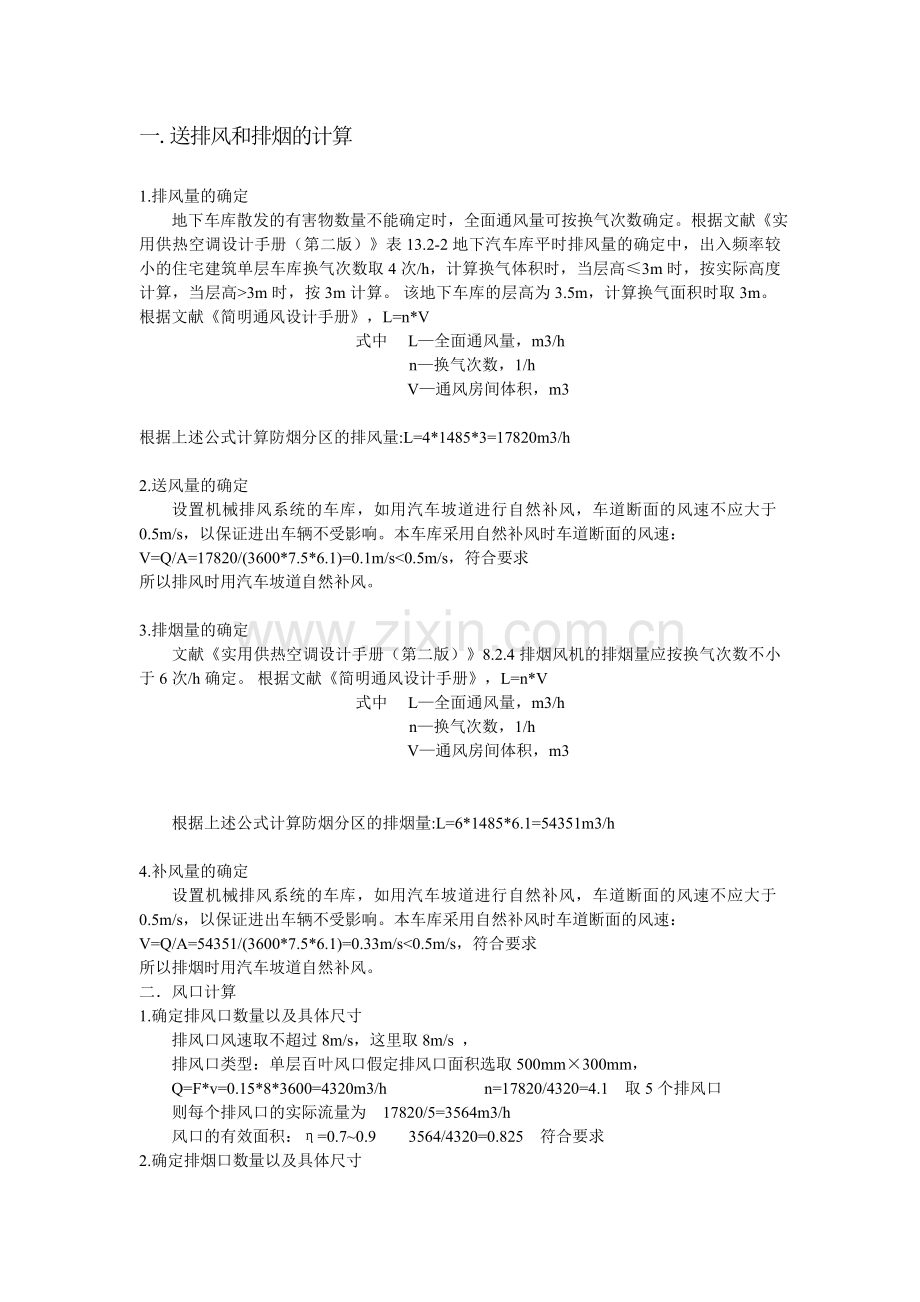

一.送排风和排烟的计算

1.排风量的确定
地下车库散发的有害物数量不能确定时，全面通风量可按换气次数确定。根据文献《实用供热空调设计手册（第二版）》表13.2-2地下汽车库平时排风量的确定中，出入频率较小的住宅建筑单层车库换气次数取4次/h，计算换气体积时，当层高≤3m时，按实际高度计算，当层高>3m时，按3m计算。 该地下车库的层高为3.5m，计算换气面积时取3m。 根据文献《简明通风设计手册》，L=n*V=
式中  L—全面通风量，m3/h
n—换气次数，1/h
V—通风房间体积，m3

根据上述公式计算防烟分区的排风量:L=4*1485*3=17820m3/h

2.送风量的确定
设置机械排风系统的车库，如用汽车坡道进行自然补风，车道断面的风速不应大于0.5m/s，以保证进出车辆不受影响。本车库采用自然补风时车道断面的风速：
V=Q/A=17820/(3600*7.5*6.1)=0.1m/s<0.5m/s，符合要求
所以排风时用汽车坡道自然补风。

3.排烟量的确定
文献《实用供热空调设计手册（第二版）》8.2.4排烟风机的排烟量应按换气次数不小于6次/h确定。 根据文献《简明通风设计手册》，L=n*V=
式中  L—全面通风量，m3/h
n—换气次数，1/h
V—通风房间体积，m3

根据上述公式计算防烟分区的排烟量:L=6*1485*6.1=54351m3/h

4.补风量的确定
设置机械排风系统的车库，如用汽车坡道进行自然补风，车道断面的风速不应大于0.5m/s，以保证进出车辆不受影响。本车库采用自然补风时车道断面的风速：
V=Q/A=54351/(3600*7.5*6.1)=0.33m/s<0.5m/s，符合要求
所以排烟时用汽车坡道自然补风。
二．风口计算
1. 确定排风口数量以及具体尺寸
排风口风速取不超过8m/s，这里取8m/s ，
排风口类型：单层百叶风口假定排风口面积选取500mm×300mm，
Q=F*v=0.15*8*3600=4320m3/h n=17820/4320=4.1 取5个排风口
则每个排风口的实际流量为 17820/5=3564m3/h
风口的有效面积：η=0.7~0.9 3564/4320=0.825 符合要求
2. 确定排烟口数量以及具体尺寸
排风口风速取不超过15m/s，这里取15m/s ，
排风口类型：单层百叶风口假定排风口面积选取500mm×300mm，
Q=F*v=0.15*15*3600=8100m3/h n=54351/8100=6.71 取8个排风口
则每个排风口的实际流量为 54351/8=6793m3/h
风口的有效面积：η=0.7~0.9 6793/8100=0.84 符合要求

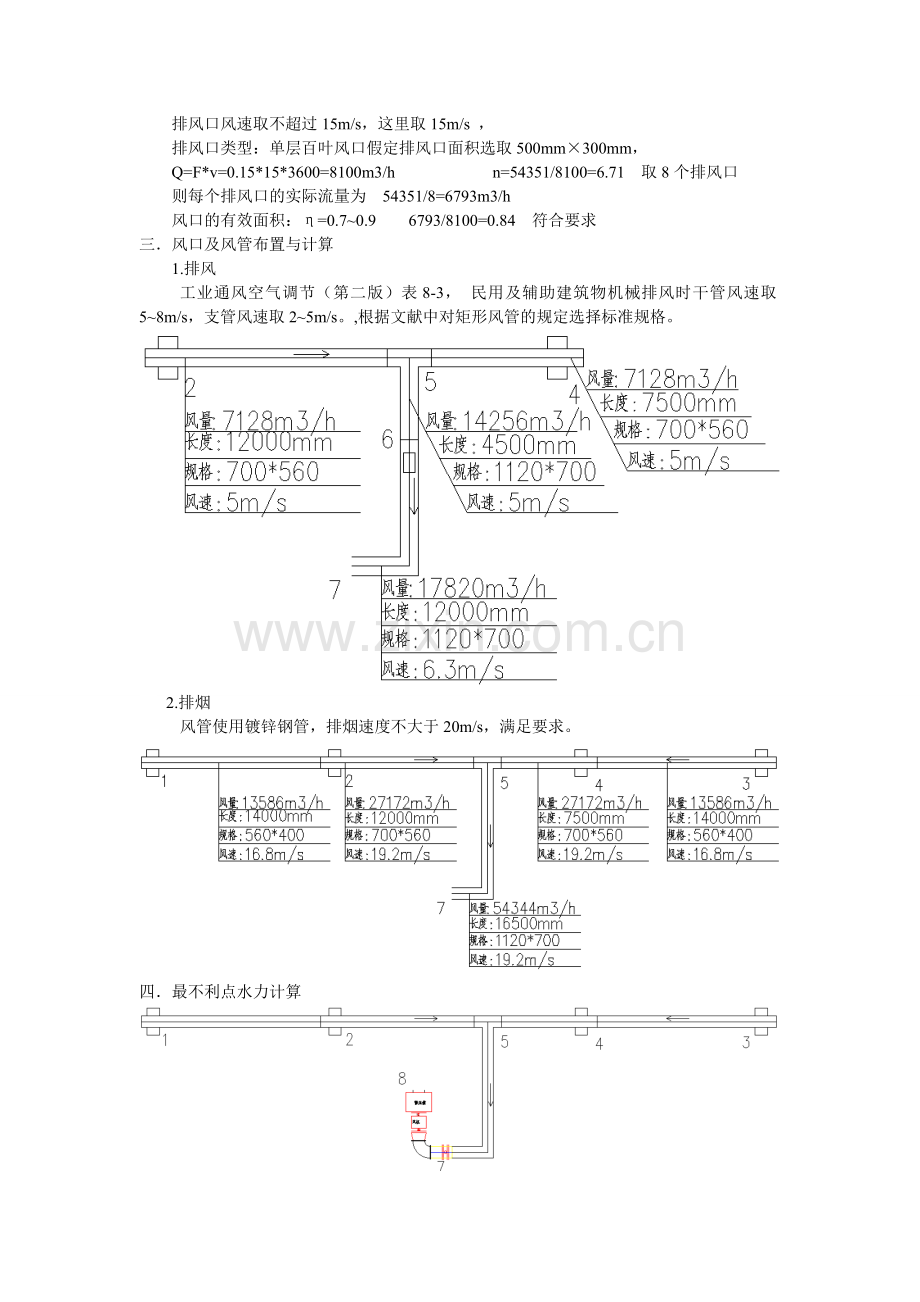

三． 风口及风管布置与计算
1.排风
工业通风空气调节（第二版）表8-3， 民用及辅助建筑物机械排风时干管风速取5~8m/s，支管风速取2~5m/s。,根据文献中对矩形风管的规定选择标准规格。

2.排烟
风管使用镀锌钢管，排烟速度不大于20m/s，满足要求。

四． 最不利点水力计算

五． 风机设备选型
根据文献实用供热空调设计手册（第二版）选择风机：
排风和排烟使用同一风机，选择HTF-II型消防高温排烟风机，主要参数如下表：
型号
气流进口直径
风量m3/h
风压Pa
L/mm
H/mm
D2/mm
XGZ-II-No.12
1322mm
55651
740
1200
700
1272
六． 静压箱计算
高度*深度=静压箱面积
静压箱面积*2.5=风机风量
即：静压箱尺寸 2300*2000*2000
