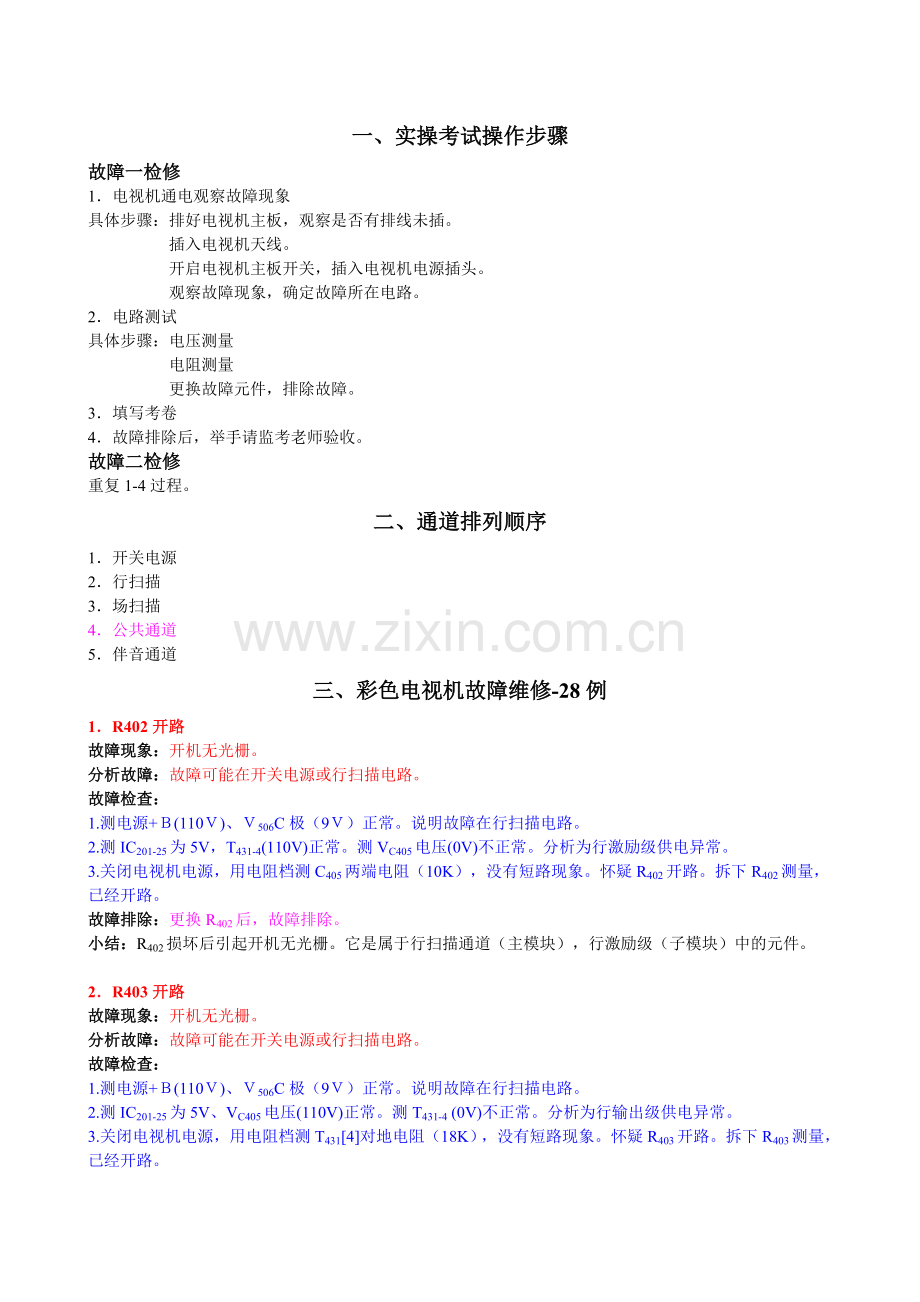

一、实操考试操作步骤
故障一检修
1．电视机通电观察故障现象
具体步骤：排好电视机主板，观察是否有排线未插。
插入电视机天线。
开启电视机主板开关，插入电视机电源插头。
观察故障现象，确定故障所在电路。
2．电路测试
具体步骤：电压测量
电阻测量
更换故障元件，排除故障。
3．填写考卷
4．故障排除后，举手请监考老师验收。
故障二检修
重复1-4过程。
二、通道排列顺序
1．开关电源
2．行扫描
3．场扫描
4．公共通道
5．伴音通道
三、彩色电视机故障维修-28例
1．R402开路
故障现象：开机无光栅。
分析故障：故障可能在开关电源或行扫描电路。
故障检查：
1.测电源+Ｂ(110Ｖ)、Ｖ506C极（9Ｖ）正常。说明故障在行扫描电路。
2.测IC201-25为5V，T431-4(110V)正常。测VC405电压(0V)不正常。分析为行激励级供电异常。
3.关闭电视机电源，用电阻档测C405两端电阻（10K），没有短路现象。怀疑R402开路。拆下R402测量，已经开路。
故障排除：更换R402后，故障排除。
小结：R402损坏后引起开机无光栅。它是属于行扫描通道（主模块），行激励级（子模块）中的元件。

2．R403开路
故障现象：开机无光栅。
分析故障：故障可能在开关电源或行扫描电路。
故障检查：
1.测电源+Ｂ(110Ｖ)、Ｖ506C极（9Ｖ）正常。说明故障在行扫描电路。
2.测IC201-25为5V、VC405电压(110V)正常。测T431-4 (0V)不正常。分析为行输出级供电异常。
3.关闭电视机电源，用电阻档测T431[4]对地电阻（18K），没有短路现象。怀疑R403开路。拆下R403测量，已经开路。
故障排除：更换R403后，故障排除。
小结：R403损坏后引起开机无光栅。它是属于行扫描通道（主模块），行输出级（子模块）中的元件。

3．V401开路
故障现象：开机无光栅。
分析故障：故障可能在开关电源或行扫描电路。
故障检查：
1.测电源+Ｂ(110Ｖ)、Ｖ506C极（9Ｖ）正常。说明故障在行扫描电路。
2.测IC201-25为5V，T431-4(110V)正常。测VC405电压(100V)不正常。分析为V401开路。
3.关闭电视机电源，用电阻档测V401PN结正反向电阻均很大。拆下V401测量，已经损坏。
故障排除：更换V401后，故障排除。
小结：V401损坏后引起开机无光栅。它是属于行扫描通道（主模块），行激励级（子模块）中的元件。

4．VD524开路
故障现象：开机无光栅，且指示灯不能变为橙色。
分析故障：故障可能在开关电源或行扫描电路。
故障检查：
1.测电源+Ｂ(0Ｖ)不正常，测Ｖ506C极（9Ｖ）正常。说明故障在开关电源电路。
2.测VC527等于0V，再测VD524正极（交流12V）正常。
3.关闭电视机电源，用电阻档测C527电阻（11K），没有短路现象。怀疑VD524开路。拆下VD524测量，已经开路。
故障排除：更换VD524后，故障排除。
小结：VD524损坏后引起开机无光栅。它是属于开关电源（主模块），续流电路（子模块）中的元件。

5．L504开路
故障现象：开机无光栅，且指示灯不能变为橙色。
分析故障：故障可能在开关电源或行扫描电路。
故障检查：
1.测电源+Ｂ(0Ｖ)不正常，测Ｖ506C极（9Ｖ）正常。说明故障在开关电源电路。
2.测VC527等于110V正常。
3.关闭电视机电源，用电阻档测C528电阻（13K），没有短路现象。怀疑L504开路。拆下L504测量，已经开路。
故障排除：更换L504后，故障排除。
小结：L504损坏后引起开机无光栅。它是属于开关电源电路（主模块），续流电路（子模块）中的元件。

6．R532开路
故障现象：开机无光栅，且指示灯不亮。
分析故障：故障可能在开关电源。
故障检查：
1.测电源Ｂ4(0Ｖ)不正常，测ＶC542（0Ｖ）不正常。
2.再测VD530正极（交流0V）不正常，测T502（16）（交流4V）正常。
3.关闭电视机电源，用电阻档测R532电阻（1.1K）。怀疑R532开路。拆下R532测量，已经开路。
故障排除：更换R532后，故障排除。
小结：R532损坏后引起开机无光栅。它是属于开关电源电路（主模块），续流电路（子模块）中的元件。

7．VD530开路
故障现象：开机无光栅，且指示灯不亮。
分析故障：故障可能在开关电源。
故障检查：
1.测电源Ｂ4(0Ｖ)不正常，测ＶC542（0Ｖ）不正常。
2.再测VD530正极（交流4V）正常。
3.关闭电视机电源，用电阻档测C542电阻（1.7K），没有短路现象。怀疑VD530开路。拆下VD530测量，已经开路。
故障排除：更换VD530后，故障排除。
小结：VD530损坏后引起开机无光栅。它是属于开关电源电路（主模块），续流电路（子模块）中的元件。

8．R290开路
故障现象：开机无光栅，且指示灯不能变为橙色。
分析故障：故障可能在开关电源或行扫描电路。
故障检查：
1.测电源+Ｂ(110Ｖ)、Ｖ506C极（9Ｖ）正常。说明故障在行扫描电路。
2.测IC201-25为（0V）不正常，T431-4(110V)正常。测VC405电压(110V)不正常。分析为行AFC等电路供电异常。
3.关闭电视机电源，用电阻档测IC201-25对地电阻（2.8K）正常。怀疑R290开路。拆下R290测量，已经开路。
故障排除：更换R290后，故障排除。
小结：R290损坏后引起开机无光栅。它是属于行扫描电路（主模块），振荡级电路（子模块）中的元件。

9．R267开路
故障现象：开机无光栅，且指示灯不能变为橙色。
分析故障：故障可能在开关电源或行扫描电路。
故障检查：
1.测电源+Ｂ(110Ｖ)、Ｖ506C极（9Ｖ）正常。说明故障在行扫描电路。
2.测IC201-25为5V，T431-4(110V)正常。测VC405电压(100V)不正常。分析为V401开路。
3.关闭电视机电源，用电阻档测V401PN结电阻均正常。说明是V401无输入信号，怀疑R267开路。拆下R267测量，已经开路。
故障排除：更换R267后，故障排除。
小结：R267损坏后引起开机无光栅。它是属于行扫描电路（主模块），激励级电路（子模块）中的元件。

10．R453开路
故障现象：开机水平一条亮线，且无声。
分析故障：故障可能在场扫描电路。
故障检查：
1.测电源B3（12V）、Ｂ5(5.0Ｖ)、B6（25Ｖ）均正常。
2.测N401-3、N401-6均为25V，N401-4( 0V)不正常。
3.关闭电视机电源，用电阻档测C454电阻（19K）正常。怀疑R453开路。拆下R453测量，已经开路。
故障排除：更换R453后，故障排除。
小结：R453损坏后引起开机水平一条亮线，且无声。它是属于场扫描电路（主模块），激励级电路（子模块）中的元件。

11．R531开路
故障现象：开机水平一条亮线。
分析故障：故障可能在场扫描电路。
故障检查：
1.测电源B3（0V）不正常，Ｂ5(5.0Ｖ)、B6（25Ｖ）均正常。接下来查开关电源B3电路。
2.测VC544（0V）、V462E（0 V）、V462C（0V）均不正常，再测VD531正极（交流0V）不正常、T502-14（交流12V）正常。怀疑R531开路。
3.关闭电视机电源，拆下R531测量，已经开路。
故障排除：更换R531后，故障排除。
小结：R531损坏后引起开机水平一条亮线。它是属于开关电源电路（主模块），续流电路（子模块）中的元件。

12．VD531开路
故障现象：开机水平一条亮线。
分析故障：故障可能在场扫描电路。
故障检查：
1.测电源B3（0V）不正常，Ｂ5(5.0Ｖ)、B6（25Ｖ）均正常。接下来查开关电源B3电路。
2.测VC544（0V）、V462E（0 V）、V462C（0V）均不正常，再测VD531正极（交流12V）正常。
3.关闭电视机电源，用电阻档测C545电阻（2.8K）正常。怀疑VD531开路。拆下VD531测量，已经开路。
故障排除：更换VD531后，故障排除。
小结：VD531损坏后引起开机水平一条亮线。它是属于开关电源电路（主模块），续流电路（子模块）中的元件。

13．R537开路
故障现象：开机水平一条亮线。
分析故障：故障可能在场扫描电路。
故障检查：
1.测电源B3（0V）不正常，Ｂ5(5.0Ｖ)、B6（25Ｖ）均正常。接下来查开关电源B3电路。
2.测VC544（0V）、V462E（18.0 V）正常。
3.关闭电视机电源，用电阻档测C544电阻（4.8K）正常。怀疑R537开路。拆下R537测量，已经开路。
故障排除：更换R537后，故障排除。
小结：R537损坏后引起开机水平一条亮线。它是属于开关电源电路（主模块），续流电路（子模块）中的元件。

14．R410开路
故障现象：开机水平一条亮线。
分析故障：故障可能在场扫描电路。
故障检查：
1.测电源B5（0V）不正常，Ｂ3(12Ｖ)、B6（25Ｖ）均正常。接下来查副电源B5输出电路。
2.测VC462（0V）不正常、VC416（10 V）正常。说明故障点在C462。
3.关闭电视机电源，用电阻档测C462电阻（6.8K）正常。怀疑R410开路。拆下R410测量，已经开路。
故障排除：更换R410后，故障排除。
小结：R410损坏后引起开机水平一条亮线。它是属于行扫描电路（主模块），二次电源电路（子模块）中的元件。

15．R415开路
故障现象：开机水平一条亮线。
分析故障：故障可能在场扫描电路。
故障检查：
1.测电源B6（0V）不正常，Ｂ3(12Ｖ)、B5（5Ｖ）均正常。接下来查副电源B6输出电路。
2.测VD402正极（交流0V）不正常，在测T431-6（交流18V）正常。说明故障点在VD402正极接点。
3.关闭电视机电源，用电阻档测VD402正极对地电阻（2.2K）正常。怀疑R415开路。拆下R415测量，已经开路。
故障排除：更换R415后，故障排除。
小结：R415损坏后引起开机水平一条亮线。它是属于行扫描电路（主模块），二次电源电路（子模块）中的元件。

16．VD402开路
故障现象：开机水平一条亮线。
分析故障：故障可能在场扫描电路。
故障检查：
1.测电源B6（0V）不正常，Ｂ3(12Ｖ)、B5（5Ｖ）均正常。接下来查副电源B6输出电路。
2.测VD402正极（交流18V）正常。说明故障点在C413接点。
3.关闭电视机电源，用电阻档测C413正极对地电阻（2.7K）正常。怀疑VD402开路。拆下VD402测量，已经开路。
故障排除：更换VD402后，故障排除。
小结：VD402损坏后引起开机水平一条亮线。它是属于行扫描电路（主模块），二次电源电路（子模块）中的元件。

17．VD403开路
故障现象：开机水平一条亮线。
分析故障：故障可能在场扫描电路。
故障检查：
1.测电源B5（0V）不正常，Ｂ3(12Ｖ)、B6（25Ｖ）均正常。接下来查副电源B5输出电路。
2.测VC462（0V）、VC416（0 V）均不正常，在测T431-4（交流8V）正常。说明故障点在C416。
3.关闭电视机电源，用电阻档测C416电阻（2.8K）正常。怀疑VD403开路。拆下VD403测量，已经开路。
故障排除：更换VD403后，故障排除。
小结：VD403损坏后引起开机水平一条亮线。它是属于行扫描电路（主模块），二次电源电路（子模块）中的元件。

18．VD412开路
故障现象：开机水平一条亮线，且无声。
分析故障：故障可能在场扫描电路。
故障检查：
1.测电源B3（12V）、Ｂ5(5.0Ｖ)、B6（25Ｖ）均正常。
2.测N401-6（0V）、N401-3（12 V）不正常，N401-4( 2.0V)正常。分析得知VD412正负极差25V，怀疑VD412开路。
3.关闭电视机电源，拆下VD412测量，已经开路。
故障排除：更换VD412后，故障排除。
小结：VD403损坏后引起开机水平一条亮线。它是属于场扫描电路（主模块），场扫描电源电路（子模块）中的元件。

19．VD451开路
故障现象：开机水平一条亮线，且无声。
分析故障：故障可能在场扫描电路。
故障检查：
1.测电源B3（12V）、Ｂ5(5.0Ｖ)、B6（25Ｖ）均正常。
2.测N401-6（25V）正常、N401-3（12 V）不正常，N401-4( 2.0V)正常。分析得知VD451正负极差12V，怀疑VD451开路。
3.关闭电视机电源，拆下VD451测量，已经开路。
故障排除：更换VD451后，故障排除。
小结：VD451损坏后引起开机水平一条亮线。它是属于场扫描电路（主模块），激励级电路（子模块）中的元件。

20．W617开路
故障现象：有图无声。
分析故障：故障可能在伴音电路。
故障检查：
1.测电源B2（18V）、Ｂ5(5.0Ｖ) 均正常。
2.测IC402-10（0V）不正常。说明故障点在IC402-10。
3.关闭电视机电源，用电阻档测C631电阻（1.8K）正常。怀疑W617开路。拆下W617测量，已经开路。
故障排除：更换W617后，故障排除。
小结：W617损坏后引起有图无声。它是属于伴音通道电路（主模块），伴音输出电路（子模块）中的元件。

21．C237开路
故障现象：有图无声。
分析故障：故障可能在伴音电路。
故障检查：
1.测电源B2（18V）、Ｂ5(5.0Ｖ)均正常。
2.测IC402-10（17.6V）正常。在测IC402-[其它各脚]均正常、IC401-[1、2、51-54]均正常。分析得知故障在交流回路。用信号注入方法。当信号注入在C237正极时无声、但注入负极时有声。怀疑C237开路。
3.关闭电视机电源，拆下C237测量，已经开路。
故障排除：更换C237后，故障排除。
小结：C237损坏后引起有图无声。它是属于伴音通道电路（主模块），伴音激励电路（子模块）中的元件。

22．C634开路
故障现象：有图无声。
分析故障：故障可能在伴音电路。
故障检查：
1.测电源B2（18V）、Ｂ5(5.0Ｖ)均正常。
2.测IC402-10（17.6V）正常。在测IC402-[其它各脚]均正常、IC401-[1、2、51-54]均正常。分析得知故障在交流回路。用信号注入方法。当信号注入在C634负极时无声、但注入正极时有声。怀疑C634开路。
3.关闭电视机电源，拆下C634测量，已经开路。
故障排除：更换C634后，故障排除。
小结：C634损坏后引起有图无声。它是属于伴音通道电路（主模块），伴音激励电路（子模块）中的元件。

23．R227开路
故障现象：有图无声。
分析故障：故障可能在伴音电路。
故障检查：
1.测电源B2（18V）、Ｂ5(5.0Ｖ)均正常。
2.测IC402-10（17.6V）正常。在测IC402-[其它各脚]均正常、IC401-[1、2、51～54]均正常。分析得知故障在交流回路。用信号注入方法。当信号注入在C634正极时无声、但注入IC402-3时有声。怀疑R222开路。
3.关闭电视机电源，拆下R222测量，已经开路。
故障排除：更换R222后，故障排除。
小结：R222损坏后引起有图无声。它是属于伴音通道电路（主模块），伴音激励电路（子模块）中的元件。

24．R715开路
故障现象：有AV无TV（收不到电台）。
分析故障：故障可能在公共通道电路。
故障检查：
1.测调谐器电源BM（5V）、预中放B3（12V）及调谐电源VC102（30V）正常，但测调谐器BT（搜索电台时）无电压。
2.接下来测VC711 、VC710、三极管V702C（0V）均不正常。说明故障在三极管V702C接点。
3.关闭电视机电源，用电阻档测V702C接点与地电阻（7.8K）正常。怀疑R715开路。拆下R715测量，已经开路。
故障排除：更换R715后，故障排除。
小结：R715损坏后引起有AV无TV（收不到电台）。它是属于公共通道电路（主模块），调谐电路（子模块）中的元件。

25．R716开路
故障现象：有AV无TV（收不到电台）。
分析故障：故障可能在公共通道电路。
故障检查：
1.测调谐器电源BM（5V）、预中放B3（12V）及调谐电源VC102（30V）正常，但测调谐器BT（搜索电台时）无电压。
2.接下来测VC711 、VC710（0V）均不正常，测三极管V702C（0-30V变化）正常。说明故障在三极管C710接点。
3.关闭电视机电源，用电阻档测C710接点与地电阻（11.8K）正常。怀疑R716开路。拆下R716测量，已经开路。
故障排除：更换R716后，故障排除。
小结：R716损坏后引起有AV无TV（收不到电台）。它是属于公共通道电路（主模块），调谐电路（子模块）中的元件。

26．R717开路
故障现象：有AV无TV（收不到电台）。
分析故障：故障可能在公共通道电路。
故障检查：
1.测调谐器电源BM（5V）、预中放B3（12V）及调谐电源VC102（30V）正常，但测调谐器BT（搜索电台时）无电压。
2.接下来测VC711 不正常，测VC710、三极管V702C（0-30V变化）均正常。说明故障在三极管C711接点。
3.关闭电视机电源，用电阻档测C711接点与地电阻（11.8K）正常。怀疑R717开路。拆下R717测量，已经开路。
故障排除：更换R717后，故障排除。
小结：R717损坏后引起有AV无TV（收不到电台）。它是属于公共通道电路（主模块），调谐电路（子模块）中的元件。

27．R720开路
故障现象：有AV无TV（收不到电台）。
分析故障：故障可能在公共通道电路。
故障检查：
1.测调谐器电源BM（5V）、预中放B3（12V）及调谐电源VC102（30V）正常，但测调谐器BT（搜索电台时）无电压。
2.接下来测VC711 、VC710（0-30 V变化）均正常。说明故障在BT接点。
3.关闭电视机电源，用电阻档测BT接点与地电阻（7.8K）正常。怀疑R720开路。拆下R720测量，已经开路。
故障排除：更换R720后，故障排除。
小结：R720损坏后引起有AV无TV（收不到电台）。它是属于公共通道电路（主模块），调谐电路（子模块）中的元件。

28．R101开路
故障现象：有AV无TV（收不到电台）。
分析故障：故障可能在公共通道电路。
故障检查：
1.测调谐器电源BM（5V）、预中放B3（12V）正常，调谐电源VC102（0V）不正常，但R101+B点正常。说明故障在C102接点。
2.关闭电视机电源，用电阻档测C102接点与地电阻（8.8K）正常。怀疑R101开路。拆下R101测量，已经开路。
故障排除：更换R101后，故障排除。
小结：R101损坏后引起有AV无TV（收不到电台）。它是属于公共通道电路（主模块），调谐电路（子模块）中的元件。
