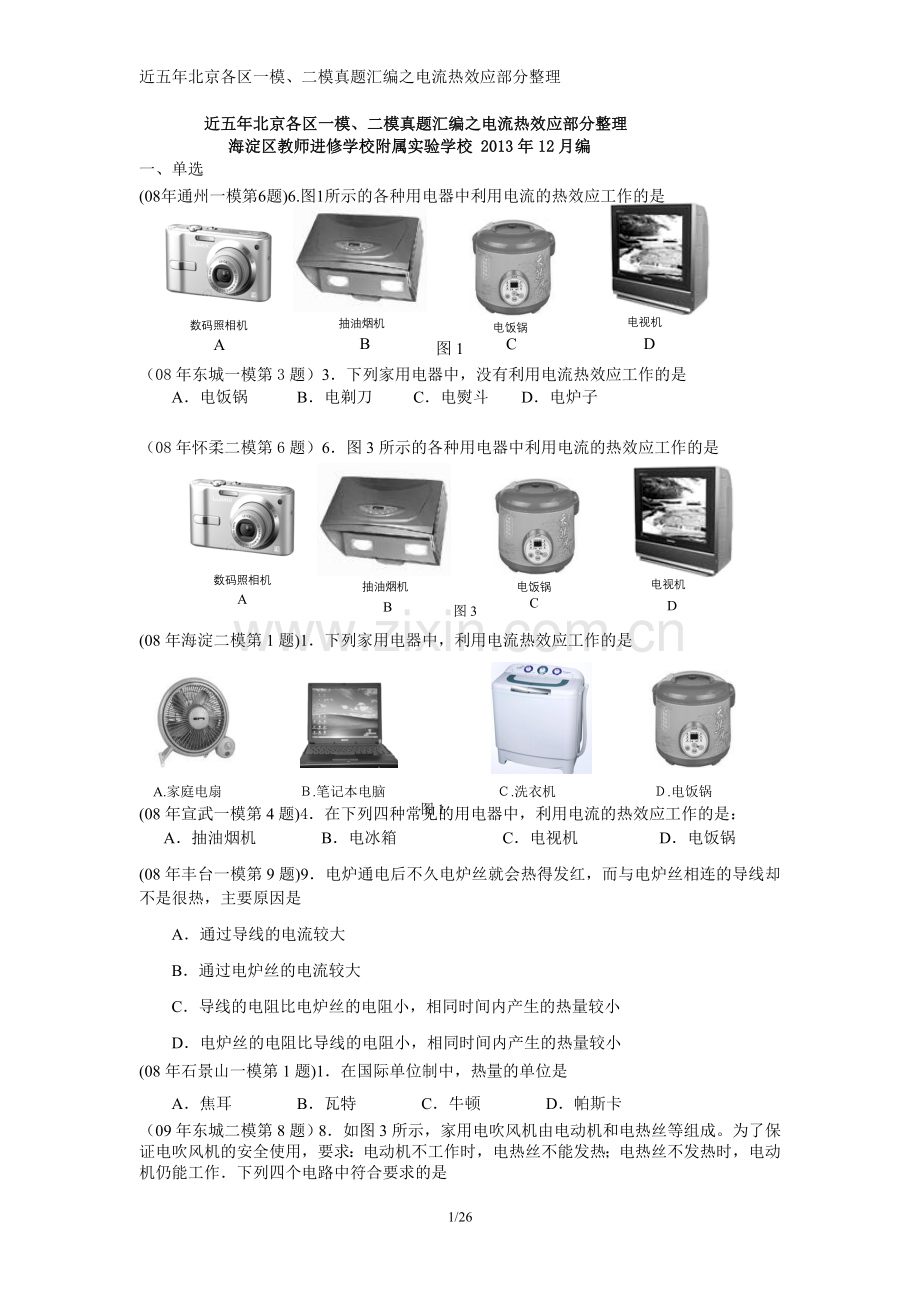

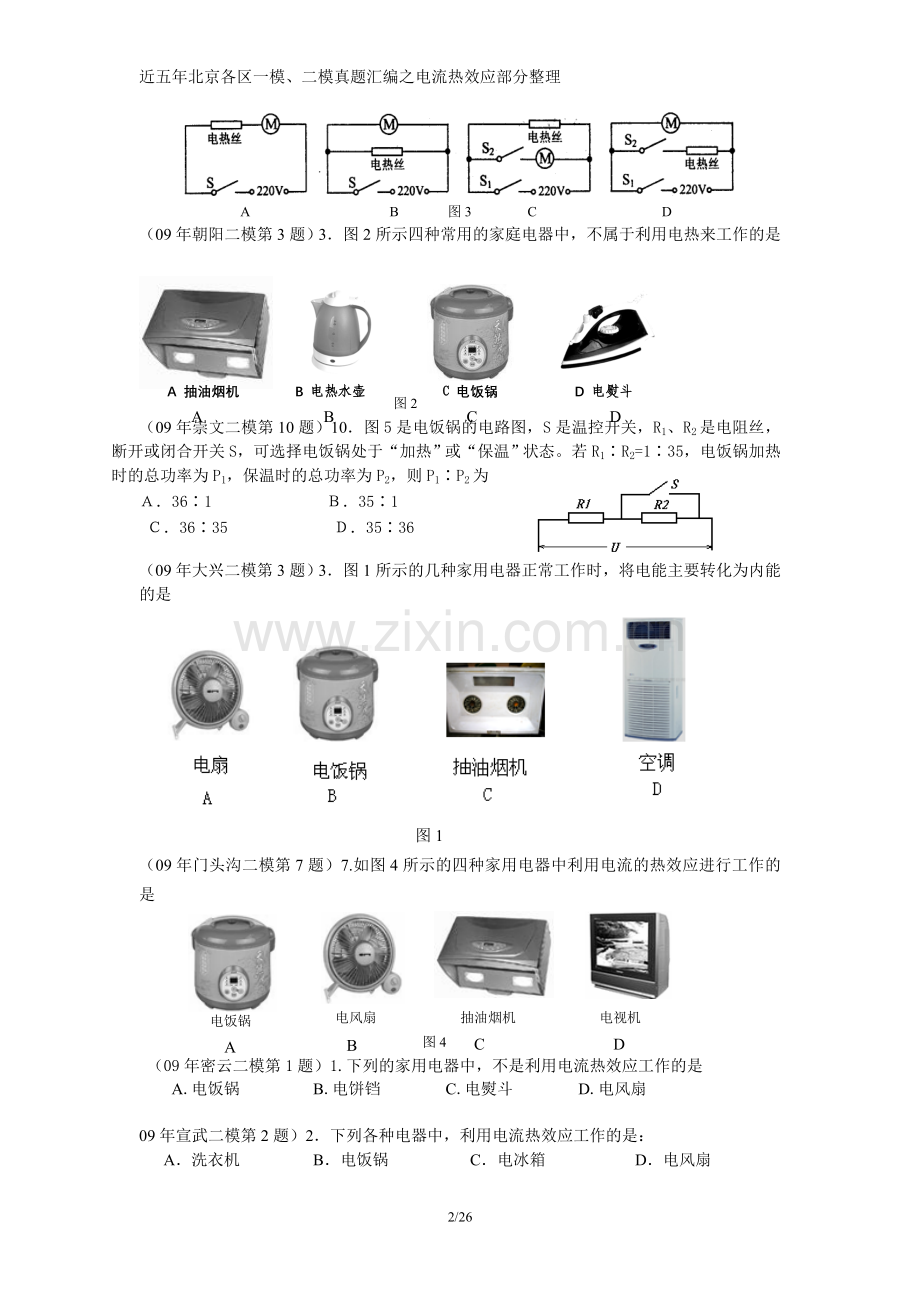

近五年北京各区一模、二模真题汇编之电流热效应部分整理 近五年北京各区一模、二模真题汇编之电流热效应部分整理 海淀区教师进修学校附属实验学校 2013年12月编一、单选电饭锅C数码照相机A图1抽油烟机B电视机D(08年通州一模第6题)6.图1所示的各种用电器中利用电流的热效应工作的是 （08年东城一模第3题）3下列家用电器中，没有利用电流热效应工作的是 A电饭锅 B电剃刀 C电熨斗 D电炉子（08年怀柔二模第6题）6图3所示的各种用电器中利用电流的热效应工作的是 电视机D电饭锅C抽油烟机B数码照相机图3A(08年海淀二模第1题)1下列家用电器中，利用电流热效应工作的是 A.家庭电扇 .笔记本电脑 .洗衣机 .电饭锅图1(08年宣武一模第4题)4在下列四种常见的用电器中，利用电流的热效应工作的是： A抽油烟机 B电冰箱 C电视机 D电饭锅(08年丰台一模第9题)9电炉通电后不久电炉丝就会热得发红，而与电炉丝相连的导线却不是很热，主要原因是 A通过导线的电流较大B通过电炉丝的电流较大C导线的电阻比电炉丝的电阻小，相同时间内产生的热量较小D电炉丝的电阻比导线的电阻小，相同时间内产生的热量较小(08年石景山一模第1题)1在国际单位制中，热量的单位是 A焦耳 B瓦特 C牛顿 D帕斯卡（09年东城二模第8题）8如图3所示，家用电吹风机由电动机和电热丝等组成。为了保证电吹风机的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作下列四个电路中符合要求的是 A B 图3 C D（09年朝阳二模第3题）3图2所示四种常用的家庭电器中，不属于利用电热来工作的是 图2A 抽油烟机 B 电热水壶 C 电饭锅 D 电熨斗A B C D （09年崇文二模第10题）10图5是电饭锅的电路图，S是温控开关，R1、R2是电阻丝，断开或闭合开关S，可选择电饭锅处于“加热”或“保温”状态。若R1R2=135，电饭锅加热时的总功率为P1，保温时的总功率为P2，则P1P2为 361 351 3635 3536 （09年大兴二模第3题）3 图1所示的几种家用电器正常工作时，将电能主要转化为内能的是 图1（09年门头沟二模第7题）7.如图4所示的四种家用电器中利用电流的热效应进行工作的是 B图4CAD电风扇电饭锅抽油烟机电视机（09年密云二模第1题）1.下列的家用电器中，不是利用电流热效应工作的是 A.电饭锅 B.电饼铛 C.电熨斗 D.电风扇09年宣武二模第2题）2下列各种电器中，利用电流热效应工作的是： A洗衣机 B电饭锅 C电冰箱 D电风扇 （09年延庆二模第6题）6.家用电吹风机由电动机和电热丝等组成,为了保证电吹风机的安全使用，要求电动机不工作时，电热丝不能发热。电热丝不发热时，电动机仍能工作。图3电路中符合要求的是 图3（09年东城一模第4题）4如图4所示的四种用电器中，利用电流热效应工作的是 （09年昌平一模第5题）5.图2所示的四种电器中，利用电流热效应工作的是 洗衣机 A电风扇 B电视机 D电热毯 C图2 (09年石景山一模第1题)1在国际单位制中，热量的单位是 A千克（kg） B焦耳（J） C伏特（V） D瓦特（W）(09年石景山一模第3题)3下列四种电器中，利用电流热效应工作的是 A电炉子 B电冰箱 C电视机 D抽油烟机(09年西城一模第11题)11课外活动时，同学们看到实验室里有带风叶的小电动机M一台，电热丝R一段，开关两个，插头一只，导线若干。同学们想利用这些器材制作成一个如图1所示的有冷、热两档风的简易电吹风机。老师提出要求：吹风机电路只闭合开关S1时吹冷风；只闭合开关S2时既不发热也不吹风；同时闭合S1和S2时吹热风。图2是四位同学分别设计的电路连接图，其中符合要求的是 图2DABC (09年西城一模第12题)12将阻值为R的电阻丝接入电压为U的电路中，通电10min，电流产生的热量为Q。将阻值为2R的电阻丝接入电压为2U的电路中，通电5min，电流产生的热量是 A2Q BQ C D（10年昌平二模第8题）8如图3所示的四种用电器中，利用电流热效应工作的是 图3电熨斗D洗衣机C电风扇A电视机B（10年怀柔二模第9题）9如图6所示的四种用电器中，利用电流热效应工作的是 图6电饭锅 抽油烟机 电视机 家用微波炉ABCD图5A. 电热取暖器 B. 抽油烟机 C. 电视机 D. 家用微波炉（石景山一模第9题）9如图5所示的四种家用电器中，利用电流热效应工作的是 （10年朝阳区一模第9题）9家用电吹风机由电动机和电热丝等组成,当只闭合S1时，可以吹冷风；当S1、S2都闭合时，可以吹热风。图6电路中符合要求的是 图6（10年东城一模第3题）3电热器是利用电流做功，将电能转化为内能的装置。下列属于电热器的是 A电熨斗 B电视机 C电风扇 D收音机（10年海淀一模第6题）6下列家用电器中，利用电流热效应工作的是 A.电饭锅 B.电风扇 C.电冰箱 D.电视机图5A. 电热取暖器 B. 抽油烟机 C. 电视机 D. 家用微波炉（10年石景山一模第9题）9如图5所示的四种家用电器中，利用电流热效应工作的是 （11年昌平二模第8题）8下列用电器中，利用电流热效应工作的是 A电风扇 B电动机 C电冰箱 D电热毯（11年朝阳二模第21题）21一根阻值为50的电阻丝，通电10s，通过的电流为0.2A，则电流通过电阻丝产生的热量为 J。 （11年海淀二模第4题）4图3所示的用电器中，利用电流热效应工作的是 电视机电风扇电熨斗电磁起重机图3DCBA(11年延庆二模第6题)6以下家用电器中，利用电流热效应工作的是 A电视机 B电风扇 C电热毯 D笔记本电脑（11年昌平一模第6题）6下列各用电器均标有“220V 60W”字样，它们正常工作相同的时间，发热最多的用电器是 A电视机 B电风扇 C电热毯 D电冰箱（11年海淀一模第6题）6以下家用电器中，利用电流热效应工作的是 A. 电风扇 B.电冰箱 C.电烤箱 D. 笔记本电脑（11年通州一模第5题）5.下列用电器中，主要利用电流热效应工作的是 A电烙铁 B电风扇 C电动机 D抽油烟机（11年大兴一模第6题）6如图3所示的四种用电器中，利用电流热效应工作的是 图3电熨斗D洗衣机C电风扇A电视机B（11年石景山一模第5题）5如图3所示的四种家用电器中，利用电流热效应工作的是 图3A抽油烟机 B电风扇 C电视机 D电热水壶(11东城一模第9题)9家用电吹风机由电动机和电热丝等组成。当只闭合S1时，可以吹冷风；当S1、S2都闭合时，可以吹热风。图4电路中符合要求的是 A B C D图4（11年燕山一模第5题）5图 3 所示的家用电器中，利用电流热效应工作的是 图1（11年燕山一模第11题）11在图5所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电压表V1、V2的示数之比为5：3；当开关S1闭合、S2断开时，电压表V1、V2的示数之比为3：2在后一种情况下的全部通电时间内，电阻R1与R3产生的热量之比为 A2：3 B 2：1C3：2 D1：3（11年延庆一模第6题）6下列四种电器中，利用电流热效应工作的是 A洗衣机 B电风扇 C电冰箱 D电饭锅图4B台式小电扇A电熨斗C电热杯D电暖气(11年怀柔一模第4题)6图4所示的家用电器中，不属于电热器的是 （12年西城二模第4题）4下列家用电器中，利用电流热效应工作的是 A收音机 B电褥子 C电视机 D电风扇(12年房山二模第8题)8如图3所示的四种家用电器中，利用电流热效应工作的是 图3电熨斗D洗衣机C电风扇A电视机B（12年门头沟二模第6题）6.下列家用电器中，利用电流热效应工作的是 A.电饭锅 B.洗衣机 C.电风扇 D.电磁炉（12年昌平一模第5题）5下列家用电器中，利用电流热效应工作的是 A电视机 B电风扇 C电熨斗 D电冰箱（12年朝阳一模第7题）7如图5所示的四种家用电器中，利用电流热效应工作的是A电热取暖器 抽油烟机 电视机 家用微波炉图5DCBA（12年大兴一模第8题）8.下列家用电器中，利用电流热效应工作的是 A、洗衣机B、电冰箱C、电风扇 D、电暖器（12年东城一模第8题）8.下列家用电器中，利用电流热效应工作的是 A、洗衣机B、电冰箱C、电风扇 D、电暖器（12年海淀一模第5题）5下列家用电器中，利用电流热效应工作的是 A电视机 B电熨斗 C洗衣机 D吸尘器（12年门头沟一模第7题）7下列用电器中，利用电流热效应工作的是 A电风扇 B电动机 C电视机 D电饭锅（12年怀柔一模第8题）8图4所示的四种用电器中，利用电流热效应工作的是 （12年延庆一模第8题）8下列用电器中，利用电流热效应工作的是 A电冰箱 B电视 C电熨斗 D电动机 （12年评估二模第6题）6图3所示的家用电器中，不属于电热器的是 图3B台式小电扇A电熨斗C电热杯D电暖气（12年顺义一模第3题）3下列家用电器中，利用电流热效应工作的是 A电熨斗 B电冰箱 C电风扇 D电视机 （12年石景山一模第8题）8下列家用电器中，利用电流热效应工作的是 A 电风扇 B电熨斗 C电冰箱 D电视机（12年西城一模第21题）下列家用电器中，主要利用电流热效应工作的是 A电冰箱B电风扇C电饭锅D洗衣机（12年通州一模第6题）6.下列家用电器中，主要利用电流热效应工作的是 A电冰箱B电风扇C电饭锅D洗衣机（13年昌平二模第6题）6 下列用电器正常工作时，利用电流热效应工作的是A电饼铛B电视机C电动机D笔记本电脑（13年丰台二模第2题）2下列四种电器中，利用电流热效应工作的是 A吸尘器 B电热水器 C电视机 D洗衣机R1R2A2A1S图2（13年石景山二模第8题）8图2所示的电路中，闭合开关S，电流表A1的示数为2A，电流表A2的示数为1.2A，时间t内电阻R1和R2产生的热量分别为Q1、Q2，下列结果正确的是 A R1：R2= 5:3 BR1：R2= 3:5C Q1：Q2 = 2:3 DQ1：Q2, = 3:2电饭锅C电视机B电风扇A家用微波炉D图4（13年通州二模第7题）7图4所示的家用电器中，主要是利用电流热效应工作的是 30图18是四位同学用带风叶的小电动机M、电热丝R、开关和插头，设计的简易电吹风机电路。要求：吹风机电路只闭合开关S1时吹冷风；只闭合开关S2时既不发热也不吹风；同时闭合S1和S2时吹热风。其中符合要求的电路是 。 图18DABC（2013年海淀区九年级第二学期期中练习5）下列家用电器中，利用电流热效应工作的是 A电视机 B电热水器 C抽油烟机 D电冰箱(2013年海淀区九年级第二学期期中练习12)图4甲所示为一台电压力锅，它结合了高压锅和电饭锅的优点，省时省电、安全性高。当电压力锅内部气压过大或温度过高时，发热器都会停止工作。图4乙中S1为过压保护开关，S2为过热保护开关，压强过大时开关S1自动断开，温度过高时开关S2自动断开。图4乙表示S1、S2和锅内发热器的连接情况，其中符合上述工作要求的是 发热器S1S2220V发热器S1S2220V发热器S1220VS2S1220VS2发热器A B C D图4甲 乙(北京市西城区2013年初三一模试卷4)下列用电器中，主要利用电流热效应工作的是(B)A平板电脑B电饭锅C电视机D电风扇 (北京市东城区2012-2013学年第二学期初三综合练习(一)5) 图2所示的家用电器中，主要利用电流热效应工作的是 图2A电风扇 B榨汁机 C电饭煲 D笔记本电脑(2013年北京市朝阳区九年级综合练习（一）6)图4所示的四种用电器中，利用电流热效应工作的 洗衣机D电熨斗C电视机B电风扇A图4（顺义区2013届初三第一次统一练习3）下列用电器中，利用电流热效应工作的是 A微波炉 B电炉子 C电风扇 D电脑（房山区2013年初三毕业会考试卷7）如图3所示的用电器中，利用电流热效应的是 A抽油烟机 B电饼铛 C电视机 D洗衣机（丰台区2013年初三毕业及统一练习12）铭牌上标有“220V 60W”的电风扇，电阻值为10，当通过风扇的电流为0.3A时， 600s内电流产生的热量是 A39600 J B36000J C 540J D2904000J（平谷区2013年初三物理综合测试4）下列家用电器中，利用电流热效应工作的是 A电风扇 B电熨斗 C电冰箱 D电视机(石景山区2013年初三第一次统一练习暨毕业考试3)下列家用电器中，利用电流热效应工作的是 A电暖器 B笔记本电脑 C电冰箱 D电视机二、多选（09年朝阳一模第15题）15三盏小灯泡分别按图6中甲、乙两种方式连接在相同电源两端，当闭合开关后，下列说法正确的的是 A甲图中的三盏灯是串联，乙图中的三盏灯是并联 B若通电时间相同，则甲图电路产生的热量小于乙图电路产生的热量C甲图中，电压表的示数为灯L1和L2两端的电压之和 D乙图中，电流表的示数为通过灯L1和L2电流之和图6甲 乙 图10AS2R1R2S1SL（08年东城二模第15题多选）15图10是养鸡场冬季用来调控光照和室温设备的原理电路图。此设备的作用是，夜晚对鸡舍内加温，同时增大光照量，白天只进行适当保温，不进行灯光照射，可增大鸡的产蛋量。电路图中R1、R2是电热丝。R1 ：R2：RL=1：2：2，S1、S2可以同时断开或闭合，以实现白天和夜晚的用电要求。开关S闭合 AS1、S2同时断开时，设备运行处于白天用电状态BS1、S2也同时闭合时，设备运行处于夜晚用电状态CS1、S2同时断开时，在相同时间内R1和R2产生的热量之比为2：1DS1、S2也同时闭合时，若电流表示数为6A，则R1的实际功率为880W三、填空(08年昌平二模第20题)20养鸡场有一台电热孵卵器，其电阻为110，在额定电压下工作，通过孵卵器的电流是A ，那么该孵卵器10s产生的热量为 (08年崇文二模第22题)22如图10所示，R1和R2为定值电阻，R1的阻值为10，将它们串联后接在电压为12V的电源上，电流表的示数为0.5A，则通电1分钟R2产生的热量为 J。 （08年海淀二模第22题）22甲、乙两根电热丝，分别单独接在电源两端（电源两端的电压恒定），在一定时间内产生的热量分别为Q1、Q2。现把甲、乙两根电热丝串联后接在同一电源的两端，在相同时间内产生的热量为 。 （08年延庆二模第20题）20. 一根额定电压为220V，额定功率为1000W的电热丝，接在电压是220V的家庭电路上，通电5分钟，产生的热量是 _J。 （08年海淀一模第20题）20把一个标有“220V 500W”的电热杯接在电源上使其正常工作，在通电3min的时间内，该电热杯产生的热量为_J。 （08年延庆一模第23题）23. 某同学设计了一个给水加热的电路，如图（9）所示，把它接在电路中。当开关S1、S2都闭合时，电路的总功率为500W。当只闭合开关S1时，电路的总功率为100W。当只闭合开关S2，且通电5分钟时，产生的热量是_J。 （09年朝阳二模第23题）23.在图13所示的电路中，当通过R的电流为I，在时间1s内产生的热量为Q。现在由于电路变化发现电流表的示数减少0.2 A时，电压表的示数从6V变为5V，此后该定值电阻R在相同时间1s内产生的热量与Q相比变化了 J。 （09年崇文二模第23题）23如图11所示，电源两端的电压为12V，且保持不变，电阻R1与R2的比值是41。当S1闭合、S2断开时，10s内电流通过R1产生的热量是24J；当S1断开、S2闭合时，电流表示数为0.3A，则电阻R3的阻值是_。 图7R1V2V1R2（09年怀柔二模第22题）22如图7所示，V1和V2是完全相同的两个电压表，都有3V和15V两个量程，闭合开关后，发现两个电压表偏转的角度相同，则在相同时间内，电流通过电阻R1和R2产生的热量Q1Q2= 。 （09年宣武二模第23题）23如图11所示电路，电源电压保持不变，当开关S1、S2都闭合时，电 压表V1、V2的示数之比为43；当开关S1闭合、S2断开时，电压表 V1、V2的示数之比为54。在后一种情况下的全部通电时间内，电阻R1与R3产生的热量之比为 。 R1R2S3US2S1A（09年丰台一模第22题）22. 如图4，R1和R2是两端电阻丝，只闭合S1、S3时，电阻R2在1秒钟产生的热量为100J；只闭合S2时，电阻R2的功率为81W，在这两种情况下R1在相同时间内产生的热量之比为 。 （09年门头沟一模第19题）19 某定值电阻的阻值为20，通过此定值电阻的电流为1A，通电10s时，电流通过该电阻产生的热量为 J。 22. 某同学设计了一个给水加热的电路，如图7所示，把它接在电路中。当开关S1、S2都闭合时，电路的总功率为500W。当只闭合开关S1时，电路的总功率为100W。当只闭合开关S2，且通电5分钟时，产生的热量是_J （09年海淀一模第20题）20将一根粗细均匀、阻值为12的电阻丝接在输出电压恒为6V的电源两端，正常工作10s，产生的热量为_J。 （09 年平谷一模第22题）22. 某同学设计了一个给水加热的电路，如图7所示，把它接在电路中。当开关S1、S2都闭合时，电路的总功率为500W。当只闭合开关S1时，电路的总功率为100W。当只闭合开关S2，且通电5分钟时，产生的热量是_J （10年昌平二模第20题）20. 一根阻值为10的电阻丝通电100S，通过的电流是2A，则电流产生的热量为J。 （10年延庆二模第22题）22一根阻值为100的电阻丝，通过电流为2A，要想产生3.2104J的热量，需要通电的时间为 s。 （10年东城二模第22题）22小明利用标有 “6V 6W”的灯L1和“6V 3W”的灯L2进行实验。图12中OA和OB分别为通过灯L1和L2中的电流随两端电压变化关系的曲线。现将两灯串联接到某电源上，其中一个灯恰好正常发光时，电路在5min内产生的热量是 J。 （10年丰台二模第22题）22. 有A、B两台电炉，把A单独接在某一电源上给一壶冷水加热至沸腾，需要时间为t1，把B单独接在此电源上也给这壶冷水加热至沸腾，需要时间为t2，如果把它们并联接在此电源上给这壶冷水加热至沸腾，需要时间t为_。 （10年通州一模第21题）一根阻值为5W的电阻丝通电50s，通过的电流为2A，则电流产生的热量为 J。 （10年石景山一模第21题）21将一个电暖气接在家庭电路中使用，正常工作时通过电暖气的电流为4A；若将该电暖气接在电压为110V的电路中使用，则它工作300s产生的热量是 J。 R1R2A2A1S图1022如图7所示，V1和V2是完全相同的两个电压表，都有3V和15V两个量程，闭合开关后，发现两个电压表偏转的角度相同，则在相同时间内，电流通过电阻R1和R2产生的热量Q1Q2= 。 （10年海淀一模第21题）21一根阻值为100W的电阻丝通电100s，若电阻丝两端电压为6V，则电流通过电阻丝产生的热量为_J。 （10年怀柔一模第21题）21一根阻值为200的定值电阻丝通电50S，通过的电流是2A，则电流产生的热量为J。 （11年昌平二模第21题）21一根阻值为50的电阻丝，通电10s，通过的电流为0.2A，则电流通过电阻丝产生的热量为 J。（11年顺义二模第21题）21将规格是“220V 100W”的电烙铁接入家庭电路中，通电1min产生的热量是 J。 （11年海淀二模第20题）20阻值为100的电阻丝，通过的电流为2A，则通电60s的过程中电流通过电阻丝产生的热量为 J。 （11年西城一模第21题）21两个阻值均为20的定值电阻并联在电压不变的电路，如图13所示。闭合开关S，干路电流为0.2A，通电10s，两个电阻放出的总热量为 J。 （11年通州一模第21题）将一根粗细均匀、阻值为12的电阻丝接在输出电压恒为6V的电源两端，正常工作10s，产生的热量为 J。 （11年大兴一模第21题）21将一个电暖气接在家庭电路中使用，正常工作时通过电暖气的电流为4A；若将该电暖气接在电压为110V的电路中使用，则它工作300s产生的热量是 J。 （11年平谷一模第21题）21把一个标有“220V 700W”的电热杯接在电源上使其正常工作，通电5min，该电热杯产生的热量为_J。 （11年石景山一模第21题）21将一根阻值为100的电阻丝接入电路，通过它的电流为2A，则通电10s电流产生的热量为 J。 （11年延庆一模第21题）21一根阻值为100W的电阻丝通电100s，通过的电流为2A，则电流产生的热量为_J。 （11年丰台一模第21题）21一根阻值为50的电阻丝，通电100s，通过的电流为0.1A，则电流通过电阻丝产生的热量为 J。 （11年顺义一模第21题）21一根阻值为100的电阻丝，通电8s，通过的电流为0.2A，则电流通过电阻丝产生的热量为 J。 （12年海淀二模第22题）22有甲、乙两根电阻丝和一个输出电压不变的电源。如果将甲、乙两根电阻丝串联后接在这个电源两端，甲、乙两根电阻丝在时间t内产生的热量分别为Q1、Q2；将乙电阻丝单独接在这个电源两端，若不计电阻丝电阻随温度的变化，则乙电阻丝在时间t内产生的热量为 。 （12年通州二模第21题）一根阻值为15的电阻丝，通电100s，通过的电流为0.1A，则电流通过电阻丝产生的热量为 J。 （12年通州二模第22题）小芳家里的电饭锅铭牌上标有“220V 1100W”的字样，电热水壶的铭牌上标有“220V 550W”的字样。有一天，在家庭电路的用电高峰期间，小芳同时使用电饭锅煮粥和电热水壶烧水，电饭锅和电热水壶的实际工作电压是200V，煮粥和烧水各用了11min，则电饭锅和电热水壶共放出_J的热量。 （电饭锅和电热水壶工作时的电阻保持不变）。（12年房山二模第20题）20给阻值为10的电阻丝通电100s，电流产生的热量为4000J，则通过电阻丝的电流是 A。 （12年丰台二模第22题）22. 有两台电炉，其电热丝的电阻分别为R1和R2，把R1单独接在电压为U的某一电源上给初温为to，质量为m的一壶冷水加热至沸腾需要时间为t1，把R2单独接在此电源上给同样这壶水加热至沸腾，需要时间为t2，如果把它们串联在此电源上仍给这壶水加热至沸腾，需要时间t为 _ 。 （12年门头沟二模第22题）22.阻值为R1的电阻丝接入电压为U的电路中，通电10min，电流产生的热量为Q。阻值为R2的电阻丝接入电压为2U的电路中，通电5min，电流产生的热量是4Q。如果将电阻丝R1、R2串联接入电压为U的电路中，为使电阻丝R1、R2产生的总热量为Q，则需要通电的时间是 min。 （12年房山一模第21题）21阻值为50的电阻，通电100s，通过的电流为02A，则电流通过电阻产生的热量为 J。 （13年西城二模第21题）21一根阻值为150W的电阻丝通电1min，若电阻丝两端电压为4V，则电流通过电阻丝产生的热量为_J。 图9 ASR1R2P（12年顺义二模第22题）22在图9所示的电路中，电源电压保持不变，电阻。闭合开关S，移动滑动变阻器的滑片P，当电流表的示数为0.2A时，滑动变阻器消耗的电功率为3.6W；当电流表的示数为0.3A时，滑动变阻器在20s 的内产生的热量是 J。 （12年昌平一模第21题）21一根阻值为30的电阻丝，通电100s,通过的电流为0.2A，则电流通过电阻丝产生的热量为 J. 21一根阻值为50的电阻丝，通电100s，通过的电流为0.2A，则电流通过电阻丝产生的热量为 J。 (2013年海淀区九年级第二学期期中练习22)一个阻值为20的电阻通以2A的电流，在10s的时间内所产生的热量为_ _J。(平谷区2013年初三物理综合测试21)一根阻值为50的电阻丝，通电100s，通过的电流为0.2A，则电流通过电阻丝产生的热量为 J。(石景山区2013年初三第一次统一练习暨毕业考试21). 阻值为50的定值电阻接在电源两端，通过电阻的电流为0.2A，100 s内电流产生的 热量为 J。（12年门头沟一模第22题）22一根阻值为50的电阻丝，通电100s，通过的电流为0.1A，则电流通过电阻丝产生的热量为 J。 22在图9所示的电路中，滑动变阻器的最大阻值为20，电源电压恒定不变。则当开关S1和S2断开，S3闭合时，电流表的读数为1A；当开关S1断开，S2和S3闭合时，电流表的读数为3A；当开关S1闭合，S2和S3断开时，变阻器的滑片P从a端滑到中点c的过程中，电压表读数减少了4V。求当开关S1断开，S2和S3闭合时，电阻R1在1min40s内产生的热量为 J。 （13年丰台二模第23题）23将2和4的两个定值电阻并联后接在6V的电源两端，则通电1min内电路产生的热量为 J。 四、实验(08年崇文一模第28题)28.如图19所示为研究焦耳定律的实验装置。在两个相同的烧瓶中装满煤油，瓶中电阻丝的阻值关系为R甲R乙。闭合开关一段时间，观察到甲瓶中煤油的温度高于乙瓶。这表明：在 相同时， 越大，电流产生的热量越多。利用这些实验器材，请你再设计一个进一步探究焦耳定律的实验。你准备探究什么问题？ 。你将怎样进行探究? 。你预期会观察到什么现象？ 。如果现象如你所设想，能得出什么结论？ 。 （08年东城二模第33题）图25（甲）（乙）R1R2abR3R4cd33我们知道：“电流通过导体时产生的热量，跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。”这就是焦耳定律，用公式可表达为：Q=I2Rt。小明想通过实验验证这个规律中Q与R的关系，他设计了图25（甲）、（乙）所示的两个实验，他的方法是用电阻丝给烧瓶中的煤油加热，然后观察插在煤油中的温度计示数，就可以对比电阻丝放热的多少。请你应用所学知识分析回答下列问题：（1）他应该选用实验电路_来完成他的验证实验（选填“甲”或“乙”）。 （2）如果他采用实验电路（乙），已知两个电阻丝的电阻大小关系是R3R4，那么闭合开关后，经过相同的时间，温度计c和d中示数变化较大的应该是_。 ACBSR1R2图22ACBSR1R2（08年石景山二模第35题）35（2分）有一种双温电炉，其电路图如图22所示，由两段阻值相同的电阻丝如R1、R2组成的发热体，A、B、C为三根引出线，其中开关接A为低温档，接B为高温档，且高温档每秒产生的热量是低温档每秒产生热量的2倍，试在方框内画出两段电阻丝的连接图。答案（08年宣武一模第37题）37为了探究“电流产生的热量与电流、电阻的关系”，小丽实验小组采用了如图22所示
