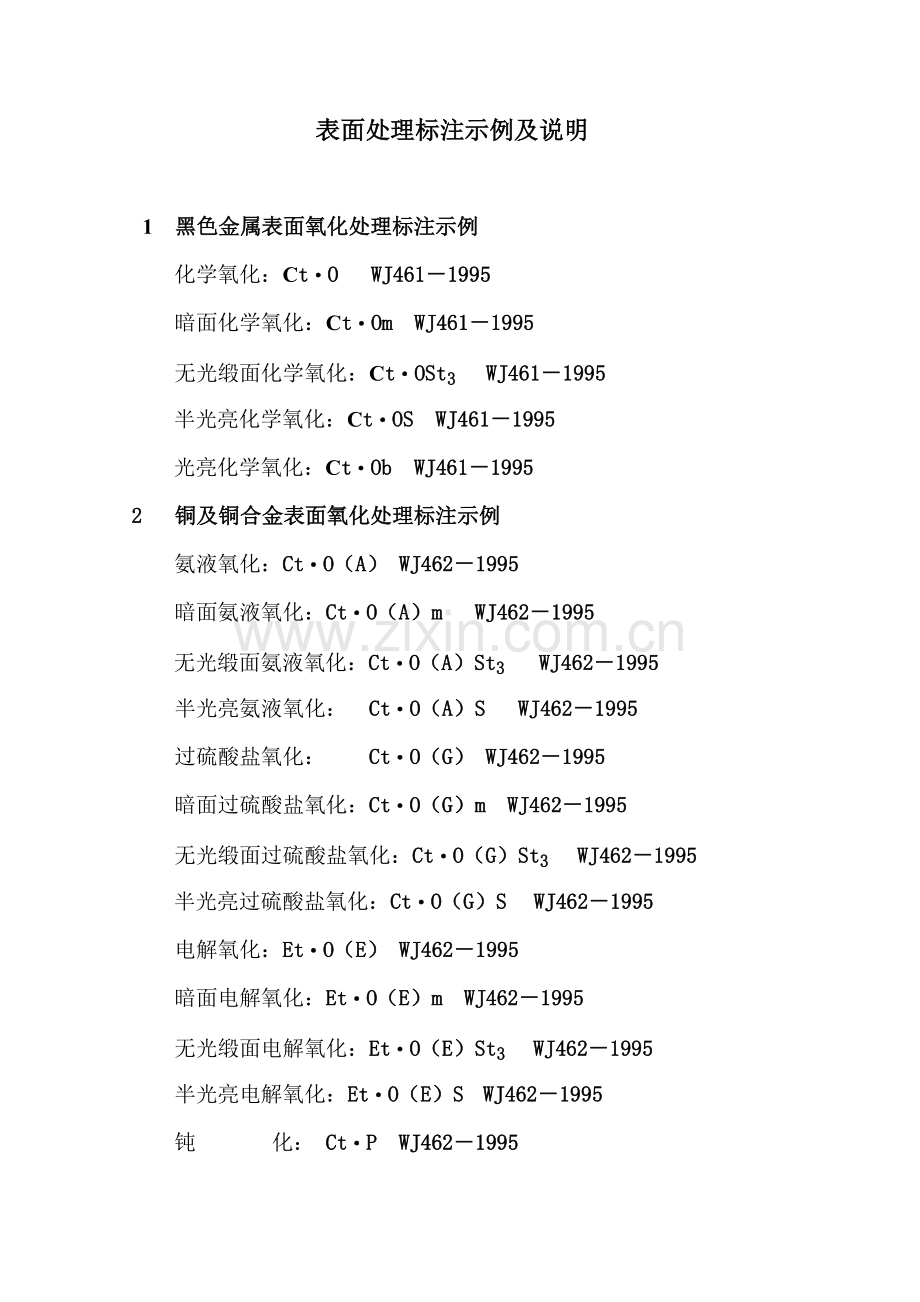

表面处理标注示例及说明

1 黑色金属表面氧化处理标注示例
化学氧化：Ct·O WJ461－1995
暗面化学氧化：Ct·Om WJ461－1995
无光缎面化学氧化：Ct·OSt3 WJ461－1995
半光亮化学氧化：Ct·OS WJ461－1995
光亮化学氧化：Ct·Ob WJ461－1995
2 铜及铜合金表面氧化处理标注示例
氨液氧化：Ct·O（A） WJ462－1995
暗面氨液氧化：Ct·O（A）m WJ462－1995
无光缎面氨液氧化：Ct·O（A）St3 WJ462－1995
半光亮氨液氧化： Ct·O（A）S WJ462－1995
过硫酸盐氧化： Ct·O（G） WJ462－1995
暗面过硫酸盐氧化：Ct·O（G）m WJ462－1995
无光缎面过硫酸盐氧化：Ct·O（G）St3 WJ462－1995
半光亮过硫酸盐氧化：Ct·O（G）S WJ462－1995
电解氧化：Et·O（E） WJ462－1995
暗面电解氧化：Et·O（E）m WJ462－1995
无光缎面电解氧化：Et·O（E）St3 WJ462－1995
半光亮电解氧化：Et·O（E）S WJ462－1995
钝 化： Ct·P WJ462－1995

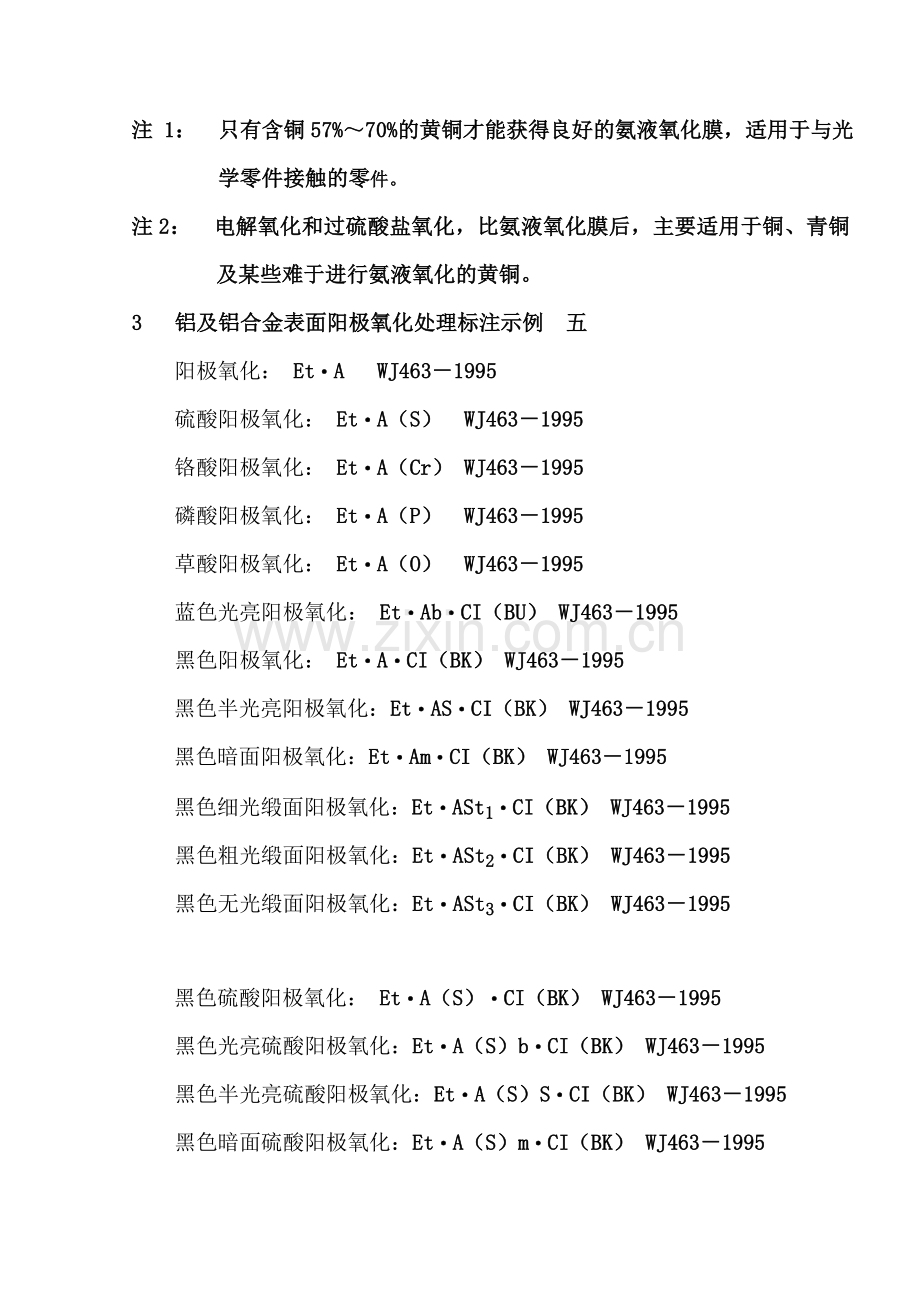

注 1： 只有含铜57%～70%的黄铜才能获得良好的氨液氧化膜，适用于与光
学零件接触的零件。
注2： 电解氧化和过硫酸盐氧化，比氨液氧化膜后，主要适用于铜、青铜及某些难于进行氨液氧化的黄铜。
3 铝及铝合金表面阳极氧化处理标注示例 五
阳极氧化： Et·A WJ463－1995
硫酸阳极氧化： Et·A（S） WJ463－1995
铬酸阳极氧化： Et·A（Cr） WJ463－1995
磷酸阳极氧化： Et·A（P） WJ463－1995
草酸阳极氧化： Et·A（O） WJ463－1995
蓝色光亮阳极氧化： Et·Ab·CI（BU） WJ463－1995
黑色阳极氧化： Et·A·CI（BK） WJ463－1995
黑色半光亮阳极氧化：Et·AS·CI（BK） WJ463－1995
黑色暗面阳极氧化：Et·Am·CI（BK） WJ463－1995
黑色细光缎面阳极氧化：Et·ASt1·CI（BK） WJ463－1995
黑色粗光缎面阳极氧化：Et·ASt2·CI（BK） WJ463－1995
黑色无光缎面阳极氧化：Et·ASt3·CI（BK） WJ463－1995

黑色硫酸阳极氧化： Et·A（S）·CI（BK） WJ463－1995
黑色光亮硫酸阳极氧化：Et·A（S）b·CI（BK） WJ463－1995
黑色半光亮硫酸阳极氧化：Et·A（S）S·CI（BK） WJ463－1995
黑色暗面硫酸阳极氧化：Et·A（S）m·CI（BK） WJ463－1995
黑色细光缎面硫酸阳极氧化：Et·A（S）St1· CI（BK）WJ463－1995
黑色粗光缎面硫酸阳极氧化：Et·A（S）St2· CI（BK）WJ463－1995
黑色无光缎面硫酸阳极氧化：Et·A（S）St3· CI（BK）WJ463－1995

黑色铬酸阳极氧化：Et·A（Cr）·CI（BK） WJ463－1995
黑色光亮铬酸阳极氧化：Et·A（Cr）b·CI（BK） WJ463－1995
黑色半光亮铬酸阳极氧化：Et·A（Cr）S·CI（BK） WJ463－1995
黑色暗面铬酸阳极氧化：Et·A（Cr）m·CI（BK） WJ463－1995
黑色细光铬酸阳极氧化：Et·A（Cr）St1·CI（BK） WJ463－1995
黑色粗光铬酸阳极氧化： Et·A（Cr）St2·CI（BK） WJ463－1995
黑色无光铬酸阳极氧化： Et·A（Cr）St3·CI（BK） WJ463－1995

黑色磷酸阳极氧化： Et·A（P）·CI（BK） WJ463－1995
黑色光亮磷酸阳极氧化：Et·A（P）b·CI（BK） WJ463－1995
黑色半光亮磷酸阳极氧化：Et·A（P）S·CI（BK） WJ463－1995
黑色暗面磷酸阳极氧化：Et·A（P）m·CI（BK） WJ463－1995
黑色细光磷酸阳极氧化：Et·A（P）St1·CI（BK） WJ463－1995
黑色粗光磷酸阳极氧化：Et·A（P）St2·CI（BK） WJ463－1995
黑色无光磷酸阳极氧化：Et·A（P）St3·CI（BK） WJ463－1995

黑色草酸阳极氧化：Et·A（O）·CI（BK） WJ463－1995
黑色光亮草酸阳极氧化：Et·A（O）b·CI（BK） WJ463－1995
黑色半光亮草酸阳极氧化：Et·A（O）S·CI（BK） WJ463－1995
黑色暗面草酸阳极氧化：Et·A（O）m·CI（BK） WJ463－1995
黑色细光草酸阳极氧化：Et·A（O）St1·CI（BK） WJ463－1995
黑色粗光草酸阳极氧化：Et·A（O）St2·CI（BK） WJ463－1995
黑色无光草酸阳极氧化：Et·A（O）St3·CI（BK） WJ463－1995
4 铝及铝合金表面硬质阳极氧化处理标注示例
硬质阳极氧化：D·YY WJ2017－1991
喷粗砂后进行硬质阳极氧化：D·U1YY WJ2017－1991
喷细砂后进行硬质阳极氧化：D·U3YY WJ2017－1991
5 黑镍电镀层表面处理标注示例
钢质零件采用镀锌底层后无光缎面镀黑镍：EP·NibkSt3 WJ454－1995
钢质零件采用镀铜底层后半光亮镀黑镍：EP·NibkS WL454－1995
钢质零件采用镀铜底层后光亮镀黑镍：EP·Nibkb WJ454－1995
铜质零件镀黑镍：EP·Nibk WJ454－1995
铜质零件采用镀镍底层后无光缎面镀黑镍：EP·NibkSt3 WJ454－1995
铜或钢质零件暗面镀黑镍：EP·Nibkm WJ454－1995
6 镍电镀层表面处理标注示例
钢质零件，使用条件为中等，采用无光缎面镀镍：
EP·Cu20Ni10St3 WJ455－1995
铜质零件，使用条件为轻度，采用细光缎面镀镍：
EP· Ni5St1 WJ455－1995

钢质零件，使用条件为轻度，采用低锡青铜为底层的粗光缎面镀镍：
EP·Cu（85）－Sn（15）Ni10St2 WJ455－1995
7 铬电镀层表面处理标注示例
铜质零件，使用条件为轻度，采用细光缎面镀铬：
Ep·Cr5 St1 WJ456－1995
铜质零件，使用条件为轻度，采用无光缎面镀铬：
Ep·Cr5 St3 WJ456－1995
钢质零件，使用条件为中等，采用铜、镍为中间层的缎面镀铬：
Ep·Cu20Ni10Cr0.5St WJ456－1995
或Ep· Cr（30）St WJ456－1995
钢质零件，使用条件为中等 ，采用低锡青铜为中间层的粗光缎面镀铬：
EP·Cu（85）－Sn（15）Cr5St2 WJ456－1995
钢质零件，使用条件为极严酷，由铜、光亮镍、微裂纹铬组成的多层镀覆电镀层：
EP·Cu20Ni25bCr0.5mc WJ456－1995
或EP· Cr（45）mc WJ456－1995
钢质零件，使用条件为极严酷，由铜、光亮镍、硬铬组成的多层镀覆电镀层：
EP·Cu20Ni25bCrhd WJ456－1995
或EP· Cr（45）hd WJ456－1995
注：“mc”符号表示微裂纹，“hd”符号表示硬质

钢质零件，使用条件为极严酷，由铜、光亮镍、乳白铬组成的多层镀覆电镀层：
EP·Cu20Ni25bCrO WJ456－1995
或EP· Cr（45）O WJ456－1995
8 镉电镀层表面处理标注示例
钢质零件，使用条件为中等 ，彩色钝化处理的无光缎面镉镀层：
EP·Cd12St3 ·c2C WJ457－1995
黄铜零件，使用条件轻度，不进行后处理的暗面镉镀层：
EP·Cd8m WJ457－1995
注：“c2C”分别表示要进行后处理的符号（c）分级（2）类型（C）。
9 锌电镀层表面处理标注示例
钢质零件，使用条件为中等 ，彩色钝化处理的粗光缎面镀锌：
EP·Zn12St2·c2C WJ458－1995
黄铜零件，使用条件轻度，不进行后处理的暗面镀锌：
EP·Zn8m WJ458－1995
注：“c2C”分别表示要进行后处理的符号（c）分级（2）类型（C）。
10 银电镀层表面处理标注示例
钢质零件，进行防氧化鉻酸盐处理的光亮镀银：
EP·Ag13b·At WJ459－1995
锌合金，不进行后处理的半光亮镀银：
EP·Ag13S WJ459－1995
注： “At”为后处理的代号（进行防变色、防氧化处理）。
11 锡电镀层表面处理标注示例
黄铜零件，使用条件轻度的半光亮镀锡：
EP·Sn9S WJ460－1995
钢质零件，使用条件为中等的暗面镀锡：
EP·Sn9m WJ460－1995

12 有关说明
表1 镀覆方法和处理方法的表示符号
方 法 名 称
符 号
电 镀
化 学 镀
电 化 学 处 理
化 学 处 理
Ep
Ap
Et
Ct

表2 镀覆层特征的表示符号见

特 征 名 称

符 号

光 亮

半 光 亮

暗

细 光 缎 面

粗 光 缎 面

无 光 缎 面

b

s

m

St1

St2

St3

处 理 名 称
符 号
钝 化
氧 化
电 解 着 色
P
O
Ec
磷酸锰盐处理
磷酸锌盐处理
磷酸锰锌盐处
磷酸锌钙盐处理
磷 化
普通磷化
快速磷化
黑色磷化
MnPh
ZnPh
MnZnPh
ZnCaPh
Ph
Ph（P）
Ph（K）
Ph（He）
氨液氧化
过硫酸盐氧化
电解氧化
O（A）
O（G）
O（E）
硫酸阳极氧化
铬酸阳极氧化
磷酸阳极氧化
草酸阳极氧化
阳极氧化
硬质阳极氧化
A（S）
A（Cr）
A（P）
A（O）
A
D·YY
表3 化学处理和电化学处理名称的表示符号

表4 其它镀覆层特征、处理特征的表示符号

特 征 名 称
符 号
缎 面
双 层
普 通
微 孔
微 裂 纹
无 裂 纹
松 孔
花 纹
黑 色
乳 色
密 封
复 合
硬 质
瓷 质
导 电
绝 缘
St
d
r
mp
mc
cf
p
pt
bk
O
se
cp
hd
cp
hd
i

表5 颜色表示符号

颜 色
黑色
棕色
红色
橙色
黄色
绿色
浅蓝
紫红
符 号
BK
BN
RD
OG
YE
GN
BU
VT
颜 色
蓝灰
白色
粉红
金黄
青绿
银白

符 号
GY
WH
PK
GD
TQ
SR

表6 后处理名称的表示符号

后 处 理 名 称
符 号
钝 化
磷化（磷酸盐处理）
氧化
乳化
着色
热熔
扩散
涂装
封闭
防变色
铬酸盐封闭
P
Ph
O
E
CI
Fm
Di
Pt
S
At
Cs

表7 电镀锌和电镀镉后铬酸盐处理的表示符号

后处理名称
符 号
分 级
类 型
光亮铬酸盐处理

C
1
A
漂白铬酸盐处理
B
彩虹铬酸盐处理
2
C
深色铬酸盐处理
D
