苏里格油气田项目说明.doc

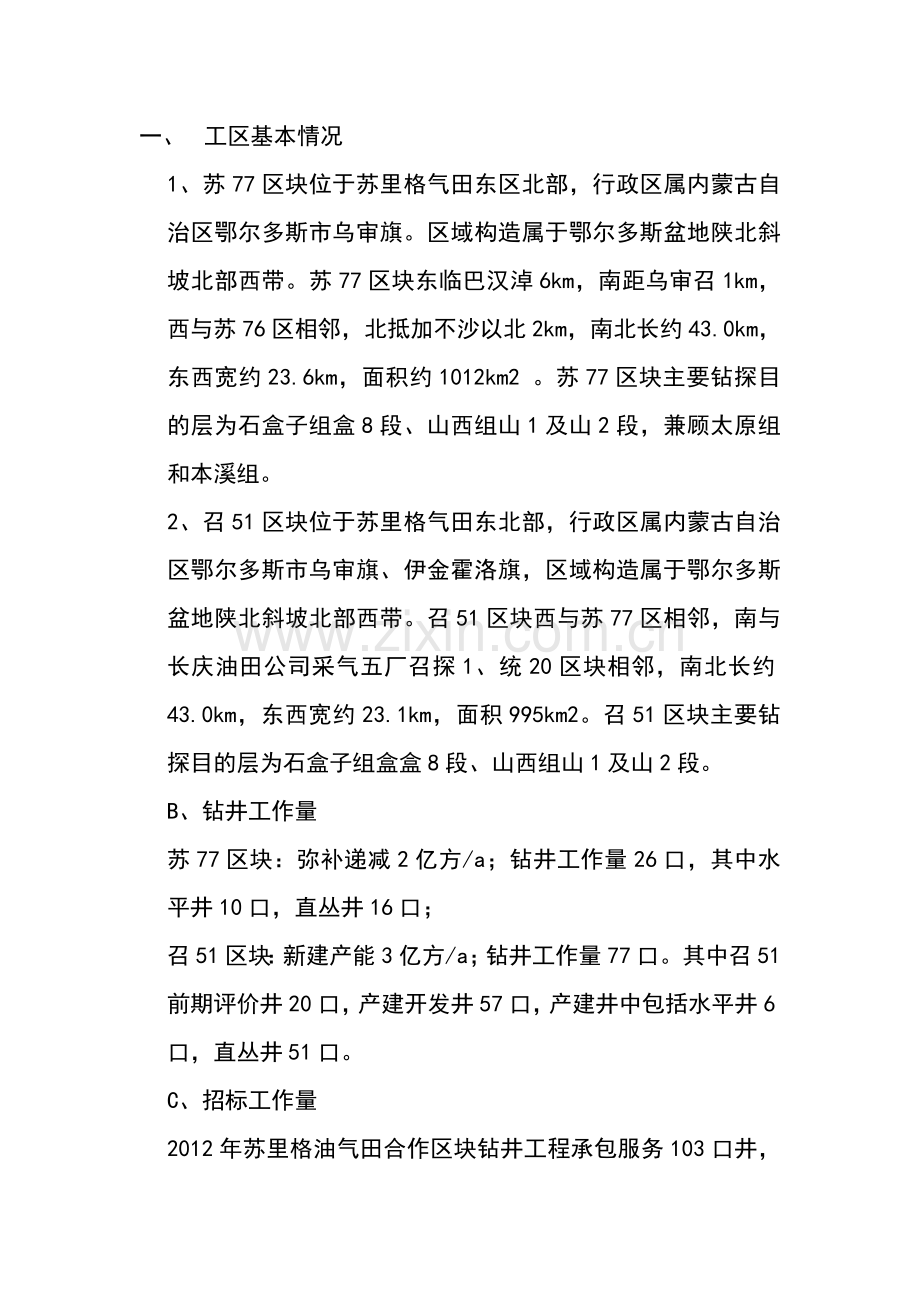

一、 工区基本情况
1、苏77区块位于苏里格气田东区北部，行政区属内蒙古自治区鄂尔多斯市乌审旗。区域构造属于鄂尔多斯盆地陕北斜坡北部西带。苏77区块东临巴汉淖6km，南距乌审召1km，西与苏76区相邻，北抵加不沙以北2km，南北长约43.0km，东西宽约23.6km，面积约1012km2 。苏77区块主要钻探目的层为石盒子组盒8段、山西组山1及山2段，兼顾太原组和本溪组。
2、召51区块位于苏里格气田东北部，行政区属内蒙古自治区鄂尔多斯市乌审旗、伊金霍洛旗，区域构造属于鄂尔多斯盆地陕北斜坡北部西带。召51区块西与苏77区相邻，南与长庆油田公司采气五厂召探1、统20区块相邻，南北长约43.0km，东西宽约23.1km，面积995km2。召51区块主要钻探目的层为石盒子组盒盒8段、山西组山1及山2段。
B、钻井工作量
苏77区块：弥补递减2亿方/a；钻井工作量26口，其中水平井10口，直丛井16口；
召51区块：新建产能3亿方/a；钻井工作量77口。其中召51前期评价井20口，产建开发井57口，产建井中包括水平井6口，直丛井51口。
C、招标工作量
2012年苏里格油气田合作区块钻井工程承包服务103口井，含开发直井、定向井、水平井。

二、 钻井工作内容
工程内容：钻井队搬迁、安装及材料供应，井口坐标初测和复测，钻井、定向、固井、钻井液、水平井钻井服务、取心作业，下表层、油层套管，完井等钻井工程；甲方指定定向、固井、钻井液技术服务工作量除外。
钻井施工中的安全责任由乙方独自承担。

三、 钻井施工甲供材料
①甲供材料范围：表层套管、气层套管、套管头。
②拉运方式：生产厂家根据计划数量送至华北石油管理局器材供应处苏里格供应项目部指定库房，施工单位持项目部审批后的有效单据由生产厂家供货至施工现场。

四、 钻井工程价格（本工程价格为投标报价上限）
⑴直井、定向井钻井工程价格
直井、定向井执行“长庆油田2011年钻井系统工程修井措施作业工程技术服务标准化市场价格”；苏里格项目部指定定向技术服务工作量，则从钻井价格中扣除相应费用。
序号 井别 井型 区块 钻井价格(元/米) 取心价格
(元/取心米)
第一口井 第二口井及以后
1 天然气开发及开发评价井 直井、定向井 苏里格东区 646 565 2073
说明：
①价格中不含永久征地、表层套管、气层套管、取心和固井工程费用；套管头由甲方提供，在乙方工程款中按26000元/口井扣除。
②钻井价格中包括钻前工程费用，如需单独结算，建设单位按《2.1.3钻前工程指导价格》标准，从钻井工程（第一口井）价格中予以扣除29万元。实施过程中建设单位可根据地形地貌、外部环境等现场实际情况，参照相关计价依据测算确定，但钻前总费用应控制在计划投资之内。
③适用井身结构：φ346×φ273.1+φ241.3×φ177.8 或φ311.1×φ244.5+φ215.9×φ139.7 。
④钻井取心费用按实际取心进尺乘以取心价格计算。
⑤如进行双级固井，则增加费用14万元/口井（包括小钻具转运、钻水泥塞及钻分级箍等全部费用）。
⑥如进行定向井施工，每口井增加钻井施工、定向井技术服务、钻井液等费用50万元。
⑦如下技术套管，增加36万元/口井(含因井身结构改变所发生的全部费用)。
⑧钻井价格中包括钻机搬迁费用40元/米（搬迁井距60km，超出部分每10km增加1.03万元）。该指标为参考指标，具体实施中由各关联方根据钻机类型、井距、外协等实际情况协商确定。
⑨价格中包括HSE费用及营业税，开增值税票的施工队伍不扣除营业税。
⑩固井工程技术服务价格：直井、定向井固井工程技术服务价格18万元/口。
说明：
a、固井价格中包括表层套管、气层套管固井的路途行驶费、施工费、材料费、套管附件费（不含分级箍）、井口试压费等固井施工作业的全部费用。
b、适用井身结构：φ346×φ273.1＋φ241.3×φ177.8 或 φ311.1×φ244.5＋φ215.9×φ139.7。
c、如设计要求改变现有固井方式，可参照相应固井方式对应价格执行。
⑵水平井钻井工程价格
水平井价格：水平井直井段单价为655元/米，自造斜点至水平段完钻价格为4093元/米，原钻机下完井管柱增加施工费40万元；苏里格项目部指定固井工作量，则从钻井价格扣除相应费用。
说明：
①价格中不含永久征地、钻前井场、表层套管、气层套管、泥浆技术服务费用、定向井技术服务费用；含钻井搬迁、安装及材料供应（不含石油专用管）、井口坐标复测、钻井、配合测井、配合定向、下套管、固井、完井等钻井工程，套管头由甲方提供，在乙方工程款中按28600元/口井扣除。
②钻井价格中包括钻机搬迁费用40元/米（搬迁井距60km，超出部分每10km增加1.03万元）。该指标为参考指标，具体实施中由各关联方根据钻机类型、井距、外协等实际情况协商确定。
③价格中包括HSE费用及营业税，开增值税票的施工队伍不扣除营业税。
④水平井固井工程技术服务费用。
序号 井别 井型 区块 价格 （元/米） 水平段附件费用 （元/口）
1 天然气开发 水平井 苏里格气田 94 120000
a.价格中包括表层套管、技术套管（尾管）固井的路途行驶费、施工费、材料费、套管附件费（不含分级箍）、井口试压费等固井施工作业的全部费用。不包括水平段固井施工费。
b.适用井身结构：
三开：φ346×φ244.5+Φ241/Φ215.9×φ177.8+Φ152.4×φ114.3
四开：Φ444.5×φ339.7+Φ311.2×φ244.5+Φ215.9×φ177.8+Φ152.4×φ114.3
c.固井工程费用=实际入窗点井深×价格＋水平段套管附件费用
d.价格中包括HSE费用及营业税，开增值税票的施工队伍不扣除营业税。
五、㈡钻机选型及钻井主要设备
1、定向井、直井钻机选型及主要设备
序号 名 称 型 号 载荷(kN) 功率(kW) 备 注
1 钻机 ZJ40L/ZJ45 ≥2250
2 井架 JJ225/42-A2 ≥2250
3 天车 TC2-225 2250
4 游动滑车 YC250 2250
5 大钩 DG250 2250
6 水龙头 SL250 2500
7 转盘 ZP52B1 开口直径：f520mm
8 气动小绞车 XJFH-5/35 50 2台
9 钻井泵 1＃ F1300 960
2＃ F1300 960
钻井液罐 13000×3000×2500 总容量≥196m3
10 柴油机 1 G12V190B-3 930 3台
11 压风机 电动 2V-6.5/12 排量：6.5m3/min
自动 2V-6.5/12
12 发电机 1# PZ8V190D-2/300KW 300
2# PZ8V190D-2/300KW 300
13 防喷器 2FZ28-35
14 控制系统装置 FKQ3204
15 节流、压井管汇 JG-35、YG-35
16 振动筛 RCZ2000 2.2´2 处理量：210m3/h
17 除气器 ZCQ1/4 11 排量：1000GPM
18 除砂除泥清洁器 RCZ2000 漏斗尺寸´数量：125mm´2 处理量：200~250m3/h
19 离心机 LW450×842N 22 处理量：40m3/h
20 自浮式测斜仪 1套
21 多功能气体检测仪 固定式 ≥1套
22 多功能气体检测仪 便携式 ≥3套
23 高压呼吸压缩机 ≥1台
24 正压式空气呼吸器 当班人员每人一套
25 钻井液循环罐液面
检测与报警装置 1套
26 点火装置 1套
27 转盘扭矩仪 1套

2、水平井钻机选型及主要设备
序号 名 称 型 号 载荷(kN) 功率(kW) 备 注
1 钻机 ZJ-50L/ZJ-45 ≥3000
2 井架 JJ315-45K3 ≥3000
3 天车 TC-315 3150
4 游动滑车 YC3-315 3150
5 大钩 DG-350 3150
6 水龙头 SL3-450 4410
7 转盘 ZP-275 4410 开口直径：f698.5mm
8 气动小绞车 XJFH-5/35 50 2台
9 钻井泵 1＃ F-1300
2＃ F-1300
钻井液罐 总容量≥200m3
配液罐 ≥10m3
10 柴油机 1 G12V190PZL-3 712 1台
2 G12V190PZL-3/0 810 2台
11 压风机 电动 LS12-50HH 37 排量：5.1m3/min
自动 2V-6.5-12
12 发电机 1# 康明斯461 400
2# 8V190发电机 300
13 防喷器 2FZ28-35、FH28-35
14 控制系统装置 FKQ6406
15 节流、压井管汇 JG-35、YG-35
16 振动筛 BDK2-10 2.2´2 处理量：210m3/h
17 除气器 ZCQ300 11 排量：1000GPM
18 除砂除泥清洁器 RCZ2000 漏斗尺寸´数量：125mm´2 处理量：120m3/h
19 离心机 LW450*SV2-N 处理量：40m3/h
20 自浮式测斜仪 1套
21 多功能气体检测仪 固定式 ≥1套
22 多功能气体检测仪 便携式 ≥3套
23 高压呼吸压缩机 ≥1台
24 正压式空气呼吸器 当班人员每人一套
25 钻井液循环罐液面
检测与报警装置 1套
26 点火装置 1套
27 转盘扭矩仪 1套
28 顶驱 可选
㈢天然气井钻井工程质量要求及验收标准
1、井身质量合格率100%。
(1)直井： 表1
井 段 最大井斜角(°) 全角变化率
( /25m) 水平位移
(m) 井径扩大率
(%)
0～500 ≤1 <1° ≤15 15
501～1000 ≤2 <1° ≤20 15
1001～2000 ≤2 <1°25’ ≤30 15
2001～3000 ≤4 <2° ≤50 12.5
3001～4000 ≤7 <2°40' ≤60 12.5
测斜间距：1500米前，每100米测斜一次；井深超过1500米后，每300米测斜一次；若井斜有超标趋势，应加密测斜。
(2)定向井:
①直井段井斜执行气井表1；
②斜井段全角变化率（连续三点即90米井段）：造斜和扭方位井段不大于6°/30m，其它斜井段的全角变化率不大于2°/30m；
③中靶半径≤50m，要求中靶半径合格率100％；特殊井中靶半径执行设计。
④测斜方式:采用磁性单点、电子单多点或随钻测斜方式；
⑤测斜间距: 测斜间距按表2执行；
表2
井 段 最大间距(m)
丛式井直井段 <30
造斜段、防碰井段 <20
其它井段 <50
多点测斜 <30
注:防碰井段指在该井段钻进时可能钻碰邻井或以后井钻进时可能在该井段相碰的井段。
（3）平均井径扩大率＜15%，最大井径扩大率≤20%，油层井径扩大率＜10%。
2、取心质量：
单井平均取心收获率≥95%，特殊情况执行地质设计。
3、固井质量合格率100%。气层段及气层以上300米封固良好；胶结质量合格井段占应封固井段的比率≥90% ；水泥返高达到设计要求；井口回填牢固，套管试压合格。
(1)完井井深、套管及其附件、下套管：
①完钻井深、套管下深、套管串结构、短套管位置、人工井底等执行地质设计和/或工程设计。
②乙方负责从甲方指定地点拉运套管至作业现场; 对常规套管乙方必须按照SY/T5396-91《石油套管现场检验方法》进行现场质量检验, 对新型套管乙方必须按照SY/T6474-2000《新套管、油管和平端钻杆现场检验方法》进行现场质量检验,资料记录齐全、准确、有效;入井时还须进行外观检查后,方可下井;特殊螺纹套管按《特殊扣套管的检验、拉运和管理使用办法》执行;
③气层套管附件，必须符合API标准,且必须经甲方认可;
④套管作业严格按照SY/T5412-2005《油气井套管作业规程》执行,使用带扭矩记录仪的套管钳按标准扭矩上扣至规定扭矩，扭矩记录齐全有效，现场提供资料，监督验收；气层套管必须使用CATTS101或TOP101丝扣密封脂。
(2)固井作业:
①为了保证固井质量和提高井涌时加重后地层的承压能力，在进入石盒子组气层前必须按工程设计要求进行转化钻井液和工艺堵漏;
②气层段固井用水泥必须经甲方认可，而且是实践证明适合气井所在地区、经具有检验资质的机构检验符合API标准的油气井水泥;水泥干混必须均匀。
③气层段用水泥浆必须按API标准进行现场实验，并在固井作业前将实验报告送甲方备案;
④气层段纯水泥浆失水≤200ml;
⑤水泥返高执行地质设计和/或工程设计。
⑥套管附件安放位置及数量执行单井工程设计。
(3)水泥环质量鉴定:
①水泥环质量鉴定应以声幅(CBL)为准。声幅测井要求测至水泥面以上5个稳定的接箍讯号,讯号明显,控制自由套管声幅值在8～12厘米(横向比例每厘米50毫伏即400－600毫伏)。而在百分之百套管与水泥胶结井段声幅值接近零线,曲线平直,不能出现2毫米负值。测量后幅度误差不超过±10%，测速不超过2000米/小时。凡水泥浆返至地面的井和尾管井,测声幅前在同尺寸套管内确定钻井液声幅值。
②常规密度水泥声幅相对值≤15％为优等， ≤30％为合格。对低密度水泥，声幅值≤40％为合格。
③经声幅测井其质量不能明确鉴定或设计要求时,可用变密度(VDL)等其它方法鉴定。
④正常声幅测井应在注水泥后48小时后进行,特殊井(尾管、分级箍、长封固段、缓凝水泥等)声幅测井时间依具体情况而定。
⑤声幅曲线必须测至最低气层底界以下30米。
4、钻开目的层时钻井液密度和API失水量达到地质设计和/或油气层保护技术要求(特殊情况另行说明)，从钻穿最后一个气层起浸泡时间不超过168小时（自然灾害或甲方原因除外）。
5、井控要求:
(1) 严格执行《石油与天然气钻井井控技术规定》、《长庆油田石油与天然气钻井井控实施细则》和《中国石油长庆油田分公司井控安全管理办法》的文件。
(2) 有关井控的其它特殊要求执行地质设计和/或工程设计,如地层漏失压力试验等。
(3)长庆油田有关质量和安全的规定文件，都视为本要求的内容。
6、完井后井筒要求:
(1)确保井筒畅通，满足井下作业要求。
(2)试压：管串中无分级箍时30Mpa、有分级箍时25Mpa，试压30min压降<0.5Mpa。试压时双方到场并办理相应手续。
(3)井口底法兰安装和试压:
洗净丝扣并合扣,合格后均匀涂抹特殊螺纹密封脂(CATTS101或TOP101)，人力旋紧后大钳紧扣至上扣扭矩,特殊扣螺纹上到标记处。清水试压30Mpa(如套管串中有分级箍25Mpa)，30min压降＜0.5Mpa为合格。井口盖板焊井号、队号；6条螺栓对称上紧,将螺帽焊死在螺杆上；圆井填土至底法兰处。
（4）井口平正,封固可靠;管外不出水,井场无油污；大小鼠洞填平，井场周围环境无污染。
7、材料质量：
（1）所有入井的表层套管、技术套管以及水泥、水泥添加剂等应持有具有检验资质的检验机构出据的检验合格证书，并在入井前送甲方审查。
（2）所有与工程质量有关的材料未经甲方许可不得入井。
（3）甲方定期和不定期对乙方使用的与工程质量有关的材料进行检查，并定期公布质检结果，对使用不合格产品者按危害程度进行处理。
