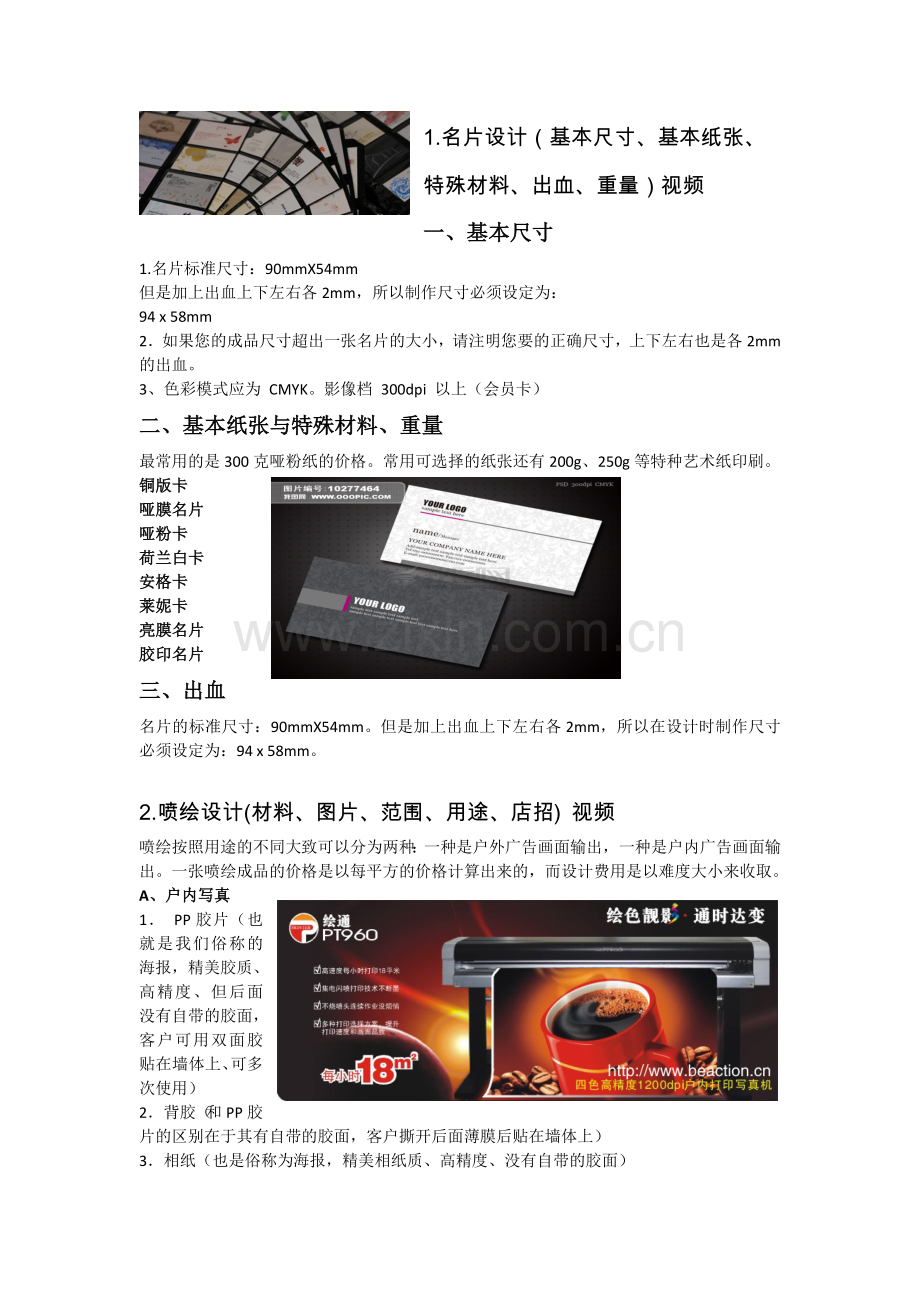

1.名片设计（基本尺寸、基本纸张、特殊材料、出血、重量）视频
一、基本尺寸
1.名片标准尺寸：90mmX54mm
但是加上出血上下左右各2mm，所以制作尺寸必须设定为：
94 x 58mm
2．如果您的成品尺寸超出一张名片的大小，请注明您要的正确尺寸，上下左右也是各2mm的出血。
3、色彩模式应为 CMYK。影像档 300dpi 以上（会员卡）
二、基本纸张与特殊材料、重量
最常用的是300克哑粉纸的价格。常用可选择的纸张还有200g、250g等特种艺术纸印刷。
铜版卡
哑膜名片
哑粉卡
荷兰白卡
安格卡
莱妮卡
亮膜名片
胶印名片
三、出血
名片的标准尺寸：90mmX54mm。但是加上出血上下左右各2mm，所以在设计时制作尺寸必须设定为：94 x 58mm。

2.喷绘设计(材料、图片、范围、用途、店招) 视频
喷绘按照用途的不同大致可以分为两种：一种是户外广告画面输出，一种是户内广告画面输出。一张喷绘成品的价格是以每平方的价格计算出来的，而设计费用是以难度大小来收取。
A、户内写真
1． PP胶片（也就是我们俗称的海报，精美胶质、高精度、但后面没有自带的胶面，客户可用双面胶贴在墙体上、可多次使用）
2．背胶（和PP胶片的区别在于其有自带的胶面，客户撕开后面薄膜后贴在墙体上）
3．相纸（也是俗称为海报，精美相纸质、高精度、没有自带的胶面）

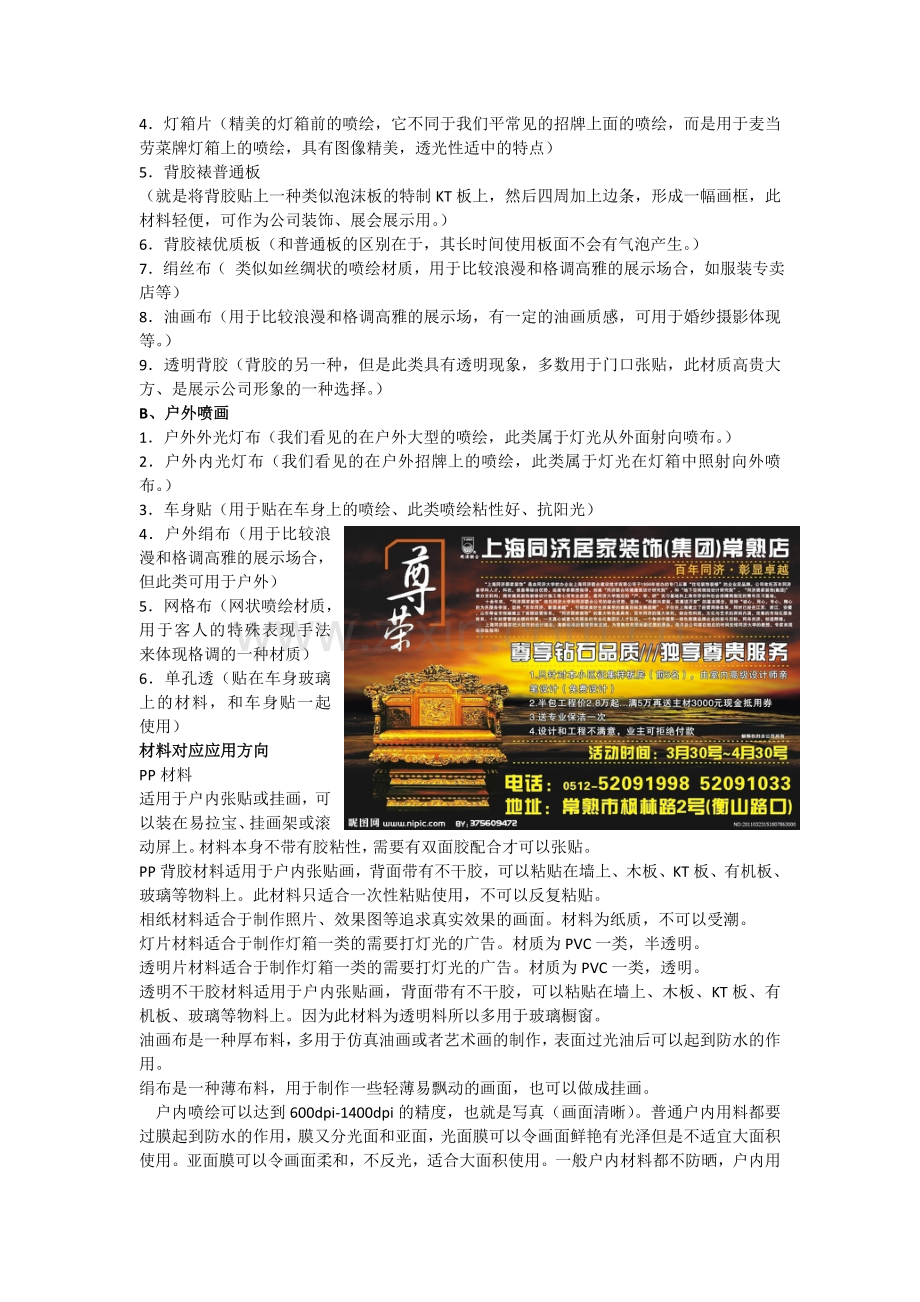

4．灯箱片（精美的灯箱前的喷绘，它不同于我们平常见的招牌上面的喷绘，而是用于麦当劳菜牌灯箱上的喷绘，具有图像精美，透光性适中的特点）
5．背胶裱普通板
（就是将背胶贴上一种类似泡沫板的特制KT板上，然后四周加上边条，形成一幅画框，此材料轻便，可作为公司装饰、展会展示用。）
6．背胶裱优质板（和普通板的区别在于，其长时间使用板面不会有气泡产生。）
7．绢丝布（ 类似如丝绸状的喷绘材质，用于比较浪漫和格调高雅的展示场合，如服装专卖店等）
8．油画布（用于比较浪漫和格调高雅的展示场，有一定的油画质感，可用于婚纱摄影体现等。）
9．透明背胶（背胶的另一种，但是此类具有透明现象，多数用于门口张贴，此材质高贵大方、是展示公司形象的一种选择。）
B、户外喷画
1．户外外光灯布（我们看见的在户外大型的喷绘，此类属于灯光从外面射向喷布。）
2．户外内光灯布（我们看见的在户外招牌上的喷绘，此类属于灯光在灯箱中照射向外喷布。）
3．车身贴（用于贴在车身上的喷绘、此类喷绘粘性好、抗阳光）
4．户外绢布（用于比较浪漫和格调高雅的展示场合，但此类可用于户外）
5．网格布（网状喷绘材质，用于客人的特殊表现手法来体现格调的一种材质）
6．单孔透（贴在车身玻璃上的材料，和车身贴一起使用）
材料对应应用方向
PP材料
适用于户内张贴或挂画，可以装在易拉宝、挂画架或滚动屏上。材料本身不带有胶粘性，需要有双面胶配合才可以张贴。
PP背胶材料适用于户内张贴画，背面带有不干胶，可以粘贴在墙上、木板、KT板、有机板、玻璃等物料上。此材料只适合一次性粘贴使用，不可以反复粘贴。
相纸材料适合于制作照片、效果图等追求真实效果的画面。材料为纸质，不可以受潮。
灯片材料适合于制作灯箱一类的需要打灯光的广告。材质为PVC一类，半透明。
透明片材料适合于制作灯箱一类的需要打灯光的广告。材质为PVC一类，透明。
透明不干胶材料适用于户内张贴画，背面带有不干胶，可以粘贴在墙上、木板、KT板、有机板、玻璃等物料上。因为此材料为透明料所以多用于玻璃橱窗。
油画布是一种厚布料，多用于仿真油画或者艺术画的制作，表面过光油后可以起到防水的作用。
绢布是一种薄布料，用于制作一些轻薄易飘动的画面，也可以做成挂画。
户内喷绘可以达到600dpi-1400dpi的精度，也就是写真（画面清晰）。普通户内用料都要过膜起到防水的作用，膜又分光面和亚面，光面膜可以令画面鲜艳有光泽但是不适宜大面积使用。亚面膜可以令画面柔和，不反光，适合大面积使用。一般户内材料都不防晒，户内用可以保持1-5年，户外用可以保持3-6个月。
材料规格为0.9米到1.5米。
户外喷绘一般精度为370-800dpi，也有1200-1440dpi的户外写真。户外材料有灯布、灯片、不干胶（车身贴）、网格布、单孔透、pp、背胶、相纸、绢布等。户外的画面都可以防水防晒，一般在户外都可以保持1-5年。材料规格为1米到3米。
灯布的抗拉力强，适合于户外大面积的广告画或灯箱。
网格布
网格布是一种网状布料，网格可以透视过去，有半透的效果。适合于做屏封。
不干胶
不干胶（也称车身贴）适合于做车体广告和一些要粘贴的广告，可以反复粘贴。
单孔透为网孔状不干胶，适合于做车体广告和地铁广告，可以反复粘贴。有半透的效果。

3.海报设计（纸张、种类、图片、用途）视频
海报是人们极为常见的一种招贴形式，多用于电影、戏剧、比赛、文艺演出等活动。海报中通常要写清楚活动的性质，活动的主办单位、时间、地点等内容。海报的语言要求简明扼要，形式要做到新颖美观。
铜版纸
胶版纸
其它纸包装
分类
一般来讲，海报从内容上看可以分为下列几类。
(一)电影海报
这是影剧院公布演出电影的名称、时间、地点及内容介绍的一种海报。这类海报有的
还会配 上简单的宣传画，将电影中的主要人物画面形象地绘出来，以扩大宣传的力度。
(二)文艺晚会杂技体育比赛等海报
这类海报同电影海报大同小异，它的内容是观众可以身临其境进行娱乐观赏的一种演
出活动 ，这类海报一般有较强的参与性。海报的设计往往要新颖别致，引人入胜。
(三)学术报告类海报
这是一种为一些学术性的活动而发布的海报。一般张贴在学校或相关的单位。学术类
海报具 有较强的针对性。
(四)个性海报
自己设计并制作,具有明显DIY特点的海报。
用途
1 广告宣传海报: 可以传播到社会中,为满足人们的利益.
2 现代社会海报: 较为普遍的社会现象,为大数人所接纳,提供现代生活的重要信息.
3 企业海报: 为企业部门所认可.他可以利用到控制员工的一些思想,引发思考.
4 文化宣传海报 : 所谓文化是当今社会必不可少的..无论是多么偏僻的角落.多么寂静的山林.都存在着文化.明星海报
4. x展架设计（规格、尺寸、用途、纸质、材料、图片）视频
外形小巧、由支撑工程塑料杆、透明挂画头、一个透明塑料可折叠方盘组成、透明薄膜袋包装。
使用范围：
◎ 适合集团企业、连锁企业、各行业总经销商、代理商进行铺天盖地式的广告宣传，它批量价格低、不需审批、柜台上的广告
市场地位：
它能迅速吸引消费者的眼光，引导关注与消费。一旦顾客进入卖场，就随时能感受到您的广告促销信息，选中的就是你的产品，对于促销起到四两拔千斤的作用。
在当今传媒过度的世界里，终端形象展示越来越重要。终端卖场促销POP有效地组合，能形成强大的广告冲击力，传递更丰富的产品和促销信息。有效的POP应用组合，如同形成了覆盖卖场的磁场，让顾客一旦进入卖场，就随时能感受到您的POP广告传来的信息。

X展架尺寸规格 W)60cm×(H)160cm 80cm×180cm
5.易拉宝设计（图片、规格、型材）视频
造型新颖、线条简洁、轻巧便携、方便运输、容易存放、安装简单、即挂即用、经济实用，主体采用铝合金材料，粘贴式铝合金横梁，支撑杆为铁合金材质，采用三节皮筋连接，侧封片采用工程塑料，产品美观，精致，质量稳定，性价比最优，实用性强。
材质
材质：塑钢、铝合金
类型
双面易拉宝、桌面易拉宝、电动易拉宝、折叠易拉宝、伸缩杆易拉宝、滚筒式易拉宝、宽底座易拉宝、圆形易拉宝、月芽形易拉宝。
尺寸
常见尺寸有：
100cm×200cm
120cm×200cm
用途
易拉宝是目前会议、展览、销售宣传等场合，使用频率最高，也最常见的便携展具之一。
6.宣传单设计（规格、尺寸、A3\4\5、 重量、图片）视频
宣传单主要是指四色印刷机彩色印刷的单张彩页,也包括单色机印刷的单色宣传单。一般复印机复印的单页文件也可以叫宣传单。
通俗点讲就是平常说的传单。分为两大类，一类是主要作用是推销产品、发布一些商业信息、或寻人启事之类。另外一类是义务宣传，例如宣传人们义务献血等。通常印刷厂印刷的宣传单是用157克双铜纸拼版印刷而成。
尺寸规格一般为：210x285mm 就是是一般的复印纸a4大小。
常见的尺寸有16开，32开，64开，看您的需要。
16开，出血尺寸是214×289mm（多数印厂是留2mm出血），成品尺寸是210×285mm。
32开，出血尺寸是214×144mm（多数印厂是留2mm出血），成品尺寸是210×140mm。
32开，出血尺寸是107×144mm（多数印厂是留2mm出血），成品尺寸是105×140mm。
印刷类设计稿都是用CMYK颜色模式。
宣传单页的规格通常是八开或十六开，纸张一般是105克、128克或157克铜版纸，正反面彩色印刷而成。
7.不干胶（尺寸、用途、纸张、图片）视频
不干胶也叫自粘标签材料，是以纸张、薄膜或特种材料为面料，背面涂有胶粘剂，以涂硅保护纸为底纸的一种复合材料。
纸张
不干胶标签大致分为两种：一是纸张类不干胶标签，二是薄膜类不干胶标签。
1、纸张类不干胶标签主要用于液体洗涤类产品以及大众化的个人护理产品上；薄膜类材料主要用于中高档的日化产品上。目 前，市场上的大众化个人护理用品及家用液洗产品占有较大比重，所以相应的纸张材料用得较多。
2、薄膜类不干胶标签常用PE、PP、PVC以及其它一些合成材料，薄膜材料主要有白色、亚光、透明三种。由于薄膜材料印刷适性不是很好，所以一般会作电晕处理或通过其表面增加涂层来增强其印刷适性。为了避免一些薄膜材料在印刷和贴标过程中变形或撕裂，部分材料还会经过方向性处理，进行单向拉伸或双向拉伸，例如经过双向拉伸的BOPP材料应用相当普遍。
压光书写纸、胶版纸标签 多用途标签纸，用于信息标签、条形码打印标签，特别适合高速激光打印，也适用于喷墨打印 。
铜版纸不干胶标签 多色彩产品标签的通用标签纸，适用于药品、食品、食用油、酒、饮料、电 器、文化用品的信息标签。
镜面铜版纸不干胶标签 高级多色彩产品标签用的高光泽度标签纸 ，适用于药品、食品、食用油、酒、饮料、电器、文化用品的信息标签。
铝箔纸不干胶标签 多色彩产品标签的通用标签纸，适用于药品、食品、文化用品的高档信息标签。
激光镭射膜不干胶标签 多色彩产品标签的通用标签纸，适用于文化用品、装饰品的高档信息标签。
易碎纸不干胶标签 用于电器、移动电话、药品、食品等防伪封签，剥离不干胶封签后标签纸马上破碎不可再利用。
热敏纸不干胶标签 适用于价格标记和其他零售用途等信息标签。
热转移纸不干胶标签 适用于微波炉、磅秤机、电脑印表机打印标签 。
可移除胶不干胶标签 面材有铜版纸、镜面铜版纸、PE（聚乙烯）、P P（聚丙烯）、PET（聚对苯二甲酸乙二醇酯）等材料 特别适合于餐具用品、家用电器、水果等信息标签。剥离不干胶标签后产品不留痕迹。
可水洗胶不干胶标签 面材有铜版纸、镜面铜版纸、PE（聚乙烯）、PP（聚丙烯）、PET（聚对苯二甲酸乙二醇酯）等材料 特别适合啤酒标签、餐具用品、水果等信息标签。经水洗涤后产品不留不干胶痕迹。
化学合成膜 PE（聚乙烯）不干胶标签面料有透明、光亮乳白色、亚光乳白色抗水、油及化学物品 等性能较重要的产品标签，用于卫生间用品、化妆品和其他挤压性包装的信息标签。
PP（聚丙烯）不干胶标签 面料有透明、光亮乳白色、亚光乳白色抗水、油及 化学物品等性能较重要的产品标签，用于卫生间用品和化妆品，适合热转移印刷的信息标签 。
PET（聚对苯二甲酸乙二醇酯）不干胶标签 面料有透明、亮金色、亮银色、亚金色、亚银色、乳白色、亚光乳白色抗水、油及化学物品等性能较重要的产品标签，用于卫生间用品、化妆品、电器、机械产品，特别适合耐高新产品的信息标签。
PVC不干胶标签 面料有透明、光亮乳白色、亚光乳白色抗水、油及化学物品等 性能较重要的产品标签，用于卫生间用品、化妆品、电器产品，特别适合耐高新产品的信息标签 。
PVC收缩膜不干胶标签 适用于电池商标专用标签。
化学合成纸 抗水、油及化学物品等性能较重要的产品标签，用于高档产品、环保用品的信息标签。
热转印不干胶聚酯材料系列产品 聚酯材料薄但强度高，表面涂层有利于油墨附着，高性能胶黏剂适合于多种表面，经加工印刷后应用于产品的标识等。
用途
包装行业行业：唛头标签、邮政包裹、信件包装、运输货物标示、信封地址标签；
商品行业：价格标签、产品说明标签、货架标签、条码标签、药品标签；
化工行业：油漆材料标示、汽油机油产品包装标示及各种特殊溶剂产品的标示；
电子电器行业用电子电器标签：各类电器上贴有众多耐久性不干胶标签，这些标签单位面积大，且数量多。另外，不干胶标签作为工业产品(电脑等)说明标识也有着广泛应用，这也带动了不干胶标签的需求。
物流行业的物流标签：近 年来，物流行业正在我国兴起，现代物流对可变信息打印标签的需求越来越多，如储运标签、行李标签、超市标签等。
医药行业用医药标签：药品包装已越来越多地采用不干胶标签，随着非处方药的上柜销售，药品生产厂和消费者更加重视药品包装，这在很大程度上将促使药品生产企业加快由传统标签向自黏性标签转换的步伐。
不干胶贴纸是在广告行业中使用非常广泛的一种多种途广告材料，它与即时贴刻字机组成最佳配合，刻出的产品广泛适用于灯箱、招牌制作（裱制）、车身广告制作、永久性指示牌、标牌、电脑切割图案、橱窗图案、展板制作等多方面。
该产品背胶为丙烯酸溶剂型压敏胶、粘合力优秀，高分子压延聚乙烯基面胶皮，具有多色彩、色彩保持力强且色彩均匀的特点，具有良好的耐候性和耐污染性，抗收缩性能好，有着长达三年以上的使用寿命，是普通门面装潢具有性价比的一种方法。
其他行业：防伪标签、加密标签、防盗标签。
尺寸
按照割字机和不干胶的材料来，不干胶的宽度在割字机上面是600mm的宽，无限长，颜色都是正色，有各种颜色。
8.单面透（尺寸、用途、材料、图片）视频
单面透：又称单透贴、“遮阳打孔单面透”，是由黑、白PVC层压附着压敏粘胶和释放纸的一种效果很好的广告材料，适用于张贴橱窗、玻璃门窗、玻璃幕墙或交通工具的玻璃面，既有遮挡阳光的用途，又有广告宣传的效果。
产品特点
具有非常好的透光性； 2、正反面（画面）效果十分清晰； 3、画面打灯后效果晶莹剔透，非常漂亮，整个厨窗就像一个灯箱一样； 4、吸墨性与显色性非常好，解决了传统单透贴冬天容易流墨的问题； 5、画面容易清洗，不积灰尘。
用途
1、公共汽车候车亭、展览中心、电话亭、会议中心以及户外随处可见的玻璃幕墙。
2、公共汽车、出租车后车窗、大型高级商务轿车、地铁、货运车辆的车身广告。
3、快餐店、连锁餐厅、加油站、百货商店、超级市场、银行、休息室、宾馆、汽车旅馆、小型零售店等处的玻璃橱窗。
规格
0.98 / 1.07 / 1.27 / 1.37 / 1.5 * 30M / 50M
9.车贴（尺寸、材料、用途、图片）
车贴，就是贴在汽车、摩托车及其他车辆的贴纸，起美化作用。车贴于1887年4月20日在巴黎举办的世界第一场赛车比赛中首次亮相。汽车贴纸基本可以分为运动贴纸、改装贴纸和个性贴纸三类。
用途
车贴除了可以美化车子、警醒他人和表达个性以外，还可以保护漆面，遮盖划痕。如果车不小心刮伤了几道划痕，影响车的美观，不妨贴上车贴。另外如果车子用的是反光材料，贴了车贴会在夜间提高行车的安全。
尺寸
全身车贴：长宽中有一边的尺寸超过1.5米，达三米以上就称 为全身车贴；对于全车各部分所贴贴纸的总称,如果车身黑覆 盖有很多贴纸,其尺寸远远超过大贴,也要全身车贴. 车身大贴：长宽中有一边的尺寸超过一米，但不超过1.5米， 就称为大贴；常见尺寸20X110cm,30X100cm,20X125cm等车身中贴：长宽中有一边的尺寸不超过一米，但不低于0.5米 的，就称为中贴，常见尺寸13X95cm,20X80cm等车身小贴：即是根据自己的爱好在车身上随意粘贴的贴纸， 尺寸没有严格限制，如卡通贴，大中贴均可做成随意贴。尺 寸长宽一般不超过30CM.常见尺寸有13X13cm,8X26cm等. 车身大中贴:比小贴大些但又比中贴小,故称为大中贴,尺寸也 没有严格限制,常见尺寸有30X40CM左右 你可以按自己的要求选择不同品质与不同效果的材料。
材料
车贴的材料主要是可以适应户外条件的PVC户外专用胶贴纸，它要求与比普通的广告级材料更具耐磨与防UV等，材质和色彩虽然没有服装的面料那么丰富，但是也有普通、夜光、金属反光、镭射反光、金属拉丝等等很多种选择。
10.了解店里各种材料
PVC型材
PVC材料即聚氯乙烯，它是世界上产量最大的塑料产品之一，价格便宜，应用广泛，聚氯乙烯树脂为白色或浅黄色粉末。根据不同的用途可以加入不同的添加剂，聚氯乙烯塑料可呈现不同的物理性能和力学性能。在聚氯乙烯树脂中加入适量的增塑剂，可制成多种硬质、软质和透明制品。

芙蓉板（泡沫板）
芙蓉板又名（弗龙板）芙蓉板单面复合PVC发泡板，ABS面芙蓉板,亚克力面板，ABS面不能用于户外。芙蓉板是一种新型的化工材料，是以聚乙烯为主要原料，添加各种助剂，经化学架桥发泡而成，单面复合PVC板。不吸水，不分解，不腐烂，亦不受雨水和潮湿影响；抗老化，抗紫外线照射；耐油，耐酸，耐碱和其它
有机化学成分腐蚀；吸音，隔音，隔热保温;质地轻，易储运、加工、切割、雕刻等。用于电脑雕刻，丝网印刷，广告标牌，展板，标志用板等 芙蓉版用于雕刻的主要优点是能体现立体效果，雕刻后的图案喷上彩色油漆，效果好，且价格较普通的PVC板便宜得多

亚克力
亚克力也叫PMMA或者亚加力。都是英文acrylic 的中文叫法，翻译过来其实就是有机玻璃。化学名称为聚甲基丙烯酸甲酯。香港人多叫亚加力，是一种开发较早的重要热塑性塑料，具有较好的透明性、化学稳定性和耐候性，易染色，易加工，外观优美，在建筑业中有着广泛的应用。有机玻璃产品通常可以分为浇注
板、挤出板和模塑料。
双色板
双色板是以ABS为基材，通过丝网刮漆烘干（俗称：色板）或压聚金属固化物（如：金、银）等工艺生产的一种新型柔性装饰、装潢材料。由于双色板具有ABS本身的抗冲击性、耐热性和耐低温性，同时，也具备易於加工、成品尺寸稳定等特性，近年来更是倍受建筑装潢装饰、展览展示、广告制作、标识制作等行业广泛应用。
产品特点：易切割、锯、烫印、雕刻、弯曲及粘贴。
产品标准：色层厚度为0.1mm，金属层厚度为0.2mm，成品厚度为1mm、1.5mm和3mm（正常误差一般 <2mm）。
产品用途：标牌、灯箱、看板、礼品奖牌、商业空间指示系统。
产品规格：板材尺寸是600×1200mm，板材厚度有1mm，1.5mm、3mm等三种规格
30mm角铁 50mm角铁
角钢俗称角铁，是两边互相垂直成角形的长条钢材。有等边角钢和不等边角铁
角钢之分。等边角钢的两个边宽相等。其规格以边宽× 边宽×边厚的毫米数表示。如“∠30×30×3”，即表示边宽为30毫米边厚为3毫米的等边角钢。
用途
角钢可按结构的不同需要组成各种不同的受力构 件，也可作构件之间的连接件。 广泛地用于各种建筑结构和工程结构，如房梁、桥梁、输电塔、起重运输机械,船舶、工业炉、反应塔、容器架以及仓库货架等。
不干胶
不干胶是一种材料，也叫自粘标签材料，是以纸张、薄膜或其它特种材料为面料，背面涂有胶粘剂，以涂硅保护纸为底纸的一种复合材料。
