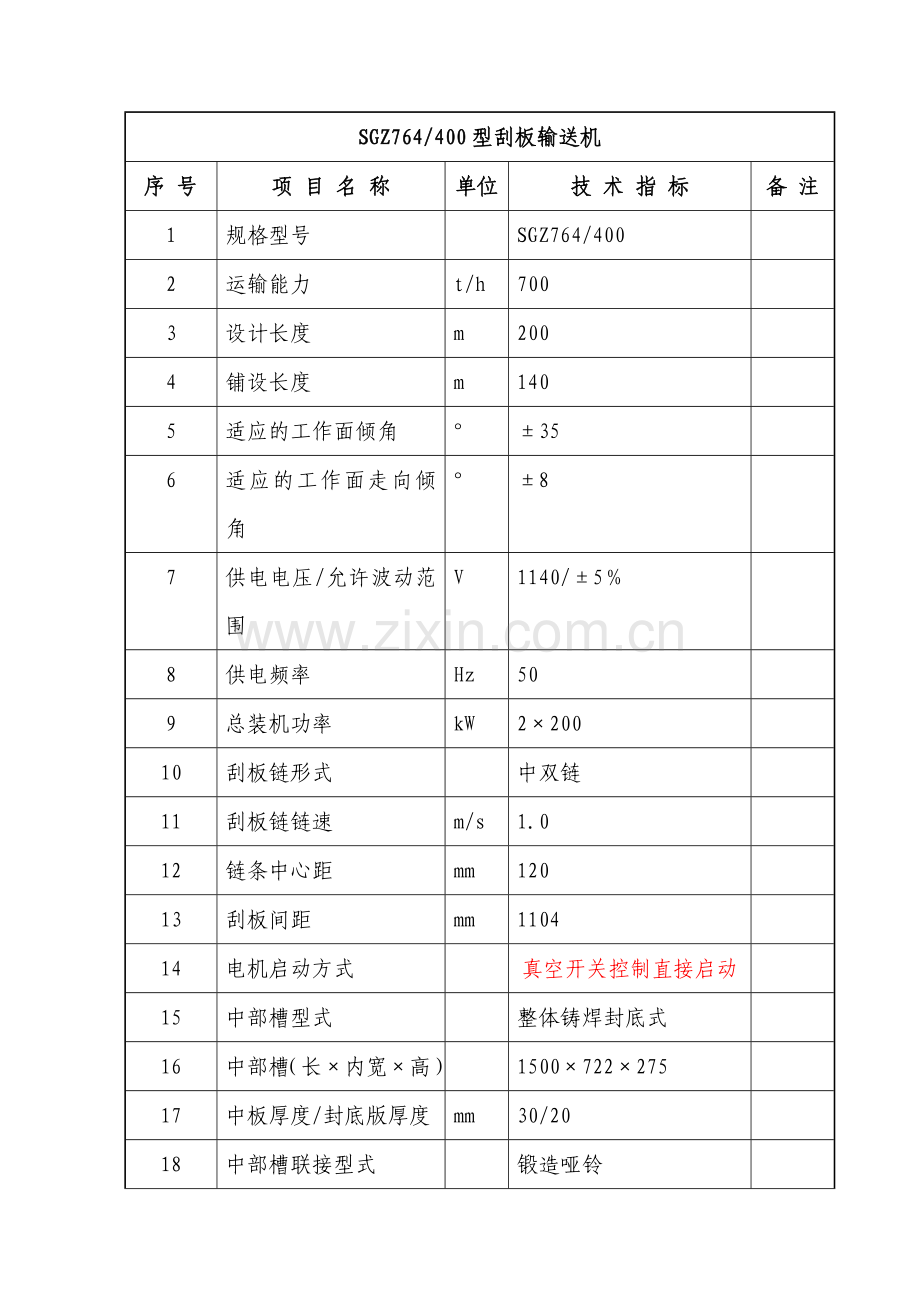

SGZ764/400型刮板输送机
序 号
项 目 名 称
单位
技 术 指 标
备 注
1
规格型号

SGZ764/400

2
运输能力
t/h
700

3
设计长度
m
200

4
铺设长度
m
140

5
适应的工作面倾角
°
±35

6
适应的工作面走向倾角
°
±8

7
供电电压/允许波动范围
V
1140/±5％

8
供电频率
Hz
50

9
总装机功率
kW
2×200

10
刮板链形式

中双链

11
刮板链链速
m/s
1.0

12
链条中心距
mm
120

13
刮板间距
mm
1104

14
电机启动方式

真空开关控制直接启动

15
中部槽型式

整体铸焊封底式

16
中部槽（长×内宽×高）

1500×722×275

17
中板厚度/封底版厚度
mm
30/20

18
中部槽联接型式

锻造哑铃

19
控制方式

QIZ系列组合开关箱

20
卸载方式

端卸

21
紧链方式

闸盘紧链

22
驱动装置的布置方式

平行布置

23
采煤机牵引方式

齿轮—销轨无链牵引

24
在满载条件下能否正常启动

能正常起动

25
电机冷却方式及参数

水冷

26
噪音
dB
≤90

刮板机链轮
序 号
项 目 名 称
单位
技 术 指 标
备 注
1
结构形式

φ26×92 八齿链轮组件与减速器间采用联轴器联接，采用进口机械密封

2
齿数

八齿

3
齿面硬度

淬火硬度HRC 45～50HRC

4
深度
mm
＞8

刮板机溜槽
序 号
项 目 名 称
单位
技 术 指 标
备 注
1
联接处垂直方向适应角度
°
±2

2
联接处水平方向适应角度
°
±1

3
中板材料

NM360

4
底板材料

Q345

5
哑铃强度
kN
≥1800

6
底链检查装置形式

每隔10节中部槽设置1节开天窗槽

7
溜槽寿命
Mt
1.2

刮板机链条和刮板
序号
项 目 名 称
单位
技 术 指 标
备 注
1
机构型式

中双链

2
链条制造厂商

良达发兴

3
链环规格(D×T)
mm
26×92

4
链条材料：

23Mn2NiCrMoA

5
破断强度
KN
≥850

6
链条安全系数

5.4

6
刮板材质

合金锻钢

7
刮板使用寿命
Mt
1

减速器
序 号
项 目 名 称
单位
技 术 指 标
备 注
1
生产厂家

山能机械

2
规格型号

JS200

3
功率
kW
200

4
输入转速
rpm
1480

5
速比

39.737
