利用ansoft进行电磁铁的3D仿真
整理：舒伟方，记录一下自己的操作过程，存在一些不足之处望大家指点一二。

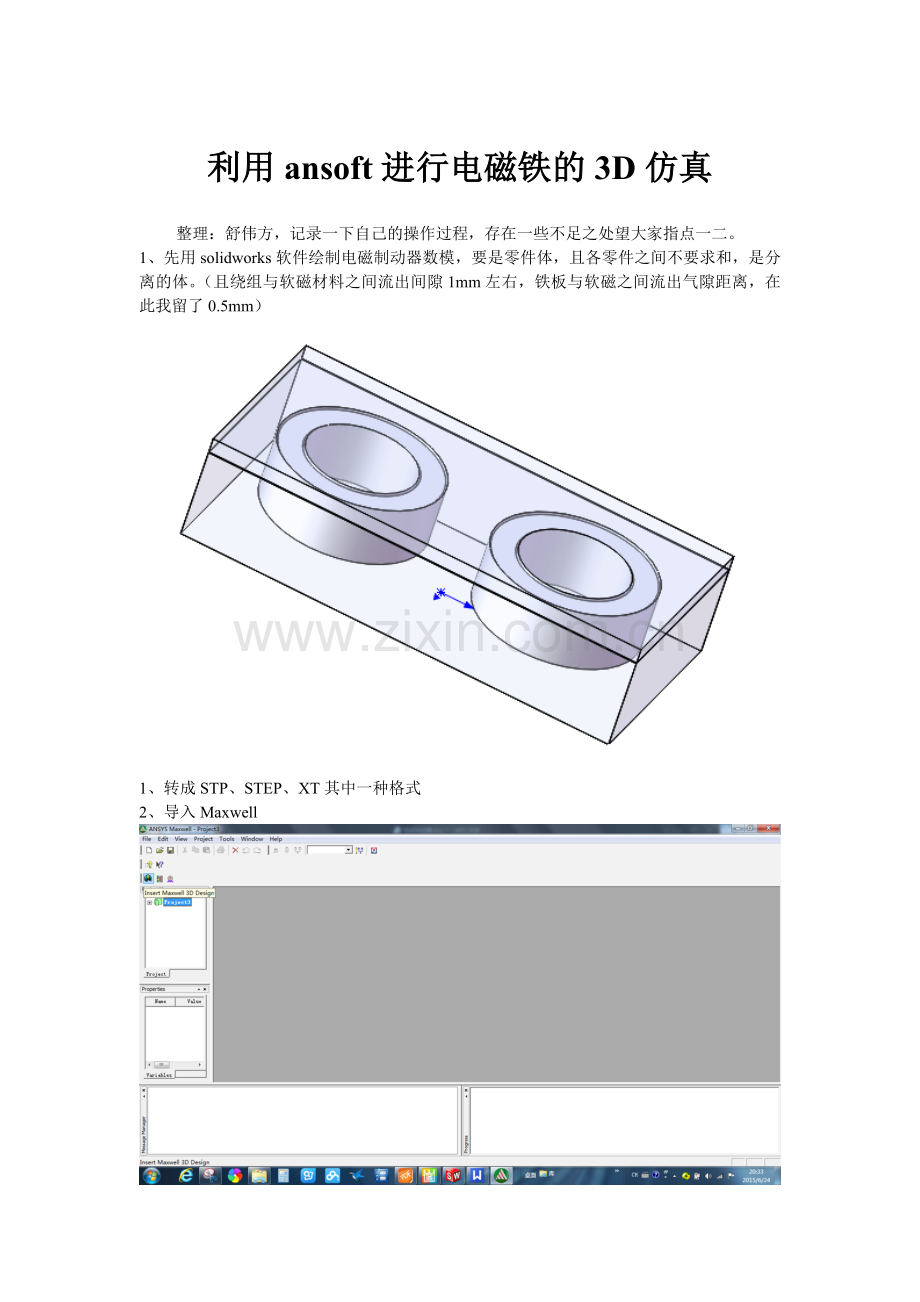

1、先用solidworks软件绘制电磁制动器数模，要是零件体，且各零件之间不要求和，是分离的体。（且绕组与软磁材料之间流出间隙1mm左右，铁板与软磁之间流出气隙距离，在此我留了0.5mm）

1、 转成STP、STEP、XT其中一种格式

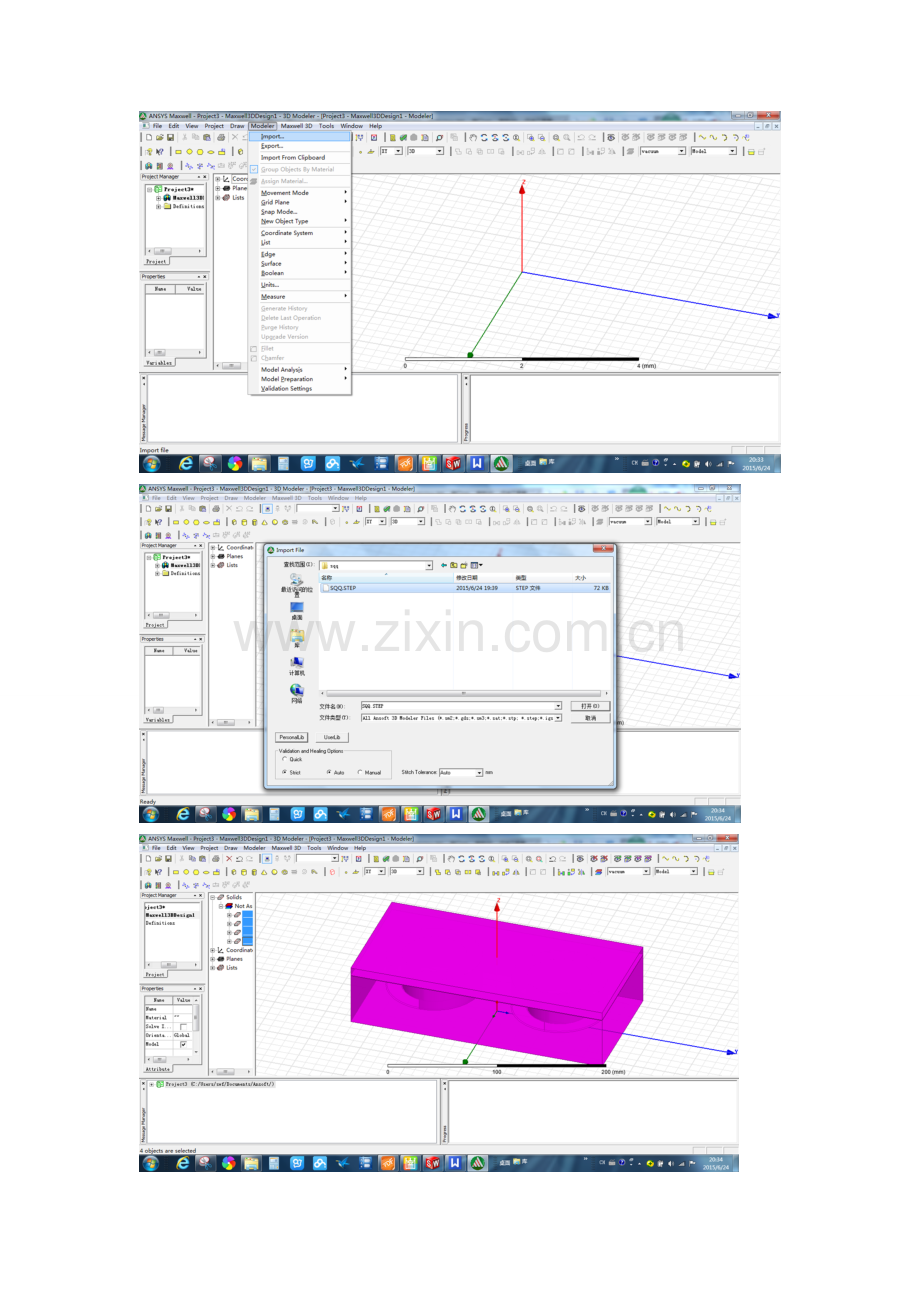

2、 导入Maxwell

3、 设置求解器类型

4、 设置零件材料
先设置零件材料库，将路算里的材料库导入，且设置为默认

设置零部件材料
选中相应数模

5、 设置绕组电流激励源
现将零件设置成透明的

在绕组上分出施加激励的面，选中绕组

可见YX方向可将绕组对称剖开

分离面

将多余的面删除

选中面1施加电流源

根据实际情况施加电流且注意电流流向，类型选择stranded（其中电流大小为单根电流乘以匝数）

6、 添加求解域

输入扩大百分比为10%
8输入求解电感及吸力

勾上

输入圈数

选中被吸的铁板

选中铁板后添加吸力求解

9、 添加setup，默认便可

分析

10、 查看结果
选中软磁和铁块

吸力是Z方向

力为-2.1kn，方向为z负方向
电感如下

可见线圈1自感54mH，线圈12互感2.56mH，线圈2自感54.42mH
再根据两个电感是串联还是并联计算总电感
公式如下
