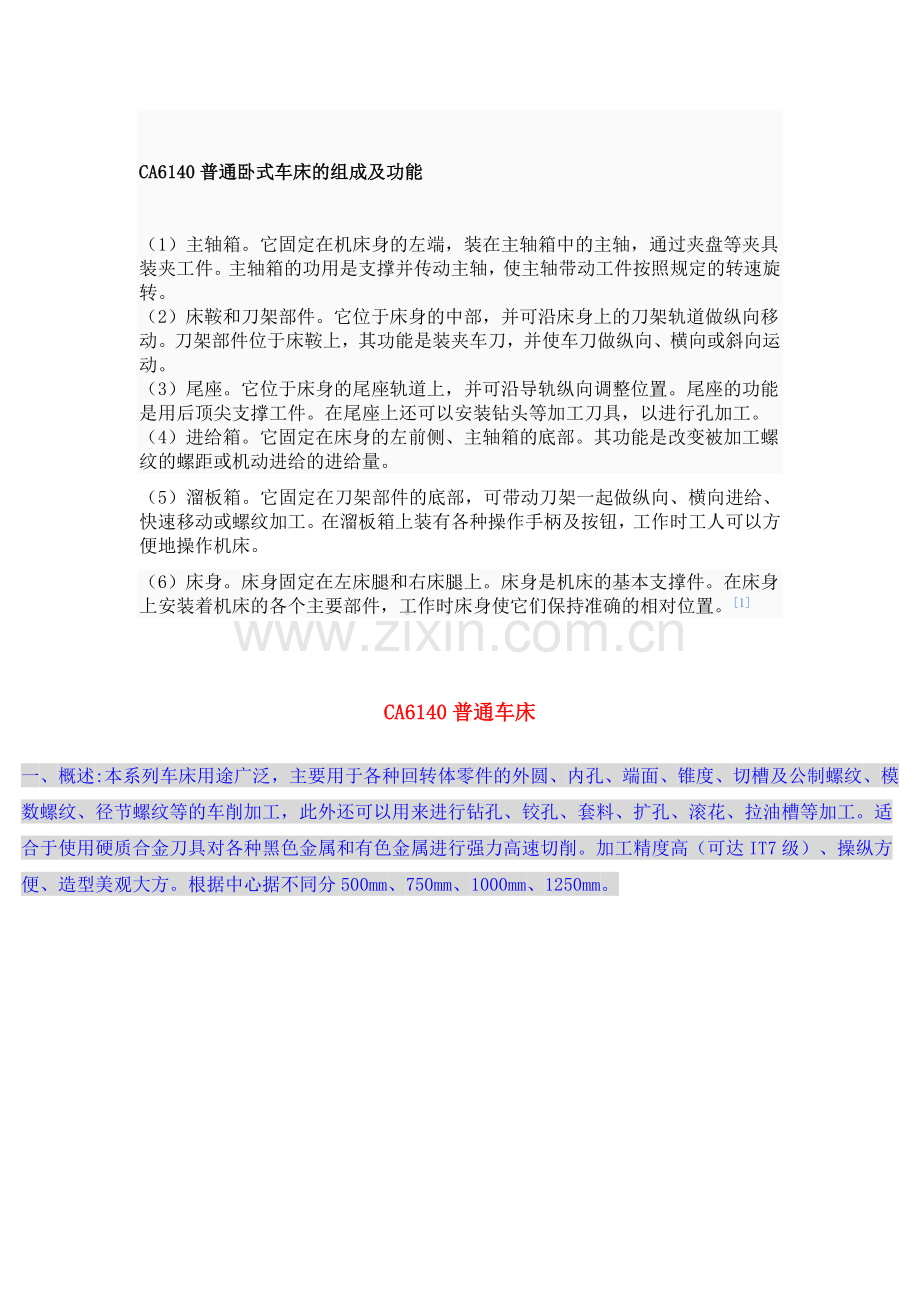

CA6140普通卧式车床的组成及功能
（1）主轴箱。它固定在机床身的左端，装在主轴箱中的主轴，通过夹盘等夹具装夹工件。主轴箱的功用是支撑并传动主轴，使主轴带动工件按照规定的转速旋转。
（2）床鞍和刀架部件。它位于床身的中部，并可沿床身上的刀架轨道做纵向移动。刀架部件位于床鞍上，其功能是装夹车刀，并使车刀做纵向、横向或斜向运动。
（3）尾座。它位于床身的尾座轨道上，并可沿导轨纵向调整位置。尾座的功能是用后顶尖支撑工件。在尾座上还可以安装钻头等加工刀具，以进行孔加工。
（4）进给箱。它固定在床身的左前侧、主轴箱的底部。其功能是改变被加工螺纹的螺距或机动进给的进给量。
（5）溜板箱。它固定在刀架部件的底部，可带动刀架一起做纵向、横向进给、快速移动或螺纹加工。在溜板箱上装有各种操作手柄及按钮，工作时工人可以方便地操作机床。
（6）床身。床身固定在左床腿和右床腿上。床身是机床的基本支撑件。在床身上安装着机床的各个主要部件，工作时床身使它们保持准确的相对位置。[1]

CA6140普通车床
一、概述:本系列车床用途广泛，主要用于各种回转体零件的外圆、内孔、端面、锥度、切槽及公制螺纹、模数螺纹、径节螺纹等的车削加工，此外还可以用来进行钻孔、铰孔、套料、扩孔、滚花、拉油槽等加工。适合于使用硬质合金刀具对各种黑色金属和有色金属进行强力高速切削。加工精度高（可达IT7级）、操纵方便、造型美观大方。根据中心据不同分500mm、750mm、1000mm、1250mm。

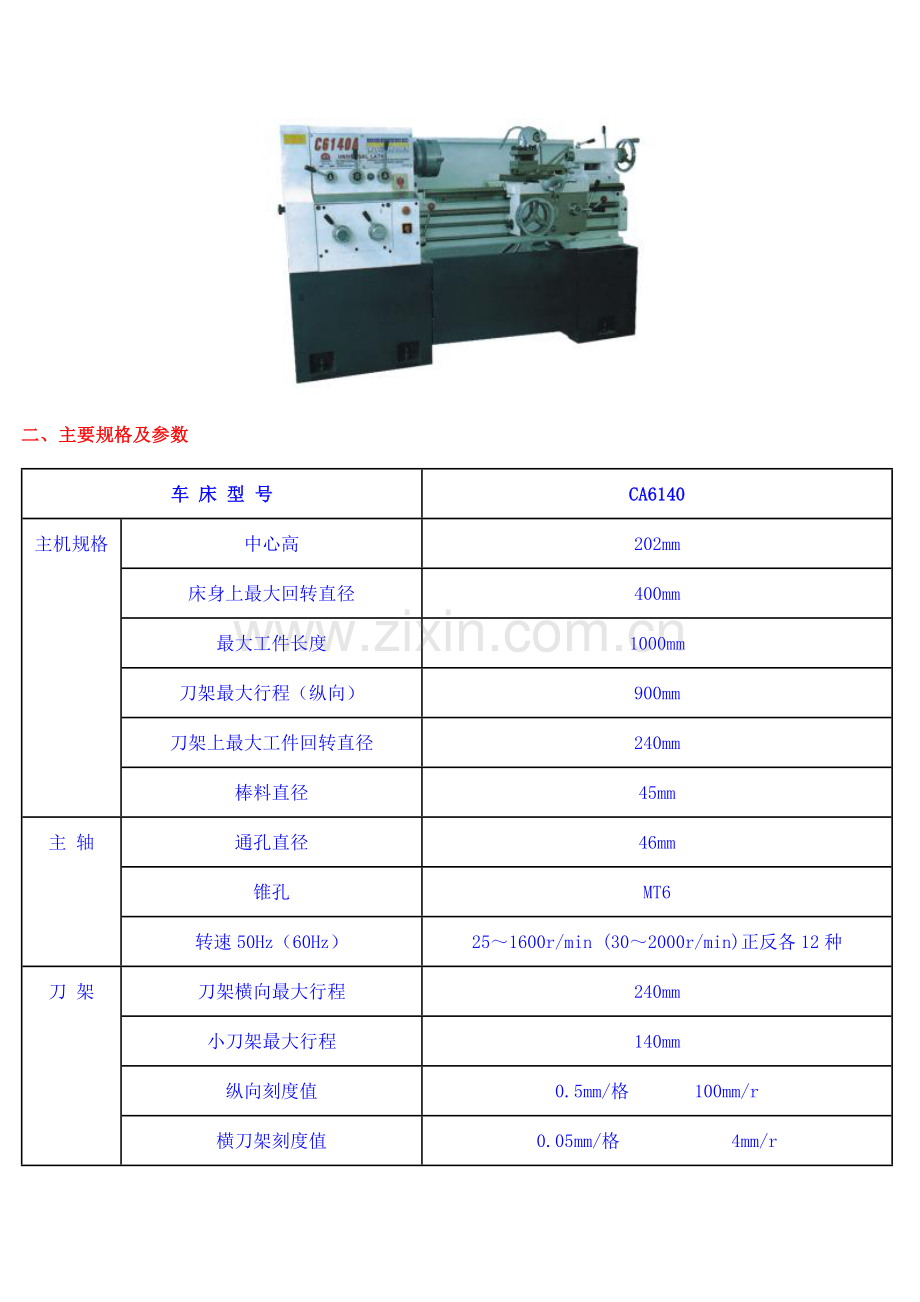

二、主要规格及参数
车 床 型 号
CA6140
主机规格
中心高
202mm
床身上最大回转直径
400mm
最大工件长度
1000mm
刀架最大行程（纵向）
900mm
刀架上最大工件回转直径
240mm
棒料直径
45mm
主 轴
通孔直径
46mm
锥孔
MT6
转速50Hz（60Hz）
25～1600r/min (30～2000r/min)正反各12种
刀 架
刀架横向最大行程
240mm
小刀架最大行程
140mm
纵向刻度值
0.5mm/格 　　　100mm/r
横刀架刻度值
0.05mm/格 　     4mm/r
小刀架刻度值
0.05mm/格 　　   3mm/r
刀架回转角度范围
１／格
主轴中心线至刀具支承面距离
27mm
刀杆截面尺寸（高*宽）
25mm*20mm
纵向进给量
0.04～2.16 mm/r　　　　138种
横向进给量
0.02～1.08 mm/r　　　　138种
主轴中心线到方刀架侧面最大距离
205 mm
尾 座
顶尖套内孔锥度
MT4
顶尖套最大移动量
130mm
横向最大移动量
±10mm
螺 纹
公制
0.45～20mm/r 　　　　30种
英制
80～ n/1" 　　　　35种
模数
0.25～10mm 　　　　　25种
径节
160～DP 　　　　　30种
电 机
主电机
YD132M-8/4 　B5　 TH　 3/4.5　 KW
主电机转速50HZ（60HZ）
750/1500  r/min  (900/1800 r/min)
冷却泵电机
AYB-20TH 　　 　0.115 KW
外形尺寸
长*宽*高
中心距　
500mm
1700mm*900mm*1250mm
750mm
1950mm*900mm*1250mm
1000mm
2150mm*900mm*1250mm
1250mm
2350mm*900mm*1250mm
净 重
中心距
500mm
1250kg
750mm
1350kg
1000mm
1450kg
1250mm
1550kg
皮带
主传动三角皮带型号规格
A -1950 mm
CA6140
普通卧式车床
