许继电源有限公司 WZJ-11 微机直流绝缘监测装置使用说明书

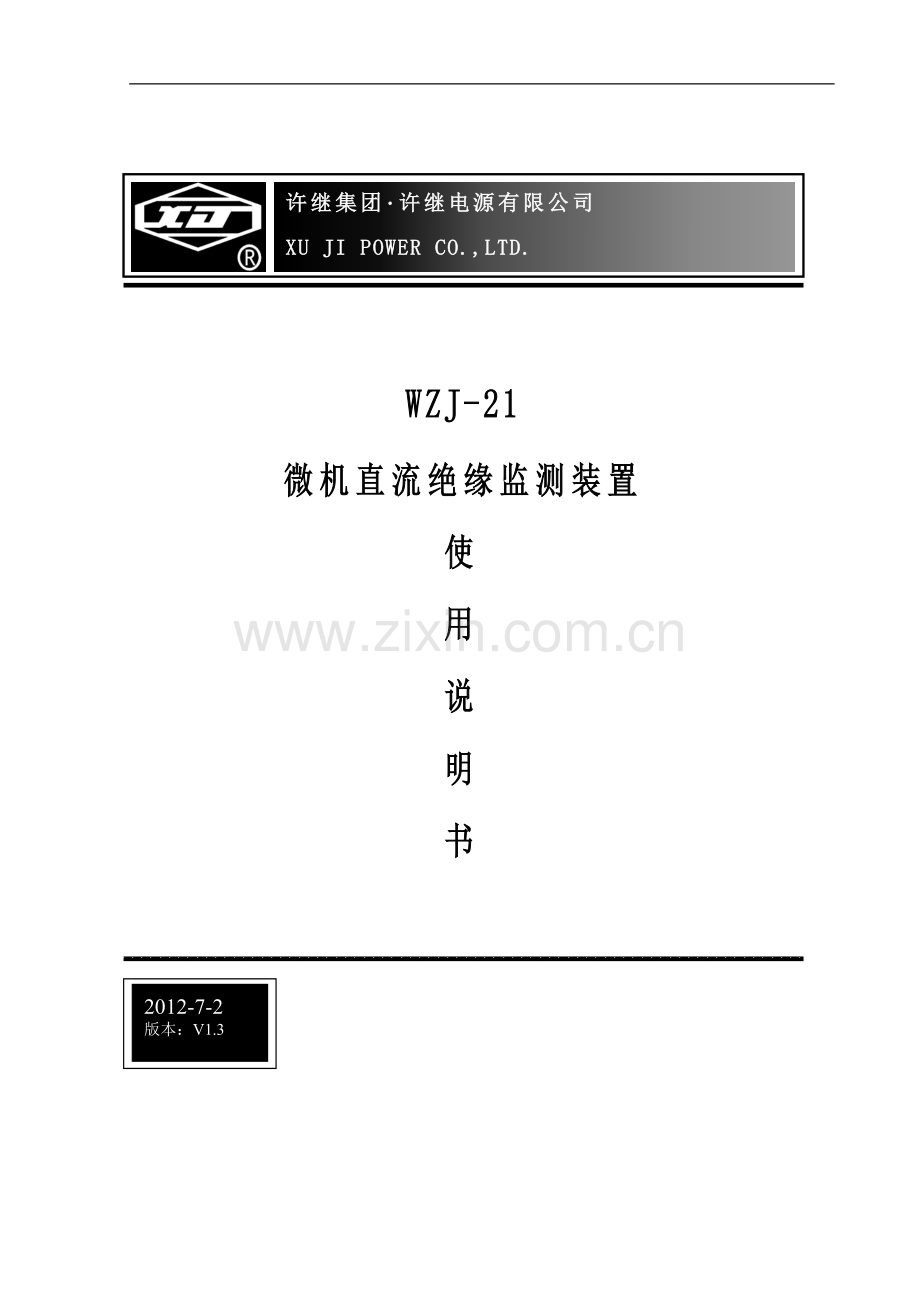

许继集团･许继电源有限公司
XU JI POWER CO.,LTD.

WZJ-21
微机直流绝缘监测装置
使
用
说
明
书

许继电源有限公司
XU JI POWER CO.,LTD.

2012-7-2
版本：V1.3

第 0 页 共 16 页
许继电源有限公司 WZJ-21微机直流绝缘监测装置使用说明书

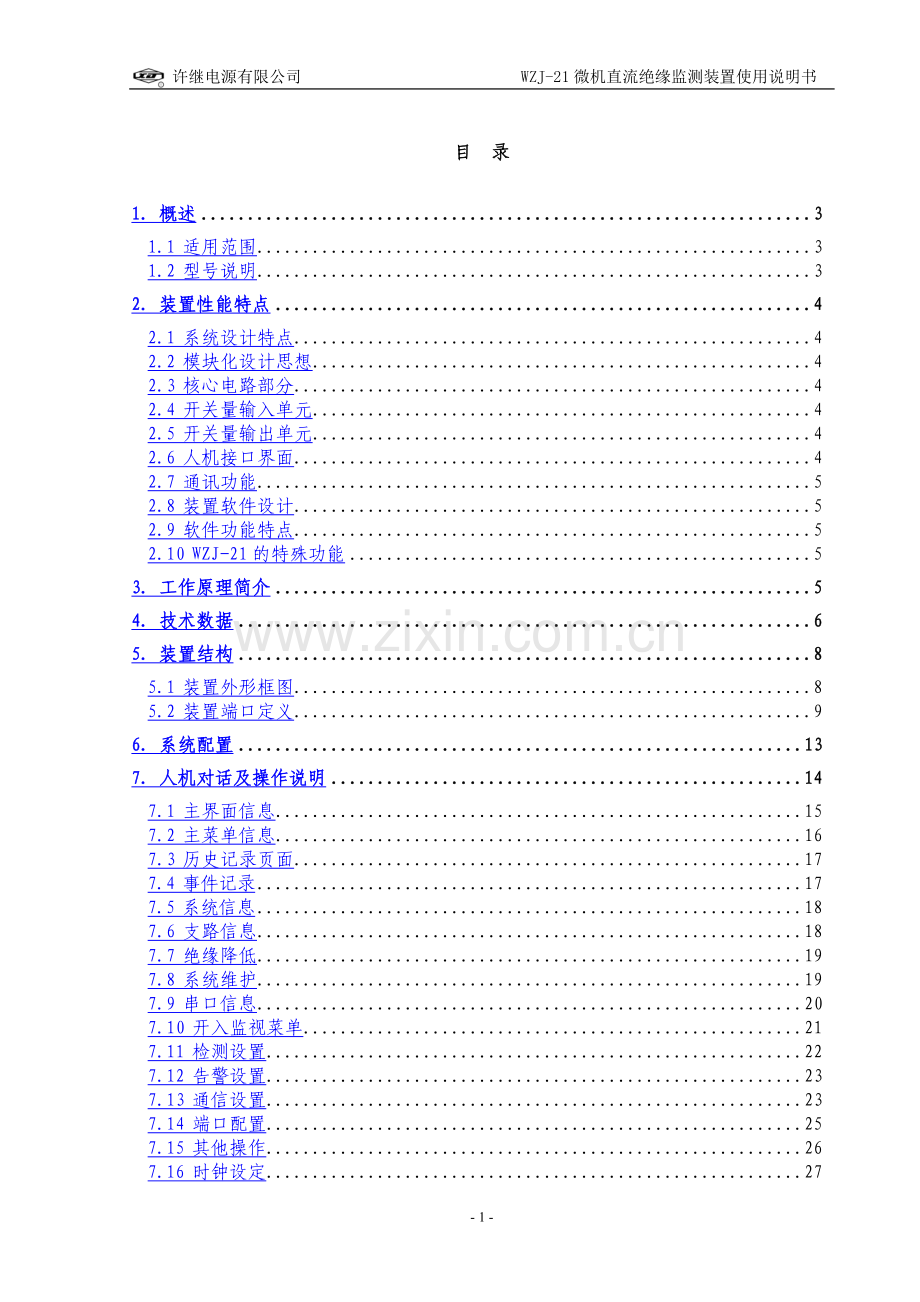

目 录

1. 概述 3
1.1 适用范围 3
1.2 型号说明 3
2. 装置性能特点 4
2.1 系统设计特点 4
2.2 模块化设计思想 4
2.3 核心电路部分 4
2.4 开关量输入单元 4
2.5 开关量输出单元 4
2.6 人机接口界面 4
2.7 通讯功能 5
2.8 装置软件设计 5
2.9 软件功能特点 5
2.10 WZJ-21的特殊功能 5
3. 工作原理简介 5
4. 技术数据 6
5. 装置结构 8
5.1 装置外形框图 8
5.2 装置端口定义 9
6. 系统配置 13
7. 人机对话及操作说明 14
7.1 主界面信息 15
7.2 主菜单信息 16
7.3 历史记录页面 17
7.4 事件记录 17
7.5 系统信息 18
7.6 支路信息 18
7.7 绝缘降低 19
7.8 系统维护 19
7.9 串口信息 20
7.10 开入监视菜单 21
7.11 检测设置 22
7.12 告警设置 23
7.13 通信设置 23
7.14 端口配置 25
7.15 其他操作 26
7.16 时钟设定 27
7.17 密码修改 27
7.18 工厂设置 28
7.19 系统设置 29
7.20 馈电设置 31
7.21 馈线配置 32
7.22 CT地址 33
7.23 支路调试 33
7.24 环路设置 35
7.25 校正测试 35
8. 安装调试 37
8.1 通电前检查 37
8.2 在线查看 37
9. 运输贮存 37
10. 开箱及检查 37
11. 随机文件 38
12. 保修服务 38
12.1 保修条件 38
12.2 保修期限 38
12.3 保修办法 38

1. 概述
1.1 适用范围
直流绝缘监测装置在直流系统中起到了极其重要的作用。运行实践证明，直流系统接地的危害不仅使继电保护装置误动、拒动，甚至会造成采用直流控制的一次设备误动、拒动，严重危及电力系统安全稳定运行。所以，必须实时在线监测直流系统的对地绝缘状况，出现接地时要及时排除故障。
结合我公司WZJ-11系列微机直流绝缘监测装置在电力系统内多年的运行经验，开发了WZJ-21型微机直流绝缘监测装置(以下简称为WZJ-21装置)，它可以实时在线监测直流母线及支路的绝缘状况，在出现直流接地时可以迅速查找并确定接地的母线或支路，并发出告警信号；绝缘报警信息还可通过RS485通讯上传至上位机 。WZJ-21装置采用平衡桥及不平衡桥相结合的原理，检测母线对地绝缘状态，不向直流系统注入信号，不受直流馈线对地电容影响。该装置能够适用电厂、变电站等场所使用的多种复杂的直流系统。

WZJ － 21

设计序号

微机直流绝缘监测装置
1.2 型号说明

1.2.1附件说明
WZJ-21装置用以监测支路的附件分为两种：(1).FCT-23（24）智能互感器;(2)FLR-23漏电流信号采集模块和与其配合使用的FCT-23智能互感器。
FCT-23(24)采用磁调制原理，应用自稳零电路，能够可靠地将直流系统馈线支路漏电流模拟信号转换数字量，通过RS485接口上送给上级装置。具有不易受环境温度温度影响，不对直流系统产生不良影响的优势，可单独应用于馈线支路较少的直流系统。
FLR-23可以同时采集24路FCT-23的漏电流信息，然后通过RS485接口上送至上级装置。FLR-23配合FCT-23使用，可以应用于馈线支路较多的直流系统。

2. 装置性能特点
2.1 系统设计特点
整个直流系统采用分散测量，集中管理的集散模式，这种设计思想使系统组成层次分明，扩容方便、灵活。
监测绝缘信息无须向直流系统中注入任何信号，对直流系统无不良影响。
能够抵抗直流系统对地大电容所造成的不良影响。
所使用的智能互感器能够抗剩磁影响，可以长期可靠运行。
所使用的智能互感器与WZJ-21装置之间进行数字化通讯，系统接线简洁，抗干扰能力强。
WZJ-21装置作为主机能够实时采集并显示两段母线的电压信息和绝缘信息，出现异常能够立即告警。电压告警门限和绝缘告警门限值可自由设定，灵活可靠。
能够存储大量的告警记录信息和事件记录信息，便于对系统故障原因进行排查。
2.2 模块化设计思想
系统采用模块化结构设计思想，每部分承担相对独立的工作，不影响其它部分的工作，一方面提高了系统的可靠性，另一方面也使得系统更便于维护管理。
2.3 核心电路部分
WZJ-21装置采用ARM920T作为内核，主频200MHz，速度快，提高了系统的运行效率。主电路以CPU为核芯，扩展了各种存储器，包括32M SDRAM、2M NOR FLASH、64M NAND FLASH以分别存储各种数据，进行数据备份。多种存储器提高了数据的存储能力，保证了系统运行的数据可靠性。
2.4 开关量输入单元
开关输入单元集成在WZJ-21装置内部，共15路，24V电源驱动。对事件处理迅速、实时、准确，增强了系统的可靠性并便于维护管理。
2.5 开关量输出单元
开关量输出单元集成在WZJ-21装置内部，共7路，大容量DC 24V继电器，确保驱动能力，可直接进行控制DC 220V直流量。
2.6 人机接口界面
新型人机接口界面，大屏幕点阵式真彩色液晶显示器，全汉字显示，分辨率320×240,窗口式界面，界面简洁美观，操作方便；触摸屏输入及菜单式设计，并具有强大的在线帮助功能和组态功能，用户使用无后顾之忧，极大地方便了操作和维护。
2.7 通讯功能
WZJ-21装置提供RS-232、RS-485多种通讯方式与上位机进行通讯，用户可根据需要选择任何一种通讯方式与后台通讯。大大方便了设备的维护管理。
2.8 装置软件设计
整个WZJ-21装置采用硬件看门狗监视系统软件的运行，同时软件在设计上采用了软件陷阱、运行数据多级单元存储等多种技术，保证了系统在运行的可靠性和存储数据的不丢失,并且本身具备在线诊断和自恢复的能力。
2.9 软件功能特点
WZJ-21装置软件系统在综合了多年来直流系统的使用经验，加入了数据输入有效性检查、浮动菜单的实现以及人性化的提示帮助功能。这些功能可以防止系统出现令人难以预料的错误，在一定程度上减少用户的误操作，并帮助用户及时发现解决问题。
2.10 WZJ-21的特殊功能
在某些支路出现绝缘降低(绝缘电阻值未达到用户所设定的告警门限值)，但此时母线由于多条支路并联引起绝缘告警，系统可以动态的显示绝缘降低支路的正负母线对地电压信息和绝缘信息，便于用户及时进行排查，早日解除隐患。
在出现正负母线和支路平衡接地时，系统可以准确监测到接地支路和绝缘电阻。
可监测正负母线绝缘等值下降及多条支路同时发生一点接地或平衡接地故障。
支路巡检速度基本与支路数量无关。
如果环路的负载阻抗大于3kΩ，在对环路进行提前设置后，能准确检测环路的绝缘信息，消除环路存在对绝缘监测造成的不良影响。
具有GPS校时功能，B码校时功能。

3. 工作原理简介
根据用户设定，本装置采用非平衡电桥或者平衡电桥原理进行检测。平衡电桥原理根据直流智能互感器监测系统的漏电流，根据欧姆定律算出对地的电阻值。非平衡电桥的原理是，切换电桥的状态，系统模拟平衡和非平衡两个状态，依据平衡状态的正负母线对地电压和漏电流，非平衡状态的正负母线对地电压和漏电流，按照解算二元一次方程组，计算出母线的正负对地电阻。系统默认工作在非平衡电桥模式下，如图1
所示。
通过电子开关的切换，本装置可同时监测I段控母，II控母及母线所带支路对地的绝缘情况。支路采用智能互感器采集系统漏电流，采样精度高，抗干扰能力强，抗直流系统对地大电容的影响，是电厂，变电站比较理想的绝缘监测装置。

I段母线
II段母线
报警输出
A/D
CPU
通讯
检测电桥
负载
负载
电子开关
负载
负载
1.1 CT
1.2 CT
1.3 CT
1.4 CT

1
图 1 系统原理图
4. 技术数据
WZJ-21装置的技术指标如表1所示：
表1：WZJ-21微机直流绝缘监测装置技术指标
项目
技术指标
额定工作电压
220(110，48，24)V
工作电压范围
160V～300V（80V～150V，35V-60V，18V-30V）
辅助电源输出
24V/1.5A
通信串口
1个RS485/RS232，5个RS485；通信速率在1200，2400，4800，9600bps之间可设；连接设备数量≤32
开关量输入
15路，驱动电压24V
开关量输出
7NO，1NC；5A/250VAC（COSØ =1）；1A/220VDC（T=0）
人
机
界
面
LCD显示
3.5英寸(320X240)彩色液晶显示器
屏幕保护
屏幕保护的时间可以在1～10分钟之间任意设置
绿色LED
“运行”指示
红色LED
“告警”指示
黄色LED
“通信”指示
外形尺寸
2U高19英寸机箱（448mm×298mm×88.2mm）
可靠性
装置预期平均无故障工作时间（MTBF）不小于100 kh
绝缘性能
装置中除通信回路外的所有带电回路分别对地之间，用开路电压为500 V的测试仪器检验其绝缘电阻不小于100 MW
介质强度
开入、开出回路对地之间应能承受DC 3000 V（有效值），历时1 min的检验，无绝缘击穿或闪络现象出现；装置中其它回路对地之间，应能承受DC 500 V，历时1 min的检验，无绝缘击穿或闪络现象出现
工作环境
工作温度
-10℃～+55 ℃，24 h平均温度不超过35 ℃。
贮存温度
-25℃～+55℃，在极限下不施加激励量产品不出现不可逆
化，恢复后，产品应能正常工作
运输温度
-40℃～+70℃，在极限下不施加激励量产品不出现不可逆
化，恢复后，产品应能正常工作
相对湿度
最湿月的平均最大相对湿度为90%，同时该月平均最低温度为25℃，且表面无凝露
大气压力
80 kpa～110 kpa

WZJ-21绝缘监测装置技术指标中与母线和支路的电压，电阻相关的数据如表2所示：
表2
项目
技术指标
母线电压检测精度
<1%
母线电压检测范围
0----300V
对地电阻监测范围
0---999.9kΩ
对地电阻检测精度(0----5kΩ)
±1kΩ
对地电阻检测精度(5kΩ----50kΩ)
±10%
对地电阻检测精度(50kΩ----999.9kΩ)
±20%
同时监测母线段数
1---2段
接FCT-23 （12V 0.14W）数目
<160路
接FLR-23（12V 2W）数目
<16台
主机带分机数目
每段最多带15台分机，两段母线对多带30台分机
注：绝缘监测（主机或分机）总共可支持的CT数为544（自带CT和FLR-23所带CT总数）。装置自带电源输出不超过24W，如果所带设备超过24W应加外接电源。
5. 装置结构
5.1 装置外形框图
前视面板图：

图2

后视面板图：

图3
上视面板图：
2
3 图4
5.2 装置端口定义
WZJ-21装置的背板端子如图5所示：
4 图5
WZJ-21装置的背板有六个接线端子插座，包括辅助电源、开关量输入、通信接口、开关量输出，母线电压检测，FCT-23校正与通讯端口。各接口端子的定义如下表所示
表3：WZJ-21装置辅助电源接口端子A定义
接口名称
端子号
代号
定义
备注
工作电源
输入
1
P＋
直流正极
装置的工作电源，连接到直流母线上，推荐使用0.5平方毫米的软线。
2
P－
直流负极
4
PE
保护地
通过接地端子连接到系统保护接地母线
24V
电源输出
6
24V＋
直流正极
开入驱动电源，与±12V电源共地，二路额定负载总功率48W。
7
24V－
直流负极
±12V
电源输出
8
＋12V
直流正极
取±12V可作为开入驱动电源使用。推荐使用0.75 平方毫米的软线
9
AGND
电源地
10
－12V
直流负极

表4：WZJ-21装置开关量输入接口端子B定义
接口名称
端子号
代号
定义
备注
开关输入
1
DI01
母线并联
开关信号
通过直流主屏母线联络开关的辅助触点接入（主机）
2
DI02
投分机到I段母线
通过分屏I段进线开关的辅助接点接入（分机）
3
DI03
投分机到II段母线
通过分屏II段进线开关的辅助接点接入（分机）
4
DI04

5
DI05

6
DI06

7
DI07

16
DI16
开入公共地
开关量输入为DC24V驱动，从本机24V电源输出取得。
表5：WZJ-21装置通信接口端子C定义
接口名称
端子号
代号
定义
备注
COM1
1
T/A
DATA+
接口电平为RS-485，作为主机缺省连接电源监控装置；当作为分机时缺省连接一段主机。推荐使用屏蔽线连接。
2
R/B
DATA-
3
GND
数字地
COM2
4
GND
数字地
接口电平为RS-485，作为主机缺省连接电源监控装置；当作为分机时缺省连接二段主机。推荐使用屏蔽线连接。
5
A
DATA+
6
B
DATA-
COM3
7
A
DATA+
接口电平为RS-485，作为主机缺省连接绝缘监测装置分机。当作为分机时缺省连接支路绝缘信号采集模块或馈电开关状态采集模块。推荐使用屏蔽线连接。
8
B
DATA-
COM4
9
A
DATA+
10
B
DATA-
COM5
11
A
DATA+
12
B
DATA-
COM6
13
A
DATA+
14
B
DATA-
保护接地
15

空

16
PE
保护地
直接连接到接地母排
注：同一通信口可以连接不同类型的设备，但最多不超过32个。作为主机时Com1与Com功能相同，当与两台上位机同时通信，互不干扰。
表6：WZJ-21装置开关量输出端子D定义
接口名称
端子号
代号
定义
备注
告警输出
1
1NO1

I/II段直流母线电压异常，分机不接线。
2
1NO2
3
2NO1

I/II段直流母线绝缘降低。
4
2NO2
5
3NO1

I/II段支路接地
6
3NO2
7
4NO1

II段直流母线电压异常(主机)
8
4NO2
9
5NO1

II段直流母线绝缘降低(主机)
10
5NO2
11
6NO1

II段分机支路接地
12
6NO2
13
7NO1

采集模块通信故障
14
7NO2
15
8NC1

绝缘监测装置故障
16
8NC2
注：“I/II段”表示装置采集的是所接的第1路母线开出信号，此路母线可能是系统的I段母线或II段母线，II段表示装置采集的是所接的第2路母线开出信号。 采集模块通信故障包括采集模块和分机通信故障。
表7：WZJ-21装置电桥板互联开入与FCT-23校正通讯端口端子E定义
接口名称
端子号
代号
定义
备注
互联开入
与
FCT-23
校正通讯
1
DO+
并机开出
在两台主机并机运行时，接另一台主机的互联开入端口。
2
DO-
3

4
DI+
并机开入
在两台主机并机运行时，接另一台主机的互联开出端口。
5
DI-
6

7

8

9
IO+
恒流源输出
装置IO+接口与所接第一个智能互感器的IO+联接，第一个智能互感器的IO-与第二个智能互感器的IO+联接，第二个智能互感器的IO-与第三个智能互感器的IO+联接，以此类推，最后一个智能互感器的IO-与装置IO-联接。用于校正智能互感器的满度。推荐使用0.5平方毫米的软线。
10
IO-
11
+12V
±12V
电源输入
绝缘监测控制电源输入，连接到电源输出端子A。智能互感器工作电源接口，与智能互感器相对应的V+、V-同名相连，AGND作为智能互感器FCT-23的电源地和通讯公共地使用。
12
AGND
13
-12V
14

15
TXD

备用
16
RXD

表8：WZJ-21电桥板母线电压检测端口端子F定义
接口名称
端子号
代号
定义
备注
母线电压检测端口
7
1L+
直流正极
通过熔断器连接到一段控制母线的正极和负极。推荐使用0.5平方毫米的软线。分机不接线。
9
1L-
直流负极
11
2L+
直流正极
通过熔断器连接到二段控制母线的正极和负极。推荐使用0.5平方毫米的软线。分机不接线。
13
2L-
直流负极
16
MPE
电桥检测地
直接连接到接地母排
6. 系统配置
WZJ-21微机直流绝缘监测按照主分机系统，可以分为以下类型：
主机：
表9：主机类型
系统类型
系统母线
主机母线段数
所在母线
母联开入
互联开入
互联开出
说明
1I1B-单-标准-1I1B
1
1
I
无
无
无
不并机
1I2B-单-标准-1I2B
2
2
I,II
无
无
无
不并机
1I1B-双-I 段-2I2B
2
1
I
有
接II段主机互联开出
接II段主机互联开入
两段母线，两台主机并机运行
1I1B-双-II段-2I2B
2
1
II
有
接I段主机互联开出
接I段主机互联开入
两段母线，两台主机并机运行

分机：
表10：分机系统
系统类型
系统母线段数
所在母线
DI02
DI03
说明
1B-分机-标准
1
I
无
无
单段分机运行
1B-分机-I 段
1
I
有
无
单段分机，根据信号决定在那段母线运行
1B-分机-II段
1
II
无
有
单段分机，根据信号决定在那段母线运行
2B-分机-标准
2
I,II
无
无
跨段分机，监视两段母线
2B-分机-I 段
2
I
有
无
跨段分机，根据信号决定在那段母线运行
2B-分机-II 段
2
II
无
有
跨段分机，根据信号决定在那段母线运行
说明：主机系统和分机系统配合组成需要的主分机系统。
对于DI01和DI02如果是“无”的话，表示不用接线。
配置图示例：
图6：配置图

7. 人机对话及操作说明
绝缘监测装置的显示界面分“信息界面”和“设置界面”。
信息界面：包括主界面、各种菜单界面、告警信息界面和实时数据界面。
设置界面：包括用户级设置界面和工厂级设置界面。
在所有页面中，点击返回，能够返回上级菜单，或从当前的参数输入页面中退出。在密码输入页面和参数设置页面中，点击←可以逐位清除已经输入的信息或进行向后浏览的操作，点击→可以进行向前浏览的操作，点击ER确认按钮，可以确认当前输入的信息，并退出输入状态。
在修改系统参数之后，需要重新启动绝缘监测装置。
7.1 主界面信息
绝缘监测装置的主界面显示如下：

图7：主界面
主界面显示系统电压和绝缘信息。在其它页面，如果超过一定时间没有屏幕操作，绝缘监测装置将自动回到主界面。在主界面点击菜单能够进入主菜单页面。主界面的详细内容如下所示：
帮助信息：点击？帮助，会进入显示提供给用户帮助信息的页面。
当前时间：显示系统内的实时时钟（Real time），关掉绝缘监测装置电源后，绝缘监测装置内部的电池仍能保证时钟正常计时。
告警信息：点击告警区域，若系统存在实时告警信息，就会就如实时告警页面。
系统电压绝缘信息显示区内容:
(一段/二段)直流母线电压值:显示绝缘监测装置监测的系统母线电压值。
(一段/二段)正母线对地电压:显示绝缘监测装置监测的系统母线正对地电压值。
(一段/二段)负母线对地电压:显示绝缘监测装置监测的系统母线负对地电压值。
(一段/二段)正母线对地绝缘:显示绝缘监测装置监测的系统母线正对地绝缘电阻值。
(一段/二段)负母线对地绝缘:显示绝缘监测装置监测的系统母线负对地绝缘电阻值。
在本机设置为分机，且处于漏电流运行模式时，主页面不显示。
当绝缘监测装置监测两段母线时，会交替显示I段母线和II段母线的电压信息和绝缘信息。
7.2 主菜单信息

图8：主菜单
历史记录：点击历史记录，会进入历史记录显示页面，在该页面，能够显示系统出现的历史告警记录和历史事件记录。
系统信息：点击系统信息，会进入系统信息显示页面，在该页面，能够显示系统基本的配置和运行信息。
支路信息：点击支路信息，会进入支路信息显示页面，在该页面，能够显示本机所监测的馈线支路绝缘电阻信息，平衡和非平衡时电压，漏电流信息
绝缘降低：点击绝缘降低，会进入绝缘降低显示页面，在该页面，能够显示本机所监测的馈线支路中，绝缘电阻没有降低到用户所设定的绝缘电阻告警值，但已经出现绝缘电阻下降的支路的绝缘信息。
系统维护：点击系统维护，再输入正确的密码后，能能够进入系统维护页面，在该页面，能够对系统的各种参数进行设置，用户在进入该页面对系统配置参数进行修改时需要谨慎。
串口信息：点击串口信息，然后点击屏幕上方中间位置的向左和向右的箭头图标，可以浏览系统7个串口中发送和接收的报文信息，方便用户和售后服务人员对现场出现的问题进行分析。
开入监视：点击开入监视，能够进入开入监视页面，显示系统内部集成的15路基本开入信息，能够显示用户所设置的扩展开入量的信息。
其他设备：点击其他设备，能够显示系统中扩展的其他设备的运行信息。
7.3 历史记录页面
历史记录页面信息显示：

图9：历史记录
历史记录页面中可以显示在过去发生的各种告警信息名称，开始时间和告警结束的时间，若告警未结束，则在结束时间栏显示的是该告警未结束。
若无告警记录，则页面中会显示无历史记录显示，请返回！。
若历史记录有多页，通过点击屏幕右侧的上下箭头区域，可以进行翻页操作。
点击屏幕上方的历史记录两侧的←和→可以进行历史记录和事件记录页面的切换。
7.4 事件记录
事件记录页面信息显示：

图10：事件记录
事件记录页面中记录用户对系统定值的修改，历史记录和事件记录进行的操作，对互感器进行校正等事件记录。

7.5 系统信息
系统信息页面显示了系统的部分定值信息和运行信息。

图11：系统信息

图12：系统信息
7.6 支路信息
在本机工作于平衡-非平衡模式时，所监测的所有支路的平衡，非平衡的正负母线对地电压信息，漏电流信息和绝缘电阻信息会在该页面中如上图所显示的出现。在漏电流模式工作时，支路只显示平衡，非平衡时的漏电流信息。

图13：支路信息
7.7 绝缘降低

图14：绝缘降低
在绝缘降低页面，会显示系统中绝缘电阻值降低，当时没有达到所设定的绝缘电阻告警门限的支路的绝缘电阻信息和平衡，非平衡正负母线对地电压信息和漏电流信息。
7.8 系统维护
在主菜单点击系统维护，需要输入设定的用户密码后，才能进入系统维护菜单，在该页面内能够对各种参数进行修改。

图15：系统维护
检测设置：点击检测设置，可以对绝缘监测的各种参数进行修改。
告警设置：点击告警设置，可以对绝缘告警的参数进行修改。
通信设置：点击通信设置，可以对各个串口的参数和同后台通讯的参数进行修改。
其他操作：点击其他操作，可以对装置显示和历史记录等各种参数进行修改。
时钟设定：点击时钟设定，可以对装置的时间进行修改。
密码修改：点击密码修改，可以对用户密码和出厂级密码进行修改。
工厂设置：点击工厂设置，再输入出厂级密码后，可以对系统模型，CT地址等重要的厂家预先设置的参数进行修改。
7.9 串口信息
串口信息监视的子菜单显示如下，包括各个通信串口的实时发送数据和接收数据。

图16：串口信息
发送：指该串口当前发送的数据信息。
接收：指该串口当前接收的数据信息。
注：修改通信设置维护的“下级发送周期”，可增加各通信串口的发送数据周期，以方便用户监视通信数据。
7.10 开入监视菜单
开入信息监视的子菜单显示如下，包括采集的各个开入模块的触点状态情况。

图17：开入监视
开入信息的监视包括WZJ-21装置本机的15路开入触点、直流主屏和分屏开入模块的触点状态显示。开入触点状态分别采用符号“○”、“●”、“☆”和“★”标识，其代表的含义如下：
●――绿色，代表开入触点未使能；
○――红色，代表开入触点使能，指系统对应的配电开关合闸动作；
☆――黄色，代表开入触点使能，指系统对应的状态信号触点动作；
★――红色，代表开入触点使能，指系统对应的告警信号触点动作。
7.11 其它设备菜单

图18：其他设备
其它设备用于显示系统中附加的一些装置的信息，现在为空。
7.12 检测设置

图19：监测设置
母线检测次数：在进行母线监测过程中，连续X次监测到母线接地，才产生告警信息。默认值为1次。
支路检测次数：在进行支路检测过程中，连续X次检测到支路接地，才产生告警信息。
默认值为1次。
电桥切换延时：母线对地电容影响母线电压的采集速度，若母线电压采集不准确时，可以延长该时间，默认值为4秒。
等待分机延时：在自动方式下的主分机系统中，绝缘监察等待进行一轮的电桥切换，当主机检测完本机的CT后，要等到分机也监测完毕才能进行切换，如果分机未能完成，主机则等待一个设定好的最长的时间。1路分机耗时100ms,依据现场的分机支路数进行设定。
7.13 告警设置

图20：告警信息
电阻告警门限：当母线的对地电阻值低于该值时，会产生母线接地告警信息。默认为30kΩ，也可以根据用户的要求进行设定。
电流告警门限：当WZJ-21装置工作于漏电流模式，且支路漏电流大于该值时，会产生支路接地告警信息。默认值为3.8mA。
母线过压门限：推荐按照系统中直流微机监控装置所设定的母线过压告警门限设定。
母线欠压门限：推荐按照系统中直流微机监控装置所设定的母线欠压告警门限设定。
7.14 通信设置
当WZJ-21装置作为主机运行时，通讯设置页面显示如下：

图21：通信设置
当WZJ-21装置作为分机运行时，通讯设置页面显示如下：

图22：通信设置
COM1发送速率：通用串口1所采用的波特率，默认为9600bps。
COM2发送速率：通用串口2所采用的波特率，默认为9600bps。
COM3发送速率：通用串口3所采用的波特率，默认为9600bps。
COM4发送速率：通用串口4所采用的波特率，默认为9600bps。
COM5发送速率：通用串口5所采用的波特率，默认为9600bps。
COM6发送速率：通用串口6所采用的波特率，默认为9600bps。
COM7发送速率：串口7用于接收发送FCT-23的报文，串口7所采用的波特率固定为2400bps。
记录地址：用于存储事件记录，历史记录等的存储器的地址。
I段地址：当WZJ-21作为分机使用，与I段主机通讯的装置地址。
II段地址：当WZJ-21作为分机使用，与II段主机通讯的装置地址。
装置地址：当WZJ-21装置作为主机使用，对微机直流监控装置通讯时的地址。
通讯协议：在WZJ-21装置对上进行通讯时，所采用的通讯规约，默认为XJ规约。
发送速率：对下查询报文发送的速度。
通讯对时：用于选择是否允许进行通讯对时。
COMM2功能：COMM2口在用于通讯校时时,要选择为“通讯校时”；在用于B码校时时，要选择为“B-码校时”。当做普通串口使用时，需要选择为”通用串口”.
7.15 端口配置
当WZJ-21装置作为主机运行时，端口配置页面显示如下：

图23：端口设置
上位机端口一：对上通讯的端口一。
上位机端口二：对上通讯的端口二。
FKR-21端口：开入板所在的端口号和区间。
FLR-23端口：采集盒所在的端口号和区间。
一段分机端口：在主机带两段母线时，与一段分机通讯的通讯口。
当WZJ-21装置作为分机运行时，端口配置页面显示如下：

图24：端口设置
I段对上端口：分机在一段母线上时，或所监测的支路在I段母线时，对I段母线主机的通讯端口。
II段对上端口：分机在二段母线上时，或所监测的支路在II段母线时，对II段母线主机的通讯端口。
FKR-21端口：开入板所在的端口号和区间。
FLR-23端口：采集盒所在的端口号和区间。

7.16 其他操作

图25：其他操作
屏幕保护时间：设定的时间用于规定在除主页面外的任何页面没有操作时返回主页面所等待的时间。
音响保护时间：设定的时间用于规定产生告警时，告警音响消失所等待的时间。
允许瞬时接地：在允许状态下，当母线接地时，立刻会产生接地告警信息。
历史记录清除：选择是可以清除以往的历史记录。
事件记录清除：选择是可以清除以往的事件记录。
自动方向校正：默认为禁止状态。若允许自动校正，则会依据所产生的母线的接地的正负，自动校正接地支路的智能互感器的方向。不推荐使用该功能。
7.17 时钟设定

图26：时钟设定
年：对年份进行修改。
月：对月份进行修改。
日：对日期进行修改。
时：对小时进行修改。
分：对分钟进行修改。
秒：对秒钟进行修改。

7.18 密码修改

图27：密码修改
用户级密码修改：用于修改进入系统维护的密码。
出厂级密码修改：用于修改进入工厂设置的密码。
旧口令：在修改密码时，需要首先在此处输入原有的口令。
新口令：在修改密码时，需要在此处填写要设定的密码。
口令确认：在修改密码时，需要在填写新的密码后，再次在此处填写新密码。
7.19 工厂设置

图28：工厂设置
系统设置：用于配置系统电压等级，母线段数，装置工作方式，系统配置类型，系统运行方式等参数。
馈电设置：用于设置馈电屏的参数。
馈线设置：用于设置各段母线上所带的智能互感器FCT-23的起始和终止编号。
C T 地址：用于设置系统中使用的FCT-23的地址。
支路调试：用于对各个馈线支路的智能互感器进行方向，零点飘移，系数等进行修正。
环路设置：用于对系统中存在的环路进行配对操作。
校正测试：对母线电压检测进行校正，对桥比电阻进行设置。
坐标修正：对屏幕的坐标进行修正。
7.20 系统设置
系统作为主机运行时系统设置页面显示如下：

图29：系统设置
系统电压类型：用于设置系统的电压等级，分为220V、110V和24V三种系统。
系统母线段数：选择系统中存在1段母线还是2段母线。
装置工作方式：设置装置时作为主机还是作为分机运行。
系统配置类型：依据系统母线段数和系统中WZJ-21装置主机的数目，本机所在位置等信息选择系统配置类型。
一段分机个数：选择作为主机运行的装置下监测的1段母线有几台分机。
二段分机个数：选择作为主机运行的装置下监测的2段母线有几台分机。
系统运行方式：主机一般选择为自动方式。

对主机系统而言，存在以下四种系统配置类型，分别如下：
(1).整个系统为一段母线，一台绝缘监测装置，对应“1I1B-单-标准-1I1B”。
(2).整个系统为两段母线，一台绝缘监测装置，对应“1I2B-单-标准-1I2B”。
(3).整个系统为两段母线，两台绝缘监测装置，并机运行，本装置位于系统一段母线，对应“1I1B-双-I段-2I2B”。
(4).整个系统为两段母线，两台绝缘监测装置，并机运行，本装置为于系统二段母线，对应“1I1B-双-II段-2I2B”。
“1I1B-双-I段-2I2B”和“1I1B-双-II段-2I2B”类型对应的主机在并机运行时，还需要把I段主机的互联开入接到II段主机的互联开出，把I段主机的互联开出接到II段主机的互联开入，还需要给定I段主机和II段主机的并机信号。
系统作为分机运行时系统设置页面显示如下：

图30：系统设置
对于分机系统而言，存在一下六种系统配置类型，分别如下：
(1).整个系统为一段母线，分机位于一段母线上，对应“1B-分机-标准”。
(2).分机只监测一段母线，该母线为系统I段母线，对应“1B-分机-I段”。
(3).分机只监测一段母线，该母线为系统II段母线，对应“1B-分机-II段”。
(4).整个系统为二段母线，分机监测两段母线，对应“2B-分机-标准”。
(5).整个系统为二段母线，分机所监测的两段母线均投到系统I段母线上，对应“2B-分机-I段”。
(6). 整个系统为二段母线，分机所监测的两段母线均投到系统II段母线上，对应“2B-分机-II段”。
“2B-分机-I段”和“2B-分机-II段”系统配置类型中，需要在分机自身的开入信号DI02和DI03上加投切的信号。

图31：系统设置
FCT-23个数：用于设置系统中使用的智能互感器FCT-23的个数、最大160个。
FCT-23分组数：用于设置FCT-23的分组数，最大4组。
FLR-23个数：用于设置系统中使用的漏电流采集装置FLR-23的台数，最多7台（每台FLR-23可采集24路CT漏电流）。
系统环路对数：用于设置系统中存在的环路的对数。
FKR-21个数：用于设置馈电屏中使用的开关信号采集模块的只数。
系统语言类型：用于选择系统的语言类型（暂不支持）。
7.21 馈电设置

图32：馈电设置
馈电屏体名称：选择装置所在屏体的名称。
FKR-21起始地址：用于设置当前馈电屏所带开关信号采集模块FKR-21的起始地址。
7.22 馈线配置

图33：馈线设置
第一页设置FCT-23互感器和FLR-23采集模块对应的支路起始范围。

图34：馈线设置
第二页对每组FCT-23互感器的通信端口进行设置。

图35：馈线设置
第三页对FLR-23采集模块采集的CT支路数进行设置
在单独使用FCT-23时，需要在系统设置中设置FCT-23只数，在馈线配置中设置FCT-23的起始
