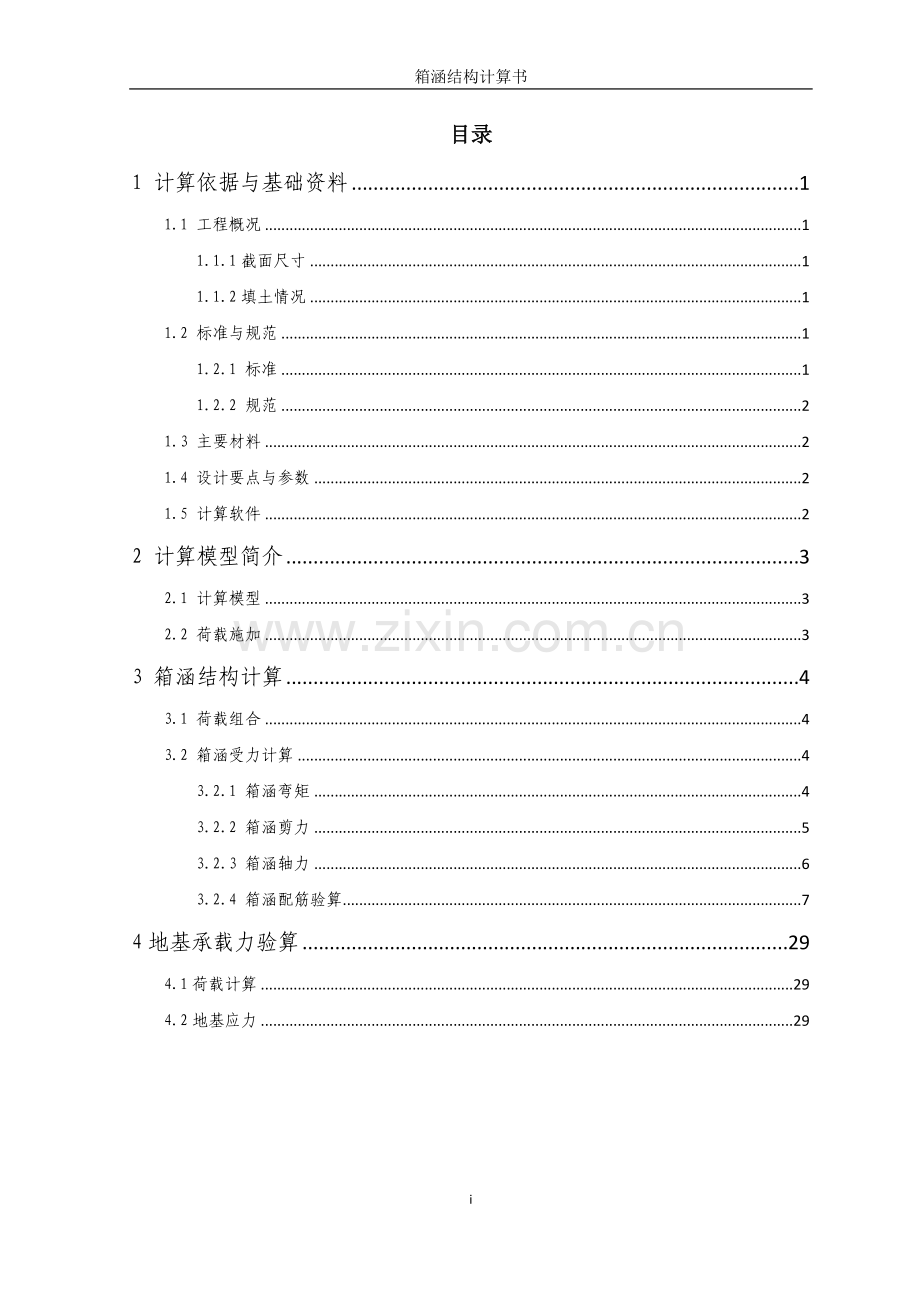

目录
1 计算依据与基础资料 1
1.1 工程概况 1
1.1.1截面尺寸 1
1.1.2填土情况 1
1.2 标准与规范 1
1.2.1 标准 1
1.2.2 规范 2
1.3 主要材料 2
1.4 设计要点与参数 2
1.5 计算软件 2
2 计算模型简介 3
2.1 计算模型 3
2.2 荷载施加 3
3 箱涵结构计算 4
3.1 荷载组合 4
3.2 箱涵受力计算 4
3.2.1 箱涵弯矩 4
3.2.2 箱涵剪力 5
3.2.3 箱涵轴力 6
3.2.4 箱涵配筋验算 7
4地基承载力验算 29
4.1荷载计算 29
4.2地基应力 29

i

1 计算依据与基础资料
1.1 工程概况
道路在桩号K1+000处设置两孔6x3.5m箱涵，箱涵结构中心线与道路中线的法线逆交13.5度，箱涵全长46m
1.1.1截面尺寸
净跨径：6m
净高：3.5m
顶板厚：0.6m
底板厚：0.65m
侧墙厚：0.6m
倒角：0.15x0.15m
基础： 15cmC15素混凝土垫层；50cm浆砌片石垫层；
基础宽度：14.8m
1.1.2填土情况
箱涵覆土厚度：1.729m
土的内摩擦角：30°
填土容重：18KN/m3
1.2 标准与规范
1.2.1 标准
桥梁结构安全等级为一级;
设计荷载：汽车荷载：公路-I级，人群荷载：根据《桥梁设计准则》要求。
跨径：2孔6.0x3.5m钢筋砼箱涵；
箱涵总长：46m；
横坡：根据道路设计进行设置。
地震烈度：7度；
环境条件Ⅰ类;
地震荷载：地震基本烈度为7度，动荷载峰值加速度0.1g，Ⅱ类场地。
1.2.2 规范
《公路桥涵设计通用规范》（JTG D60-2004）；
《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）；
《公路桥涵地基与基础设计规范》（JTG D63-2007）；
《公路桥梁抗震设计细则》（JTG/T B02-01-2008）；
《公路涵洞设计细则》（JTG/T D65-04-2007）；
《公路桥梁抗震设计细则》（JTJ041-2000）；
《城市道路设计规范》（CJJ 37-90）；
1.2.3 参考资料
《公路桥涵设计手册》桥梁上册（人民交通出版社2004.03）
《公路小桥涵设计示例》（人民交通出版社2005.01）
1.3 主要材料
1）混凝土：箱涵采用C30混凝土。
2）普通钢筋：R235，，；HRB335，，。
1.4 设计要点与参数
1）箱涵按钢筋混凝土构件设计；
2）根据本箱涵特点，利用有限元软件，建立空间模型，对箱涵进行整体计算；
3）冲击系数：不计冲击效应。
1.5 计算软件
采用Midas软件建立空间模型，对箱涵进行整体受力分析，并对箱涵截面抗弯、抗扭、抗剪、裂缝宽度进行验算。

41

2 计算模型简介
2.1 计算模型
根据本箱涵的特点，利用Midas软件，建立空间模型，箱涵采用梁单元模拟，具体模型如下图2.1：

图2.1 箱涵有限元计算模型
2.2 荷载施加
1）自重：考虑1.05的增大系数。
2）土压力：36.0kN/m2。
3）土侧压力：顶板处：18.0 kN/m2，底板处：53.0kN/m2。
3）车道荷载：无。
4）人群荷载：按照5m宽人行道施加。

3 箱涵结构计算
3.1 荷载组合
基本组合1: 1.2恒载+1.0收缩+1.0徐变
基本组合2: 1.2恒载+1.0收缩+1.0徐变+1.4移动荷载
基本组合3: 1.0恒载+1.0收缩+1.0徐变
基本组合4: 1.0恒载+1.0收缩+1.0徐变+1.4移动荷载
短期组合: 1.0恒载+1.0收缩+1.0徐变+0.7移动荷载
长期组合: 1.0恒载+1.0收缩+1.0徐变+0.4移动荷载
弹性阶段应力验算组合: 1.0恒载+1.0收缩+1.0徐变+1.0移动荷载
3.2 箱涵受力计算
3.2.1 箱涵弯矩
在基本效应组合作用下，箱涵弯矩如下图所示：

图3.1：箱涵弯矩（基本效应组合）
在短期效应组合作用下，箱涵弯矩如下图所示：

图3.2：箱涵弯矩（短期效应组合）
在长期效应组合作用下，箱涵弯矩如下图所示：

图3.3：箱涵弯矩（长期效应组合）
3.2.2 箱涵剪力
在基本效应组合作用下，箱涵剪力如下图所示：

图3.4：箱涵剪力（基本效应组合）
在短期效应组合作用下，箱涵剪力如下图所示：

图3.5：箱涵剪力（短期效应组合）
在长期效应组合作用下，箱涵剪力如下图所示：

图3.6：箱涵剪力（长期效应组合）
3.2.3 箱涵轴力
在基本效应组合作用下，箱涵的轴力如下图所示：

图3.7：箱涵轴力（基本效应组合）
在短期效应组合作用下，箱涵的轴力如下图所示：

图3.8：箱涵轴力（短期效应组合）
在长期效应组合作用下，箱涵的轴力如下图所示：

图3.9：箱涵轴力（长期效应组合）
3.2.4 箱涵配筋验算
在基本组合、短期组合、长期组合作用下，箱涵弯矩、剪力、轴力汇总如下:
表1.箱涵内力汇总表

最大正弯矩
最大负弯矩
最大剪力
最大轴力
基本效应组合
279.9
-266.4
464
-614.6
短期效应组合
174.1
-165.8
268.7
-405.7
长期效应组合
140.2
-133.8
201.3
-344.9
根据MIDAS验算结果，箱涵的抗弯承载能力、抗剪承载能力、裂缝宽度均满足规范要求，下面示出箱涵的验算结果。
