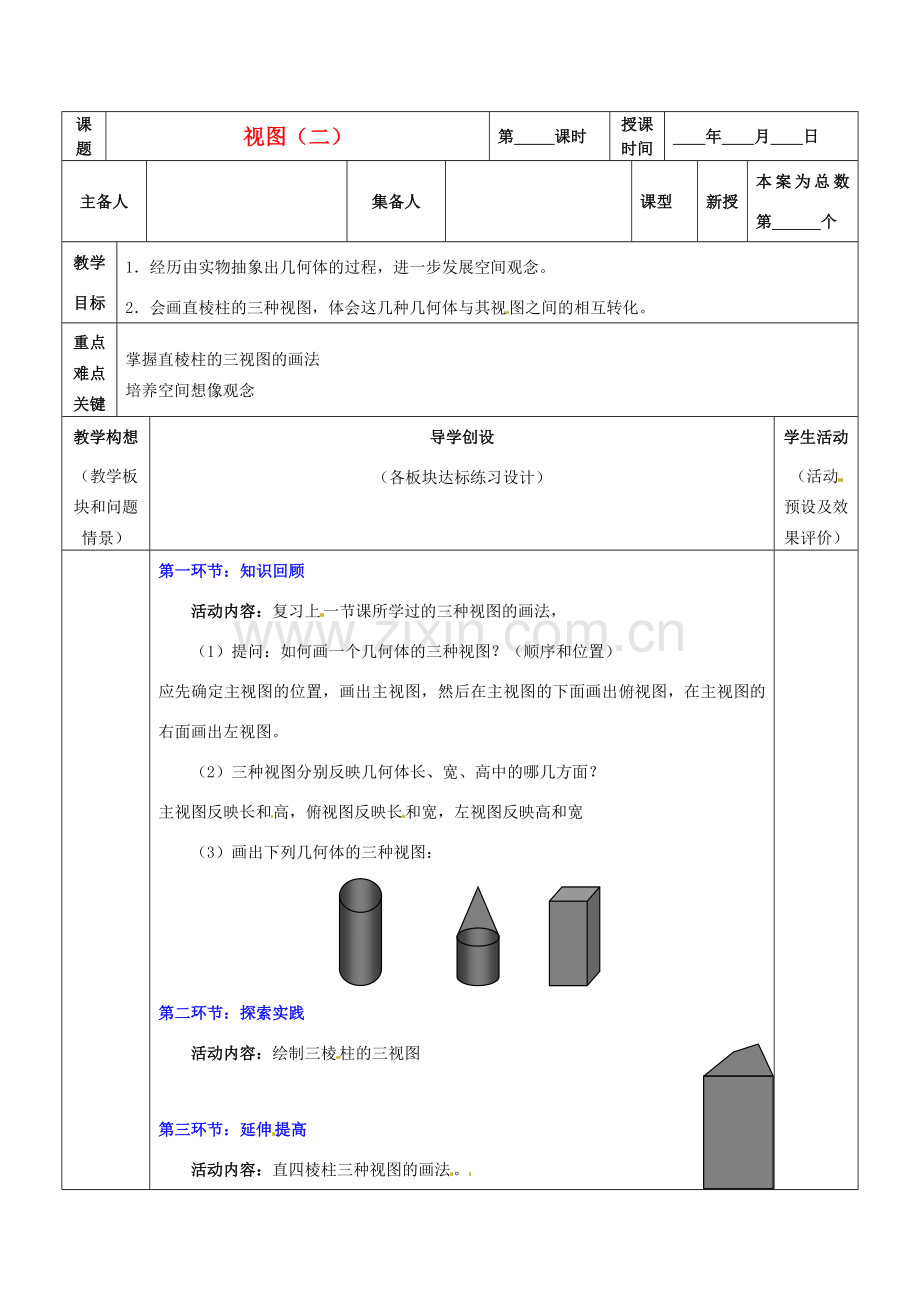

课题
视图（二）
第 课时
授课时间
年 月 日
主备人
集备人
课型
新授
本案为总数第 个
教学目标
1．经历由实物抽象出几何体的过程，进一步发展空间观念。
2．会画直棱柱的三种视图，体会这几种几何体与其视图之间的相互转化。
重点
难点
关键
掌握直棱柱的三视图的画法
培养空间想像观念
教学构想
（教学板块和问题情景）
导学创设
（各板块达标练习设计）
学生活动
（活动预设及效果评价）
第一环节：知识回顾
活动内容：复习上一节课所学过的三种视图的画法，
（1）提问：如何画一个几何体的三种视图？（顺序和位置）
应先确定主视图的位置，画出主视图，然后在主视图的下面画出俯视图，在主视图的右面画出左视图。
（2）三种视图分别反映几何体长、宽、高中的哪几方面？
主视图反映长和高，俯视图反映长和宽，左视图反映高和宽
（3）画出下列几何体的三种视图：
第二环节：探索实践
活动内容：绘制三棱柱的三视图
第三环节：延伸提高
活动内容：直四棱柱三种视图的画法。

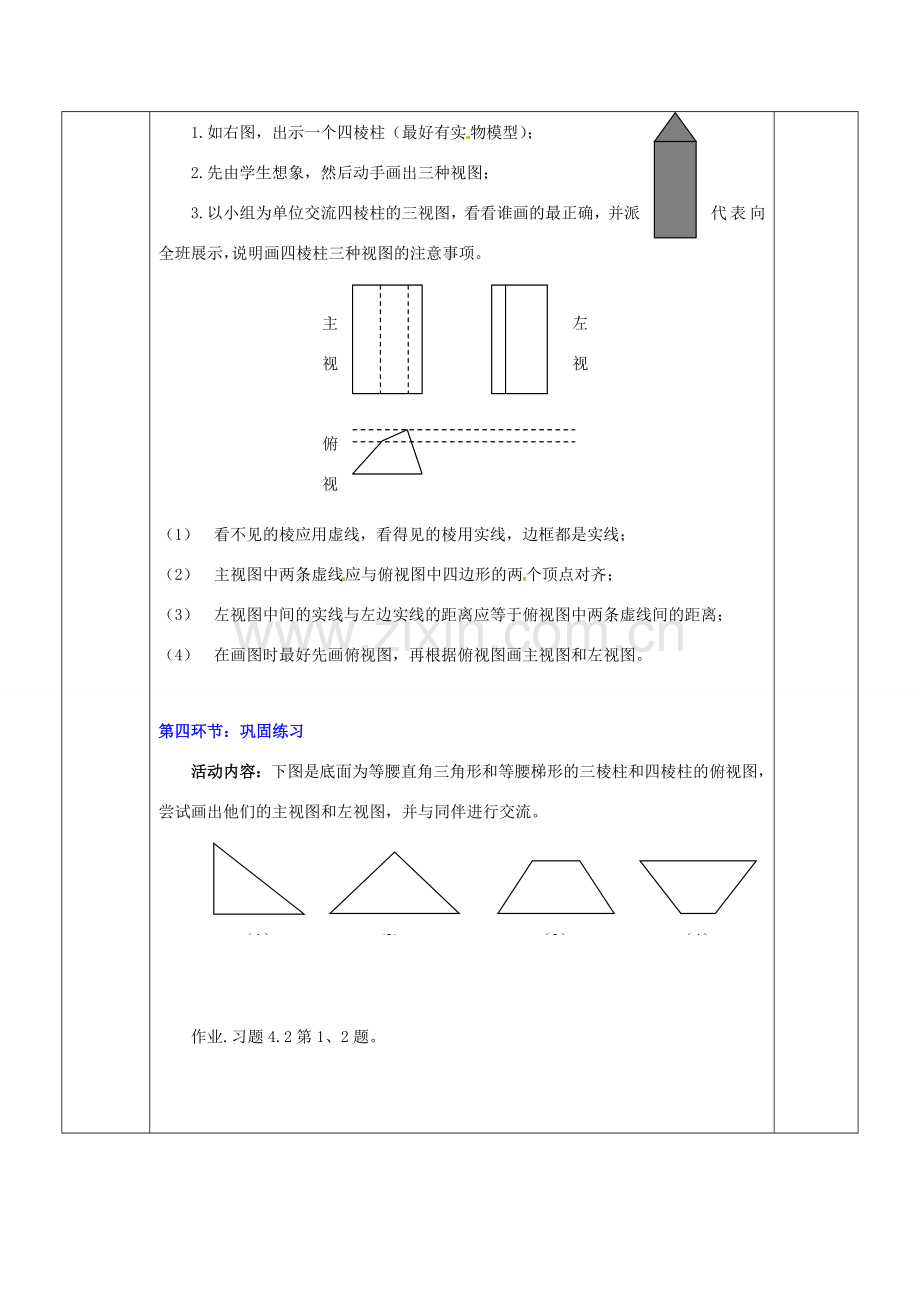

1.如右图，出示一个四棱柱（最好有实物模型）；
2.先由学生想象，然后动手画出三种视图；
3.以小组为单位交流四棱柱的三视图，看看谁画的最正确，并派代表向全班展示，说明画四棱柱三种视图的注意事项。
左视图
主视图
俯视图
（1） 看不见的棱应用虚线，看得见的棱用实线，边框都是实线；
（2） 主视图中两条虚线应与俯视图中四边形的两个顶点对齐；
（3） 左视图中间的实线与左边实线的距离应等于俯视图中两条虚线间的距离；
（4） 在画图时最好先画俯视图，再根据俯视图画主视图和左视图。
第四环节：巩固练习
活动内容：下图是底面为等腰直角三角形和等腰梯形的三棱柱和四棱柱的俯视图，尝试画出他们的主视图和左视图，并与同伴进行交流。
（1）
(2)
（3）
（4）
作业.习题4.2第1、2题。
