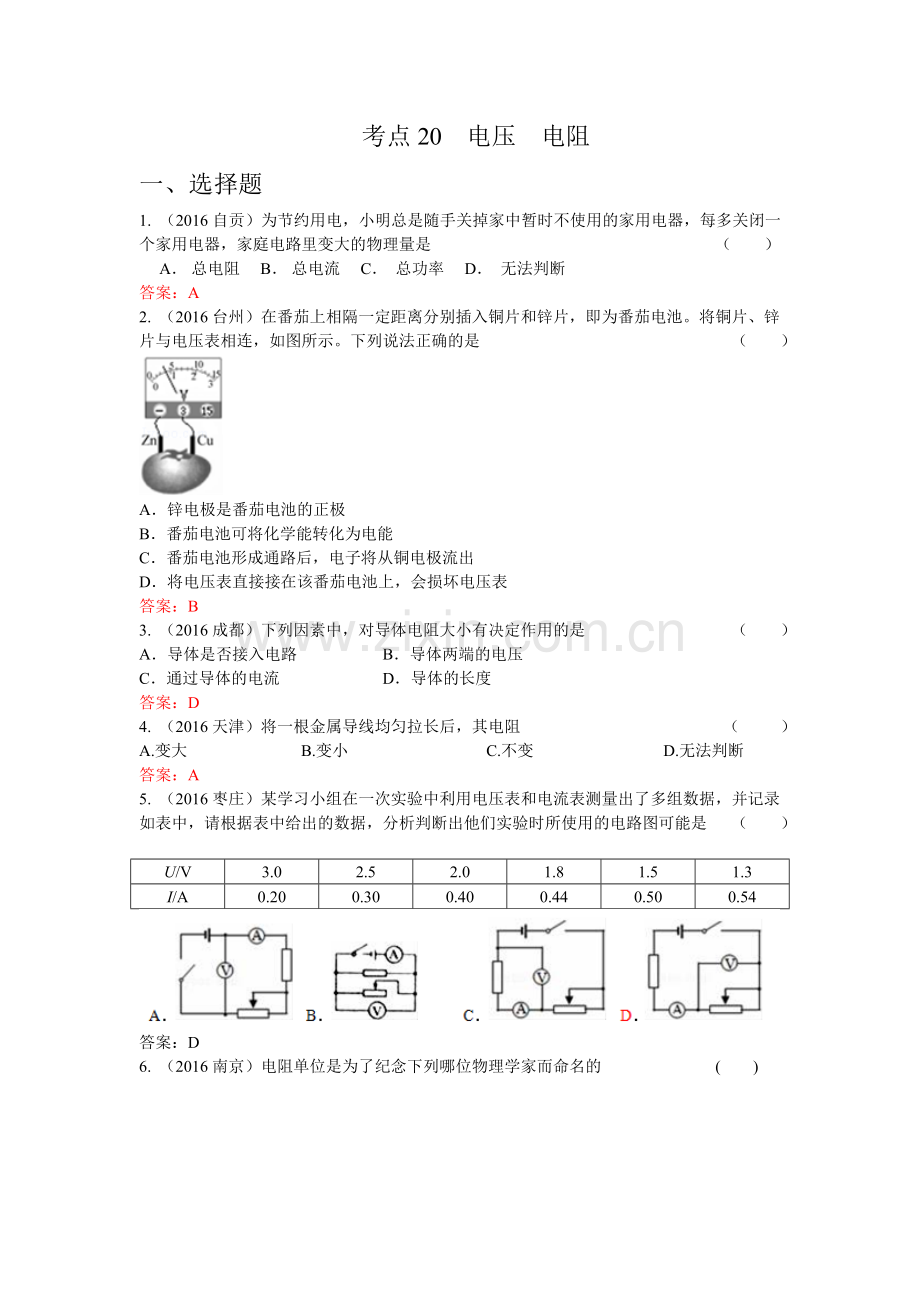

考点20 电压 电阻
一、选择题
1. （2016自贡）为节约用电，小明总是随手关掉家中暂时不使用的家用电器，每多关闭一个家用电器，家庭电路里变大的物理量是 （　　）
　 A． 总电阻  B． 总电流  C．  总功率  D． 无法判断
答案：A
2. （2016台州）在番茄上相隔一定距离分别插入铜片和锌片，即为番茄电池。将铜片、锌片与电压表相连，如图所示。下列说法正确的是 （　　）

A．锌电极是番茄电池的正极
B．番茄电池可将化学能转化为电能
C．番茄电池形成通路后，电子将从铜电极流出
D．将电压表直接接在该番茄电池上，会损坏电压表
答案：B
3. （2016成都）下列因素中，对导体电阻大小有决定作用的是 （　　）
A．导体是否接入电路 B．导体两端的电压
C．通过导体的电流 D．导体的长度
答案：D
4. （2016天津）将一根金属导线均匀拉长后，其电阻 （ ）
A.变大 B.变小 C.不变 D.无法判断
答案：A
5. （2016枣庄）某学习小组在一次实验中利用电压表和电流表测量出了多组数据，并记录如表中，请根据表中给出的数据，分析判断出他们实验时所使用的电路图可能是 （　　）
U/V
3.0
2.5
2.0
1.8
1.5
1.3
I/A
0.20
0.30
0.40
0.44
0.50
0.54

答案：D

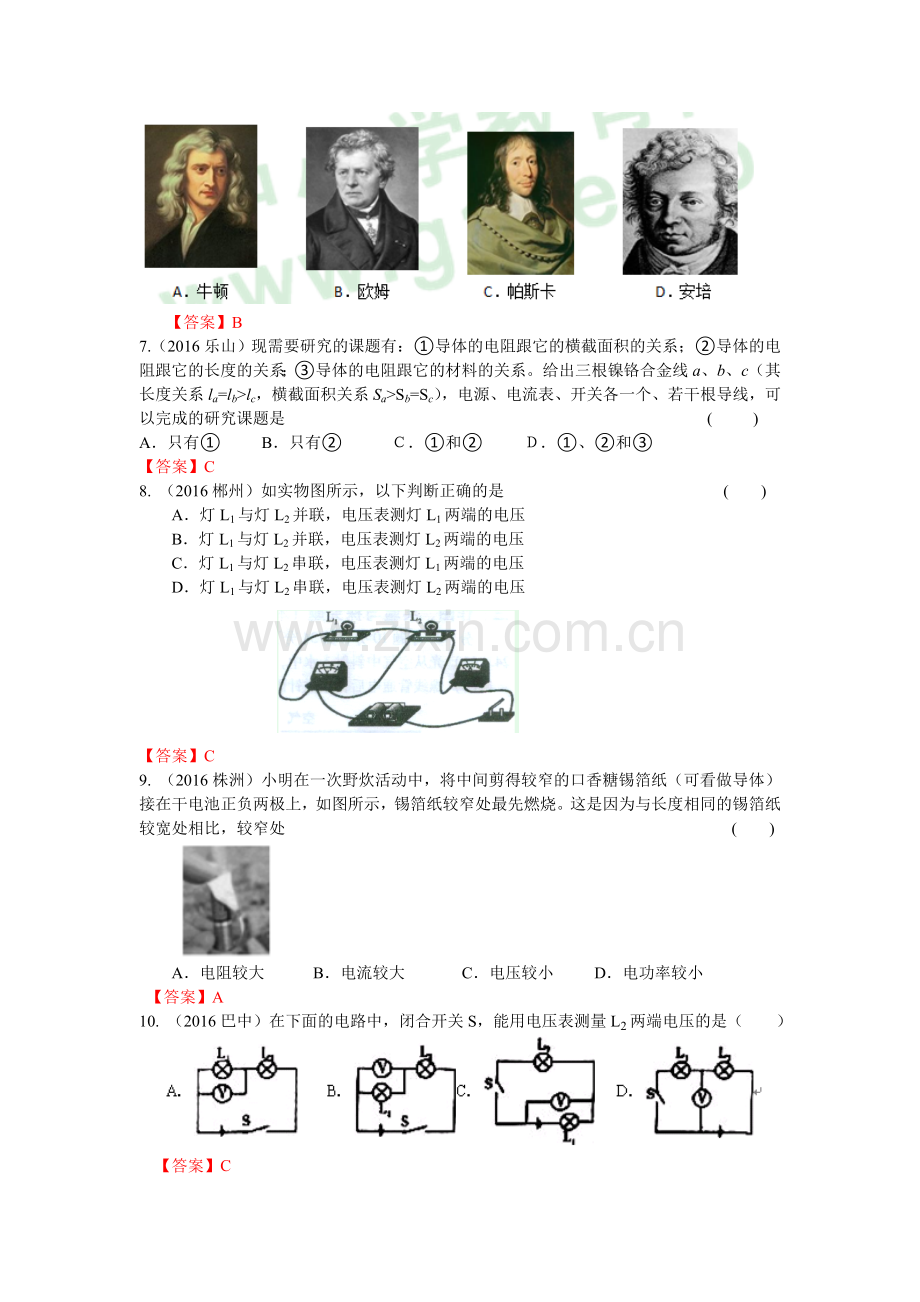

6. （2016南京）电阻单位是为了纪念下列哪位物理学家而命名的 ( )

【答案】B
7.（2016乐山）现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。给出三根镍铬合金线a、b、c（其长度关系la=lb>lc，横截面积关系Sa>Sb=Sc），电源、电流表、开关各一个、若干根导线，可以完成的研究课题是 ( )
A．只有①　 　 B．只有② Ｃ．①和②　　 Ｄ．①、②和③
【答案】C
8. （2016郴州）如实物图所示，以下判断正确的是 ( )
A．灯L1与灯L2并联，电压表测灯L1两端的电压
B．灯L1与灯L2并联，电压表测灯L2两端的电压
C．灯L1与灯L2串联，电压表测灯L1两端的电压
D．灯L1与灯L2串联，电压表测灯L2两端的电压

【答案】C
9. （2016株洲）小明在一次野炊活动中，将中间剪得较窄的口香糖锡箔纸（可看做导体）接在干电池正负两极上，如图所示，锡箔纸较窄处最先燃烧。这是因为与长度相同的锡箔纸较宽处相比，较窄处 ( )

A．电阻较大 B．电流较大 C．电压较小 D．电功率较小
【答案】A
10. （2016巴中）在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是（　　）

【答案】C

11. （201黄冈）图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是 （　　）

A．电位器与灯泡并联
B．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
【答案】B

12. （2016玉林）一段1 m长的电阻丝，下列做法能使它的电阻增大的是 （ ）
A．对折  B．长度拉伸为原来的2倍
C．剪掉一半 D．外表涂上绝缘材料
【答案】B

13. （2016鄂州）已知甲、乙两灯的额定电压均为6 V，如图是甲、乙两灯电流随其两端电压变化的曲线。现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为 （ ）

A．0.5 A 12 V
B．1.5 A 12 V
C．1.5 A 8 V
D．0.5 A 8 V
【答案】D

二、填空题
1.（2016自贡）某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则L1两端的电压为_______，L2两端的电压为________。

【答案】4 V 2 V
2. （2016成都）一位同学用电压表测量电路两端的电压，电压表的指针位置如图1所示，电压表的示数为　　　　　　。另一位同学用温度计测量一杯热水的温度时，把温度计放入热水中，如图2所示，该温度计的放置方式　　　　　　（选填“正确”或“不正确”）。

【答案】2.4 V 不正确
3. （2016成都）如图所示的电路，闭合开关S，定值电阻R1与R2的连接方式是　　　　　　，电压表测的是　　　　　　两端的电压。

【答案】串联 R1
4. （2016岳阳）电子秤利用用了压力传感器。某电子秤使用的压力传感器的结构如图所示。弹簧钢右端固定， 其上、下表面各贴一完全相同的金属电阻丝，它的阻值对长度变化很敏感。电子秤工作时，给上、下电阻丝分别提供相等且大小恒定的电流I。若在弹簧钢自由端施加压力F，则上电阻丝拉伸，下电阻丝压缩，此时两电阻丝两端的电压变为U1、U2，传感器把两电压的差值输出，用来反映力F的大小。

（1）压力F增大时，上金属丝的电阻________（选填“变大”“变小”或“不变”）。
（2）施加压力F时，两电阻丝两端电压的大小关系为U1____（选填“>”“<”或“=”）U2。
【答案】变大 ＞
5. (2016广东)如图所示，电流表的示数是 A，电压表的示数是 V。

【答案】0.24 12.5
6. (2016广东)阅读短文，回答问题
压力传感器
压力传感器种类很多，电子秤中测力装置所使用的电阻应变式压力传感器就是其中的一种，它能够将被测量的压力信号转化成电压信号。电阻应变式压力传感器的原理如图甲所示，金属梁右端为固定端，左端为自由端，金属梁的上、下表面各紧贴一块相同的应变片、应变片结构如图乙所示，它主要是由基底、金属电阻丝和引线等组成，电阻丝固定在基底上，当应变片被拉长时，金属电阻丝同时被拉长，电阻线的电阻变大。反之，当应变片被压缩时，金属电阻丝变短，电阻丝的电阻变小。
当自由端受到向下的压力F时，金属梁向下弯曲，上应变片被拉长，下应变片被压缩。如果上、下金属电阻丝有大小不变的电流I通过时，上应变片引线间两端电压为U1，下应变片引线间两端电压为U2，传感器可以通过输出两个电压的差值U（U=U1-U2）来反映压力F的大小。

请回答下列问题：
（1）当应变片被拉长时，金属电阻丝的电阻会变大，原因是 。
（2）当金属梁没有受到压力时，由于 ，所以U1=U2，U=0。
（3）当金属梁受力向下弯曲时，U1 ，U2 。（均选填“变大”“变小”或“不变”）
【答案】（1）电阻丝的长度变大电阻变大
（2）上、下两应变片均没有发生形变，长度相等，电阻相等
（3）变大 变小
7. (2016北京)如图所示的电阻箱的示数为 Ω。

【答案】50
8. （2016襄阳）在“探究影响导体电阻大小的因素”实验中，为了探究电阻大小跟导体长度的关系，应该选择材料和________都相同、长度不同的多根金属丝，实验数据记录如下表所示：
L/m
0.3
0.4
0.5
0.6
0.7
0.8
R/Ω
2.1
2.8
3.521世纪教育网
4.2
4.9
5.621世纪教育网
请你分析表中数据，归纳出电阻R与导体长度L的关系式：R=________.
【答案】 横截面积 （7Ω/m）× L (或7L）
9. （2016潍坊）读出如图所示的电阻箱的示数为_________ 。

【答案】231.6
10.（2016西宁）如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：锌片是盐水电池的
极，电池的电压为 V。

【答案】负 0.6

11. （2016陕西）如图所示，电压表的示数为________V。

【答案】13.5

三、实验探究题
1. (2016金华)拓展性学习小组的同学合作进行探究“串联电路的电压特点”，设计了图Ⅰ电路，并连接了图Ⅱ电路。

（1）图Ⅱ的实验电路连接中有一处错误，无法完成试验，连接错误的导线是　　　　　　（选填“a” “b”或“c”）。
（2）正确连接后，继续实验，根据测得的实验数据，绘制了如图Ⅲ所示的曲线图。
①图Ⅲ中甲、乙两条曲线是根据图Ⅰ电路测得的实验数据所绘制的曲线，其中与图Ⅰ电路中电压表对应的曲线是　　　　　　（选填“甲”或“乙”）。
②已知电源电压恒为6 V，根据探究目的分析图Ⅲ中的曲线，得出的实验结论是　　　　　　。
（3）拓展探究：同学们根据串联电路的电压特点，重新设计如图Ⅳ电路（电源电压未知），利用电压表和定值电阻R0（已知阻值）测量未知定值电阻Rx的阻值，闭合开关S后，接下来的操作是　　　　　　（只需写出操作过程和测量的科学量，不需写出表达式）。
【答案】（1）b
（2）①甲 ②串联电路中总电压等于各分电压之和 （3）闭合开关S、S1，断开S2时，测得电压表的示数U1；闭合开关S2、断开开关S1（或同时闭合S1、S2）时，测得电压表的示数U2
2. (2016嘉兴)某兴趣小组为探究串联电路中总电阻与分电阻的关系，在拓展课中做了如下实验:
【实验步骤】
①按方案连接电路，闭合开关，用电流表测出电路中的电流I，并记录;
②用电压表分别测出R1、R2两端电压以及R1和R2两端总电压，并记录;
请你在答题卷中用笔画线代替导线，将电流表接人电路中。
【数据处理】
①数据处理时，有同学发现表中的一个数据有误，错误的数据是
②重新测量，根据所测的数据计算R1、R2和R总的值。

【答案】

3. （2016枣庄）学习了电学知识后，小明对影响电阻大小的部分因素进行了探究，器材有：开关、电流表、干电池（电压恒为1.5 V）各一个，三根完全相同的合金丝，导线若干，连接如图甲所示的电路，小明将合金丝以不同方式分别接入电路A、B之间，闭合开关S后，记录的数据如下表。
根据实验数据，回答下列问题：
（1）图乙是将一根合金丝接入电路时电流表的读数，请将其填入表格中。
连接方式
一根
两根串联
三根串联
两根并联
三根并联
电流表读数/A

0.15
0.1
0.6
0.9
（2）导体电阻的大小跟材料、长度和横截面积的关系．
A．电阻的大小与长度的关系是：　 。
B．电阻的大小与横截面积的关系是：　 　。
（3）分析表中的实验数据，还可以得出导体的电流与电阻的关系：　 　。
（4）实验中一根合金丝的电阻为　 　Ω，若该合金丝的横截面积为1 mm2，则一根合金丝的长度是　 　m。（已知该合金丝长1 m，横截面积1 mm2的阻值为1 Ω）

【答案】（1）0.6
（2）A．材料和横截面积相同，导体的电阻跟长度成正比
B．材料和长度相同，导体的电阻跟横截面积成反比
（3）导体两端的电压不变，导体中的电流与导体的电阻成反比
（4）2.5 2.5
4. (2016北京朝阳)在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小阳把两只灯泡L1、L2串联起来接到电源上，如图所示。

（1）当分别把电压表连在图中AB两点、BC两点及AC两点时，闭合开关S后测得的数据是UAB=0 V，UBC=12 V，UAC=12 V，则
故障可能是 。
（2）故障排除后，实验正常进行，小阳测得了一组数据如下表：
AB间电压UAB/V
BC间电压UBC/V
AC间电压UAC/V
4
8
12
（3）小阳由此数据得到一个普遍的结论，即：“串联电路的总电压等于各串联导体两端电压之和。”小明认为小阳所得的实验结论是不可靠的，他仅仅靠一组实验数据测量是不能得到一个普遍结论的，要想得到一个具有普遍意义的实验结论，小明建议小阳接下来应该采取的做法是 。
【答案】（1） AB间电路出现短路 (BC间电路出现断路)
（2） 换用不同规格的小灯泡多做几组实验

5. （2016雅安）某实验小组探究金属丝电阻大小与长度的关系, 他们取一段粗细均匀的由同种材料制成的金属丝, 将金属丝拉直后连接在A、B 接线柱上, 在金属丝上安装一个可滑动的金属夹P。实验室还提供了下列器材: 电压表、电流表、电池组( 电压3 V) 、滑动变阻器( 20Ω 2 A) 、刻度尺、开关和导线若干。
（1） 为了测量AP 段的电阻R, 他们连接了如图甲所示的电路, 请用笔画线代替导线, 把图中还没有连接的一根导线接上, 使电路完整。

（2） 闭合开关前, 应将滑动变阻器的滑片移至变阻器的最_________( 选填“左” 或
“右”) 端。
（3） 闭合开关, 移动滑动变阻器的滑片, 测得电压表的读数为2. 0V, 电流表指针偏转
如图乙所示, 此时金属丝的电阻R = _________Ω。
（4）实验中移动金属夹P, 分别测得AP 段的长度L 和对应的电阻值R, 数据如下表:
分析表中数据, 可知R 与L 的关系是: 当导体的材料和横截面积一定时, 导体的长度
越长,电阻_________( 选填“越大” 或“越小”) 。

（5）在实验中, 探究金属丝电阻大小与长度的关系时, 必须保持导体的材料和横截面积一定, 这种研究问题的科学方法叫____________。在下列两个电学实验中, 应用此方法的是_________ ( 选填字母)。
A. 用伏安法测电阻 B. 探究电流与电压、电阻的关系
【答案】（1）如图所示

（2）右 （3）5（4）越大（5）控制变量法 B
