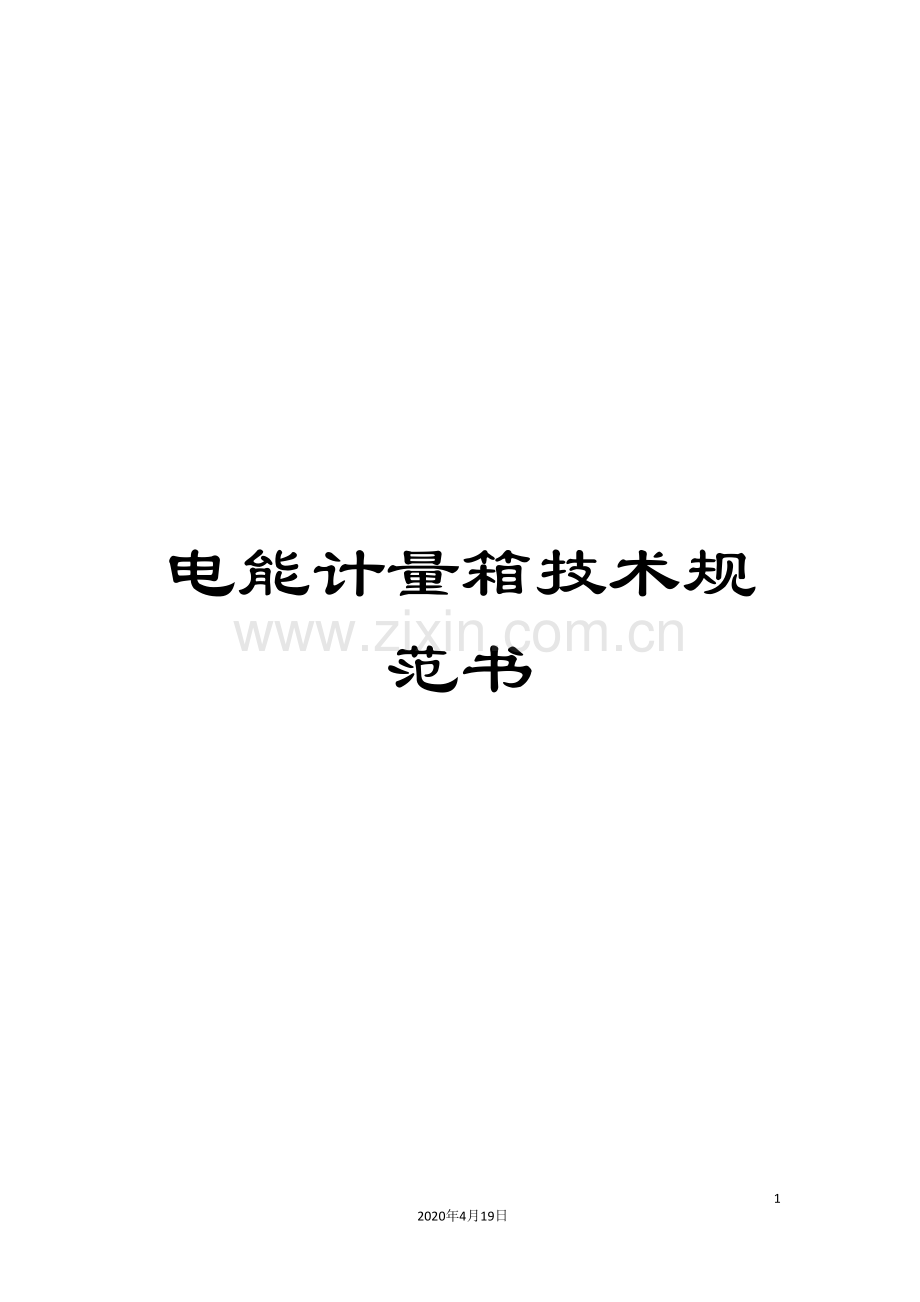

电能计量箱技术规范书

22
2020年4月19日
文档仅供参考

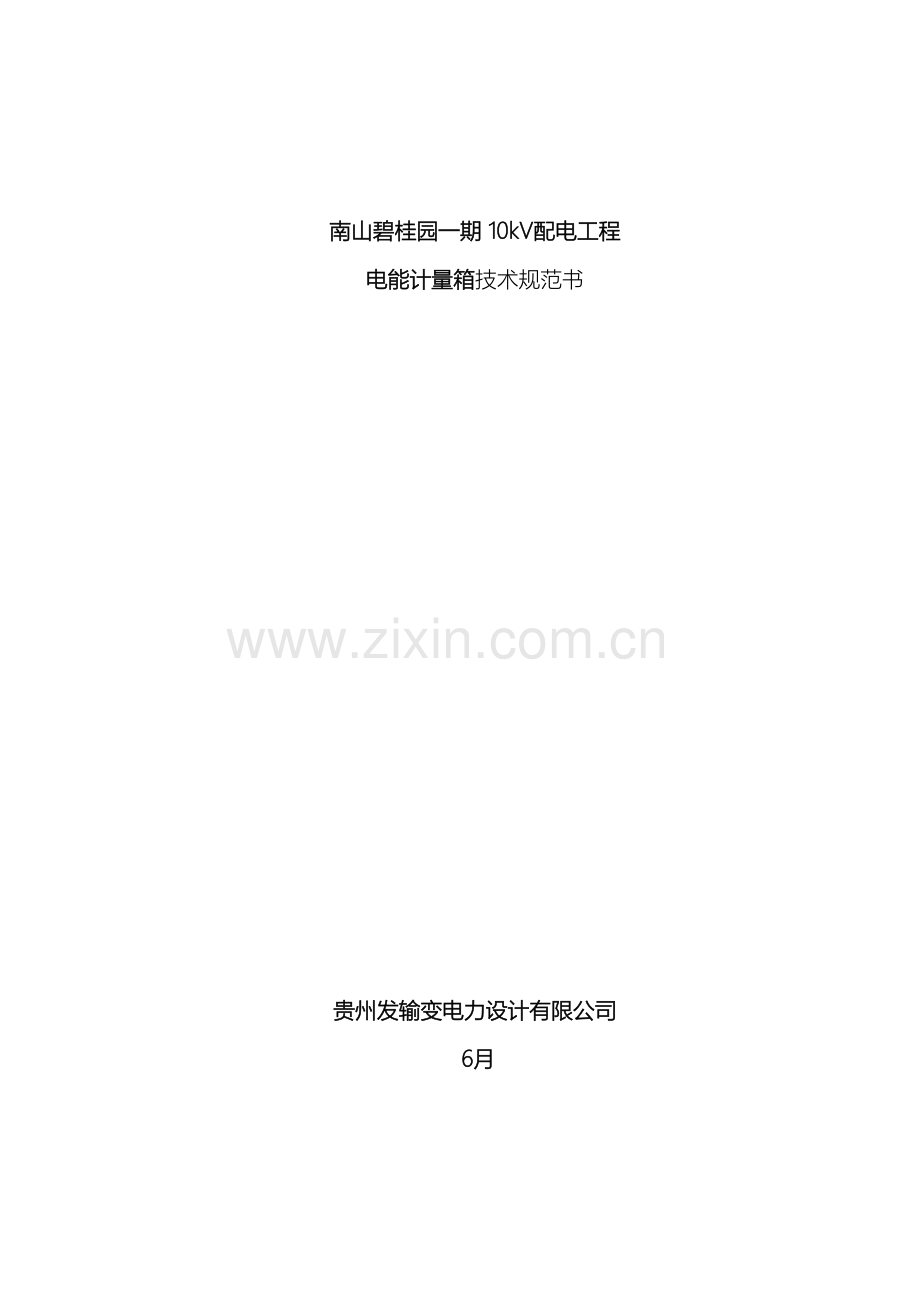

南山碧桂园一期 10kV配电工程
电能计量箱技术规范书

贵州发输变电力设计有限公司
6月

目 录
1 标准技术参数 1
2.2 必备的备品备件、专用工具和仪器仪表供货表 2
2.3 图纸资料提交单位 2
2.4 工程概况 2
2.5 使用条件 3
2.6 项目单位技术差异表 3
3 投标人响应部分 4
3.1 投标人技术偏差表 4
3.2 销售及运行业绩表 4
3.3 推荐的备品备件、专用工具和仪器仪表供货 4
3.4 最终用户的使用情况证明 5
3.5 投标人提供的试验检测报告表 5
3.6 投标人提供的鉴定证书表 5
1 范围 6
2 技术规范性引用文件 6
3 通用要求 7

1 标准技术参数
投标人应认真逐项填写标准技术参数（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，请填写表8 投标人技术偏差表。
表1 电能计量箱标准技术参数表
序号
参数名称
单位
标准参数值
投标人保证值

注1：项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。

电表箱数量统计

2.2 必备的备品备件、专用工具和仪器仪表供货表
表3 必备的备品备件、专用工具和仪器仪表供货表
序号
名 称
单 位
招标人要求
投标人响应
型号和规格
数量
型号和规格
数量
1

2

3

4

5

6

表4 设计联络会、培训及验收需求一览表
序号
项目
项目单位要求
投标人响应
1
第一次设联会
人×天：

2
第二次设联会
人×天：

3
技术培训
人×天：

4
出厂验收
人×天：

2.3 图纸资料提交单位
经确认的图纸资料应由卖方提交表5所列单位。

表5 卖方提交的须经确认的图纸资料及其接收单位
提交图纸
资料名称
接收图纸单位名称、地址、邮编、电话
提交
份数
提交时间
认可图、最终图
说明书
试验报告
（附电子文档）
（贵州发输变电力设计有限公司）

1）技术协议签订后2周内，供货商应提供认可图纸。
2）工程师在收到认可图纸后2周内，应将经确认的1份图纸寄送给供货商。
3）供货商收到经确认的图纸2周内提出最终图
认可图、最终图
说明书
试验报告
（附电子文档）
（买方）

2.4 工程概况
2.4.1 项目名称：
南山碧桂园一期 10kV配电工程
2.4.2 项目单位：
毕节吉隆碧桂园房地产开发有限公司
2.4.3 工程规模：
2.4.4 工程地址：
毕节市
2.4.5 交通、运输：
（*）

2.5 使用条件
表6　使用条件表
序号
名 称

单位
招标人要求值
1
环境温度
日最高温度

℃
40
日最低温度

-10
日最大温差

25
2
湿度
日相对湿度平均值

%
≤95
月相对湿度平均值

≤90
3
海拔高度

m
≤1000
4
耐受地震能力
水平加速度

g
0.3
垂直加速度

g
0.15
注：表6中“招标人要求值”为正常使用条件，超出此值时为特殊使用条件，项目单位可根据工程实际使用条件进行修改。

2.6 项目单位技术差异表
项目单位原则上不能改动通用部分条款及专用部分固化的参数。根据工程使用条件，当环境温度、海拔高度等与标准技术参数表有差异或对通用部分条款有差异时，应逐项在“表7 项目单位技术差异表” 中列出，并以差异表给出的参数为准。投标人应对表7的技术参数进行确认。
表7 项目单位技术差异表
序号
项 目
标准参数值
项目单位要求值
投标人保证值
1

2

……

序号
项 目
变更条款页码、款号
原表示
变更后表示
1

2

……

3 投标人响应部分
投标人需填写专用部分的第1和第2部分的相应表格。标准技术参数表和项目单位技术差异表中要求值不同时，以项目单位技术差异表为准。投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，应填写投标人技术差异表。“投标人保证值”应与型式试验报告及其它性能试验报告相符。

3.1 投标人技术偏差表
投标人提供的产品技术规范应与本招标文件中规定的要求一致。若有偏差投标人应如实、认真地填写偏差值；若无技术偏差则视为完全满足本技术规范的要求，且在投标人技术偏差表中填写“无偏差”。
表8 投标人技术偏差表
序号
项 目
对应条款编号
技术招标文件要求
偏 差
备 注
1

2

3

3.2 销售及运行业绩表

表9 销售及运行业绩表
序号
产品型号
运行单位
投运数量
投运时间
联系人及
电话
备注

3.3 推荐的备品备件、专用工具和仪器仪表供货
表10 推荐的备品备件、专用工具和仪器仪表供货表
序号
名 称
型号和规格
单位
数量
1

2

4

5

6

7

3.4 最终用户的使用情况证明

3.5 投标人提供的试验检测报告表
表11 投标人提供的试验检测报告表
序号
产品型号名称
试验报告类别和
内容
依据标准
试验时间
试验单位

3.6 投标人提供的鉴定证书表
表12 投标人提供的鉴定证书表
序号
鉴定产品型号名称
组织鉴定单位
依据标准
鉴定时间

1 低压电能计量表箱通用技术规范
1 范围
本规范规定了贵州省电力公司供电电压380V/220V、容量100kW(kVA)以下用电用户电能计量表箱的设计原则和技术要求（含箱体内线材及开关），适用于贵州省新建及改造电力工程中电能计量表箱的设计、安装审查、验收的依据。
2 技术规范性引用文件
下列文件中的条款经过本规范的引用而成为本规范的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，但鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。
GB 1208- 　电流互感器
GB 3906- 3.6-4 0.5kV交流金属封闭开关设备和控制设备
GB 4208- 　外壳防护等级
GB/T 4728　电气简图用图形符号
GB 7251.1- 　低压成套开关设备和控制设备 第一部分：型式试验和部分型式试验成套设备
GB 7251.3- 　低压成套开关设备和控制设备 第三部分：对非专业人员可进入现场的低压成套开关设备和控制设备—配电板的特殊要求
GB/T 7267- 　电力系统二次回路控制、计量屏及柜基本尺寸系列
GB 10963.1- 　家用及类似场所用过电流保护断路器 第一部分：用于交流的断路器
GB/T 14048.1- 　低压开关设备和控制设备 第一部分：总则
GB/T 14048.2- 　低压开关设备和控制设备 低压断路器
GB/T 14048.3- 　低压开关设备和控制设备 第三部分：开关、隔离器、隔离开关及熔断器组合电器
GB 50171-1992　电气装置安装工程盘、柜及二次回路结线施工及验收规范
GB 50217- 　电力工程电缆设计规范
GB 50058-1992 爆炸和火灾危险环境电力装置设计规范
GB 50096- 住宅设计规范
GB 50054-1995 低压供配电设计规范
DL/T 448- 　电能计量装置技术管理规程
DL/T 621-1997　交流电气装置的接地
DL/T 698.1　电能信息采集与管理系统 总则
DL/T 825- 　电能计量装置安装接线规则
DL/T 599- 　城市中低压电网改造技术导则
JJG 1021- 　电力互感器
Q/GDW355- 单相智能电能表型式规范
Q/GDW356- 三相智能电能表型式规范
3 通用要求
3.1箱体材料选用和分类
3.1.1计量表箱箱体材料应选用可回收、再生非金属。
3.1.2计量表箱观察窗玻璃应选用防紫外线聚碳酸脂玻璃。
3.1.3计量表箱材料应能经过GB7251.3标准中关于材料试验的要求（验证冲击强度、验证绝缘材料的耐热能力、验证绝缘材料对内部电作用引起的非正常发热和着火危险的耐受能力），材料性能应满足相应的环境要求。
3.1.4计量表箱类型：单相单表位非金属表箱、三相不带CT单表位非金属表箱、三相带CT单表位非金属表箱、三相不带CT多表位非金属表箱、单相多表位非金属表箱。
其中单相多表位分为：四表位、六表位、八表位、十表位、十二表位，十六表位、十八表位；三相多表位分为：二表位、四表位、六表位。
分类表箱推荐使用材料见下表：
表箱种类
安装场所
材料种类
材料厚度（mm）
单相单表位非金属表箱
户内、户外
聚碳酸酯
≥3.0
三相不带CT单表位非金属表箱
户内、户外
聚碳酸酯
≥3.0
三相带CT单表位非金属表箱
户内、户外
聚碳酸酯
≥3.0
三相不带CT多表位非金属表箱
户内、户外
聚碳酸酯
≥3.0
单相多表位非金属表箱
户内、户外
聚碳酸酯
≥3.0

3.2计量表箱结构
电能计量表箱应分设进线室、表箱室和出线室，各室独立设门，结构及标识参见附录A。
3.3计量表箱质量要求
3.3.1箱门内侧有保障强度的加强筋，计量表箱箱体左右侧板与背板不允许焊接、拼接。箱门、面板的凹凸度在每1000mm范围内不超过3mm，相邻两个平行边尺寸的偏差绝对值不超过3mm，计量表箱门应保证灵活开启。
3.3.2计量表箱体中标准紧固件及零部件不得松动或脱落，接线端子必须具有足够的机械强度，能夹紧单股导线或硬质多股绞合导线。
3.4计量表箱电气要求
3.4.1四表位及以上箱体采用三相进线。
3.4.2计量表箱内各种电器布置及接线均应排列整齐、美观，采用盘前布线，便于更换检修。计量表箱内必须采用铜导线，线径应根据实际容量计算选择，截面不得小于10mm2，不允许有接头。
3.4.3计量表箱内电能表经电流互感器接线的，应配备联合接线盒，联合接线盒安装在电能表室内。连接导线应有号码管标识。
3.4.4计量表箱内导线应按相色使用，分为：A相黄色、B相绿色、C相红色、N（中性线）黑色、PE（接地）黄绿双色，预留的电能表连接导线长度满足接线要求。
3.4.6载流部件应采用能满足实际使用要求、导电性能良好的铜及其适当的被复层。接线端子必须保证良好的电气接触和一定的载流能力。
3.4.7单相计量表箱负荷侧开关应选择2P微型断路器，电源侧开关应选择单极隔离开关。
3.4.8 三相计量表箱三相不带CT表箱负荷侧开关应选择3P微型断路器，电源侧开关应选择单极隔离开关；三相带CT表箱开关应选择高可靠性系列塑壳断路器。
3.4.9 各级开关配置根据实际容量合理选择。三相不带CT表箱1表位配100A开关。
3.4.10表箱内进出线开关（单匹开关）、接线柱、接线盒、一（二次）导线必须是用知名厂家产品（国标）。
3.5箱体标识
3.5.1表箱箱体正面喷印或粘贴国网绿色“国家电网”、“95598”标识，单个字体为30mm× 30mm黑体字。
3.5.2计量表箱铭牌布置在箱门下沿中间（长100mm×高60mm），铭牌上具备条型码、型号、制造单位、制造年月、出厂编号、3C标识等。
3.6技术指标
3.6.1计量表箱使用环境
海拔高度：＜ 米
空气温度：最高温度+50℃，最低温度-20℃
相对湿度：日平均值≤95%
地震烈度：8度
污秽等级：3级
防护等级：≥IP20
3.6.2 非金属计量表箱材料要求
阻燃性能:具有V-2等级的阻燃性能，耐温≥130℃。
绝缘电阻：计量表箱的绝缘电阻不小于20兆欧。
电气强度：施加50Hz/1500V电压，历时1分钟，不应发生飞弧、击穿闪电现象。
耐酸碱性：1毫升浓度为3%的酸碱溶液滴在箱体表面上，1小时后箱体表面无裂纹无分层现象。
抗静压性能：100kg重物（体积10×10cm2 ）置于产品任意位置三分钟不开裂不损坏。
耐静力挤压：100kg重力施加于平放的计量表箱上，1分钟后计量表箱无裂纹、剥落、破损现象。
气候影响： 产品在外界30±10℃、内部75℃和长期阳光照射，以及低温:-45±3℃ 4h的条件下，不变形不开裂，且保持透明性。
抗冲击：产品在固定螺丝旋紧的条件下（无包装）,由２m高度自由落体试验,箱体应保持完好。
耐沙袋冲击：7kg重的沙袋，从1m高度自由落下重复5次，计量表箱部位无裂纹、破落等异常现象。
3.6.3 表箱内进出线开关（单匹开关）、接线柱、接线盒、一（二次）导线参照使用与下列厂家同等级产品：（电气元件、设备等都必须符合中国南方电网认证产品目录）
l 开关：正泰、德力西、梅兰日兰
l 接线柱：海胜、海燕
接线盒：江都华中电测器材有限公司、海燕
2 项目需求部分
2.1货物需求及供货范围一览表

表4 货物需求及供货范围一览表
6位三相表箱

台
11
4位三相表箱

台
29
8位三相表箱

台
1
10位表箱

台
3
12位表箱

台
8

2.2 工程概况
2.4.1 项目名称：南山碧桂园一期 10kV配电工程
2.4.2 项目单位：毕节吉隆碧桂园房地产开发有限公司
2.4.3 项目设计单位： 贵州发输变电力设计有限公司 。
2.4.4 电缆的名称、型号规格： 见货物需求表 。
附录B
（资料性附录）
电能表安装尺寸图

图B.1 单相智能电能表安装孔尺寸图

图B.2 三相智能电能表（费控）安装孔尺寸图

图B.3 三相智能电能表（无本地费控功能）安装孔尺寸图

非金属材料表箱图纸附件
