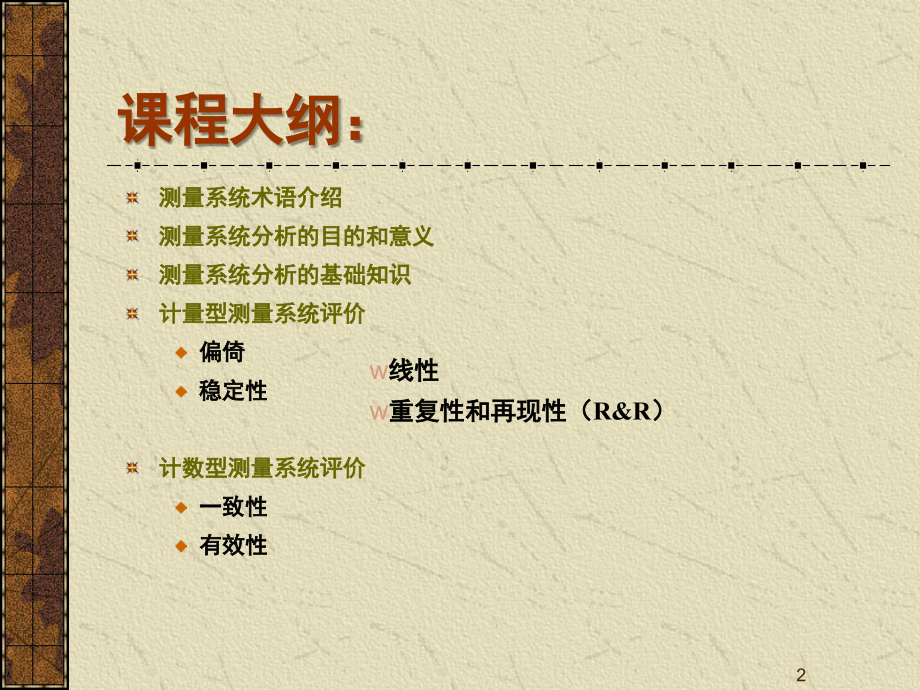

单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,测量系统分析,Measurement Systems Analysis,T,S16949,质量体系系列培训教材之四,北京世纪拓普管理顾问有限公司,1,课程大纲：,测量系统术语介绍,测量系统分析的目的和意义,测量系统分析的基础知识,计量型测量系统评价,偏倚,稳定性,计数型测量系统评价,一致性,有效性,线性,重复性和再现性（,R&R）,2,测量系统术语介绍,测量,：,赋值给具体物以表示它们之间关于特定特性的关系。赋值过程定义为测量过程，而赋予的值定义为测量值。,量具,：,任何用来获得测量结果的装置，经常用来特指用在车间的装置；包括通过,/,不通过装置等。,测量系统：,是用来对被测特性定量测量或定性评价的仪器或量具、标准、操作、方法、夹具、软件、人员、环境和假设的集合；用来获得测量结果的整个过程。,测量和试验设备：,完成一次测量所必需的所有测量仪器、测量标准、基准材料以及辅助设备。,测量系统分析,(MSA),用于分析测量系统对测量值的影响,测量设备或量具、标准、操作、方法、夹具、软件、人员、环境和假设对测量值的影响,强调测量仪器和人的影响,3,测量系统的组成,测量,系统,人,机,料,法,环,操作人员,量具/测量设备/工装,被测的材料/样品/特性,操作方法、操作程序,工作的环境,4,测量,的重要性,如果测量出现问题，那么合格的产品可能被判为不合格，不合格的产品可能被判为合格，此时便不能得到真正的产品或过程特性。,如果过程特性值测量出现问题，会使过程测量失真，影响过程控制的可靠性，导致出现不合格品。,因此，要保证测量结果的准确性和可信度。,PROCESS,原料,人,机,法,环,测量,测量,结果,合格,不,合格,测量,5,为什么要进行测量系统分析,即使量具经过检定或校准，由于人、机、料、法、环、测等六方面的原因，仍会带来测量误差。,检测设备的检定或校准不能满足实际测量的需要。,因此，还需要对测量系统进行评价，分析测量结果的变差，从而确定测量系统的质量，以满足测量的需要。,为了满足,ISO/TS16949,标准的要求,ISO/TS16949,标准,7.6.1,规定：为分析每种测量和试验设备系统得出的结果中出现的变差，应进行统计研究。此要求应适用于控制计划中提及的测量系统。所用的分析方法及接收准则应符合顾客关于测量系统分析的参考手册的要求。如果得到顾客的批准，也可使用其他分析方法和接收准则。,6,测量系统分析的目的,获得一个,高质量,的数据。,(1),通过测量数据来决定是否对产品的品质能接受,.,(2),通过测量数据来决定是否调整制造过程,.,运用统计分析方法，确定测量系统测量结果的变差（测量误差），,寻找变差的来源,。从而确定测量系统的质量，,为测量系统的改进提供信息,。,保证所用统计分析方法及判定准则的一致性。,表征数据质量最通用的统计特性,:,测量系统的偏倚和方差,.,所谓偏倚的特性,:,是指数据相对基准,(,标准,),值的位置,.,所谓方差的特性,:,是指数据的分布,.,7,测量误差,Y =x+,测量,值,=,真值(,True Value)+,测量误差,戴明,说没有真,值的存在,一致,8,位置和宽度,位置,寬度,位置,寬度,标准值,测量系统特性可用下列方式来描述：,位置：准确度,、稳定性、偏倚、线性。,宽度或范围：精密度、重复性、再现性。,9,准确度与精密度,量具 A,量具 B,量具 C,A,具有最佳准确度,B 具有最佳精密度,C 的准确度好于B,比较A和C的表现,量具 A的均值,量具 B的均值,量具 C的均值,10,理想的测量系统,理想的测量系统在每次使用时：应只产生“正确”的测量结果。每次测量结果总应该与一个标准值相符。一个能产生理想测量结果的测量系统，应具有,零方差、零偏倚,和所测的任何产品,错误分类为零概率,的统计特性。,11,测量系统所应具有的特性,测量系统必须处于统计控制中,，这意味着测量系统中的变差只能是由于普通原因而不是由于特殊原因造成的。,这可称为统计稳定性；,测量系统的变异必须比制造过程的,变异小；,变异应小于公差带；,测量精密应高于过程变差和公差带两者中精度较高者，一般来说，,测量精度是过程变异和公差带两者中精度较高者的十分之一；,测量系统统计特性可能随被测项目的改变而变化。若真的如此，,则测量系统的最大的变差应小于过程变差和公差带两者中的较小者。,12,测量系统的基本知识和概念,测量数据的特性分类,计量型数据,计数型数据,测量系统的分类,计量型测量系统,可采取多种方法量化评定,计数型测量系统：,计数型量具研究无法对量具有多“好”作出量化判断，它只能用于确定量具合格与否。,13,计量型测量系统的统计特性,通常使用测量数据的统计特性来衡量测量系统的质量：,Discrimination,分辨力,;,Bias,偏倚,;,Repeatability,重复性,;,Reproducibility,再现性,;,Linearity,线性,;,Stability,稳定性。,14,分辨力（率）,定义：,指测量系统检出并如实指示被测特性中极小变化,的能力。,通用准则是一个量具的分辨率是所测特性公差,/,过程变差的十分之一。建议的要求是总过程,6(,标准偏差,),的十分之一。,15,分辨力,可读性,分辨率,有效分辨率,16,测量系统能力,测量系统变差的短期评估,.(,例如“,GRR”,包括图形,),对测量误差,(,随机的和系统的,),合成误差的估计,.,包括,:,1),不正确的偏倚或线性,.,2),重复性和再现性,(GRR),包括短期 一致性,.,17,测量系统性能,测量系统变差的长期评估,.(,长期控制图法,),是所有有效的和可确定的变差源随时间的最终影响,.,对测量误差,(,随机的和系统的,),合成误差的长期评估包括,:,1),能力,(,短期误差,),2),稳定性和一致性,18,测量系统的评定阶段,第一阶段：,明白该测量过程并确定该测量系统是否满足我们的需要。主要有二个目的：,1,）,确定该测量系统是否具有所需要的统计特性，,此项必须在使用前进行。,2,）,发现那种环境因素对测量系统显著的影响,，,例如 温度、湿度等，以决定其使用的环境要求。,第二,阶段,：,目的是在验证一个测量系统一旦被认为是可行的，应持续具有恰当的统计特性。,常见的量具,R&R,分析,是其中的一种试验型式,。,19,分析时机,新研究之产品,PV,有不同时,新仪器,(,包括修理后,),，,EV,有不同时再现性,新操作人员，,AV,有不同时,易损耗之仪器必须注意其分析频率,测量系统分析至少每年一次,新产品开发时，按项目计划的时间要求进行测量系统分析。,对于测量特殊特性的量检具，必须进行测量系统分析。,对于生产中发生问题,经分析怀疑是测量系统问题时,应进行测量系统分析,对新建的和新维修过或修正过的测量系统必须进行测量系统分析,20,计量型测量系统评价,稳定性,偏倚,线性,重复性和再现性（,R&R,）,21,稳定性(Stability),(,漂移,),时间,基准值,基准值,基准值,稳定性,：是测量系统在某持续时间内测量同一基准或零件的相同特性时获得的测量值的总变差。稳定性是偏倚随时间的变化,。,22,确定稳定性的指南,1,）取一个样本并建立相对于可溯源标准的,基准值,。如果该样品不可获得，选择一个落在产品测量,中程数据,生产零件，指定其为稳定性分析的标准样本。对于追踪测量系统稳定性，不需要一个已知基准值。,具备预期测量的最低值，最高值和中程数的标准样本是较理想的。建议对每个标准样本分别做测量与控制图。,2,）定期,(,天,周,),测量标准样本,35,次，样本容量和频率应该基于对测量系统的了解。因素可以包括重新校准的频次、要求的维护，测量系统的使用频率，作业条件的好坏。应在不同的时间读数以代表测量系统的实际使用情况，以便说明在分析测量时的周围环境和其他因素发生的变化的 测试条件一致。,3,）将数据按时间顺序画在,Xbar&R,或,Xbar&S,控制图上。,23,结果分析作图法,4）建立控制限并用标准控制图分析评价失控或不稳定状态。,结果分析数据法,除了正态控制图分析法，对稳定性没有特别的数据分析或指数。,如果测量过程是稳定的，数据可以用于确定测量系统的偏倚。,同样，测量的标准偏差可以用作测量系统重复性的近似值。这可以与（生产）过程的标准偏差进行比较以决定测量系统的重复性是否适于应用。,可能需要实验设计或其他分析解决问题的技术以确定测量系统稳定性不足的主要原因。,24,稳定性,举例,为了确定一个新的测量装置稳定性是否可以接受，工艺小组在生产工艺中程数附近选择了一个零件,.,这个零件被送到测量实验室，确定基准值为,6.01,。小组每班测量这个零件,5,次，共测量,5,周（,25,个子组）。收集所有数据以后，,Xbar&R,图就可以做出来了,(,见图示,),。,控制图分析显示，测量过程是稳定的，因为没有出现明显可见的特殊原因影响。,25,稳定性的均值-极差图,6.3,6.0,5.7,样本均值,子组,0,5,15,20,25,10,UCL=6.297,Mean=6.021,LCL=5.746,1.0,0.5,0.0,样本极差,R=0.47792,ULC=1.01,LCL=0,26,偏倚(,Bias),基准值,观测平均值,偏倚,偏倚：,是测量结果的,观测平均值,与,基准值,的差值。,基准值的取得,可以通过采用更高级别的测量设备进行多次测量，取其平均值来确定。,27,确定偏倚指南,独立样本法,1,）获取一个样本并建立相对于可溯源标准的基准值。如果得不到，选择一个落在生产测量的中程数的生产零件，指定其为偏倚分析的标准样本。在工具室测量这个零件,n10,次，并计算这,n,个读数的均值。把均值作为“基准值”。,可能需要具备预期测量值的最低值、最高值及中程数的标准样本是理想的。完成此步后，用线性研究分析数据。,2）让一个评价人，以通常方法测量样本10次以上。,28,结果分析1）,直方图法,3,）相对于基准值将数据画出直方图。评审直方图，用专业知识确定是否存在特殊原因或出现异常。如果没有，继续分析，对于,n,30,时的解释或分析，应当特别谨慎。,结果分析2）,数据法,4,）计算,n,个读数的均值。,X=x,i,/n,5,）计算可重复性标准偏差（参考量具研究，极差法，如下）：,r=max(xi)-min(xi)/d2*,这里,d2*,可以从附录,C,中查到，,g=1,m=n,如果,GRR,研究可用（且有效），重复性 标准偏差计算应该以研究结果为基础。,29,6,）确定偏倚的,t,统计量：,偏倚=观测测量平均值-基准值,b,=,r,/（,n,）,1/2,t=,偏倚,/,b,7,）计算偏倚的置信区间,置信水平取,95%,偏倚,t,1-/2,(v),b,d,2,/d,2,*,其中参数,d,2,、,d,2,*,、,v,可查书上附录,C,或,t,1-/2,(v),可从标准,t,分布表中查到,8,）判断置信区间是否包括,0,，如果,0,落,在,置信区间内，偏倚在,水平是可接受的，如果,0,没有落在置信区间内，偏倚在,水平是不可接受的。,注：如果,a,水平不是取,0.05,，必须取得顾客的同意。,30,偏倚,举例,一个制造工程师在评价一个用来监控生产过程的新的测量系统。测量装置分析表明没有线性问题，所以工程师只评价了测量系统偏倚。在已记录过程变差基础上从测量系统操作范围内选择一个零件。这个零件经全尺寸检验测量确定其基准值为6.0mm。而后这个零件由领班测量,15,次,。,31,次数,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,基准值,6.0,5.8,5.7,5.9,5.9,6.0,6.1,6.0,6.1,6.4,6.3,6.0,6.1,6.2,5.6,6.0,偏倚,-0.2,-0.3,-0.1,-0.1,0.0,0.1,0.0,0.1,0.4,0.3,0.0,0.1,0.2,-0.4,0.0,偏倚研究数据,32,偏倚计算,均值(X-bar)=6.0067,偏倚=观测均值-基准值,=6.0067-6.0 =0.0067,标准偏差=(6.4-5.6)/3.553=0.22514,均值的标准偏差=0.22514/(sqrt15)=0.05813,t=0.0067/0.05813=0.1153,95%置信区间：-0.11850,0.1319,结论：偏倚是可以接受的，同时假定实际使用不会导致附加变差源,观测次数,外径观测值,Bias,1 5.8 -0.2,2 5.7 -0.3,3 5.9 -0.1,4 5.9 -0.1,5 6.0 0.0,6 6.1 0.1,7 6.0 0.0,8 6.1 0.1,9 6.4 0.4,10 6.3 0.3,11 6.0 0.0,12 6.1 0.1,13 6.2 0.2,14 5.6 -0.4,15 6.0 0.0,33,偏倚研究,偏倚研究分析,n(m),均值 X,标准偏差,r,均值的标准偏差,b,测量值,15,6.0067,.22514,.05813,基准值=6.00,=,.05,g=1,d,2,*=3.35,t,统计量,df,显著t值,(2,-,含尾数的,),偏倚,95,偏倚置信区间,低值,高值,测量值,.1153,10.8,2.206,.0067,-,0.1185,.1319,因为0落在偏倚置信区间（-0.1185，0.1319)内,工程师可以假设测量偏倚是可以接受的,同时假定实际使用不会导致附加变差源。,34,偏倚研究的分析,如果偏倚从统计上非0，且不可接受，寻找以下可能的原因：,标准或基准值误差；,仪器磨损。这在稳定性分析可以表现出，建议按计划维护或修整；,仪器制造尺寸有误；,仪器测量了错误的特性；,仪器未得到完善的校准，评审校准程序；,评价人设备操作不当，评审测量说明书等；,35,线,性(,Linearity),线性,是在量具预期的工作范围内，偏倚值的差值。,量程,基准值,观测平均值,基准值,观测平均值,36,线,性(,Linearity),观测的平均值,基准值,无,偏倚,有偏倚,E,F,O,B,A,C,D,A,B,37,确定线性指南,线性按以下指南评价：,1,）选择,g5,个零件，由于过程变差，这些零件测量值覆盖量具的操作范围。,2,）用全尺寸检验测量每个零件，以确定其基准值并确认了包括量具的操作范围。,3,）通常用这个仪器的操作者中的一人测量每个零件,m10,次。,随机的选择零件以使评价人对测量偏倚的“记忆”最小化,。,38,4,）确定每一零件的观察平均值，基准值与观察平均值之间的差值为偏倚，要确定各个被选零件的偏倚。,5,）线性图就是在整个工作范围内的这些偏倚与基准值之间描绘的。如果线性图显示可用一根直线表示这些标绘点，则偏倚与基准值之间的最佳线性回归直线表示两个参数之间的线性。线性回归直线的拟合优度（,R,2,）确定偏倚与基准值是否有良好的线性关系。,6）按接受准则评定测量系统对所有的基准值有相同的偏倚。,39,计算偏倚:,偏倚,=,观测,平均值,基准,值,过程变差,=6,线性方程式：,y=b+ax,x=,基准,y=,偏倚,40,截距、斜率、拟合度、线性、线性%,公式,41,系统的线性及线性百分率,由回归线斜率及零件过程变差,(,或公差,),计算得出。,如果回归线有很好的线性拟合,，,那么可以评价线性幅度及线性百分率来确定线性是否可接受。,如果回归线没有很好的线性拟合,，,那么可能偏倚平均值与基准有非线性关系，这需要进一步分析以判定测量系统的性能是否可接受。,42,对测量特殊特性的测量系统，线性,%5%,接受，线性,%,5%,时，不予接受。,对测量非特殊特性的测量系统，线性,%10%,接受，线性,%,10%,时，不予接受。,如果测量系统为非线性，查找这些可能原因,：,在工作范围上限和下限内仪器没有正确校准；,最小或最大值校准量具的误差；,磨损的仪器；,仪器固有的设计特性。,线性接受准则：,43,线性举例,1,.,选择,g=5,个试样,这些样件测量值覆盖量具的操作范围,2,.,确定每个零件的基准值,(,用尺寸检验法,),3.一个操作者测量每个零件,m=1,2次,.,4.,结果分析,-,作图法,画出最佳拟合线和置信带,Yi=aXi+b,为了使测量系统线性可被接受,“,偏倚,=0”,的线必须完全在拟合线置信带以内,.,由图表确定在偏倚和基准值之间是否存在线性关系。,如果存在“良好的”线性关系，则可计算出线性。如果不存在线性关系，则我们必须考虑其它的变差来源。,5.,结果分析,-,数据法,(t,检定,),6.,接受准则,:(1)H0:a=0,斜率,=0;(2)H0:b=0,截距,(,偏倚,)=0,假设成立。则测量系统对所有的基准值有相同的偏倚,44,测量系统分析如何确定线性的示例,45,测量系统分析如何确定线性的示例,46,测量系统分析如何确定线性的示例,公式计算线性。,47,线性图,2,4,6,8,10,-1,1,0,偏倚,基准值,偏倚=0,回归(直线),95%,的置信区间,偏倚均值,拟合优度,(R2)=0.98,%,线性,=13.17%,线性,=0.79,48,重,复,性(,Repeatability),重,复,性,重复性,是由同,一个,评价人，采用,同一个,测量仪器，多次测量,同一,零件的,同一,特性时获得的测量值变差。,一般指设备/量具的变差(EV),，也是设备(量具)的能力.,49,再现性,(,Reproducibility),再现性,是由,不同,的评价人，采用,相同,的测量仪器，测量,同一,零件的,同一,特性时测量平均值的变差。,通常指评价人的变差(AV)。,再現性,操作者B,操作者C,操作者A,50,GRR,或量具,R&R,重复性和再现性,评价人:,A,B,C,基准值,GRR,或量具R&R,评价人:,A,B,C,基准值,GRR,或量具R&R,量具重复性和再现性,:,测量系统的重复性和再现性合成的评估,.,测量系统能力,;,依据使用的方法,可能包括或不包括时间影响,.,51,确定重复性和再现性的指南,讨论有三种可接受的研究方法:(以统计稳定为前提),1.极差法(提供测量系统的整体概况),2.均值极差法(包括控制图法),3.方差分析法(ANOVE法),52,1.极差法,极差法是一种改良的计量型量具的研究，它可迅速提供一个测量变异的,近似值,，,这种方法只能提供测量系统的整体概况而不能将变异分为重复性和再现性。,它典型的用途是快速检查验证,GRR,是否发生了变化。,典型的极差方法用,2,个评价人和,5,个零件,进行研究：,1）,5,个零件,2),2,个评价人各将每个零件测量一次,.,3)计算平均极差,4)结果分析,5),GRR=R/d2;%GRR=100X(GRR/,过程标准偏差,),53,每个零件的极差是,评价人,A,获得测量值和,B,获得测量值之间的绝对差值。计算极差的和与平均极差。,零件号,评价,人A,评价,人B,极差,(A-B),1,0.85,0.80,0.05,2,0.75,0.70,0.05,3,1.00,0.95,0.05,4,0.45,0.55,0.10,5,0.50,0.60,0.10,示 例：,54,计算,平均极差,(R)=R/n=0.35/5=0.07,通过将平均极差均值乘以1/d,2,*,可以得到,总测量变差,。这里,d,2,*,在,附录C,中可以找到，m=2，g=零件数。,GRR=R/d,2,*=0.07/1.19=0.0588,已知过程标准差为0.0777,%GRR=100(GRR/,过程标准差,)=75.7%30%,结论：是测量系统需要改进.,附录C,55,2.均值,-,极差法,均值极差法,(Xbar&R),是一种,可提供测量系统重复性和再现性两个特性,作估计评价的方法。与极差法不同，这种方法可以将测量系统的变差分成两个部分,重复性和再现性，而不是他们的交互作用。,尽管评价人数量、试验次数和零件数是可变的，但我们下面的讨论反映了研究中条件的优化。参考,GRR,数据表。详细的程序是：,1,、获得一个样本零件数,n,大于,5,，应代表实际的或期望的过程变差范围；,2,、选择评价人为,A,，,B,，,C,等。零件的号码从,1,到,n,，评价人不能看到零件编号。,56,3,、如果是正常测量系统的一部分，应校准量具。让评价人,A,以随机的顺序测量,n,个零件，将测量结果输入第一行（如使用,MINITAB,应输入“数据”栏）。,4,、让评价人,B,和,C,测量同样的,n,个零件，而且他们之间不能看到彼此的结果，输入数据到第6行和11行。,5、用不同的随机测量顺序重复该循环。输入数据到第2，7，12行，在适当的列记录数据，如果需要试验3次，重复循环并输入数据到3，8，13行。,6、当零件数量很大或同时多个零件不可同时获得时，测量步骤4，5可能改变如下是需要的：,让评价人,A,测量第一个零件并在第,1,行记录读数。,让评价人,B,测量第一个零件并在第,6,行记录读数。,让评价人,C,测量第一个零件并在第,11,行记录读数。,57,让评价人,A,重复测量第一个零件并记录读数于第,2,行，,让评价人,B,重复测量第一个零件并记录读数于第,7,行，,让评价人,C,重复测量第一个零件并记录读数于第12行。,如果试验需要进行3次，重复这个循环将数据记录在第3，8，13行。,7、如果评价人属于不同的班次，可以使用一个替代方法，让评价人,A,测量所有的,10,个零件输入数据于第,1,行，然后评价人,A,以不同的顺序读数，记录结果于第,2,，,3,行，让评价人,B,，,C,同样做。,依公式计算并作成控制图或直接用表计算即可。,58,%R&R,接受准则,a.,%R&R30%,不能接受，必须改进。,d.,区别分类数 ndc5.,e.极差图中没有超出控制线的点则表明所有测量者的表现是一样的。,f,.,均值图中,50%,以上的子组均值都落在控制限以外，并且对所有评价人落在控制线以外的零件都是相同的情况下，可以认为测量系统具有足够的分辨率是适宜的。,59,结果,分析:,当重复性,(EV),大于再现性,(AV),时，原因可能是：,仪器需要保养；,量具应重新设计来提高刚度增强；,量具的夹紧或零件定位的方式需要改进；,存在过大的零件内变差。,当再现性,(AV),大于重复性,(EV),时：,评价人员需要更好的培训如何使用量具及数据读取方式；,量具刻度盘上的刻度不清楚；,需要某些夹具协助评价人员来提高使用量具的一致性。,60,均值极差法示例,(,包括控制图法,),取,n5,样本零件数,(,一般取,10,个零件,),选择,3,位评价人,(A,B,C),A,B,C,都分别以随机顺序测量这,n,个零件,A,B,C,重复以上,共测量三次,.,5),数据收集,(,数据收集表,),6),结果分析,-,作图法,均值图,/,极差图,/,散点图,/,震荡图,/,误差图,/,归一化直方图,/,均值,-,基准图,/,比较图,7),结果分析,-,数据计算,数值计算,(,重复性和再现性报告,）,;%EV,%AV,%GRR,%PV,ndc,=1.41(PV/GRR),61,例:游标卡尺测量一金属零部件的长度,1.,分析变差的来源。,主要变差来源：,a.人员读数，手势，方法,b.卡尺本身游隙,2.,选择恰当的方法,参考方法：重复性和再现性分析。（前提偏倚已在控制范围内。）,62,计量型数据的 均值-极差法步骤如下：,均值-极差（X-R）法是确定测量系统的重复性和再现性的数学方法,1 选择三个测量人（A,B,C）和10个测量样品。,测量人应有代表性，代表经常从事此项测量工作的,QC,人员或生产线人员,10个样品应在过程中随机抽取，可代表整个过程的变差，否则会严重影响研究结果。,2,校准量具,3,测量，让三个测量人对,10,个样品的某项特性进行测试，每个样品每人测量三次，将数据填入表中。试验时遵循以下原则：,盲测原则,1,：对,10,个样品编号，每个人测完第一轮后，由其他人对这,10,个样品进行随机的重新编号后再测，避免主观偏向。,盲测原则,2,：三个人之间都互相不知道其他人的测量结果。,63,计算,A,测的所有样品,的总平均值,X,A,。,同样方法计算,R,B,X,B,R,C,Xc,对每个样品由三个人所测得的,9,个测试值求平均值，,计算这些均值的极差,Rp,计算,A,对每个样品三次,测试结果的极差，,然后计算,10,个样品,的极差的均值,R,A,4,计算,64,计算公式,R=(R,A,+R,B,+R,C,)/3,X,DIFF,=MaxX,A,X,B,X,C,-MinX,A,X,B,X,C,重复性-设备变差 EV=R,K,1,再现性-测验人变差 AV=(X,DIFF,K,2,),2,-(EV,2,/nr),过程变差 PV=R,P,K,3,R&R=(EV,2,+AV,2,),总变差 TV=(R&R,2,+PV,2,),%EV=EV/TV,%AV=AV/TV,%R&R=R&R/TV,%PV=PV/TV,P/T=R&R/Tolerance,n=,样品个数,r=每个人对每个样品的试验次数,r,K,1,2,3,4.56,3.05,K,2,2,3,3.65,2.70,测试人数,n,K,3,7,8,9,10,1.82,1.74,1.67,1.62,K,1,=5.15/d*,2,*AV,计算中，如根号下出现负值，AV取值0,65,卡尺的R&R研究,Excel,运算,66,m,2,3,4,5,6,7,8,9,10,11,12,13,14,15,g,1,1.41,1.91,2.24,2.48,2.67,2.83,2.96,3.08,3.18,3.27,3.35,3.42,3.49,3.55,2,1.28,1.81,2.15,2.40,2.60,2.77,2.91,3.02,3.13,3.22,3.30,3.38,3.45,3.51,3,1.23,1.77,2.12,2.38,2.58,2.75,2.89,3.01,3.11,3.21,3.29,3.37,3.43,3.50,4,1.21,1.75,2.11,2.37,2.57,2.74,2.88,3.00,3.10,3.20,3.28,3.36,3.43,3.50,5,1.19,1.74,2.10,2.36,2.56,2.73,2.87,2.99,3.10,3.19,3.27,3.35,3.42,3.49,6,1.18,1.73,2.09,2.35,2.56,2.73,2.87,2.99,3.10,3.19,3.27,3.35,3.42,3.49,7,1.17,1.73,2.09,2.35,2.55,2.72,2.87,2.99,3.10,3.19,3.27,3.35,3.42,3.48,8,1.17,1.72,2.08,2.35,2.55,2.72,2.87,2.98,3.09,3.19,3.27,3.35,3.42,3.48,9,1.16,1.72,2.08,2.34,2.55,2.72,2.86,2.98,3.09,3.18,3.27,3.35,3.42,3.48,10,1.16,1.72,2.08,2.34,2.55,2.72,2.86,2.98,3.09,3.18,3.27,3.35,3.42,3.48,11,1.16,1.71,2.08,2.34,2.55,2.72,2.86,2.98,3.09,3.18,3.27,3.35,3.41,3.48,12,1.15,1.71,2.07,2.34,2.55,2.72,2.86,2.98,3.09,3.18,3.27,3.35,3.42,3.48,13,1.15,1.71,2.07,2.34,2.55,2.71,2.85,2.98,3.09,3.18,3.27,3.35,3.42,3.48,14,1.15,1.71,2.07,2.34,2.54,2.71,2.85,2.98,3.08,3.18,3.27,3.35,3.42,3.48,15,1.15,1.71,2.07,2.34,2.54,2.71,2.85,2.98,3.08,3.18,3.27,3.35,3.42,3.48,15,1.128,1.693,2.059,2.326,2.534,2.704,2.847,2.907,3.078,3.173,3.258,3.336,3.407,3.472,平均极差分布的d,2,*,值,计算,67,子组内样本数,A,2,D,3,D,4,2,1.880,0,3.267,3,1.023,0,2.575,4,0.729,0,2.282,5,0.577,0,2.115,6,0.483,0,2.004,7,0.419,0.076,1.924,8,0.373,0.136,1.864,9,0.337,0.184,1.816,10,0.308,0.223,1.777,11,0.285,0.256,1.744,12,0.266,0.284,1.716,13,0.249,0.308,1.692,14,0.235,0.329,1.671,15,0.223,0.348,1.652,控制图系数表,68,计数型测量系统研究,计数型量具就是把各个零件与某些指定限值相比较，如果满足限件则接受该零件否则拒收。,计数型量具只能指示该零件被接受或拒收。,计数型测量系统的分析：,风险分析法,一致性，有效性；,69,一致性和有效性分析：,选取五十个零件来进行，其中应有一些零件稍许高或低于规范限值。,选取二或三位评价人员以一种能防止评价人偏倚的方式两次测量所有零件。,所有的测量结果必须一致则接受该量具，否则应改进或重新评价，或找到一个可接受的替代测量系统。,70,一致性和有效性分析：,假设检验分析,1),假设生产过程处在统计受控状态,2),选择一个合适的计数型量具,(,与产品公差带及过程变差中小的比较,),3),抽取,50,个零件样本,(,以覆盖过程范围的零件,),4),使用,3,名评价人,每位评价人对每个零件评价,3,次,71,风险分析法,5),结果分析,-,交叉表分析,(A-B,B-C,A-C),6),结果分析,-,数据表,(,假设检验,-,零假设,),7),判定准则,:,(1),有效性,90%,，则可接受。,(2)80%,有效性,90%,，则可能需改进。,(3),有效性,80%,不可接受，需改进。,72,风险分析法,判断测量系统,有效性,漏发警报的比率,误发警报的比率,评价人可接受,90%,2%,5%,评价人可接受的边缘-可能需要改进,80%,5%,10%,评价人不可接受-需改进,5%,10%,73,计数型研究数据表,1,零件,A-1,A-2,A-3,B-,1,B-,2,B-,3,C-1,C-2,C-3,基准,基准值,代码,1,1,1,1,1,1,1,1,1,1,1,0.46901,+,2,1,1,1,1,1,1,1,1,1,1,0.509015,+,3,0,0,0,0,0,0,0,0,0,0,0.576459,-,4,-,-,-,-,-,-,-,-,-,-,-,50,0,0,0,0,0,0,0,0,0,0,0.446697,-,74,A,与B交 叉 表,B,总计,.00,1.00,A .00,计算,期望的计算,44,15.7,6,34.3,50,50.0,1.00,计算,期望的计算,3,31.3,97,68.7,100,100.0,总计 计算,期望的计算,47,47.0,103,103.0,150,150.0,75,一致性：,KAPPA=Pa-Pe/（1-Pe）,Pa=,对角线的实测值比例之和,Pe=对角线的期望值比例之和,有效性：,=判断正确数/判断总次数,计数型量具分析,76,Thank you!,77,
