浙江地貌地质特征演示文稿.ppt

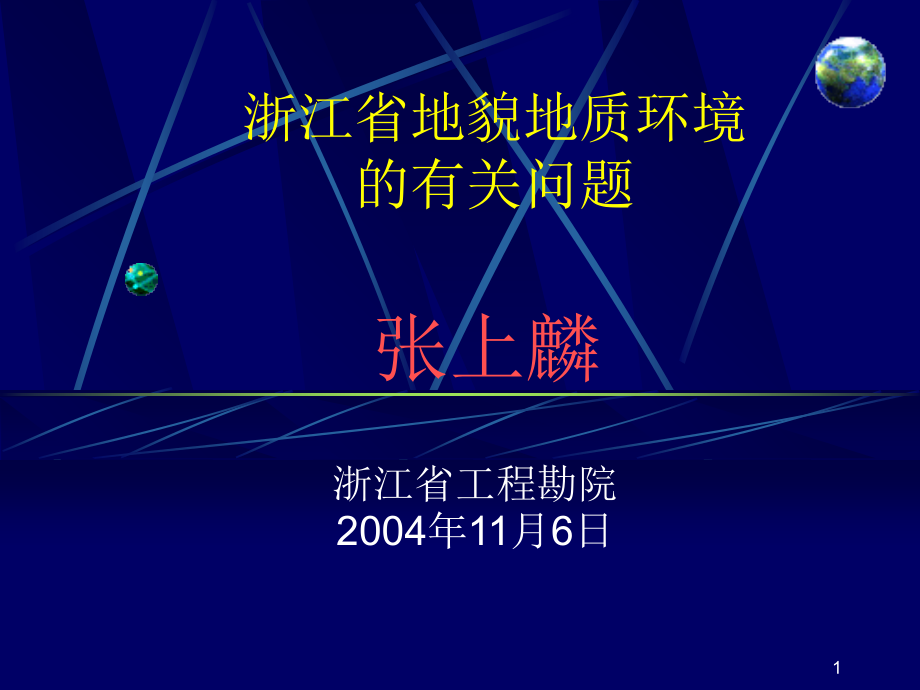

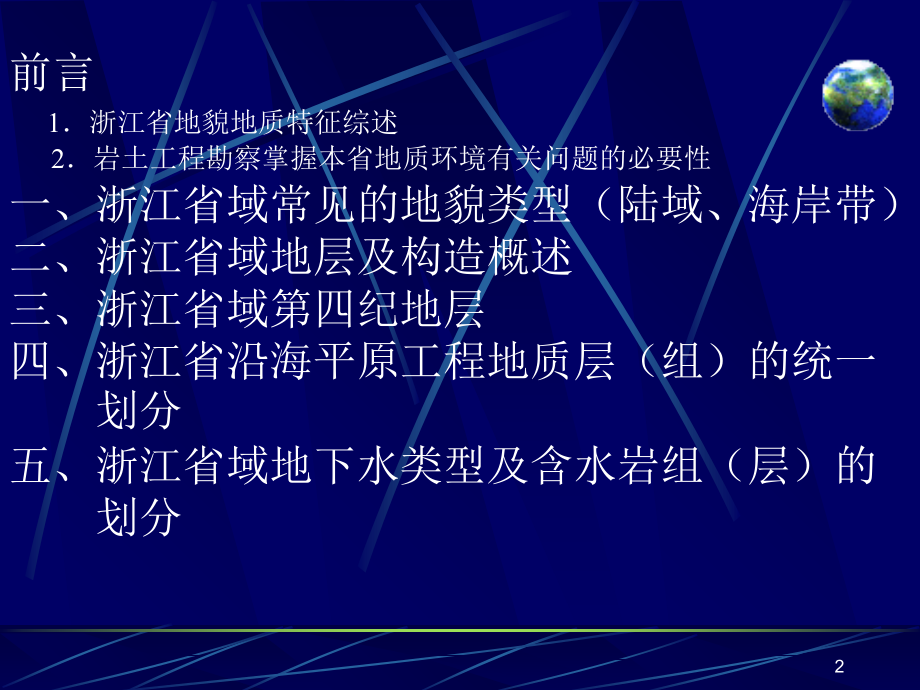

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,浙江省地貌地质环境的有关问题,浙江省工程勘院2004,年,11,月,6日,张上麟,1,前言,1浙江省地貌地质特征综述,2岩土工程勘察掌握本省地质环境有关问题的必要性,一、浙江省域常见的地貌类型（陆域、海岸带）,二、浙江省域地层及构造概述,三、浙江省域第四纪地层,四、浙江省沿海平原工程地质层（组）的统一,划分,五、浙江省域地下水类型及含水岩组（层）的,划分,2,前 言,1.浙江省地貌地质特征综述,浙江省位于我国东南沿海，地理坐标为东经11801-12310，北纬2702-3111。东西经度相差约5，南北纬度相差约4，东西和南北的直线距离均为450Km，陆域面积10.32X10,4,km,2,。陆域山地丘陵(高程200m以上)占70.4%，平原和盆地占23.2%，河流、湖泊占6.4%。,海域面积在500m,2,以上的岛屿3061个，面积1940.4Km,2,。,海岸线总长6632Km，其中大陆海岸线长1840Km。,浙江地势总体由西南向东北倾斜，呈阶梯状下降。西南部山区平均海拔800m，最高峰为龙泉黄茅尖，海拔1929m。中部多为500m左右的低山丘陵，众多红层盆地错落其间，北部及东部的沿海平原地势低平，平均高程2-5m，最低处接近0m。,3,境内主要山脉均沿西南东北方向延伸，北支称天目山脉，中支为仙霞岭山脉，向东北延伸分别为会稽山、四明山和天台山(图1)。南支则由福建省入境后分为两支，即括苍山和雁荡山。以仙霞岭和天台山为界；西北部为太湖、钱塘山和甬江水系；东南部为椒江、瓯江、飞云江、鳌江等独流汇入东海。,4,5,根据地貌成因类型基本类同，形态大致相似，在地域上相连的原则，省内可分为六个地貌区：即浙西中山丘陵区、浙中盆地区、浙北平原区、浙东低山丘陵区、浙南中山区、浙东南沿海丘陵、平原及岛屿区(图2)。习惯上将浙北平原和浙东南沿海平原，统称为浙江省沿海平原。,6,7,浙江省大地构造单元，以江山绍兴深断裂为界，分属两个I级构造单元，浙西北属扬子准地台东北端的东南边缘；浙东南属华南褶皱带的东北部。,按中国岩石地层区划，浙江省属华南地层大区(V1)，分属：扬子地层区(V1,4,)，江南地层分区(浙江部分称浙西北区V1,4,5,)；东南地层区(V1,5,)，沿海地层分区(浙江部分称浙东南区，V1,5,9,)。前中生代，以江山绍兴深断裂为界：以北称浙西北区，又划分为江山-临安(V1,4,5-1,)和杭州-嘉兴(V1,4,5-2,)两个地层小区；以南称浙东南区(图3)。中生代，以江山-绍兴深断裂为界：以北称浙西北区，以南称为浙东南区。,8,9,浙江自元古代至新生代地层发育齐全，尤以中生代火山岩系发育为特色(表1)。,浙江省地壳稳定性，分属稳定地震动峰值加速度0.05g,（g-重加速度)和基本稳定(地震动峰值和速度0.10g)两种类型。地震动峰值加速度区划参照中国地震动参数区划图GB18306-2001。,10,11,12,13,2.岩土工程勘察掌握本省地质环境有关问题的必要性,(1)进行线状工程勘察(公路、铁路、输油输气管道、河道整治等工程)以及大面积建设工程勘察(开发区、新建城镇、大型工程等)评价勘察范围内岩土工程环境的需要；,(2)进行特殊条件下岩土工程勘察、准确掌握地质环境特点的需要；,(3)城市乃至全省地理信息系统建设的需要；,(4)编制适合本省地貌地质环境特点的岩土工程勘察规范以及提升本省岩土勘察水平的需要。,14,一、浙江省域常见的地貌类型,不同的地貌类型，有不同的工程地质环境；同一类工程在不同地貌单元，有不同的勘察要求和岩土工程评价。,地貌类型的划分采取成因加形态的分类原则进行地貌单元的划分。,(一)陆域地貌,I 构造侵蚀地貌,I,1,断块中山(中山绝对高程1000m，下同),I,2,断块低山(低山绝对高程5001000m，下同),侵蚀构造地貌,1,褶皱中山,2,褶皱低山,侵蚀溶蚀地貌,1,侵蚀溶蚀中低山,2,侵蚀溶蚀丘陵,15,侵蚀剥蚀地貌,1,低山,2,高丘陵 (绝对高程300-500m),3,低丘陵 （绝对高程300m）,侵蚀堆积地貌，组成两级基座阶地,二级基座阶地高出河水位10m，,三级基座阶地高出河水位35-45m,堆积地貌,1,洪积平原或山前坡洪积斜地,2,冲积平原,3,泻湖、湖沼积平原,4,冲积湖积平原,5,冲积海积平原,6,海积平原,16,关于冲积平原,分布于河谷地区，由河流搬运堆积而成，沿谷底呈带状分布。主要由微地貌河漫滩和一级堆积阶地组成。,沉积物普遍具有“二元结构”，即下部为河床相卵(砾)石，砾砂组成，上部由河漫滩粉质粘土或粉土组成。河漫滩地貌为全新统冲积层(alQ,4,)、一级阶地为上更新冲积或洪冲积层(alQ,3,或pl-alQ,3,)。两者按接触关系一般有两种形式，即上迭或内迭式，见下图。,17,(二)海岸带地貌,海洋占陆地相互作用的地带，由三个基本单元组成。,1.海岸地貌,：平均高潮线以上至最高潮位线部分。,(1)天然海岸,基岩海岸(海蚀崖洞、拱桥、柱、陡坎、龛等),砂砾质海岸(砾石堤、砂砾堤、沙堤),淤泥质海岸(草滩),(2)人工海岸(海堤、海塘、港口区的护岸海堤),2.潮间带地貌,：平均低潮线与平均高潮线之间部分,按物质组成分：,18,(1)岩滩(石质滩)：如海蚀平台、干出礁等,(2)海滩(砂砾滩)：多与砂砾质海岸相伴,分为砂滩、砂砾滩、砾石滩,(3)潮滩(淤泥滩)：多与草滩相伴,俗称：“泥涂”、“海涂”,3.水下岸坡,：平均低潮位以下水深小于20m部分称水下缓坡，常见岛屿或岬角附近出现“洼地”或“深潭”；等深线20m以下部分称水下斜坡，坡角逐渐增大，岛屿或岬角附近形成“水下深槽”或洼地、“深潭”，或出现水下高地等。,19,二、浙江省域地层及构造概述,(一)本省前第四纪地层发育特点：,1.第三纪地层,：新第三纪嵊县组(N,1-2,)仅出露于浙东南区嵊州、新昌、宁海一带；老第三纪长河组(E,13c,)深埋于慈溪长河以及喜兴、平湖、南浔一带的第四系之下（表1）。,2.白垩侏罗纪红层及火山岩地层,：广布于全省。,3.三迭纪至震旦纪沉积岩地层,：仅分布于浙西北区。,4.元古代变质岩系地层,：主要分布于江绍深断裂之两侧附近。,(二)本省地质构造特点,以岩土工程勘察有关的地质构造主要研究断裂的力学性质，及其所属的构造体系。本省构造体系主要有三类,：,20,1.华夏系构造体系,：主干断裂为走向4555的压性断裂。以及相配套的北西向张性断裂、近南北向扭(张)性断裂和近东西向扭(压)性断裂。该体系定型于印支期。,2.新华夏系构造体系,：主干断裂为走向1825的压性断裂，以及配套的北西西向张性断裂、北北西向扭(张)性断裂和北东东向扭(压)断裂。该构造体系形成于燕山期。,3.华夏式构造体系,：主干断裂走向3540的压性断裂，以及相配套的北西向张性断裂，北北西向扭(压)性断裂和北东东向扭(张)性断裂，该构造体系形成于燕山晚期。该构造实质上是新华夏构造形成过程中迁就华夏系构造或华夏系构造后期复活的产物。,除了上述三类构造体系外，尚有断续或局部分布的纬向(东西向)和经向(南北向)构造体系。,21,三、浙江省域第四纪地层,(一)山前及沟谷地区第四纪地层(简称山区第四系),鄞江桥组 1.全新统冲积、洪积层(alQ,4,、pl-alQ,4,),(Q,4y,)主要分布于河漫滩及河床中,2.上更新统冲积、洪冲积层(alQ,3,、pl-alQ,3,),莲花组 主要分布于一级阶地,(Q,3l,)3.上更新统坡洪积层(dl-plQ,3,),主要分布于山前及沟谷斜地,4.中更新统洪冲积层(pl-alQ,3,),之江组 主要分布于二级或三级基座阶地,(Q,2z,)5.中更新统坡洪积层(dl-plQ,2,),主要分布于山前及沟谷斜地,汤溪组 6.下更新统冲积层(alQ,1,),(Q,1t,)分布于富春江、新安江和西苕溪上游、浦,江盆地、金华开化汤溪等地，组成二级或,三级阶地。,22,（二)沿海平原第四纪地层(简称平原区第四系),平原区第四系与山区第四系的分界大致以全新世海侵层延伸至内陆的边界。(图4)。本省平原第四系自北而南主要分布于杭(州)嘉(兴)湖(州)、萧(山)绍(兴)姚(余姚)、宁(波)奉(化)、温(岭)黄(岩)和温(州)瑞(安)平(阳)平原。是我省经济最发达的地区。也是工程建设活动最强烈的地区。第四纪划分的意义重大。,23,24,1.第四纪沉积的主要特征,(1)除全新统外，更新统均具上细下粗的韵律变化，中、下更新统(大致在70110m埋深面以下)有五组韵律，表现为由砾、砂开始粘性土结束的正韵律，上更新统三组虽以正韵律为主，但其粒径相应变细。,(2)第四系厚度变化大，山前一带3040m，往海域方向变厚，杭嘉湖平原东北部最大厚度达310m；温黄平原南部及温瑞平原东部最大厚度也可达180m；这三个地段均有下更新统发育；其它平原最大厚度一般在100-200m，且下更新统地层缺失。,(3)各时代地层均具有层层超复的特点，即较新地层分布范围均超过较老地层。即全新统分布最广，其次是上更新统，下更新统分布局限。,(4)第四纪中更新世晚期以来，省内曾经历四次海侵，且海侵范围一次比一次大。中更新世晚期第一次海侵,25,仅局限于温黄平原南部、温瑞平原东部；晚更新世早期第二次海侵除了上述两地外，杭嘉湖平原东北部(南浔王店海盐一线以北)也出现此次海侵；晚更新世晚期的第三次海侵分布较为广泛，但尚未伸入到各大河流的河谷之中，此次海侵在晚期中曾出现一次相对短暂的海退；全新世后期海侵是规模最大的一次，全部覆盖所有沿海平原区(包括伸入各大河流河谷之中游)。,2.第四纪地层的划分原则与方法,(1)划分原则：采用传统的“四分法”，即全新世(Q,4,)、晚更新世(Q,3,)、中更新世(Q,2,)和早更新世(Q,1,)，不采用“两分法”，即全新世(Q,h,)和更新世(Qp)。,26,(2)划分依据：以宏观标志（岩性岩相特征、沉积物结构构造、古风化标志等）和沉积层的物理力学性质为基础，综合分析孢子花粉、微体古生物、古地磁极性、同位素测年等方面的系统测试成果，遵循岩石地层学、气候地层学、磁性地层学和年代地层学的原则和方法拟定本身第四纪地层序列和年表。通过全省及对比，与长江三角洲地层第四纪地层序列基本一致(图5)。,(3)划分方法：根据区内松散地层显示的古气候初次急剧变冷的下限(以“冷”为底)与其相对应的假整合面作为第四系与上第三系的分界面。第四系内部各统之间主要以沉积间断进行划分。其底界往往显示以粗颗粒为底的一个新的沉积旋回开始，并与其对应的古气候温暖期(或海侵期)的到来；由温暖到寒冷期(或海退期)的一个古气候(或古地理)旋回的沉积物，划分为一个“组”或“段”。地层单元的分界置于沉积间断面或岩性突变处，其界面清晰可辨，即便于野外直接分层，又便于钻孔岩性柱状图时代成因的划分。,27,28,3.第四纪地层的划分,可参照“长江三角洲地区第四纪地层综合柱状图”。为了便于进行工程地质层(组)或地基土层的详细划分，拟定下表(表2)所示的地层序列(概化)。,四、浙江省沿海平原工程地质层组的统一划分：,浙江省沿海平原第四纪沉积具有明显的沉积规律，第四纪地层垂向和横向变化及其层序像书本一样，一页页地反映出第四纪以来岩相古地理时空演变历史。因此，第四纪地层的发育层序为全省工程地质组的统一划分奠定了基础。而第四纪地层的正确划分，特别是与工程活动关系密切的全新世和晚更新世地层的划分，应在基本掌握第四纪地层层序的基础上，不仅通过野外岩芯的肉眼鉴定(岩性分层)，更依赖于土工试验和原位测试数据的分析整理(力学分层)。,29,30,现将工程地质分层的统一划分方法阐述如下。首先按地层时代划分为11个工程地质层组，以罗马字表示，即(Q,4,3,)、(Q,4,2,)、(Q,4,1,)、(Q,3,2-2,)、(Q,3,2-1,)、(Q,3,1,)详见表3。然后根据岩性与物理力学性质的差异，按上、下顺序进一步划分工程地质层(地基土层)。以阿拉伯数字表示：如将V层按岩性和物理力学性质划分为V,1,、V,2,、V,3,Vn层。对于横向变化则以“，”表示。,31,32,成因类型,地层代号,表2,浙江省第四纪地层划分表,成因类型,地层代号,有两点重要说明：,(1)对于更新世地层工程地层的划分要领是：根据第四纪某时段，从河流(或河口)相海相河湖相侵蚀间断的一个沉积旋回的结束，均出现河湖相杂色硬土层，作为这一旋回地层的标志层。因此，每一层组的顶部杂色硬土标志层均应冠以该层组的1号层，即第二硬土层(1V,1,)，第三硬土层(V,1,)，第四硬土层(V1,1,)。当该1号层缺失时，反映了该地段受其后河流侵蚀作用所致。其它成因的层一律不能替代1号层。,（2）对于全新世地层因研究程度较高，而且岩相古地理环境演变较为复杂，采用了特殊的表示方法。如在全新世早期末(Q,4,1,)部分地段成陆后出现河、湖相沉积(al-lQ,4,1,)即第二硬土层，因此将该层表示为,la,（其亚层可表示为,la,1,、,la,2,）。在全新世中后期，大部分地区逐渐成陆，沿海地区形成了河(或河口)、湖、海并存在环境，因此将距今2500年7500年(Q年)成陆地区的沉积层表示为,lh,（湖,33,湖沼环境）和,la,(河湖环境)。至全新世晚期，即距今2500年以来沉积层表示为I,am,（河口环境）和Im（滨海环境）。全新世早、中期海相沉积层仍以顺序号1、2、3表示为,1,、,2,和,1,、,2,。,五、浙江省地下水类型及含水层组(层)的划分,(一)基岩山区及山麓沟谷区,1.松散岩类孔隙潜水,(1)全新世冲积(alQ,4,)卵(砾)石、砾砂、砂潜水含水层,(2)晚更新世冲积或洪冲积(alQ,3,或pl-alQ,3,)卵(砾)石、砾砂、砂潜水含水层,(3)晚更新世坡洪积(dl-plQ,3,)含粘性土碎(砾)石潜水含水层,(4)中更新世坡洪积(dl-plQ,2,)含粘性土碎(砾)石潜水含水层,34,表2,浙江省第四纪地层划分表,成因类型,2.红色碎屑岩类孔隙裂隙水,(1)砂砾岩、泥质岩类为主的风化孔隙裂隙含水岩组(K),(2)钙质粉砂岩为主的溶蚀孔隙裂隙含水岩组(K,2,),(3)砂岩夹基性岩类为主的层间孔隙裂隙含水岩组(K,1,C为主),3.碳酸盐岩类裂隙岩溶水,(1)碳酸盐岩类岩溶含水岩组(T、C、P),(2)碳酸盐夹碎屑岩裂隙岩溶含水岩组(Z、),分别分为裸露型的覆盖型,35,4.基岩裂隙水,(1)中、上新世嵊县组(N,1-2,)玄武岩夹砂砾石孔洞、孔隙裂隙水含水岩组,(2)变质岩或侵入岩风化带网状裂隙水含水岩组,(3)沉积碎屑岩层状岩类构造裂隙水含水岩组,(4)火山岩为主的块状岩类构造裂隙水含水岩组,36,(二)平原区,1.松散岩类孔隙水,(1)全新世冲湖积、湖沼积或海积(al-lQ,4,2,、lhQ,4,2,或mQ,4,3,)粘性土潜水含水层,(2)全新世冲海积(al-mQ,4,3,)粉土、粉砂潜水含水层。,2.松散岩类孔隙承压水,按时代划分为三个含水组七个含水层,(1)第I孔隙承压含水组,晚更新世晚期冲积或冲海积(alQ,3,2,或al-mQ,3,2,)砾砂、砂、承压含水层(I,1,),晚更新世早期冲积(alQ,3,1,)卵(砾)石、砾砂、砂孔隙承压含水层(I,2,),37,(2)第孔隙承压含水组,中更新世晚期冲积(alQ,2,2,)卵(砾)石、砾砂、砂孔隙承压含水层(,1,),中更新世早期冲积(alQ,2,1,)卵(砾)石、砾砂、砂孔隙承压含水层(,2,),(3)第孔隙承压含水组,早更新世晚期冲积或洪冲积(alQ,1,3,或pl-alQ,1,3,),卵(砾)石、砾砂、砂孔隙承压含水层(,1,),早更新世中期冲积(alQ,1,2,)卵(砾)石、砾砂、砂孔隙承压含水层(,2,),早更新世早期冲积(alQ,1,2,)卵(砾)石、砾砂、砂孔隙承压含水层(,3,),38,谢谢大家,39,
