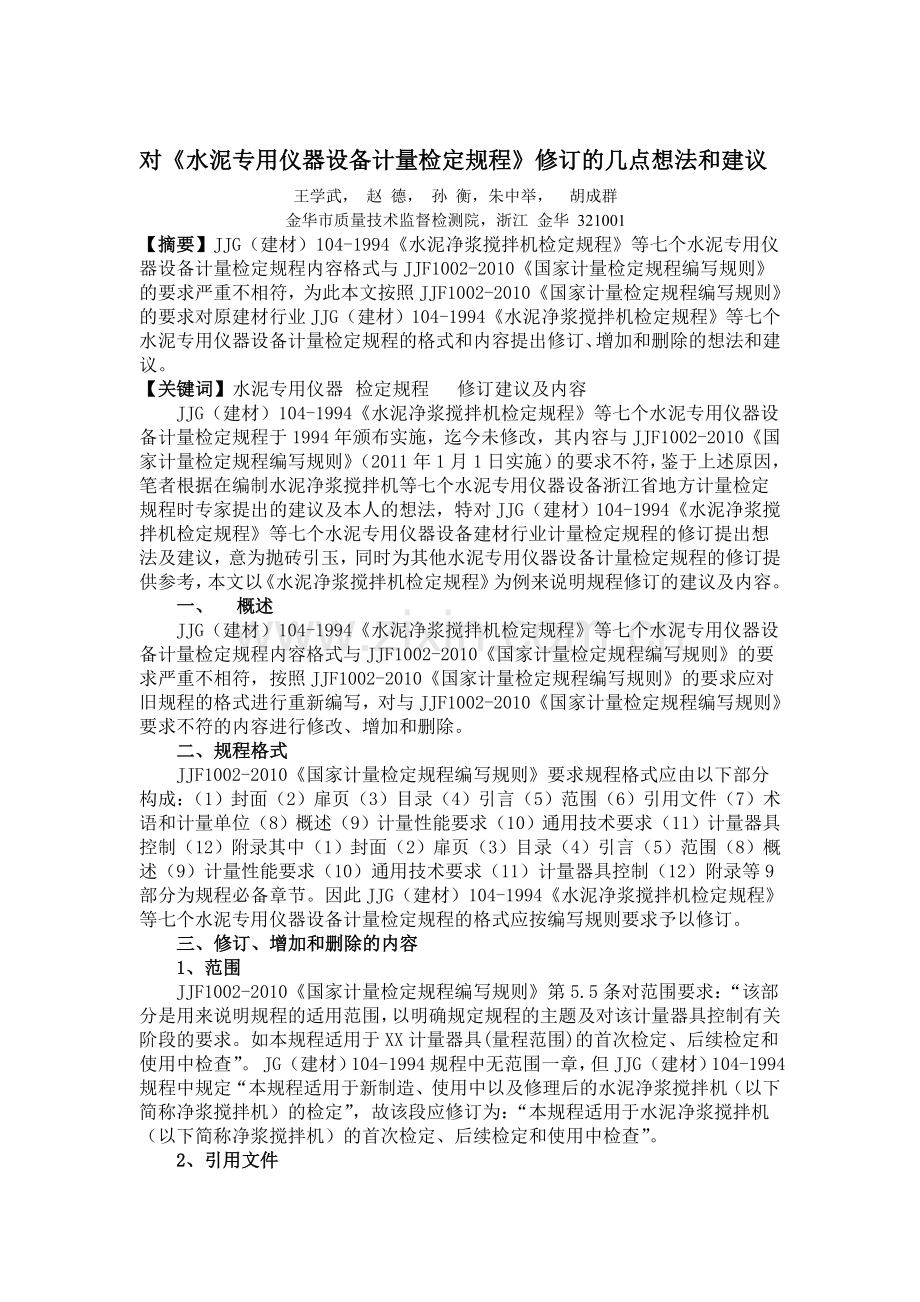

对《水泥专用仪器设备计量检定规程》修订的几点想法和建议
王学武， 赵 德， 孙 衡，朱中举， 胡成群
金华市质量技术监督检测院，浙江 金华 321001
【摘要】JJG（建材）104-1994《水泥净浆搅拌机检定规程》等七个水泥专用仪器设备计量检定规程内容格式与JJF1002-2010《国家计量检定规程编写规则》的要求严重不相符，为此本文按照JJF1002-2010《国家计量检定规程编写规则》的要求对原建材行业JJG（建材）104-1994《水泥净浆搅拌机检定规程》等七个水泥专用仪器设备计量检定规程的格式和内容提出修订、增加和删除的想法和建议。
【关键词】水泥专用仪器 检定规程 修订建议及内容
JJG（建材）104-1994《水泥净浆搅拌机检定规程》等七个水泥专用仪器设备计量检定规程于1994年颁布实施，迄今未修改，其内容与JJF1002-2010《国家计量检定规程编写规则》（2011年1月1日实施）的要求不符，鉴于上述原因，笔者根据在编制水泥净浆搅拌机等七个水泥专用仪器设备浙江省地方计量检定规程时专家提出的建议及本人的想法，特对JJG（建材）104-1994《水泥净浆搅拌机检定规程》等七个水泥专用仪器设备建材行业计量检定规程的修订提出想法及建议，意为抛砖引玉，同时为其他水泥专用仪器设备计量检定规程的修订提供参考，本文以《水泥净浆搅拌机检定规程》为例来说明规程修订的建议及内容。
一、 概述
JJG（建材）104-1994《水泥净浆搅拌机检定规程》等七个水泥专用仪器设备计量检定规程内容格式与JJF1002-2010《国家计量检定规程编写规则》的要求严重不相符，按照JJF1002-2010《国家计量检定规程编写规则》的要求应对旧规程的格式进行重新编写，对与JJF1002-2010《国家计量检定规程编写规则》要求不符的内容进行修改、增加和删除。
二、规程格式
JJF1002-2010《国家计量检定规程编写规则》要求规程格式应由以下部分构成：（1）封面（2）扉页（3）目录（4）引言（5）范围（6）引用文件（7）术语和计量单位（8）概述（9）计量性能要求（10）通用技术要求（11）计量器具控制（12）附录其中（1）封面（2）扉页（3）目录（4）引言（5）范围（8）概述（9）计量性能要求（10）通用技术要求（11）计量器具控制（12）附录等9部分为规程必备章节。因此JJG（建材）104-1994《水泥净浆搅拌机检定规程》等七个水泥专用仪器设备计量检定规程的格式应按编写规则要求予以修订。
三、修订、增加和删除的内容
1、范围
JJF1002-2010《国家计量检定规程编写规则》第5.5条对范围要求：“该部分是用来说明规程的适用范围，以明确规定规程的主题及对该计量器具控制有关阶段的要求。如本规程适用于XX计量器具(量程范围)的首次检定、后续检定和使用中检查”。 JG（建材）104-1994规程中无范围一章，但JJG（建材）104-1994规程中规定“本规程适用于新制造、使用中以及修理后的水泥净浆搅拌机（以下简称净浆搅拌机）的检定”，故该段应修订为：“本规程适用于水泥净浆搅拌机（以下简称净浆搅拌机）的首次检定、后续检定和使用中检查”。

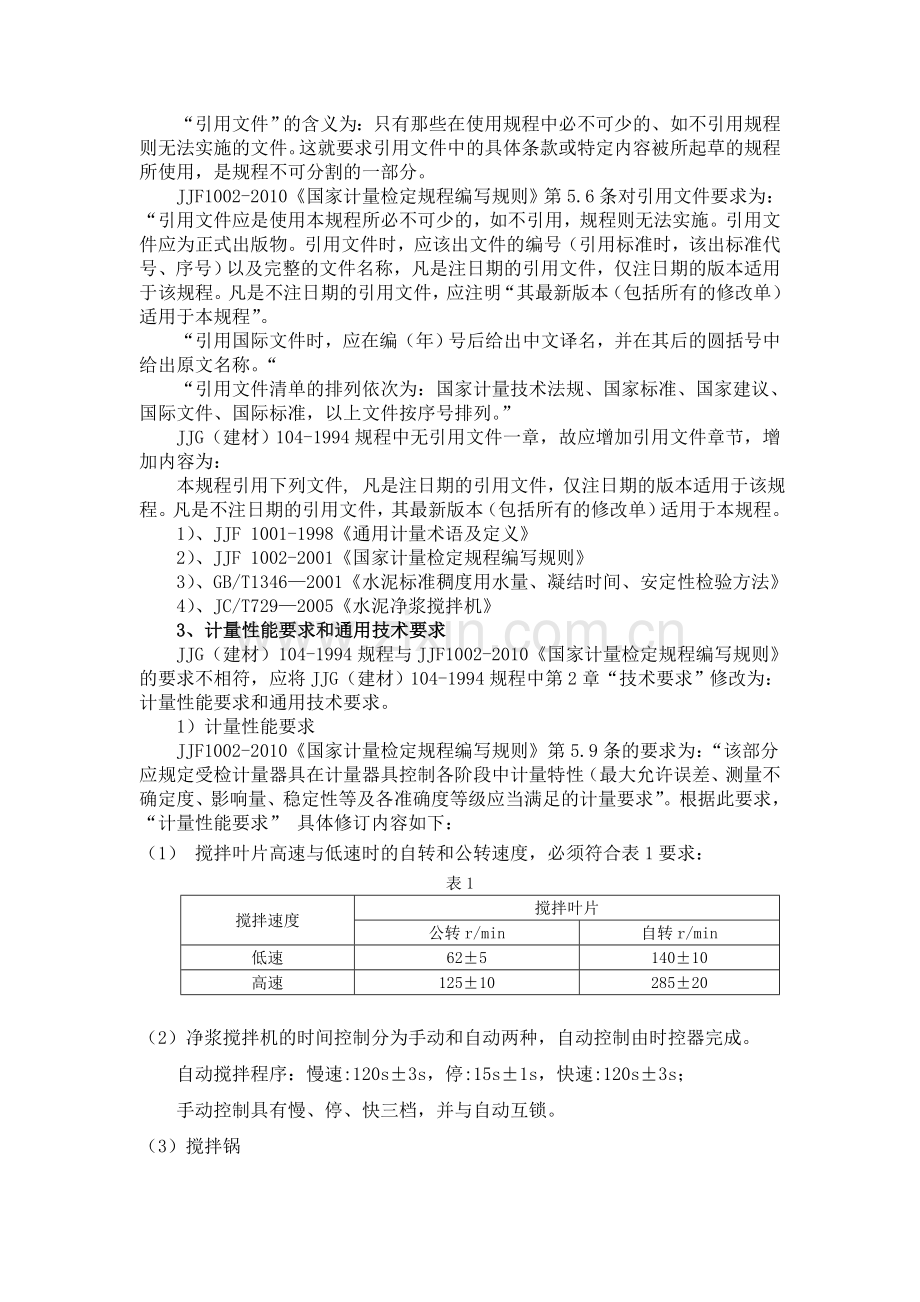

2、引用文件
“引用文件”的含义为：只有那些在使用规程中必不可少的、如不引用规程则无法实施的文件。这就要求引用文件中的具体条款或特定内容被所起草的规程所使用，是规程不可分割的一部分。
JJF1002-2010《国家计量检定规程编写规则》第5.6条对引用文件要求为：
“引用文件应是使用本规程所必不可少的，如不引用，规程则无法实施。引用文件应为正式出版物。引用文件时，应该出文件的编号（引用标准时，该出标准代号、序号）以及完整的文件名称，凡是注日期的引用文件，仅注日期的版本适用于该规程。凡是不注日期的引用文件，应注明“其最新版本（包括所有的修改单）适用于本规程”。
“引用国际文件时，应在编（年）号后给出中文译名，并在其后的圆括号中给出原文名称。“
“引用文件清单的排列依次为：国家计量技术法规、国家标准、国家建议、国际文件、国际标准，以上文件按序号排列。”
JJG（建材）104-1994规程中无引用文件一章，故应增加引用文件章节，增加内容为：
本规程引用下列文件, 凡是注日期的引用文件，仅注日期的版本适用于该规程。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
1）、JJF 1001-1998《通用计量术语及定义》
2）、JJF 1002-2001《国家计量检定规程编写规则》
3）、GB/T1346—2001《水泥标准稠度用水量、凝结时间、安定性检验方法》
4）、JC/T729—2005《水泥净浆搅拌机》
3、计量性能要求和通用技术要求
JJG（建材）104-1994规程与JJF1002-2010《国家计量检定规程编写规则》的要求不相符，应将JJG（建材）104-1994规程中第2章“技术要求”修改为：计量性能要求和通用技术要求。
1）计量性能要求
JJF1002-2010《国家计量检定规程编写规则》第5.9条的要求为：“该部分应规定受检计量器具在计量器具控制各阶段中计量特性（最大允许误差、测量不确定度、影响量、稳定性等及各准确度等级应当满足的计量要求”。根据此要求，“计量性能要求” 具体修订内容如下：
（1） 搅拌叶片高速与低速时的自转和公转速度，必须符合表1要求：
表1
搅拌速度
搅拌叶片
公转r/min
自转r/min
低速
62±5
140±10
高速
125±10
285±20

（2）净浆搅拌机的时间控制分为手动和自动两种，自动控制由时控器完成。
自动搅拌程序：慢速:120s±3s，停:15s±1s，快速:120s±3s；
手动控制具有慢、停、快三档，并与自动互锁。
（3）搅拌锅
搅拌锅的形状和尺寸如图1，由不锈钢或带有耐蚀电镀层的铁质材料制造成。
内径：Φ160mm±1mm；
深度：139mm±2mm；
壁厚：≥0.8mm。
（4） 搅拌叶片
搅拌叶的形状和尺寸如图1，由铸钢或不绣钢制造。
搅拌叶片总长：165mm±1mm；
搅拌有效长度：110mm±2mm；
搅拌叶片总宽： mm；
搅拌叶片翅外沿直径:mm。
（5）叶片与锅底、锅壁的工作间隙：2mm±1mm。
2）、通用技术要求
JJF1002-2010《国家计量检定规程编写规则》第5.10条的要求为：“该部分应规定为满足计量要求而必须达到的技术要求，如外观结构、防止欺骗、操作的适应性和安全性以及强制性标记和说明性标记等方面的要求”。 “ 通用技术要求” 具体修订内容如下：
（1）净浆搅拌机的电气控制稳定可靠，整机绝缘电阻≥2MΩ.
（2）在机头醒目位置标有搅拌机叶片公转方向的标志，搅拌叶片自转方向为顺时针，公转方向为逆时针。
（3）净浆搅拌机运转时声音正常，锅和搅拌叶片不得有明显的晃动现象。
（4） 净浆搅拌机外表面不得有粗糙不平及图中未规定的凸起、凹陷。
（5） 净浆搅拌机非加工表面均应进行防锈处理，外表面油漆应平整、光滑、均匀和色调一致。
（6）净浆 搅拌机的零件加工面不得有碰伤、划痕和锈斑。
（7） 净浆搅拌机装有铭牌，其中包括仪器名称、型号、生产厂、出厂编号与日期。
5、计量器具控制
JJF1002-2010《国家计量检定规程编写规则》第5.11条中取消了JJF1002-1998规则中此章节有关定型鉴定和样机试验的内容，并加注说明：今后规程将不再涉及型式评价的内容,有关内容应按JJG1015《计量器具型式评价和型式批准通用规范》和JJG1016《计量器具型式评价大纲编写导则》的要求独立编写相应的技术规范。同时取消了JJF1002-1998规则中“定型鉴定或样机试验”这一章节。
JJF1002-2010《国家计量检定规程编写规则》第5.11.1条规定对计量器具控制的有关内容的要求。可包括首次检定、后续检定以及使用中检查。
首次检定的目的是为了确定新生产的计量器具其计量性能，是否符合其批准时型式所规定的要求。是对被检定过的计量器具进行控制.
后续检定的目的是为了确定计量器具自上次检定，并在有效期内使用后，其计量性能是否符合所规定的要求。后续检定是计量器具在首次检定后的任何一种检定，包括强制周期检定和修理后的检定。经安装及修理后对计量器具计量，其原则上须按首次检定进行。
使用中检查是为了检查计量器具的检定标记或检定证书是否有效，保护标记是否损坏，检定后的计量器具状态是否受到明显变动，及其误差是否超过使用中的最大允许误差。
JJF1002-2010《国家计量检定规程编写规则》第5.11.1.1条和5.11.1.2条还规定了“检定条件、检定项目和检定方法”其中检定条件包括检定过程中所需计量器具（计量基准或计量标准）及配套设备的技术指标要求和环境条件。
JJG（建材）104-1994规程中无“计量器具控制”一章，故应增加“计量器具控制”章节，并将JJG（建材）104-1994规程中“检定的用仪器设备”和“检定条件”归到“计量器具控制”一章中，内容修改为：
1）根据JJF1002-2010《国家计量检定规程编写规则》第5.11.1条的要求，应增加一条即：“计量器具控制包括：首次检定、后续检定和使用中检查。”
2)、检定条件
根据JJF1002-2010《国家计量检定规程编写规则》第5.11.1.1条的要求，JJG（建材）104-1994规程中第4章”检定条件”应修订为：
（1）检定环境条件的要求
a、检测室内温度（20±5）℃，相对湿度>50％。
b、电源电压的波动不超过±10%。
（2）检定用仪器技术要求
a.转速测量仪：测量范围（50～3000）r/min， 准确度等级0.1级。
b.秒表： MPE:±0.5s/d。
c.深度游标卡尺：测量范围（0～200）mm，分度值0.02mm。
d.游标卡尺：测量范围（0～200）mm，分度值0.02mm。
e.内径千分尺：测量范围（50～250）mm，分度值0.01mm。
f.测厚卡规：（0～50）mm,分度值0.02mm。
g.兆欧表：额定电压500V,准确度等级不低于10级。
3）、检定项目和检定方法
（1）检定项目
检定项目是指受检计量器具的受检部位和内容，应与JJF1002-2010《国家计量检定规程编写规则》中5.9及5.10中提及的内容一一对应。
根据首次检定、后续检定和使用中检验目的不同，可根据实际情对各自的检定项目酌情增减。规程中在规定各种检定项目时可用“检定项目一览表”的形式列出。凡需检定的项目用“+”表示，不需检定的项目用“一”表示
按上述要求，JG（建材）104-1994规程中第5章“检定项目和检定方法”中的“检定项目”应修订为（详见表3）：
表3 检定项目表
序号
检定项目
首次检定
后续检定
使用中检验
1
外观与铭牌
+
+
+
2
搅拌叶片高速与低速时的自转和公转速度
+
+
+
3
搅拌程序
+
+
+
4
搅拌锅
+
-
-
5
搅拌叶片
+
-
-
6
叶片与锅底、锅壁的工作间隙
+
+
+
7
绝缘电阻
+
+
+
注：“＋”表示应检项目；“-” 表示可不检项目。对更换零件修理后的净浆搅拌机按首次检定进行。
（2）检定方法
检定方法是对计量器具受检项目进行检定时所规定的操作方法、步骤和数据处理。检定方法的确定要有理论根据，切实可行，并有试验验证报告。检定中所用的公式以及公式中使用的常数和系数都必须有可靠的根据。JG（建材）104-1994规程中第5章“检定项目和检定方法”中的“检定方法”应修订为：
a.搅拌叶片高速与低速时的自转和公转速度
检定时，在搅拌叶片公转轴上贴一块黑色胶布，再在黑色胶布上贴反光片，用转速表直接测量搅拌叶片公转速度n1、n/1，然后按式（1）、式（2）计算出搅拌叶片的自转快、慢转速。行星机构齿圈和齿轮数可以打开机箱直接计数。使用中的净浆搅拌机只需检定公转快、慢转速。
n2=i× n1 　(1)
n/2=i×n/1 （2）
i= (3)
式中：
n1、n/1——搅拌叶公转的高、低转速，单位为转/分（r/min）；
n2、n/2——搅拌叶自转的高、低转速，单位为转/分（r/min）；
i ——搅拌机行星机构的减速比；
Z1 ——行星机构齿圈齿数，单位为个；
Z2 ——行星机构齿轮齿数，单位为个；
自转和公转速度的测量可在负载或空载情况下进行，有争议时以负载为准。
其结果应符合“计量性能”章节的要求。
b.搅拌程序
用秒表直接测量自动搅拌控制时间，其结果应符合“计量性能”章节的要求。
c.搅拌锅
a) 锅深度的检定
用深度游标卡尺测量锅底圆弧最低点至锅口平面的距离。
b)锅内径的检定
用内径千分尺在圆柱段任意二个相互垂直的位置测量，并取两者的平均值作为最终结果。
c)锅壁厚的检定
用测厚卡规在锅的上部和下部各测对称的两点。
其结果应符合“计量性能”章节的要求。
c.搅拌叶片
首先从搅拌机拆下搅拌叶的固定螺套，然后用游标卡尺测定叶片总宽，叶片轴外径，叶翅宽和叶翅厚。叶翅宽和叶翅厚应在搅拌叶下半部对称位置测得,其结果应符合“计量性能”章节的要求。
d.搅拌叶与锅壁间隙
检定时应先切断电源，打开电机后端盖，用手转动电机风叶带动搅拌叶片，使搅拌叶片平面处于与锅壁垂直的状态，在相互对称的6个位置用直径1.0mm和3.0mm钢丝检查搅拌叶片与锅底、锅壁的间隙，其结果应符合“计量性能”章节的要求。
e.外观与铭牌:
通过外观和工作状态的功能检查，其结果应满足“通用技术”章节的要求。
f.绝缘电阻
用绝缘电阻表测量净浆搅拌机的电源端与机壳之间的绝缘电阻， 其结果应符合“通用技术”章节的要求。
4、 检定结果的处理
检定结果的处理是指检定结束后对受检计量器具合格或不合格所作的结论。按照检定规程的规定和要求，检定合格的计量器具发给检定证书或加盖检定合格印;检定不合格的计量器具发给检定结果通知书，并注明不合格项目。
检定证书和检定结果通知书的内页应包括检定条件、检定项目、检定结果、准确度等级、最大允许误差等内容。JG（建材）104-1994规程中第6章“检定结果的处理和检定周期”中的“检定结果的处理”应修订为：
1）经检定合格的净浆搅拌机，发给检定证书（证书内页格式见附录）。
2） 经检定不合格的净浆搅拌机，发给检定结果通知书，并注明其不合格项目（通知书内页格式见附录）。
5、检定周期
规程中一般应给出常规条件下的最长检定周期。
确定检定周期的原则是计量器具在使用过程中，能保持所规定的计量性能的最长时间间隔。即应根据计量器具的性能、要求、使用环境条件、使用频繁程度以及经济合理等其他因素具体确定检定周期的长短。。JG（建材）104-1994规程中第6章“检定结果的处理和检定周期”中的“检定周期”应修订为：“净浆搅拌机的检定周期一般不超过一年”。
6、附录
附录是规程的重要组成部分。JJF1002-2010《国家计量检定规程编写规则》第5,。12条规定，附录可包括:需要统一和特殊要求的检定记录格式、测量不确定度分析与评定实例、检定证书内页格式、检定不合格通知书内页格式及其他表格、推荐的检定方法、有关程序或图表以及相关的参考数据等。因此JG（建材）104-1994规程附录中应增加检定不合格通知书内页等。
参考文献：
[1]陈红等JJF1002-2010《国家计量检定规程编写规则》[S] 中华人民共和国国家计量技术规范 中国计量出版社 2010.11
[2].GB/T1346—2001《水泥标准稠度用水量、凝结时间、安定性检验方法》[S]国家标准2001.01
[3].张大同等JJG(建材)104—1994《 水泥净浆搅拌机检定规程》[S] 国家建筑材料工业局 1994.7
[4]. 肖忠明等JC/T729—2005《水泥净浆搅拌机》[S] 中华人民共和国国家发展和改革委员会2005.07
作者简介：王学武，男，本科，高级工程师。电话：[phone]传真[phone]
手机：[phone]
通信地址： 浙江省金华市后城里街321号 邮政编码：321001
