电厂安全用电的基本知识演示幻灯片.ppt

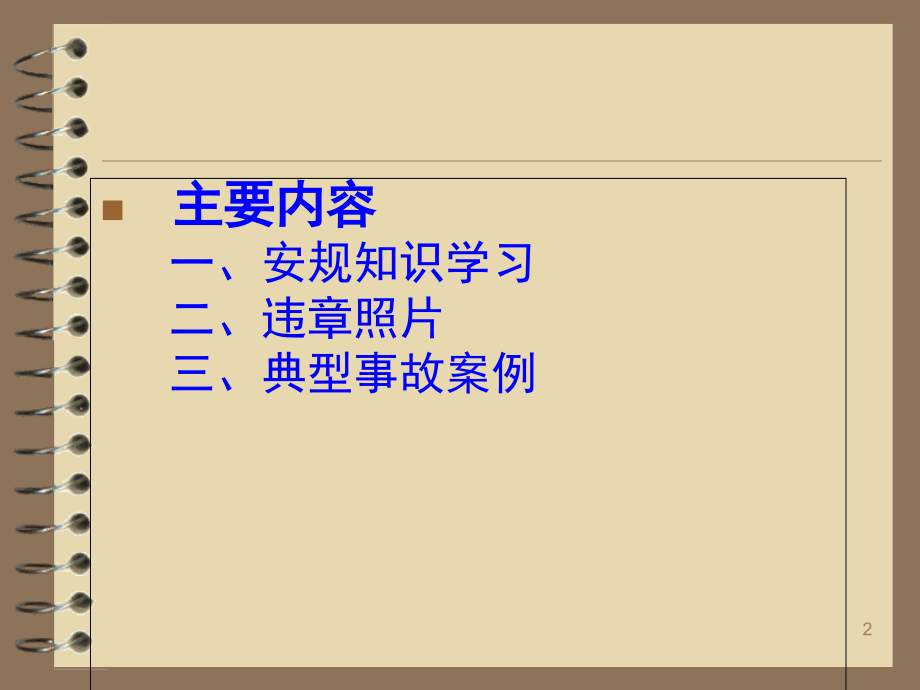

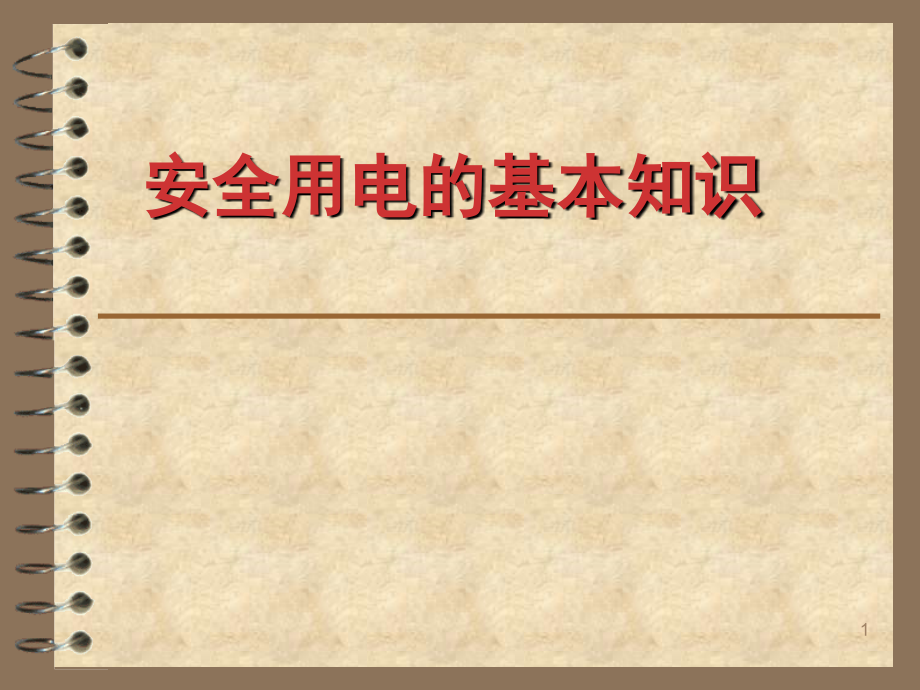

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,安全用电的基本知识,1,主要内容,一、安规知识学习,二、违章照片,三、典型事故案例,2,安规知识学习,一般电气安全注意事项,所有电气设备的金属外壳均应有良好的接地装置。使用中不准拆除接地装置或对其进行任何工作。,设置在电气设备上的标志牌，除原来设置人员或负责的运行值班人员外，其他任何人员不准移动。,不准靠近或接触任何有电设备的带电部分，特殊许可的工作，必须做好可靠的安全措施，并应遵守有关规定。,3,安规知识学习,一般电气安全注意事项,湿手不准触摸电灯开关以及其它电气设备。,电源开关外壳和电缆、电线绝缘必须保持完好，有缺陷时禁止使用。,发现有人触电，应首先切断电源，使触电人脱离电源，并进行急救。如在高空工作，抢救时必须注意防止高空坠落。,任何电气设备在未验明无电之前，应视为带电设备。,4,安规知识学习,临时用电安全规定,接、拆临时电源的工作应由具有电工资质的人员进行。,临时电源线应正确接线，压接牢固。严禁将电源线直接勾挂在闸刀上或直接插入插座内使用。,连接电动机械与电动工具的电气回路应设开关或插座，并应有保护装置。移动式电动机械应使用橡胶软电缆。严禁一个开关接两台及以上电动设备。,5,安规知识学习,临时用电安全规定,现场的临时照明线路应经常检查、维护。照明灯具的悬挂高度应离工作面2.5m以上，低于2.5m时应设保护罩。,电源线不得接近热源或直接绑挂在金属构件上，不得直接架设在脚手架上。,临时电源线必须使用橡胶护套电缆，严禁使用花线或塑料线。,6,安规知识学习,临时用电安全规定,临时电源线一般应架空布置，室内架空高度大于2.5m，室外大于4m，跨越道路时大于6m。若需放在地面上，应做好防止碾压的措施；对埋地敷设的电缆线线路应设有走向标志和安全标志，电缆埋地深度不应小于0.7m，穿越公路时应加设防护套管。,7,安规知识学习,临时用电安全规定,配电箱及其附件必须保持完好，不得有破损。相关电器元件检验合格，临时用电回路应装设合适的剩余电流动作保护器。剩余电流动作保护器应定期检验合格。,配电箱的金属框架必须接地。现场检修箱、临时电源箱必须上锁，并能在箱外实现紧急断电。临时电源用电负荷应合理分配，禁止超负荷使用。,8,安规知识学习,临时用电安全规定,严禁用铜丝、铁丝等代替熔体，熔体容量应与熔断器、被保护的线路（设备）的规格容量相匹配,9,安规知识学习,燃烧室内作业,在燃烧室内检修工作如需加强照明时，应由电气专业人员安设110V、220V临时性的固定电灯，电灯及电线须绝缘良好并接剩余电流动作保护器，灯具必须安装牢固，放在人碰不到的高处。安装后，应由工作负责人检查。禁止带电移动110V、220V的临时电灯。,燃烧室内需要进行电焊作业时，室外电源应具备随时可断开的开关，并执行在金属容器内进行电、气焊作业的要求。,10,安规知识学习,凝汽器内作业,进入凝汽器内工作时，应使用12V行灯和手电筒等安全照明，行灯变压器应放在人孔门外边干燥处。应使用24V以下的电气工具，否则需使用类（结构符号）工具，装设额定动作电流不大于15mA、动作时间不大于0.1s的剩余电流动作保护器，剩余电流动作保护器和控制箱等应放在容器外面,11,安规知识学习,盘、台、柜作业,在全部或部分带电的盘、台、柜上进行工作时，应将检修设备与运行设备以明显的标志隔离。应清楚带电设备的情况，工作人员穿绝缘鞋并站在绝缘垫上，同时应有人监护。,热工盘、台、箱、柜及设备内部如有裸露线头应认为是带电的，禁止触碰。裸露线头经查明原因后应恢复接线，确认无用的应拆除，作为备用芯使用的，应剪去裸露线头，绑扎整齐，并做好标记。,12,安规知识学习,电动工具和用具,电气工具和用具应由专人保管，每六个月须由电气试验部门进行检验。不合格的电气工具和用具不准存放在生产现场。,使用电气工具和用具的人员必须经过培训，了解其结构和性能，熟练掌握使用方法。,采用新型电气工具和用具时，人员必须经过培训，经考试合格后方可允许使用。,13,安规知识学习,电动工具和用具,电气工具和用具的塑料外壳应防止磕碰，禁止与油类及其它溶剂接触。手持和移动电动工具的电源线必须采用三芯（单相工具）或四芯（三相工具）多股铜芯橡皮护套软电缆或护套软线，并不应有接头。其中，绿/黄双色线在任何情况下只能用作保护接地或接零线。,电气工具和用具的防护装置，如防护罩、盖等，不得任意拆卸。,14,安规知识学习,电动工具和用具,电气工具和用具的电源线禁止接触热体、尖锐物体、腐蚀性物品或放在湿地上。,使用电气工具和用具前必须检查：是否有厂家合格证，定期检验合格证是否在有效期内，电线是否完好，损坏或绝缘不良的不准使用。,应正确使用I类电气工具。使用外壳为金属材料的电气工具和用具时，应戴绝缘手套。使用电气工具和用具时应按有关规定接好剩余电流动作保护器和接地线，使用中发生故障，禁止继续使用，并立即找电工修理。,15,安规知识学习,电动工具和用具,在金属容器（如汽包、凝汽器、槽箱等）内工作时，应使用24V以下的电气工具，否则应使用带绝缘外壳的工具，并装设额定动作电流不大于15mA、动作时间不大于0.1s的剩余电流动作保护器，且应设专人在外不间断的监护。剩余电流动作保护器、电源连接器和控制箱等应放在容器外面。,使用时，不准提着电气工具和用具的电源线，禁止触碰转动部分。在梯子上使用电气工具和用具，应做好防止坠落的安全措施。,16,安规知识学习,电动工具和用具,在使用电气工具用具和工作中，因故离开工作场所或暂时停止工作以及遇到临时停电时，必须切断电源。,电气工具和用具在拔、插电源插头前，启停开关应处于关闭状态。在进行更换附件或传递、存放电气工具前，应切断电源，将电气工具的插头从电源插座中拔出。,工作结束应先关闭电气工具和用具的电源，待转动部分完全静止后方可将其放下，禁止以侧压转动部分的方式来制动。,17,安规知识学习,电动工具和用具,使用手持式电动工具和用具时必须站稳并采取正确的姿势。禁止伸手越过电动工具和用具取物。禁止用手脚固定工件。,长期停用或新领用的电动工具应用500V的绝缘电阻表测量其绝缘电阻，如带电部件与外壳之间的绝缘电阻值达不到2M，应进行维修处理。对正常使用的电动工具也应对绝缘电阻进行定期测量、检查。,电动工具的电气部分经维修后，应进行绝缘电阻测量及绝缘耐压试验。,18,安规知识学习,电动工具和用具,在潮湿或含有酸类的场地上以及在金属容器内使用24V及以下电动工具时，应采取可靠的绝缘措施并设专人监护。电动工具的开关应设在监护人伸手可及的地方。,19,安规知识学习,电动工具和用具,行灯电压不应超过36V，在潮湿或周围均是金属导体的场所和容器内工作时，不应超过12V。,行灯电源应由携带式或固定式的降压变压器供给，变压器不准放在金属容器或潮湿场所的内部。,携带式行灯变压器的高压侧应带插头，低压侧带插座，并采用两种不能互相插入的插头。,行灯变压器的外壳必须有良好的接地线，高压侧应使用三相插头。,20,安规知识学习,潜水泵：,外壳不得有裂缝、破损。,保护线连接应正确、牢固可靠。,电源线应完整无损。,电源插头应完整无损。,电源开关动作应正常、灵活。,电气保护装置应良好。校对电源的相位，通电检查空载运转，防止反转。,潜水泵工作时，禁止任何人进入被排水的坑、池内。,禁止将潜水泵电源线直接捆绑在金属构件上。,21,安规知识学习,起重机：,电动起重机的金属结构以及所有电气设备的外壳，均应可靠地予以接地。移动式起重机的金属结构，通过行车轨道接地。电动行车小车，通过金属结构接地。,正在运行中的各式起重机，严禁进行调整或修理工作。电动起重机的电气设备发生故障时，必须先断开电源，然后方可进行修理。,22,安规知识学习,变配电区域：,在户外变电站和高压室内搬动梯子、管子等长物，应两人放倒搬运，并与带电部分保持足够的安全距离。,在变、配电站（开关站）的带电区域内或临近带电线路处，禁止使用金属梯子。,23,安规知识学习,容器内作业：,容器外面应设监护人，并与焊工随时保持联系。容器外应设有开关，以便根据焊工的信号切断电源。,容器内使用的行灯，电压不准超过12V。行灯变压器的外壳应可靠地接地，不准使用自耦变压器。,行灯用的变压器及电焊机等均不得携入锅炉及金属容器内。,24,安规知识学习,电焊作业：,电焊时焊工应避免与铁件接触，应穿绝缘鞋站立在橡胶绝缘垫上，并穿干燥的工作服。,在潮湿地方进行电焊工作，焊工必须站在干燥的木板或绝缘材料上，穿橡胶绝缘鞋。,固定或移动的电焊机的外壳以及工作台应有良好的接地。,电焊机的裸露导电部分和转动部分以及冷却用的风扇，均应装有保护罩。,25,安规知识学习,电焊作业：,电焊机一次电源线应完好，长度一般不宜超过3m。当有临时任务需要较长的电源线时，应架空或地下敷设。,电焊工作所用的导线，必须使用绝缘良好的皮线。如有接头时，则应连接牢固，并包有可靠的绝缘。连接到电焊钳上的一端，至少有5m为绝缘软导线；连接到工件的一端应尽可能的靠近工件焊接位置。,26,安规知识学习,电焊作业：,建筑物金属构架和设备等不得用做焊接回路的永久部分。构成焊接回路的电缆必须完好，禁止使用裸露的电线或用其它物件作为连接回路。,电焊设备应使用独立的专用电源开关，其容量应符合要求。电源开关应装在电焊机附近人手便于操作的地方。应选用封闭的铁壳开关或自动空气开关。禁止多台焊机共用一个电源开关。,电焊设备的装设、检查和修理工作，必须在切断电源后进行。,27,安规知识学习,电焊作业：,在坐位或俯位工作时，应采用绝缘方法防止与导电体的大面积接触。,电焊工在合上电焊机开关前，应先检查电焊设备，如电焊机外壳的接地线是否良好，电焊机的引出线是否有绝缘损伤、短路或接触不良等现象。,电焊工在合上或拉开焊机电源开关时，应戴干燥的电焊手套，另一只手和身体其它部位不得接触电焊机的外壳；人员应站在开关的侧面。,28,安规知识学习,电焊作业：,电焊工更换焊条时，必须戴电焊手套，以防触电、烫伤。,不准将带电的绝缘电线搭在身上或踏在脚下。电焊导线经过通道时，应采取防护措施，防止外力损伤。,当电焊设备正在通电时，不准触摸导电部分。,电焊工离开工作场所时，必须把电源切断。,29,安规知识学习,脚手架上作业：,脚手架接近带电体时，应保持安全距离，并做好防止触电措施。,不准在脚手架上架设电源线。必需安装临时照明线路时，应采取防止触电的安全措施。,敷设在需要拆除的脚手架上的电线和水管应首先切断，电线必须由电工拆除。,在拆除电力线路附近脚手架时，应停电进行。不能停电时，应采取防止触电和损坏线路的措施。,30,违章照片,#1炉丙排粉机南侧放置的正使用的行灯变压器外壳未接地。,31,违章照片,#1炉脱硫综合泵房内检修使用的无齿锯无接地线,32,违章照片,一期集控室装修使用的电锯外壳接地线勾挂，未压接,33,违章照片,二期脱硫烟道加装事故喷淋管道施工中，使用的电焊机外壳未接地,34,违章照片,#1炉5层焊接施工使用的电焊机外壳未可靠接地，接地线脱落,35,违章照片,#2炉吸风机区域供热改造施工用电焊机外壳接地线未接好,36,违章照片,#1炉汽包小室层西侧靠炉墙通道上电缆线太低,37,违章照片,#1机12米高加区域管道保温施工使用的电源盘的电源线被铁管挤压,38,违章照片,#1机甲送风机检修使用的电源盘电源线直接缠绕在脚手架杆上,39,违章照片,#1机6米低加西侧临时电源箱直接缠绕搭设在脚手架上,40,违章照片,#1炉细粉分离器检修使用的电源线直接缠绕在栏杆上、铁丝与电源线拧绞在一起,41,违章照片,#1炉电除尘5米平台上有一临时电源线缠绕在阀门上,42,违章照片,#3炉零米送风机检修电源箱引出电源线通过东墙窗户时未采取防止电源线挤压措施,43,违章照片,一期空压机房管道施工使用的电源线从#1炉甲吸油站小室门口直接穿出被挤压,44,违章照片,#1炉乙磨煤机检修电源插头未通过穿线孔直接穿过箱门，箱门无法关闭,45,违章照片,#1炉12米03号检修电源箱门子未锁好,46,违章照片,#1机循泵北侧检修电源箱未关闭,47,违章照片,#1机0米北侧#02检修电源箱底部穿线孔缺少防护胶圈,48,违章照片,#1炉乙磨煤机南墙保温施工中施工人员踩踏照明线管,49,违章照片,#1炉12米丙给煤机南侧放置的临时电源箱无高压危险标志、内部插座烧损严重,50,违章照片,#1炉#3号角燃烧器安装施工中使用碘钨灯有裸露带电的部分,51,违章照片,#3机零米供热管道安装仪表管施工使用的临时电源线使用铁丝绑扎，电源线有裸露线头,52,违章照片,#1炉乙侧过热器流量变送器管道伴热线接头处裸露。,53,违章照片,一期空压机房南侧照明箱内漏电保护器超期未检验,54,违章照片,一期集控室装修使用的临时电源箱未装设漏电保护器。,55,违章照片,#1炉零米电除尘西侧冲渣管道地沟清理施工中，临时电源箱内漏电保护器失灵,56,事故案例,案例一：,中铁四局817触电死亡事故,事故经过：2008年8月17日中午12时45分左右，中铁四局四公司在梅钢公司进行污水管顶管作业，现场作业人员曹孝兵（男、23岁、普工），发生触电事故，急救梅山医院，经抢救无效于13时25分死亡。,事故现场：见图片,57,事故案例,案例一：,中铁四局817触电死亡事故,事故原因：这起事故是因施工单位在设置基坑围挡时，彩钢瓦压在了未采取防护措施的临时电源线上，导致电源线绝缘层受到压损后损坏发生漏电，导致现场作业人员死亡，是直接和主要原因。,58,事故案例,案例二：,宁波钢铁7.28触电死亡事故,事故原因：2009年7月28日12时，武汉顺圆石化装备有限公司员工黄涛（男、23岁），在宁波钢铁五丰塘焦化项目工地，进行焦化终冷塔再分布器内电焊作业时，焊把钳（土制）不慎碰触下额部造成触电，经送医院抢救无效死亡。,59,事故案例,案例二,：,宁波钢铁7.28触电死亡事故,事故原因：,1、黄涛使用不符合安全要求的自制焊钳且焊把电线裸露造成触电，是事故的直接原因也是主要原因。,2、在金属塔内进行焊接作业，作业时无人监护是本起事故的重要原因之一。,3、武汉顺圆石化装备有限公司未能提供黄涛的电焊工操作证（解释有证，在武汉未带来），对特种作业人员的管理存在缺陷。,60,事故案例,案例三：,宝钢新建热镀锌项目8.18触电死亡事故,事故经过：2009年8月18日14：30，中国二十冶建设有限公司承包的宝钢股份公司2030新建热镀锌工程，电装分公司（劳务人员）吕建宏在出口电气室电缆夹层穿电缆施工时，电缆夹层的一台轴流风机临时电缆接头绝缘层破损，导致电缆管带电，造成触电死亡。,61,事故案例,案例三：,宝钢新建热镀锌项目8.18触电死亡事故,事故原因：,1、风机临时电缆接头处绝缘层损坏，引起电缆管带电，是造成该起事故的直接原因。,2、电缆管内的临时电缆线存有接头，在受力后接头处绝缘损坏，是造成该起事故的主要原因。,3、临时用电线路，未安装漏电保护器，短路、过载保护等安全措施，且未按规定办理相关手续，是造成该起事故的重要原因。,62,事故案例,案例四：,关于抽水泵触电致死事故,一、事故经过,某施工队在一县城内进行管道施工，由于该处水位较高，人孔坑需要抽水，属于中水流，要抽一会儿水挖一会儿土。当时两个人作业，抽水时两个人都到了人孔坑上面，其中一人远离了人孔坑，另一人在坑沿上看着。因为坑底不平，为了把积水尽可能抽净，有的地方需要移动水泵，当其中一人移动水泵时，由于水泵漏电造成了触电，而另一人由于远离人孔口也没有及时发现同伴触电，等他发现时，触电人员已经死亡。,63,事故案例,案例四：,关于抽水泵触电致死事故,二、事故原因分析,1.抽水泵漏电是造成此次事故的直接原因。使用前没有对设备进行检查，对另一施工人员询问时，他说水泵原来不漏电，总在水泵运转时用手移动，从来没发生过触电事情。忽略了设备使用过程中常常会发生磨损、老化和机械故障。,2.间接原因是违反操作规程，移动水泵时没有切断电源。施工人员也知道应切断电源再移动移动水泵，但怕麻烦，而且过去也这样做并没有发生事故，认为这种操作规定没有必要，麻痹大意造成了事故的发生。,3.制度检查执行不利，安全操作规程制定了，但不去执行，不去检查执行情况，长期以来都是这么做，而没有人制止，甚至有些老职工认为，我干了半辈子了，都是这么干的，从没触过电。,64,事故案例,案例五：,非电工接错电焊机电源线致他人触电死亡事故,事故经过：1994年8月26日上海某工地，桩机操作工张某将一台借来的电焊机的单相电源线错误的接在三相电源上，将电焊机保护接零(PE)线错误地接在三相电源的一条火线上，使电焊机的外壳带电。张某接,好线后就让罗某合上电源开关。随后李某从该电焊机的旁边经过时，脚踩到与电焊机连接的钢丝绳上，尖叫一声，张某回头看到李某赤脚露臂躺在电焊机旁边，触电死亡。,65,事故案例,案例五：,非电工接错电焊机电源线致他人触电死亡事故,事故原因：,(1)桩机操作工张某违反操作规程，非电工进行电工作业、对电气设备的原理和安装不熟悉、无证操作、将电焊机的电源线接错使电焊机带电,是造成这次事故的直接原因。,(2)施工现场李某不按要求穿戴劳保防护用品，是造成事故的主要原因。,(3)该公司领导对安全生产不重视，对职工的安全教育不够,导致职工无证作业、冒险蛮干，也是造成事故的原因之一,66,谢谢！,祝大家工作顺利，平安相伴！,67,
