电气一次识图基础演示幻灯片.ppt

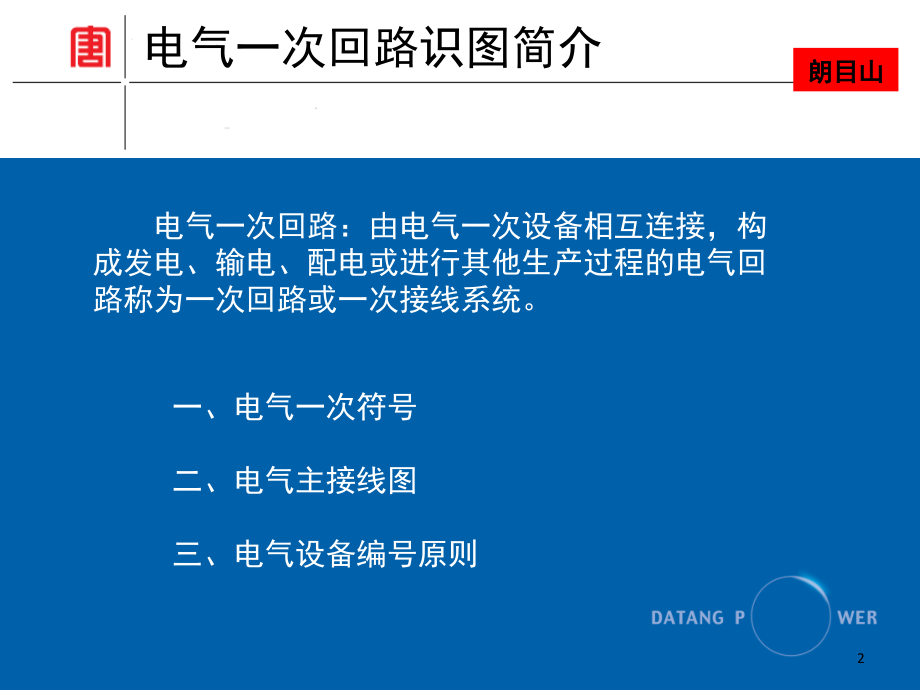

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,电气一次回路识图基础,1,朗目山,电气一次回路：由电气一次设备相互连接，构成发电、输电、配电或进行其他生产过程的电气回路称为一次回路或一次接线系统。,电气一次回路识图简介,一、电气一次符号,二、电气主接线图,三、电气设备编号原则,2,朗目山,电气一次回路识图简介,一、电气一次符号,避雷器,电流互感器,架空线,接地刀闸,隔离开关,断路器,有载调压,变压器,电流互感器,地埋电缆,带电显示,3,朗目山,电气一次回路识图简介,一、电气一次符号,过电压保护器,跌落式,熔断器,接触器,熔断器,手车式断路器,电压表,电流表,电抗器,电动机,发电机,4,朗目山,电气一次回路识图简介,二、电气主接线图,1.,主接线的设计原则,(1),考虑变电站在电力系统中的地位和作用。,(2),考虑远期发展规模。,(3),考虑负荷的重要性分级和出线回路数多少对主接线的影响。,(4),考虑主变压器台数对主接线的影响。,(5),考虑备用容量的有无和大小对主接线的影响。,5,朗目山,电气一次回路识图简介,二、电气主接线图,2.,电气主接线的基本要求,(1),可靠性：电气接线必须保证用户供电的可靠性，应分别按各类负荷的,重要性程度安排相应可靠程度的接线方式。,(2),灵活性：电气系统接线应能适应各式各样运行方式的要求。并可以保,证将符合质量要求的电能送给用户。,(3),安全性：电气连接必须保证在任何运行方式下及检修方式下运行人员,和设备的的安全。,(4),方便性：电气接线应具有发展与扩建的方便性，在设计接线时要考虑,发展的远景，要求在设备容量、安装空间以及接线形式上，为,510,年的最,终容量留有余地。,(5),经济性：在保证其他特性的情况下达到最少的投资和最低的年运行费,用。,6,朗目山,电气一次回路识图简介,二、电气主接线图,3.,电气主接线的基本形式,(1),单母线接线,优点：接线简单清晰，设备少，操作方便，,便于矿建和采用成套配电装置。,缺点：不够灵活可靠，任一元件或故障及检,修均需使整个配电装置停电。,适用范围：一般只适用于一台发电机或一台,主变压器的情况。,单母线接线,7,朗目山,电气一次回路识图简介,二、电气主接线图,(2),单母线,分段,接线,这种接线除具有单母线接线的简单、清晰，采用设备少、操作方便、扩建容易等优点外，增加分段断路器后，提高了可靠性。因此，这种接线的应用范围也比单母线接线广。其缺点是当分段断路器故障时，整个配电装置会全停；母线和母线隔离开关检修时，该段母线上连接的元件都要在检修期间停电。,8,朗目山,电气一次回路识图简介,二、电气主接线图,(2),单母线,分段,接线,优点：,用断路器把母线分段后，对重要用户可以从不同段引出两个回路，有两个电源供电。,当一段母线上发生故障时，分段断路器自动将故障切除，保证正常段母线不间断供电和不致使重要用户停电。,缺点：,当一段母线或母线隔离开关故障或检修时，该段回路的母线都要在检修期内停电。,出线双回时，常使架空线交叉跨越。,扩建时需要向两个方向均衡扩建。,适用范围：适用范围：,610kV,配电装置出线回路数为,6,回及以上，,110220kV,配电装置出线回路数为,34,回,。,9,朗目山,电气一次回路识图简介,二、电气主接线图,(3),双,母线接线,优点：,供电可靠,，当一条母线检修时不影响供电。,调度灵活,，可以两条母线同时运行，也可,一条运行另一条备用。,扩建方便,便于试验。,缺点：,增加一组母线和使每回路要增加一组母线,隔离开关,当母线故障或检修时，隔离开关作为倒换,操作电器，容易误操作。,适用范围：,610kV,配电装置。当短路电流较大，出线需要带电抗器时。,110220kV,配电装置。出线回路数为,5,回及以上时，或当,110,220kV,配电装置在系统中占重要地位且出线回路数为,4,回及以上时。,10,朗目山,电气一次回路识图简介,二、电气主接线图,(3),双,母线,带旁路,接线,优点：,具有双母线接线的优点。,当线路（主变压器）断路器检修,时，仍能继续供电。,缺点：,旁路的倒换操作比较复杂。,投资费用较大。,适用范围：,当出线达到,5,个回路以上时，才,增设专用的旁路断路器，出线少于,5,个,回路时，则采用母联兼旁路或旁路兼母,联的接线方式。,11,朗目山,电气一次回路识图简介,二、电气主接线图,(4),外桥,接线,优点：,一台变压器故障或检修其他部分,不受影响。,扩建方便，容易改造成单母线或双母线接线。,高压断路器数量少，四个回路只需三台断路器。,缺点：,一条线路故障或检修相应变压器需,停运。,桥连断路器检修时，两个回路需解列运行。,变压器侧断路器检修时，变压器需较长时间停运。,适用范围：,适用于较小容量的发电厂或变电站，并且,变压器的切换较频繁或线路较短，故障率较少的情况。,此外，线路有穿越功率时，也宜采用外桥接线。,12,朗目山,电气一次回路识图简介,二、电气主接线图,(5),内桥,接线,优点：,一条线路故障或检修其他部分,不受影响。,扩建方便，容易改造成单母线或双母线接线。,高压断路器数量少，四个回路只需三台断路器。,缺点：,一台,变压器,故障或检修相应线路需停运,桥连断路器检修时，两个回路需解列运行。,出线断路器检修时，线路需较长时间停运。,适用范围：,较小容量的发电厂，变电站且变压器不经常切换或线路较长，故障率较高的情况。,13,朗目山,电气一次回路识图简介,二、电气主接线图,(5),变压器线路单元,接线,优点：,每台变压器和线路直接连接省去了母线和相应的断路器和隔离开关。,便于发展，容易发展成桥形接线或单母线接线。,操作简单，不易产生误操作。,缺点：,线路或变压器故障或检修,整个单元都停止运行。,运行方式单一。,适用范围：这种接线应用在将发电机发出的全部电能升高电压输入电网的小型水电站或风电场中。,14,朗目山,电气一次回路识图简介,三、电气设备编号原则,（,一,),朗目山风电场电气设备编号准则,1.,为适应风力发电的发展和电网间的互联；提高朗目上风电场电气系统运行管理水平，特制定本准则。,2.,凡朗目山发变电设备，都应照本准则实行统一编号。,3.,凡与朗目山变压器高压、低压侧相联的设备，可参照本准则套编或按原系统编号原则编号。,4.,新投产设备，应按照本准则套编。,5.35kV,输变电设备的编号，按云南电网电气一次设备调度编号原则进行统编。,6.,凡遇新投产而本准则又未明确的,110kV,设备的编号，都应上报部调度审定。,15,朗目山,电气一次回路识图简介,（二,),朗目山风电场电气设备编号原则,1.,电气,设备电压等级与代表数码对照表,电压等级,代表数码,380V,4,10kV,6,35kV,3,110kV,1,三、电气设备编号原则,16,朗目山,电气一次回路识图简介,2.,电气,设备电压名称与,符号,对照表,设备名称,符号,设备名称,符号,设备名称,符号,发电机,G,电压互感器,PT,避雷器,F,变压器,T,电流互感器,CT,过电压保护器,TBP,母线,M,高压熔断器,Fu,断路器,QF,电容器,C,隔离开关,QS,电抗器,L,三、电气设备编号原则,17,朗目山,电气一次回路识图简介,3.,变压器,编号编制原则,(1),主变编号原则,主变压器按投产顺序从,1,号主变、,2,号主变,N,号主变编制。,(2),站用变编号原则,站用变,按投产顺序从,1,号,站用变,、,2,号,站用变,N,号,站用变,编制。,备用变则在编为,(N+1),号站用变,例如有两台站用变，则备用变编为,3,号站用变。,三、电气设备编号原则,18,朗目山,电气一次回路识图简介,4.,母线编号编制原则,母线编号使用、罗马数字表示；,排列顺序规定为：从发电机、变压器侧向出线线路侧，由固定端向扩建端,(,平面布置,),，自上而下,(,高层布置,),排列，角形接线按顺时针方向排列。,例如：,35kV,采用单母线分段接线，现有母线应编为,号母线,段,。,三、电气设备编号原则,19,朗目山,电气一次回路识图简介,4,.,断路器编号原则,(1),进线断路器编号：,用三位数码表示，第一位数码代表电压等级，第二位数码为厂站区别码，第三位数码依进线间隔而定。（原则上“厂站区别码”应选用大于该厂站母线数目的数字；出线间隔如超过十个的，则十个及以上的出线间隔编号后两位按本站“厂站区别码”加,1,后，从,1,号开始顺序编号。我公司朗目山风电厂的厂站区别号定为“,3”,）,例如：,35kV,回集电线路进线断路器编号为,331,(2),母联断路器和旁路断路器,第一位数码代表电压等级，第二、三位编号用被联结的二条母线号组成，小数在前，大数在后。,例如：,35kV,、,母之间的联络断路器为,112,。,(3),主变压器断路器编号第一位数为电压等级代码，第二位数为“,0”,，第三位数为主变序号。,例如：,1,号主变压器,110kV/35kV,三侧断路器编号相应为,101,、,301,。,三、电气设备编号原则,20,朗目山,电气一次回路识图简介,3.5,隔离开关编号原则,隔离开关编号由：所属断路器号,+,位置号，四位数字组成。,(1),母线隔离开关由：,所属断路器号,1,四位数字组成。,如,3391,、,3011.,(2),线路出线刀闸、主变压器主变侧刀闸编号为：,所属断路器号,6,四位数字组成。,如：,1016,、,3316,。,(3),母线电压互感器隔离开关：,由“电压等级代码,+90+,母线号”四位数字组成,如,3901,。,(4),母联隔离开关编号由：,母线隔离开关编号由：所属断路器号,+,母线号四位数字组成。,如,3121,、,3122,三、电气设备编号原则,21,朗目山,电气一次回路识图简介,6,接地隔离开关编号原则,接地开关编号一般由：所属隔离开关编号,+7,五位数字组成。,(1),隔离开关上只装设有一组接地开关的：,则无论该接地开关装设位置在何处，其第五位编号均只使用,7,如：,33167,(2),同一隔离开关两侧均装设有接地开关时：,另一组接地开关编号为“所属隔离开关号,+0”,五位数字组成。,线路隔离开关靠线路侧的接地开关尾位用“,7”,，靠断路器侧,的接地开关尾位用“,0”,；,如：,10167,及,10160,变压器侧隔离开关靠变压器侧的接地开关尾位用“,7”,，靠断,路器 侧的接地开关尾位用“,0”,；,三、电气设备编号原则,22,朗目山,电气一次回路识图简介,母联所属隔离开关靠母线侧的接地开关尾位用“,7”,，靠断路器侧的接地开关尾位用“,0”,。,母线电压互感器隔离开关靠电压互感器侧的接地开关尾位用“,7”,，母线侧的接地开关尾位用“,0”,；,(3),主变压器中性点接地刀闸以：“变压器本侧断路器号,+0”,四位数字表示。,如：,1010,三、电气设备编号原则,23,朗目山,电气一次回路识图简介,三、电气设备编号原则,三、朗目山风电场集电线路风机箱变编号原则,1.,集电线路编号原则,集电线路按照接入,35kV,母线间隔的顺序从,回、,回、,回,回,集电线路编制。,2.,集电线路杆塔编号原则,(1),集电线路主干线杆号的编制,以线路,接入升压站,35kV,母线,的,杆,塔,为,1,号杆,塔,，其余依此顺序推至,线路末端杆塔,。,如：,回,集电线路,8,号杆，编制为“,1,回集电线路,8,号,杆,塔”。,24,朗目山,电气一次回路识图简介,三、电气设备编号原则,(2),集电线路,支线,杆号的编制,集电线路支线杆号的编制。以“,-,”分隔，横线前为上级主干线,T,接点的杆号，横线后为本级支线,顺序,号，依此顺序进行编制。,如：,回,集电线路主干线,6,号杆,T,接支线的,2,号杆，编制为“,回,集电线,6-2,号塔”。,25,朗目山,电气一次回路识图简介,三、电气设备编号原则,3.,风机编号编制原则,风机编号以,回,集电线路上所接的距离升压,杆塔数最少,的一座风机为,A01,号风机，,距离升压杆塔数第二少的风机编为,A02,号风机，以此类推；,、,回集电线路上所接的距离升压站最近的一座风机为,上一回,集电线路上最后一座风机编号加,1,，,如,1,号集电线路末端所接风机为,A12,号，那么,2,号集电线路距离升压站最近的风机编号为,A13,，,以此类推。,4.,箱变编号原则,箱变编号为所接风机编号,+,“箱变”二字,如,:A05,号风机箱变编号为,A05,号风机箱变,26,谢谢,!,27,
