郸城县城区1比2000数字测图控制网测量设计.doc

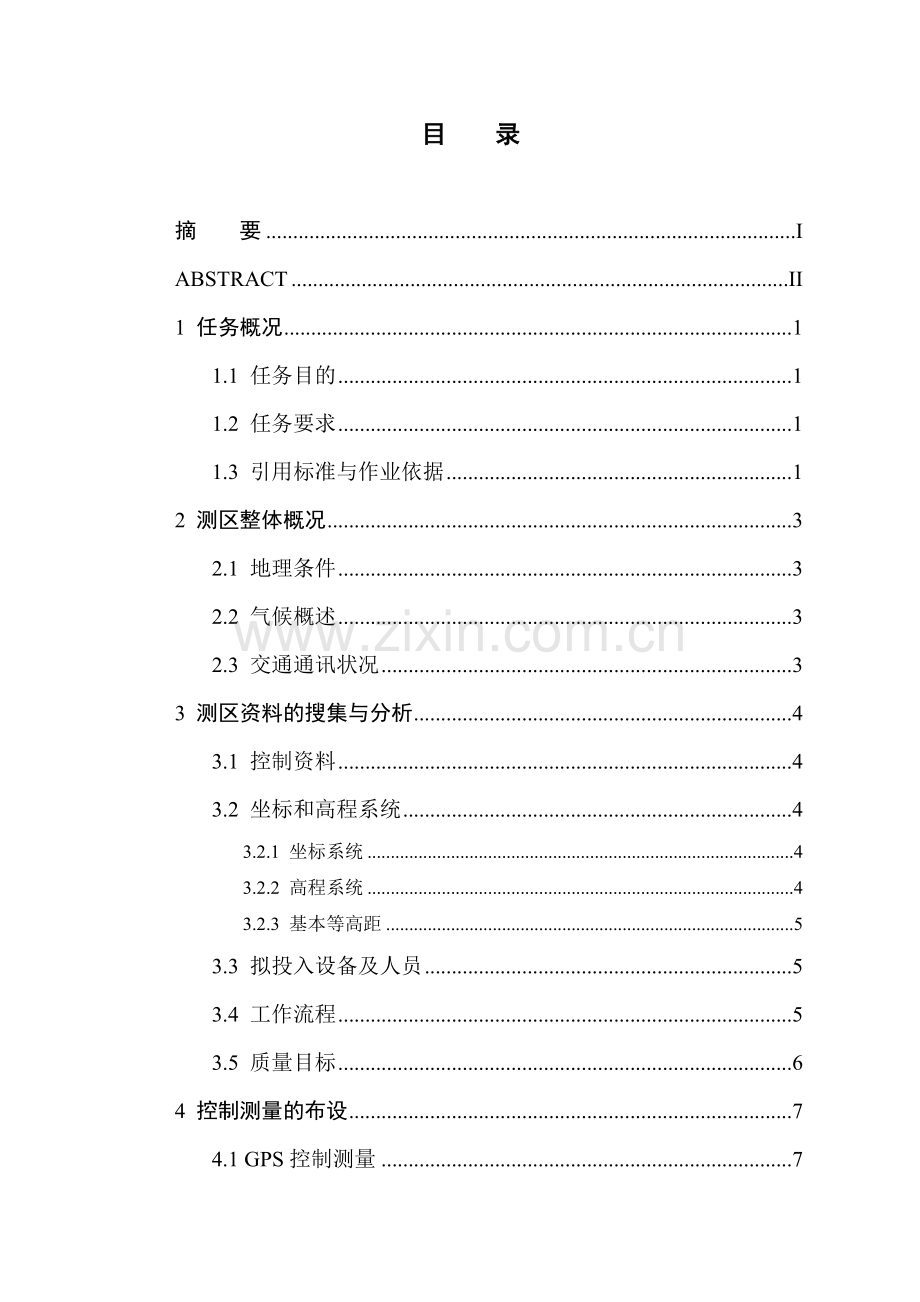

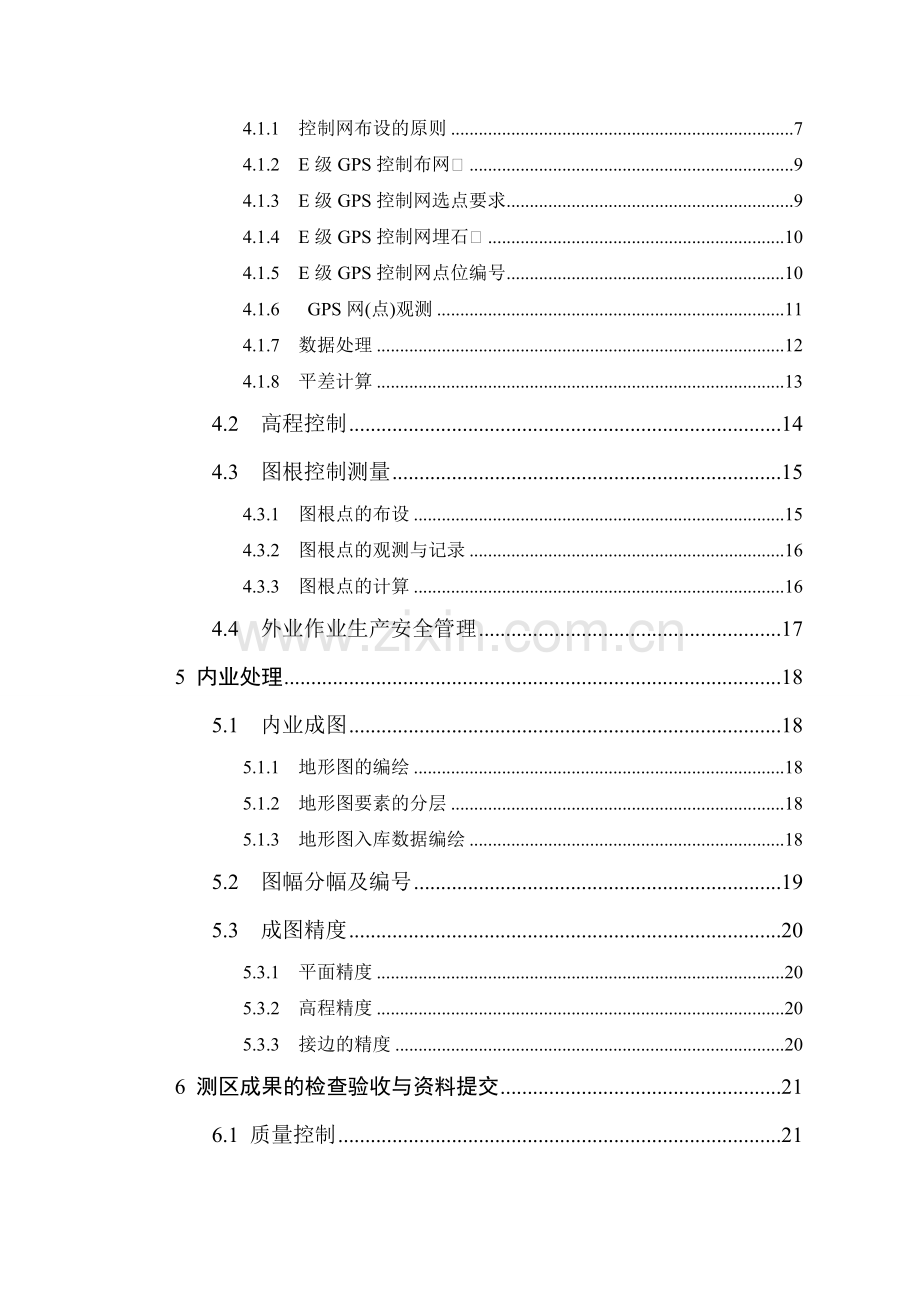

目 录

摘 要 I
ABSTRACT II
1 任务概况 1
1.1 任务目的 1
1.2 任务要求 1
1.3 引用标准与作业依据 1
2 测区整体概况 3
2.1 地理条件 3
2.2 气候概述 3
2.3 交通通讯状况 3
3 测区资料的搜集与分析 4
3.1 控制资料 4
3.2 坐标和高程系统 4
3.2.1 坐标系统 4
3.2.2 高程系统 4
3.2.3 基本等高距 5
3.3 拟投入设备及人员 5
3.4 工作流程 5
3.5 质量目标 6
4 控制测量的布设 7
4.1 GPS控制测量 7
4.1.1 控制网布设的原则 7
4.1.2 E级GPS控制布网 9
4.1.3 E级GPS控制网选点要求 9
4.1.4 E级GPS控制网埋石 10
4.1.5 E级GPS控制网点位编号 10
4.1.6 GPS网(点)观测 11
4.1.7 数据处理 12
4.1.8 平差计算 13
4.2 高程控制 14
4.3 图根控制测量 15
4.3.1 图根点的布设 15
4.3.2 图根点的观测与记录 16
4.3.3 图根点的计算 16
4.4 外业作业生产安全管理 17
5 内业处理 18
5.1 内业成图 18
5.1.1 地形图的编绘 18
5.1.2 地形图要素的分层 18
5.1.3 地形图入库数据编绘 18
5.2 图幅分幅及编号 19
5.3 成图精度 20
5.3.1 平面精度 20
5.3.2 高程精度 20
5.3.3 接边的精度 20
6 测区成果的检查验收与资料提交 21
6.1 质量控制 21
6.2 需要上交的成果资料 22
结 束 语 24
致 谢 25
参考文献 26

郸城县 1:2000数字测图控制网测量设计

郸城县城区1:2000数字测图控制网测量设计

摘 要

数字测图技术目前是一个比较普及的一项测绘技术，但是由于实施测绘的方法、手段以及仪器等各种因素的不同而有所差异。本文以测绘工作中野外数字测图控制网设计的相关规范为依据，结合周口市郸城县的实际情况，搜集整理了该测区的具体的地形、地物、地貌等的相关资料，分析了该测区的实际情况，进行该测区的1：2000数字测图的控制网的设计。

关键词 控制测量 平面控制网 高程控制网

Design of the 1:2000 Control Survey Scheme
for Digital Mapping For Dan Cheng

ABSTRACT

Now digital mapping technology is a more popular mapping technology, but all the technology are different from the implementation mapping methods, means and equipment and other various factors vary. In this paper, surveying and mapping work in the field of Digital Mapping control network design based on relevant norms, combined with the actual situation of Dancheng City, collected the survey area specific terrain, terrain, topography and other relevant information, analyzes the measurement of the actual situation, to carry out the survey area 1:2000 digital mapping of the control network design.

KEY WORDS Control measurement,plane nets,elevation nets

26

1 任务概况
1.1 任务目的
随着城市建设日益发展，为了充分利用土地，满足郸城县城市建设、城市规划及土地管理等方面的需要,建立健全土地管理制度，为今后土地合理规划提供科学依据,受郸城县国土资源局委托对该县进行1：2000数字地形图测量工作。为了使该工程能够在保质保量的前提下按期完工，因此特意编写了此设计书，希望所有工作人员在工作的时候认真贯彻落实该设计书的相关规定。
1.2 任务要求
为了加快郸城县的发展的步伐，加快郸城县的各行业快速的发展，在发展的进程都需要用到各种比例尺大小不同的的地形图，用以满足各个行业的建筑以及其他的工程的施工测量的需要，故在郸城县全县范围内建立统一的平面控制网和高程控制网[1] ，两个控制网内的控制点的密度还得必须遵守一定的规范要求，两个控制网内的控制点的精度还得达到一定的要求标准。
(1)、在所提供的相关的资料范围内，进行相应的GPS控制网的布设；
(2)、可以依据国家最新出版的《城市测量规范》里面的所有的相关规范和要求来进行平面控制网以及高程控制网的相关布设；
(3)、在接到该工程开工通知书后一个月内完成该项目工程的技术方面的设计和前期的准备就绪工作，争取在规定的时间范围内完成所有任务。
1.3 引用标准与作业依据
（1）《全球定位系统（GPS）测量规范》（GB/T18314—2009）；
（2）《全球定位系统城市测量技术规程》（CJJ 73-97）；
（3）《卫星定位城市测量技术规范》（CJJ/T 73-2010）；
（4）《城市测量规范》（CJJ/T 8-2011）；
（5）国家基本比例尺地形图图式《第1部分：1:500 1:1000 1:2000 地形图图式》（GB/T 20257.1－2007），以下简称《图式》；
（6）《全球定位系统实时动态测量（RTK）技术规范》（CH/T 2009-2010）；
（7）《1:500、1:1000、1:2000外业数字测图技术规程》（GB/14912-2005）；
（8）《国家三、四等水准测量规范》（GB/12898-2009）；
（9） 《测绘技术设计规定》（CH/T 1004-2005）；
（10）《测绘技术总结编写规定》 （CH/J 1001-2005）；
（11）《数字测绘产品检查验收规定和质量评定》（GB/T 18316－2001）；
（12）《数字测绘成果质量检查与验收》（GB/T 18316-2008）；
（13） 郸城县大比例尺测图设计书（自己编写的)
郸城县大比例尺测图设计书是依据该项目的需要以及郸城县这个测区内的地理、交通、地物地貌等各种情况而编写，当上述的（1）——（12）的所有规范和图式等与（13）郸城县大比例尺测图设计书的相关内容发生矛盾时，应当以郸城县大比例尺测图设计书为准。
2 测区整体概况
2.1 地理条件
郸城县位于东经115°11′24″、北纬33°38′30″[2]的经纬度区域的范围内。郸城位于河南和安徽两省的交界的地方，西边和羲皇的故都淮阳相连，北边与道家鼻祖老子的故里鹿邑相接，东边和连曹操的故居安徽亳州相邻，是河南省的东大门，有“两省三县通衢”的美称 。S207、S210、S329三条省道从郸城县境内经过，并且郸城县的县乡交通相对还是比较发达的。郸城县县城向南距离漯阜铁路沈丘站约20公里，向东距京九铁路上的亳州站约40公里，距离大广、南洛、永登这三条高速公路大约都各20公里。
2.2 气候概述
郸城县位于中纬度地带，其气候是暖温带半湿润季风气候，季节性温差比较大，四季比较分明，并且四季的降水量分布不均匀。郸城县的气候特征可以概括为：春季和秋季温度比较温暖但是两个季节的时间比较短，春夏交替的时候风比较多，夏天天气炎热且雨量比较集中，冬季天气寒冷并且雨雪量少。近些年来，气温略有升高的迹象，升高度数约在1℃—2℃之间。光、热、水等资源相对比较丰富，适合农作物的耕种。
2.3 交通通讯状况
　　郸城县县境位于黄淮平原内，地势比较平坦，海拔一般情况下在40m左右来回波动，本地的各方面的综合条件都有利于许多种类的农作物的耕种以及许多林木的生长。皇姑河、黑河、黑茨河、新蔡河等河流经过郸城县[3] ，郸城县境内的水资源较为丰富，水资源的利用率也相对比较高。
到目前为止，郸城县有乡道、县道和省道各等级公路的总的通车里程数大约为1097千米。郸城县内有三条通车里程数大约为138.6千米省道，有六条通车里程数大约为159.7公里的县道，有十八条通车里程数大约为363.3公里的乡道，有通车里程数大约为262千米的柏油路村道五十八条。郸城县所有的行政村和自然村都实现了村村通路路通。因为郸城县内没有高速公路经过，不存在国道公路和一级公路，没有水路航运，所以全县的交通运输的发展状况不容乐观，暂时还不能够满足本地区的经济的发展以及人们平时的生活生产的需要。
3 测区资料的搜集与分析
3.1 控制资料
（1）2004年的时候河南省地理信息测绘局组织进行的测量获得的的全省D级GPS控制点的相关数据，以及一些郸城县县区这个测区内的精度较高的80西安坐标系的坐标点的有关数据和国家2000大地坐标的一些坐标点的数据成果，都可以作为本此测量工作的平面控制点和高程控制点的起算数据。在郸城县整个测区附近的其它的一些精度比较高的控制点也可以运用。
（2）河南省地理信息测绘局提供的郸城县测区的航测图可以作为本此测量项目作业计划等的使用。
测区内有四个D级GPS控制点，其点名为DP2035，DP2019，DP2024，DP2029，其坐标系为：80西安坐标；高程系为：1985国家高程基准。
成果如下表3-1所示（单位：米）：
表3-1 D级GPS控制点的坐标表
点号
纵坐标(X)
横坐标（Y）
高程（H）
备注
DP2035
3786991.849
38509159.291
50.414
钢钉
DP2019
3788822.889
38493805.249
47.625
钢钉
DP2024
3796848.979
38478064.153
48.373
钢钉
DP2029
3792008.132
38466403.167
51.907
钢钉

经实地踏勘，上述4个国家D级GPS控制点标志均完好，经检测其成果可靠。鉴于本次测绘面积较大，因此将上述四点作为起算点发展八个E级GPS控制点，再根据这八个控制点用于测图。
3.2 坐标和高程系统
3.2.1 坐标系统
坐标系统采用1980西安坐标系和周口市城市坐标系。
3.2.2 高程系统
高程系统基准应当使用1985国家高程系统。
3.2.3 基本等高距
使用1:2000的比例尺来进行成图，其基本等高距规定为1.0m[6] 。
3.3 拟投入设备及人员
本次作业计划将人员分为五个工作组，人员包括：高工1人，工程师2人，助工5人，技工7人。该项目工程所配备相关的所有测量的仪器设备为：4台（套）中海达GPS接收机，4台（套）拓普康全站仪，4台联想笔记本电脑，1个数据备份硬盘，1台打印机。所有仪器设备均经过测绘产品质量监督检验站鉴定且在检定有效期内，各项精度指标均符合《规范》要求；技术总结中必须附上所有仪器的仪器检定证书。
3.4 工作流程
测量前的准备工作（制定测量工作的详细计划、测区资料收集与整理、编写该工程的测量技术设计书、相关测量仪器的准备、测量人员的培训）

首级控制测量（E级GPS及四等水准）

图根控制测量

1:2000数字地形图描绘

编写技术总结和自检报告

1:2000数字地形图验收

图3-1 工作流程图
3.5 质量目标
郸城县测区测量工作的质量目标的要求和规定如下：
（1）数据成果的要求：控制点的设置应当安排妥当、测量时的步骤要正确、测量数据记录要做到完整详尽、测量数据的计算要做到准确无误。
（2）出图成果的要求：地形图所需要表示的内容要齐全详尽、所有的地形图的标注以及注记都要按相关的规定进行。
（3）文字成果的要求：所有的工作报告的要按规范进行书写、结构思路的安排要有层次，报告所包含的内容要尽量详细[3]。
（4）存储介质的要求：成果光盘存储的数据成果要完整，存储介质要完好。
（5）总体的质量要求：最后获得的成果数据以及资料的质量能够满足该项目所规定的的程度（良好以上）。
4 控制测量的布设
4.1 GPS控制测量
郸城县测区境内的首级控制测量应当包含：E级GPS控制测量和四等水准控制测量。E级GPS是建立在D级GPS控制点的基础上，沿本县内的主干道路、居民地和及本县的测区外围以边连式的方式来布设。所有控制点的点位的中误差应当满足：点位中误差最大的点的数值一定不能大于±5cm。基础控制可以以E级GPS测量控制网为基础来进行相应的布设和控制。每个相临的控制点之间都应当尽量可以相互通视，在一些地形复杂的地带和区域应该满足有一个方向可以通视的，邻点之间的距离通常情况下应该控制在400m到500m之间，再在E级GPS测量控制网的基础之上，布设与之相应的图根控制点。所选的GPS控制点应当尽量选在视野相对比较开阔、交通运输相对较为便利、有利于该控制点的长期保存、有利于本次测图的方便以及便于发展下一级图根点的位置[4]，点位的周围通常情况下不能有高度角大于15°的阻挡物或者障碍物（比如建筑物、构筑物以及树林等）；点位要选在距离功率比较大的无线电发射源400m以外的地方，离110KV以上的高压线150m以外的地方，离35kv的高压线100m以外的地方,离10kv的高压线50m以外的地方。
4.1.1 控制网布设的原则
(1)控制网应该分级布设、逐级控制
对于工程测量控制网的布设，一般情况下都是采用从整体到局部，从高级到低级，逐级控制，逐级加密的方式进行布设。先布设精度要求相对较高的首级控制网，然后再根据不同的比例尺的测图工作的需要，测区内的各种地物和地貌的分布情况以及测区的面积的大小等情况再加密布设与之相对应的其它的精度相对较低的控制网。
(2)控制网应有足够的精度
通常情况下四等控制测量网所布设的所有控制点的点位中误差应都可以达到1:2000的数字测图的精度要求。按照绘图时候的0.l mm的精度来计算，则地面上的所有的点的精度应该是0.1（单位：mm）×2000=20（cm）。对于国家建立的控制网来说，尽管观测的时候精度要求比较高，但由于观测的时候的所测的边的长度比工程测量控制网的所测的边的长度长了很长[5]，两点之间的距离相对较远，因此国家控制网的所有点的点位中误差要比工程测量的控制网的所有点的点位中误差大很多。不同比例尺的数字测图对相邻的两个点的点位误差的精度要求如下表4-1所示：
表4-1 相邻点的点位误差的精度要求表
测图比例尺
1:50000
1:25000
1:10000
1:5000
1:2000
图根点对于三角点
的点位误差（单位：m）
±5
±2.5
±1.0
±0.5
±0.2
相邻三角点的点位
误差（单位：m）
±1.7
±0.83
±0.33
±0.17
±0.07
(3)控制网要有一定的密度
所有的测量控制网，都会有相关的规定在各自的测区内的控制点的数量要达到某些要求的数量。控制点的密度不仅取决于测图比例尺，还与采用的测图的方法有关系。GPS测量中相邻的两个控制点的距离要求可以根据下表所示要求进选取（如下表4-2所示）。
表4-2 GPS中相邻的两个控制点的距离要求表
项目
级别
A级
B级
C级
D级
E级
相邻点的最大距离（单位：km）
2000
250
40
15
10
相邻点的最大距离（单位：km）
100
15
5
2
1
相邻点的平均距离（单位：km）
300
70
15—10
10—5
5—2

(4)控制网要有统一的技术规格和要求
为了让所有的不同单位或公司的工程测量部门进行施工测量时所用的控制网能够互相使用而编写了具有统一要求的规范，比如现在使用比较多的《工程测量规范》以及《城市测量规范》。
4.1.2 E级GPS控制布网
E级GPS控制测量以D级GPS点为基础，沿本县内的主干道路、居民地和及本县的测区外围采取边连式的形式布设，平均边长不得大于1.0km[6]。
E级GPS控制网测量布设为独立闭合环或者复合路线的边数以及相邻的两个点之间的平均距离的值的规定如下表4-3所示：
表4-3 E级GPS控制网独立闭合环或者复合路线
的边数以及相邻的两个点之间的平均距离的值
控制网的级别
闭合环或复合路线的边数
（单位：条）
相邻点间平均距离
（单位：千米)
E级
不大于10条
不大于1.0千米

相邻的两个点之间的最小距离的值得要求可以达到要求的平均距离的值的三分之一到二分之一左右；相邻点之间的最大距离可达到要求的平均距离的2到3倍左右[7]。
4.1.3 E级GPS控制网选点要求
E级GPS控制网的点的选择必须按照下面的有关的规定来进行。
（1）选择控制点的人员应当由了解GPS控制测量相关技术的人来进行担任。选点之前必须充分了解本次工作的设计书的规定和要求；充分了解本地区范围内的地理、位置环境、水文地质、气象、交通等各种相关信息。
（2）选择视野相对比较开阔的地方，附近没有高度角大于15度的遮挡物，减少GPS信号被遮挡物遮挡或吸收。
（3）点的位置要尽量远离大面积的水域，以减弱多路径效应对信号的影响。
（4）点的位置应该选择在那些交通比较便利的地方，便于其它仪器以及其他方法手段的观测。
（5）网形的布设应该尽量布设成同步观测或者是边点联测的网形。
（6）选择点的时候应当考虑到与水准联测的路线，对于那些需要联测等级水准的GPS控制点的选取时，特别得注意点的位置在于比较宽的河流、比较大的湖泊以及一些水库旁边的时候，在选择它们的位置的时候一定要考虑这些点能否进行水准联测[8]。
（7）点之记：所有布设的E级GPS点都在郸城县县区这个测图范围内，没有必要绘制相应的点之记。
4.1.4 E级GPS控制网埋石
（1）所有需要埋石的点的埋设标准需要按下图4-1所示的进行：（单位为cm）

图4-1 埋石点的标准图
（2）控制点中心标志要求：
GPS点的中心的标志表示为：直径为5cm、厚度为0.5 cm的顶盖（材质为不锈钢的），中间需要焊接一个长度为10cm、直径为0.8cm的实心的材质为不锈钢的螺丝，下部需要有螺丝帽[9]。不锈钢的顶盖的中间是隆起的并刻有“+”字的球面，不锈钢标志面的上部刻有“周口市国土资源局”，下部刻有“GPS控制点”的字样。
4.1.5 E级GPS控制网点位编号
E级GPS测量控制点的点命名的时候应当以DC##E加流水编号来进行命名（DC为郸城县的简称），比如：DC01E、DC02E、……、DCnnE，控制点的编号尽量按照一定的顺序进行连续的编写，不能出现有相同的点号命名的现象。
如果遇到现在编写的点和原来的旧的控制点的位置一样时，应当尽量使用原来的控制点，应当尽量可能的使用以前的控制点的点号的编制（如果在情况允许的条件下，可以按照自己的命名方式来进行编写），必须要在控制点的成果表中加上相关的备注来说明这种情况。
4.1.6 GPS网(点)观测
4.1.6.1 观测前的准备工作
（1）这次的GPS测量控制网(点)的观测是采用经过计量单位检测确定的合格的中海达GPS接收机进行接收信息。
E级GPS控制网进行野外数据观测采集时所使用的仪器应当满足的规格和要求如下表4-4所示：
表4-4 E级GPS野外数据观测采集时所使用的仪器应当满足的规格和要求表
GPS网的级别
GPS接收机的种类
观测量
同步观测使用的GPS接收机的数量
标称精度
E级
单频或双频
L1载波相位
≥2
≤（10mm+5×10-6×d）

（2）进行工作之前应当先编写关于GPS卫星的可见性的预报的相关表格，并且根据工作所需要的接收机的数量来制定相应的工作计划，具体内容包括：GPS接收机的仪器编号和名称、观测的时间以及测站的名称和站号等。
4.1.6.2 观测的基本技术要求
E级GPS测量控制网的观测的要求应该满足下面的表个的各个项目的相关的规定如下表4-5所示：

表4-5 E级GPS测量控制网的各观测数据的要求
项目级别
E 级
卫星截止高度角（单位：°）
15
同时观测有效的卫星的数量
≥4
有效观测的卫星的总数目
≥4
重复设站平均数
≥1.6
时段长度（min）
静态
≥45
采样间隔 （s）
静态
10-30
时段中任一卫星有
效观测时间（min）
静态
≥15
注：本次E级GPS网的观测全部采用静态定位方式进行观测。
4.1.7 数据处理
（1）外业观测数据处理
E级GPS控制网的野外数据处理宜利用GPS接收机的随机软件，按原码采用双差相位观测值的方法来进行相关的基线的解算，最后采用双差固定解计算的结果作为数据处理的最终结果[10]。
外业观测采集的数据通过随机软件输入计算机内，应转成RINEX格式进行备份。
（2）外业观测数据质量检核
1）相邻点间的基线的长度的精度的表达式如下所示：
　　　　　　　　　　　　　　　　　　　　　　　　（4-1）
其中式中： σ表示为标准差（即为：基线向量的弦长中误差。单位：mm）
a表示为固定误差（10mm）
b表示为比例误差系数（20ppm）
d表示为相邻点间距离（km）
2）同步观测环检核
同一时段的观测所得到的数据剔出率应当小于10%。
同步环坐标分量及环线全长相对闭合差应满足以下表4-6的要求：
表4-6 同步环坐标分量及环线全长相对闭合差
等级类型
D级
E级
坐标分量相对闭合差
6PPM
9PPM
全长相对闭合差
10PPM
15PPM

3）异步观测环检核
无论采用单基线模式或多基线模式解算基线，都应在整个GPS网中选取一组完全独的基线构成独立环[11]，每个独立环的坐标的各个分量的闭合差和全长的闭合差都应当符合下式所规定的相关要求：
　　　　　　　　　　　 　　 　 　　　　　　　（4-2）
　　　　　　　　 　　 　　 　　　　　　　（4-3）
　　　　　　　 　　 　　　 　　　　　　（4-4）
　　　　　　　　 　　 　　　 　　　　　　（4-5）
　　　　　　　　　　 　　　　（4-6）
式中：n表示为闭合环的边数；
σ表示为相应级别的网所规定的精度（按网的实际平均边长计算）。
复测基线的长度较差ds，两两比较应满足：
　　　　　　　　　　　　　　　　　　　　　　　　　　　　 （4-7）
σ表示为相应级别规定的精度（按网的实际平均边长计算）。
4.1.8 平差计算
如果基线向量通过检测满足相应的规定的要求后，就可以按照《全球定位系统城市测量技术规程》（CJJ73-97）的要求，对所在的级别的GPS控制网进行无约束平差的计算以及约束平差的计算[12]。
（1）无约束平差
无约束平差是在三维基线向量作为基础的情况下而进行的，根据某个点的国家坐标系中的坐标的点位数据做为相关计算的依据，进行相应的GPS网的无约束平差。经过平差计算的结果需要提供所计算的点在WGS-84世界大地坐标系下的三维坐标以及各基线向量及其改正数和其精度信息[12]。
无约束平差的计算中，各基线向量的各个分量的改正值应满足下列要求：
（4-8）
（4-9）
（4-10）
σ表示为相应级别规定的精度（按控制网的平均实际边长来计算）。
（2）约束平差
通过无约束平差后的得到的可利用的观测值，在1980西安坐标系和郸城县城市坐标系这两个坐标系下，重新进行二维或者三维基线的约束平差的计算。在这次平差计算的过程中，对所有的原来已知的控制点的坐标数据、距离数据以及方位角的数据等，都可以增加成为其相应的各种约束条件，也可以通过加权的方法来进行相关联的约束平差计算。平差计算后的结果应输出的内容包括：在相应规定的坐标系下的的二维或三维的坐标、基线边长和方位、基线向量改正数、转换参数的数据信息及其精度的相关信息[12]。
在约束平差的计算过程之中，基线向量的改正数应当和无约束平差计算结果的同一基线的相应的改正数的较差值应当满足下列的要求：
（4-11）
（4-12）
（4-13）
σ表示为对应等级所要求的精度（按控制网的平均实际边长来计算）。
（3）精度指标
E级GPS控制网通过平差计算后该控制网中的最弱相邻点的相对点位中误差不应当大于±5cm，E级GPS控制网的最弱边的边长的相对中误差不应当大于1/20000。当所测的边的边长小于200m时，边长中误差应当小于20mm[13]。
4.2 高程控制
1、高程控制网采用1985国家高程基准。
2、把E级GPS控制点DC01E为开始点和闭合点，联系测量地面上的其它的GPS点以及其它的等级的导线点，一并组成闭合环或者等外水准测量网或者附合路线的控制导线等。
3、等外水准测量网应该使用经过检定的符合国家标准的水准仪和水准尺来进行观测，等外水准测量的观测的顺序为：黑—红—黑—红。i角检查一周内每天检查一次。i角稳定后，每15天要进行一次仪器检查一次，经过检查，i角稳定精度良好。
4、等外水准测量网的平差计算应当使用按规定要求的相应的平差软件，平差计算需要在计算机上进行实现。等外水准测量网的测量精度要求可参照下面的等外水准测量网的精度的统计表来进行。
等外水准网基本情况统计表：
表4-7 等外水准网的一些误差值
路线总长度
（km）
闭合环差
最大值/允许值（mm）
单位权中误差
（mm/km）
最弱点高程中误差（mm）
28.93
71/±86
3.2
7.93

4.3 图根控制测量
4.3.1 图根点的布设
为满足本次1:2000大比例尺数字测图的需要，图根点的布设应当在首级D级GPS控制点以及E级加密的GPS控制点的上面进行布设。所有的图根点都应该分布在本测区的图幅范围内。在地形简单的测区范围内，所有的图根点的数据应当不少于4个控制点；其它的地物地貌相对比较复杂的测区范围内，所有的图根点的数量应当比之前的还多。
用图根点来布设成导线时候，每个图根点进行附合的时候只能使用两次[14]。
图根导线的技术指标表如下表4-8所示：
表4-8 图根导线的技术指标表
附合
次数
导线长度(km)
平均边长(m)
水平角测回数
测角中误差(″)
方位角闭合差(″)
导线全长相对闭合差
一
1.2
120
1
≤±12
≤±24
1/5000
二
0.9
80
1
≤±20
≤±40
1/4000

当图根控制点没有办法组成附合导线时，可以将其布设成支导线。布设成的支导线的边数的数量最多不能大于4条[17]，而且每条边的总的边长的长度不能比300m还要长。
通常情况下，图根点的地方不需要进行埋石处理。在土壤较软的地方可以进行打桩并灌以石灰粉，在硬实路面或水泥地面的地方一般情况下可以将水泥钉钉进地面里并且用红色喷漆或者油漆在钉钉子的地面进行标注。
4.3.2 图根点的观测与记录
图根导线的观测可采用5″级全站仪观测或GPS RTK观测。进行附合导线以及闭合导线的水平角的观测时，可以使用方向观测法。对于支导线的水平角的观测，采用角度测回法来进行观测。对边长进行单程观测的，可以只进行一个测回的观测；对于竖直角的对向观测，可以只进行一个测回的观测。
表4-9 角度观测的各指标差
限差
半测回归零差
2C较差
指标差之差
边长读数差
圆周角闭合差
数值
≤±24″
≤±36″
≤±25″
≤±10mm
≤±40〞

图根导线记录由专人按《导线观测记录表》记录。
当图根点采用GPS-RTK来进行测量记录时，每次采点的时候必须等到显示屏上显示的是固定解时才能进行。所有的图根控制点的观测可以重复进行两次，两次进行观测的测量成果的差值应该在允许的差值范围之内（5cm）。如果数据符合相关的要求，就可以取两个数的平均值来作为该图根控制点的数据记录结果。用GPS-RTK作的图根点成果，经编辑后用A4纸输出，并能够体现两次测量成果的较差。
4.3.3 图根点的计算
图根导线的计算采用南方公司编制的《南方平差易2005》计算。对于测量成果输出以后还需要进行相应的检查。输出成果的限差要求如下表所示：
表4-10 限差成果的要求
方位角闭合差
一级
不应超过24s
方位角闭合差
二级
不应超过40s
全长相对闭合差
一级
不低于1/5000
全长相对闭合差
二级
不低于1/4000
往返测高差较差
不大于0.4S(m)
附合路线高程闭合差（S以km为单位）
不应超过(mm)
4.4 外业作业生产安全管理
外业作业人员应自始至终要树立“安全第一，预防为主”的原则[7]，以确保工作期间人身、仪器设备、财产和资料的安全。
(1)作业人员在进入测区进行测量工作前要仔细检查工作是需要用的仪器和设备是否齐全、是否符合精度要求等。作业人员应当熟悉操作规程，严格按有关规程来进行操作。
(2)工作人员进入测区进行测量工作的时候，应该出示本人的工作证或者相关证明；在建筑物的屋顶进行测量作业时，一定要提高安全防范，注意观察周围和设施情况，确保安全后才可作业。
(3)如果遇到雷雨天气的时候，要马上终止所有的测量工作。找一些相对比较安全的地方来躲避这样的恶略天气。
(4)如果在一些主干道，行人和车辆的数目比较多的地方进行相关的测量作业时，必须按照相关的规定要求来进行作业。尤其是遇到迁站时，一定要主要保证测量仪器的安全，保证仪器不受损害。
(5)工作人员进入测区范围内时一定要注意自己的言行举止，在规定的范围内做规定的事情。
5 内业处理
5.1 内业成图
5.1.1 地形图的编绘
本次测量工作需要的地形图需要使用南方测绘公司发明编制的CASS7.0绘图软件来进行绘制，最终的地图形的数据以*.DWG的格式进行命名。
5.1.2 地形图要素的分层
DWG文件的每个图层对应一个地籍要素，每个图层不能包含其它要素。
5.1.3 地形图入库数据编绘
地形图内部的所有的与之有关的要素都应当按照点(Point)、线(Line)、面(Area)、组合(Compound)以及注记(Text)[7]这五个几何表达形式来进行相关的编辑。五个要素的每一个对应着一种几何表达形式，点、线不能重复，面不能有交叉和不封闭。
⑴区界、乡镇界、界址点、界址线、地籍街道和街坊的界线，地类界和城区内的绿化区的界线应全部表示。
⑵道路名称（巷道名）及门牌号的字头朝向，按图式规定注记；权属单位名称注记与相关资料一致。
⑶地形图的编号、土地类型的编号等内容应当以分式的形式在适当位置进行相应的注记。分子为地形图的编号，分母为土地类型的编号（所得的数据结果按要求需要保留小数点后两位有效数字，并且要注在数据结果的分数线的后面）。
⑷各种地类的植被符号，每个图斑内只表示一个符号。
⑸界址线应是直线，遇弧线曲线等必须要求进行内插。
⑹如果遇到宗地的边界界线与行政境界的边界界线重合时，宗地的边界界线可以用连续的线型来表示，行政境界的边界界线可以用移位0.2mm的间断线来进行表示，但是在所有的界线的拐弯处的地方应当用连续的线型来表示宗地的边界界线的走向。当多级行政境界线重合时，只表示最高级境界线。
⑺其它地籍要素的详细表示方法参照《地籍图图式》表示。
5.2 图幅分幅及编号
（1）地形图可以采用50cm×50cm 的正方形的图形分幅来进行分幅处理。
（2） 地形图的图幅分幅编号应当以基本图幅的西南角坐标的X、Y的值为行列数作为地形图分幅的基本编号。地形图的编号命名一般情况下都是以2km为一个单元来进行划分，每一个单元格都要进行三次都是进行在中点的位置进行划分，所有的划分分别都是从西向东，从北向南依次对每个单元格来进行对分解，从西向东，从北向南依次分别命名为Ⅰ、Ⅱ、Ⅲ、Ⅳ。以2km为分解图框的西南角点的点位坐标的千米数的整数倍作为该图号命名的编号的起头。具体步骤可以参考如下图例：如图所示本图的图幅的西南角的点的点位的坐标[9]为：（198000，546000） ，那么该幅图的分幅编号可表示为：198-546-Ⅰ-Ⅰ-Ⅰ、198-546-Ⅰ-Ⅰ-Ⅱ、198-546-Ⅰ-Ⅰ-Ⅲ、198-546-Ⅰ-Ⅰ-Ⅳ、198-546-Ⅰ-Ⅱ-Ⅰ、198-546-Ⅰ-Ⅱ-Ⅱ、198-546-Ⅰ-Ⅱ-Ⅲ、198-546-Ⅰ-Ⅱ-Ⅳ……
图5-1 图幅分幅及编号图
图名可以选择图幅中比较有知名度的地名或单位名称来命名。

5.3 成图精度
5.3.1 平面精度
所绘成的该测区的地形图图上所有的地物点以及那些与地物点相对应的野外布测的控制点的平面的中误差都不能够比下列的表格中所规定的平面位置点位的中误差以及临近地物点间距中误差的值大。对于那些特殊困难的地带和区域的平面中误差应当按照下列表的规定放宽50％。
表5-1 不同类型的地形的点位的中误差
地形类别
平面位置点位的中误差(单位：mm)
临近地物点间距的中误差
(单位：mm)
平原（丘陵）
0.5
0.4
山地
0.75
0.6
地物点点位中误差与间距中误差（单位：mm）
5.3.2 高程精度
（1）基本等高距应当为1.0m，高程的注记点可标注到0.01m。
（2）对于森林以及区域比较隐蔽的等相对特殊困难的地带和区域，可在表中的规定值的基础上适当再放宽到表中规定值的50％[13]。等高线内的所有插求点和与之相对于的附近的图根控制点的高程中误差的值，都应当符合下列表格所有不同地形类别的情况下的高程中误差的规定：
 表5-2 等高线插求点相对于邻近图根点的高程中误差表
地形的类别
平地
丘陵地
山地
高山地
高程中
