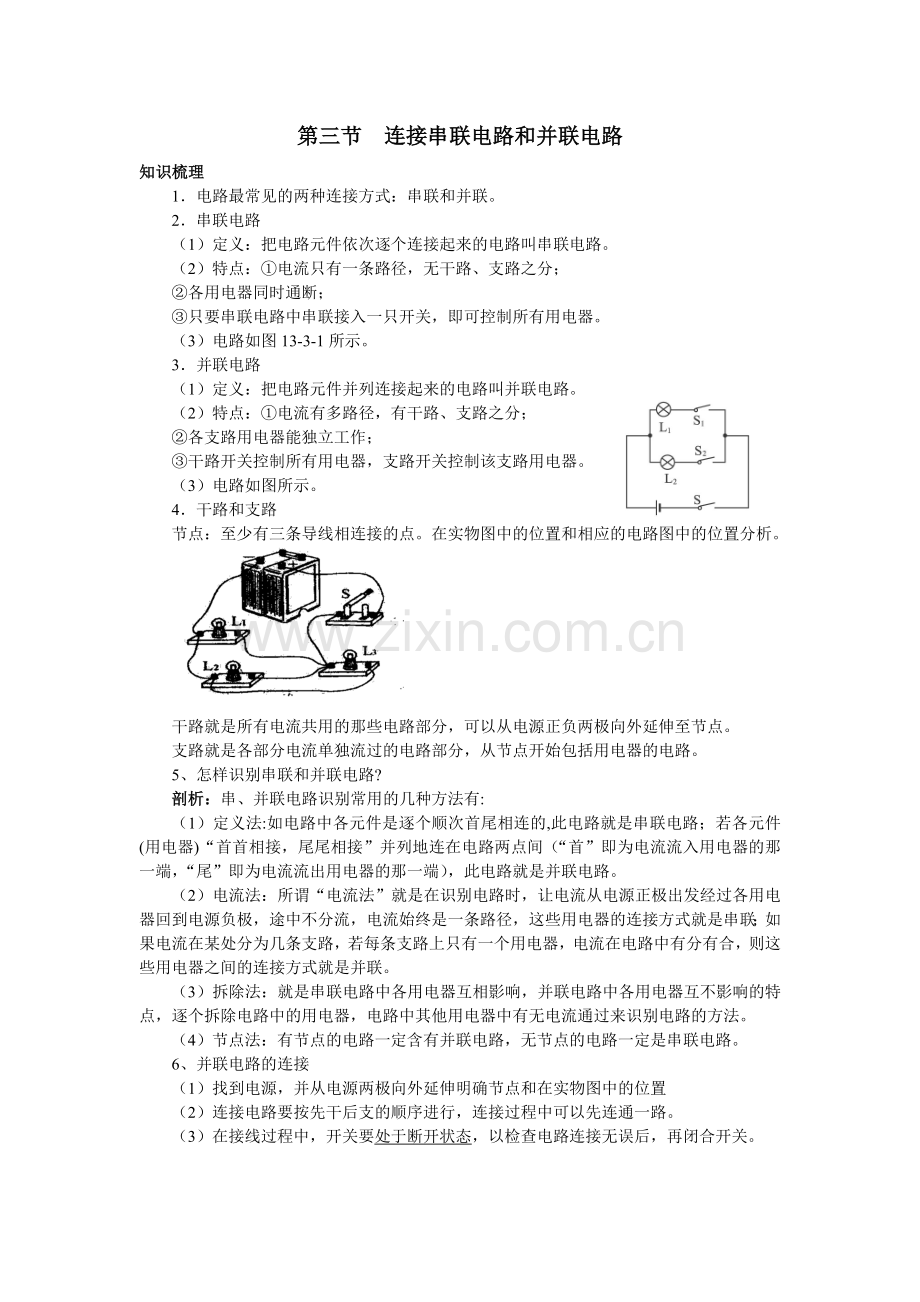

第三节 连接串联电路和并联电路
知识梳理
1．电路最常见的两种连接方式：串联和并联。
2．串联电路
（1）定义：把电路元件依次逐个连接起来的电路叫串联电路。
（2）特点：①电流只有一条路径，无干路、支路之分；
②各用电器同时通断；
③只要串联电路中串联接入一只开关，即可控制所有用电器。
（3）电路如图13-3-1所示。
3．并联电路
（1）定义：把电路元件并列连接起来的电路叫并联电路。
（2）特点：①电流有多路径，有干路、支路之分；
②各支路用电器能独立工作；
③干路开关控制所有用电器，支路开关控制该支路用电器。
（3）电路如图所示。
4．干路和支路
节点：至少有三条导线相连接的点。在实物图中的位置和相应的电路图中的位置分析。

干路就是所有电流共用的那些电路部分，可以从电源正负两极向外延伸至节点。
支路就是各部分电流单独流过的电路部分，从节点开始包括用电器的电路。
5、怎样识别串联和并联电路?
剖析：串、并联电路识别常用的几种方法有:
（1）定义法:如电路中各元件是逐个顺次首尾相连的,此电路就是串联电路；若各元件(用电器)“首首相接，尾尾相接”并列地连在电路两点间（“首”即为电流流入用电器的那一端，“尾”即为电流流出用电器的那一端），此电路就是并联电路。
（2）电流法：所谓“电流法”就是在识别电路时，让电流从电源正极出发经过各用电器回到电源负极，途中不分流，电流始终是一条路径，这些用电器的连接方式就是串联；如果电流在某处分为几条支路，若每条支路上只有一个用电器，电流在电路中有分有合，则这些用电器之间的连接方式就是并联。
（3）拆除法：就是串联电路中各用电器互相影响，并联电路中各用电器互不影响的特点，逐个拆除电路中的用电器，电路中其他用电器中有无电流通过来识别电路的方法。
（4）节点法：有节点的电路一定含有并联电路，无节点的电路一定是串联电路。
6、并联电路的连接
（1）找到电源，并从电源两极向外延伸明确节点和在实物图中的位置
（2）连接电路要按先干后支的顺序进行，连接过程中可以先连通一路。
（3）在接线过程中，开关要处于断开状态，以检查电路连接无误后，再闭合开关。

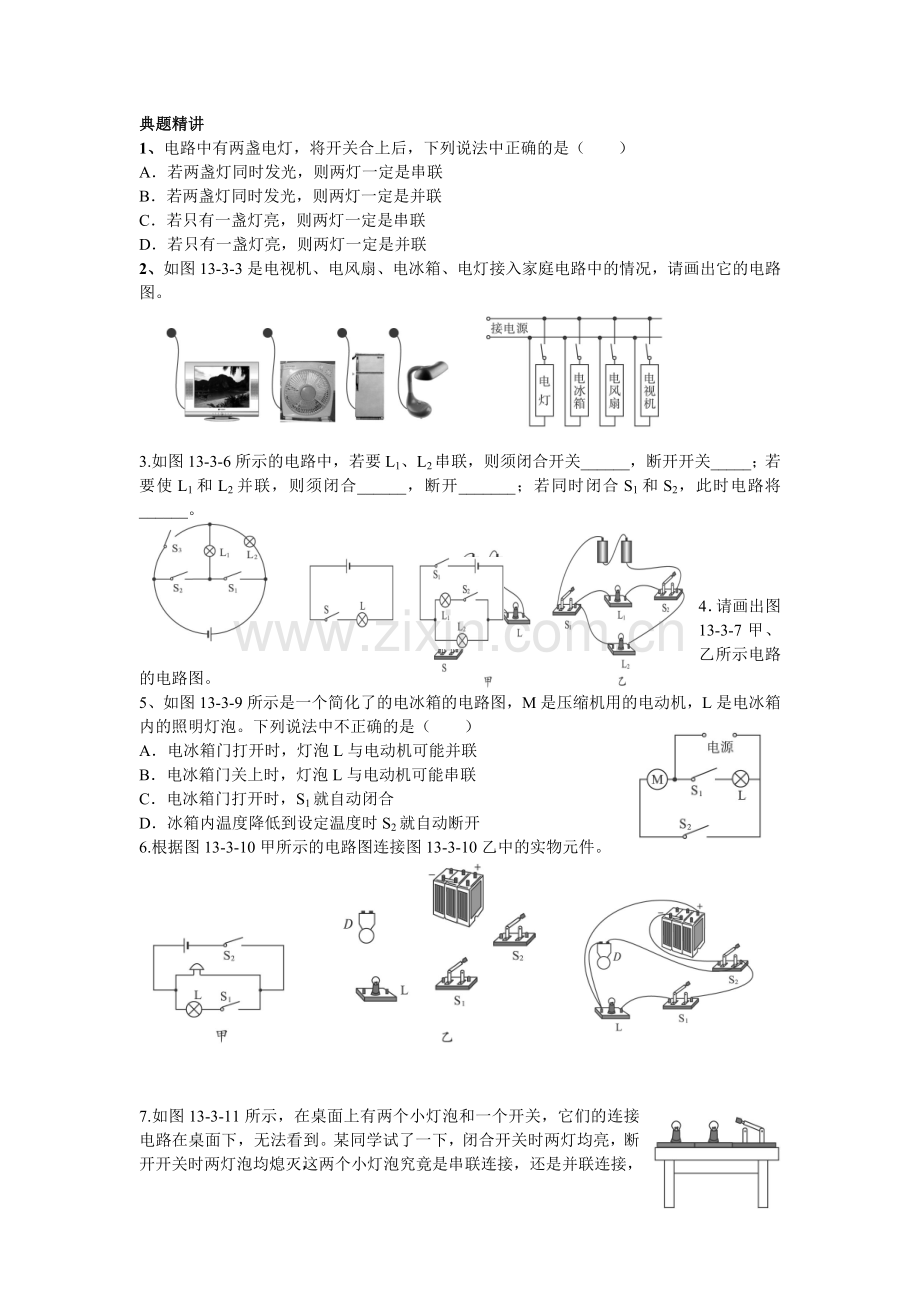

典题精讲
1、电路中有两盏电灯，将开关合上后，下列说法中正确的是（ ）
A．若两盏灯同时发光，则两灯一定是串联
B．若两盏灯同时发光，则两灯一定是并联
C．若只有一盏灯亮，则两灯一定是串联
D．若只有一盏灯亮，则两灯一定是并联
2、如图13-3-3是电视机、电风扇、电冰箱、电灯接入家庭电路中的情况，请画出它的电路图。

3.如图13-3-6所示的电路中，若要L1、L2串联，则须闭合开关______，断开开关_____；若要使L1和L2并联，则须闭合______，断开_______；若同时闭合S1和S2，此时电路将______。

4．请画出图13-3-7甲、乙所示电路的电路图。
5、如图13-3-9所示是一个简化了的电冰箱的电路图，M是压缩机用的电动机，L是电冰箱内的照明灯泡。下列说法中不正确的是（ ）
A．电冰箱门打开时，灯泡L与电动机可能并联
B．电冰箱门关上时，灯泡L与电动机可能串联
C．电冰箱门打开时，S1就自动闭合
D．冰箱内温度降低到设定温度时S2就自动断开
6.根据图13-3-10甲所示的电路图连接图13-3-10乙中的实物元件。

7.如图13-3-11所示，在桌面上有两个小灯泡和一个开关，它们的连接电路在桌面下，无法看到。某同学试了一下，闭合开关时两灯均亮，断开开关时两灯泡均熄灭，这两个小灯泡究竟是串联连接，还是并联连接，请写出你的判断方法。
思路解析：一个开关控制两盏灯泡，有两种可能：一是串联电路，开关在任意位置都能同时控制两个灯泡；二是并联电路，开关在干路里也能同时控制两个灯泡，但如果开关只控制一个灯泡，则说明该电路一定是并联电路。
答案：把开关闭合后两灯泡都发光时，取下其中一个灯泡，如果另一个灯泡也熄灭，说明电路是串联，如果另一个灯泡仍然发光，说明电路是并联。
8.如图所示，有带风叶的小电动机一台、电阻丝一段、开关两只、插头一只、导线若干，利用这些器材可以连接成一个有冷、热两挡风的简易电吹风电路，要求在使用时，只要断开S1，则既无风又不发热；只闭合S1时吹冷风；同时闭合S1和S2时吹热风。图13-3-13为某物理兴趣小组的四位同学分别设计的四种电路连接图，其中符合要求的是（ ）

9、如图所示的电路中，正确的是 ( )

10、分析右下图所示的实物连接电路，下列说法中正确的是 （ ）
A、L1、L2是串联 B、L1、L3是串联
C、L1、L2 、 L3是串联 D、L1、L2 、 L3是并联
11、如图所示的电路中，若要使两灯串联，应闭合开关 ；若要使两灯并联，就要
闭合开关________。

12、关于电源短路及其危害，下列说法中正确的是 ( )
A．短路就是连接电路用的导线很短 B．短路没有危害，并且节省导线
C．短路就是电路中没有开关 D．短路时，电源会发热而烧坏
13、如图所示，下列电路中，开关同时控制电灯和电铃的是 （ ）

14、请根据左边实物 连接的电路图，画出其电路图。

15、如图(7)所示电路，以下说法正确的是 (  )
　A．只接通S1灯亮，电铃响 B．只接通S2灯亮，电铃响
C．只断开S3灯亮，电铃响 D．只断开S1灯亮，电铃响
16、如上右图所示，若要A灯亮，B灯不亮，应将开关 闭合，若要B灯亮A灯不亮，应将开关 闭合，若S2、S3闭合，S1断开，则A灯 ，B.灯 ．
17、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是 。

18、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。

19、如上右图所示，按电路图用笔画线作导线，将元件连接起来.
20、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组

21、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。
22、根据图11—15(a)的电路图，在图11—15 (b)中画出对应的实物连接图．

23、在下左图中，根据实物图，画出相应的电路图．
24、根据右上图所示的实物图，画出电路图．
25、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．

26、将图11—19中的电路元件按电路图连接成实物图． (要求导线不交叉)
27、请把图4-9中的电路元件连成电路图。要求：S只控制L1，S2控制干路。

28．识别串联、并联和混联 请写出下列各电路图中，当开关闭合时灯泡的连接方式：

(1)________ 　　　(2)_________ 　 (3)________　　　 (4)________

　　(5)________ 　　　(6)_________ 　　　(7)________　　　 (8)____________

　　(9)________ 　　　　(10)_________ 　　　(11)________ 　　　　(12)________

　　(13)_________ 　　　　　　(14)________　　　　　　　 (15)________

　　(16)____________　　　　　(17)____________　　　　　(18)____________

　　(19)____________　　　　(20)____________　　　　　　(21)____________
29、识别并联和短路 (回答开关都闭合时,哪盏灯亮)

　　（1）____________ 　　　　（2）____________　　　　（3）____________

　　（4）____________ 　　　　（5）____________　　　（6）____________

　　（7）____________ 　　　　（8）____________　　　　　（9）____________

　　（10）____________ 　　　（11）____________　　　　（12）____________
