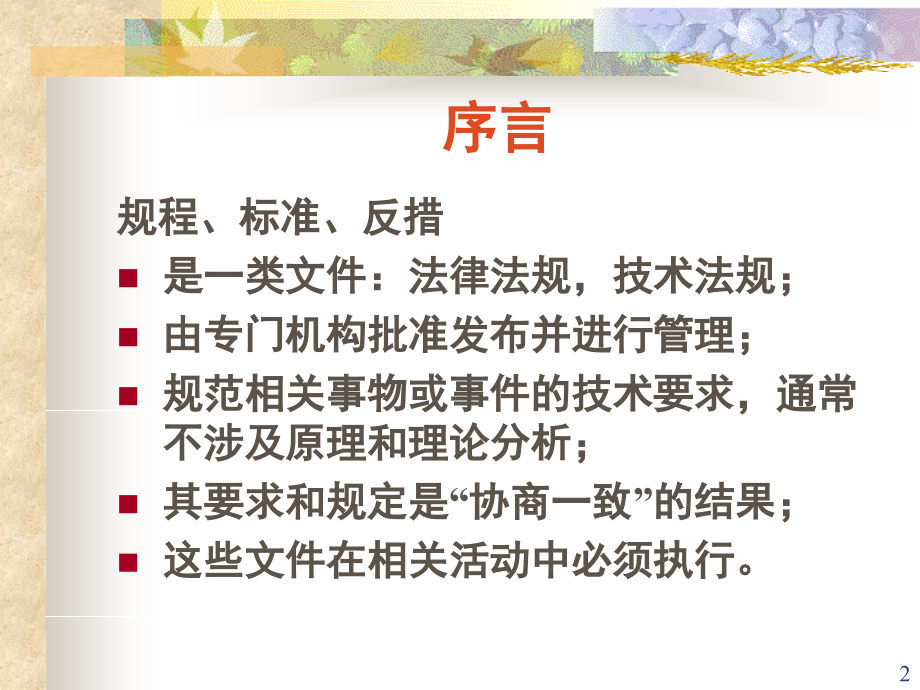

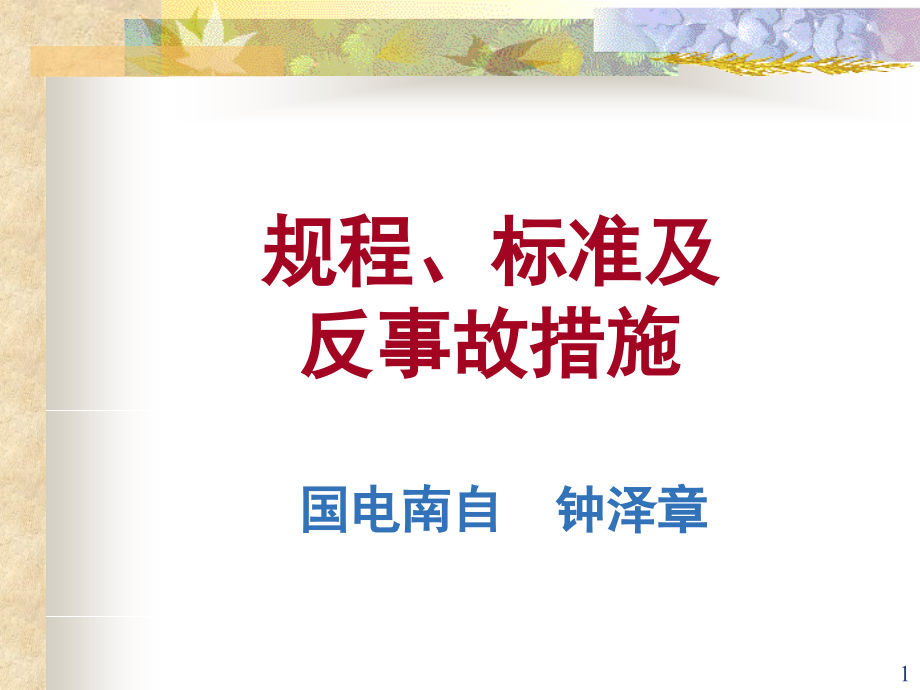

,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,规程、标准及反事故措施,国电南自 钟泽章,1,序言,规程、标准、反措,是一类文件：法律法规，技术法规；,由专门机构批准发布并进行管理；,规范相关事物或事件的技术要求，通常不涉及原理和理论分析；,其要求和规定是“协商一致”的结果；,这些文件在相关活动中必须执行。,2,序言,标准,是“为在一定范围内获得最佳秩序，对,活动或其结果规定共同的和重复使用的规,则、导则或特性的文件。该文件经协商一,致制定并经一个公认机构的批准”。,反措,则是我国电力系统的一种特殊的技术,文件，它是分析电网运行中出现的一些事,故的基础上，提出的措施。目的是防止今,后出现类似事故。,3,序言,大赛的内容和范围,共计,15,个文件（,13,，华电安规，,PPT,）,全面学习第,2,、,3,两个文件,第,1,个文件是重点内容,题目答案的评判原则,规范、标准和反错,与其它教材,第,2,、,3,两个文件,与其它文件,华电安规,和电业安规,4,一、继电保护基本知识,GB/T 14285-2006,继电保护和安全自动装置技术规程,4.1.1,保护分类,3.2,4.1.2,可靠性、选择性、灵敏性和速动性,4.1.12,对数字式保护装置的要求,5.1.2,电力系统安全自动装置，是指,5.3,备用电源自动投入,DL/T 478-2001,继电保护和安全自动装置通用技术条件,4.5,准确度,5,1,、基本要求,3.1,电力系统继电保护和安全自动装置的功能是,在合理的电网结构前提下,，保证电网和电力设备的安全运行。,当,电网结构合理,时，必须正常工作；,当,电网结构不合理,时：,解决电网结构问题；,由安全稳定控制系统解决；,以后备的形式起作用，允许损失选择性、灵敏度,6,2,、性能要求,3.2,继电保护和安全自动装置应符合可靠性（可依赖性和安全性）、选择性、灵敏性和速动性的要求。,综合考虑以下几个方面，处理好“四性”的关系,：,电力设备和电力网的结构特点和运行经验；,故障出现的概率和可能造成的后果；,电力系统的近期发展规划；,相关专业的技术发展状况；,经济上的合理性；,国内和国外的经验。,7,2,、性能要求,4.1.2,对继电保护的性能要求,1,）可靠性：,该动作时应动作，不该动作时不动作。,8,2,、性能要求,2,）选择性：,首先由故障设备或线路本身的保护切除故障，只有当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备或线路的保护或断路器失灵保护切除故障。,其灵敏系数和动作时间应相互配合；,重合于本线路故障，或在非全相期间健全相又发生故障时，相邻元件的保护应保证选择性；在重合闸后加速时间内发生区外故障时，允许被加速的线路保护无选择性。,必须加速切除故障时，必须采取补救措施；,发电机、变压器保护与系统保护有配合要求时，也应应满足选择性要求。,9,2,、性能要求,3,）灵敏性：,设备和线路的被保护范围内发生金属性短路时，保护装置应具有必要的灵敏系数,灵敏系数应根据不利正常（含正常检修）运行方式和不利的故障类型计算。,10,2,、性能要求,4,）速动性：,保护装置应能尽快地切除故障。,11,3,、保护分类,4.1.1,电力系统中的电力设备和线路应装设短路故障和异,常运行的保护装置。电力设备和线路短路故障的保护应,有主保护和后备保护，必要时可增设辅助保护。,主保护,后备保护,辅助保护,异常运行保护,12,3,、保护分类,主保护,主保护是满足系统稳定和设备安全要求，能以最快速度、有选择性地切除被保护设备和线路故障的保护。,13,3,、保护分类,后备保护,后备保护是主保护或断路器拒动时用以切除故障的保护。后备保护可分为远后备和近后备两种方式。,a,）远后备保护是当主保护或断路器拒动时，由相邻电力设备或线路的保护实现的后备保护。,b,）近后备保护是当主保护或断路器拒动时，由该电力设备或线路的另一套保护实现后备的保护，当断路器拒动时，由断路器失灵保护来实现后备保护。,14,3,、保护分类,辅助保护,辅助保护是为补充主保护和后备保护的性能或当主保护和后备保护退出运行而增设的简单保护。,15,3,、保护分类,异常运行保护,异常运行保护是反映被保护电力设备和线路异常运行状态的保护。,16,4,、基本概念,电力系统安全自动装置：,是指在电力网中发生故障或出现异常运行时，为确保电网安全与稳定运行，起作用的自动装置。,17,4、基本概念,备用电源自动投入,在下列情况下，应装设备用电源自动投入装置：,a,）具有备用电源的火电厂厂用电源和变电所,所用电源；,b,）由双电源供电，其中一个电源经常断开作,为备用的电源；,c,）降压变电所内有备用变压器或有互为备用,的电源；,d,）有备用机组的某些重要辅机。,18,4,、基本概念,准确度,accuracy,测得结果与约定真值接近的程度。,注：准确度可用误差的百分数、绝对值及百分数与绝对值组合表示。,用百分数表示准确度的计算方法：,19,二、电流互感器和电压互感器,GB/T 14285,继电保护和安全自动装置技术规程,6.2,电流互感器及电压互感器,电力系统继电保护及安全自动装置反事故措施要点,9,仪用互感器及二次回路,20,1、互感器接地,反措要点,8.18.6,电流互感器及电压互感器的二次回路必须分别有且只能有一点接地。,由几组电流互感器二次组合的电流回路，如差动保护、各种双断路器主接线的保护电流回路，其接地点宜选在控制室。,经控制室零相小母线（,N600,）联通的几组电压互感器二次回路，只应在控制室将,N600,一点接地，各电压互感器二次中性点在开关场的接地点应断开；为保证接地可靠，各电压互感器的中性线不得接有可能断开的开关或接触器等。,已在控制室一点接地的电压互感器二次线圈，如认为必要，可以在开关场将二次线圈中性点经放电间隙或氧化锌阀片接地，其击穿电压峰值应大于,30Imax,伏，,Imax,为电网接地故障时通过变电所的可能最大接地电流有效值，单位为千安。,宜取消电压互感器二次,B,相接地方式，或改为经隔离变压器实现同步并列。,独立的、与其他互感器二次回路没有电的联系的电流或电压互感器二次回路，可以在控制室内也可以在开关场实现一点接地。,21,2、互感器试验,反措要点,8.9,新安装及解体检修后的电流互感器应作变比及伏安特性试验，并作三相比较以判别二次线圈有无匝间短路和一次导体有无分流；注意检查电流互感器末屏是否已可靠接地。,变压器中性点电流互感器的二次伏安特性需与接入的电流继电器起动值校对，保证后者在通过最大短路电流时能可靠动作。,22,3、互感器切换,6.16,电流互感器的二次回路不宜进行切换。当需要切换时，应采取防止开路的措施。,23,三、二次回路接线,GB/T 14285-2006,继电保护和安全自动装置技术规程,6.1,二次回路,电力系统继电保护及安全自动装置反事故措施要点,11,保护二次回路电压切换,24,1、控制电缆一般要求,发电厂和变电所，应采用铜芯的控制电缆和绝缘导线。在绝缘可能受到油浸蚀的地方，应采用耐油绝缘导线。,安装在干燥房间的保护屏、柜、开关柜的二次回路，可采用无防护层的绝缘导线，在表面经防腐处理的金属屏上直敷布线。,当控制电缆的敷设长度超过制造长度，或由于屏、柜的搬迁而使原有电缆长度不够时，或更换电缆的故障段时，可用焊接法连接电缆（通过大电流的应紧固连接，连接处应设连接盒），也可经屏、柜上的端子连接。,控制电缆宜采用多芯电缆，应尽可能减少电缆根数。,在同一根电缆中不宜有不同安装单位的电缆芯。,对双重化保护的电流回路、电压回路、直流电源回路、双跳闸线圈的控制回路等，两套系统不应合用一根多芯电缆。,保护和控制设备的直流电源、交流电流、电压及信号引入回路，应采用屏蔽电缆。,25,2、控制电缆的截面积选择,按机械强度要求，控制电缆和绝缘导线的芯线最小截面积，强电,控制回路应不小于,1.5mm,2,；屏、柜内导线的芯线应不小于,1.0mm,2,；,弱电控制回路应不小于,0.5mm,2,。电缆芯线截面积的选择还应符合下,列要求：,a,）电流回路：应使电流互感器的工作准确等级符合继电保护和,安全自动装置的要求。无可靠依据时，可按断路器 的断流,容量确定最大短路电流；,b,）电压回路：当全部继电保护和安全自动装置动作时（考虑到,电网发展，电压互感器的负荷最大时），电压互感器到继电,保护和安全自动装置屏的电缆电压降应不超过额定值的,3,；,c,）操作回路：在最大负荷下，电源引出端到断路器分、合闸线,圈的电压降，应不超过额定值的,10,。,26,四、开入开出、跳闸和防跳继电器,电力系统继电保护及安全自动装置反事故措施要点,3,保护装置用直流中间继电器、跳合闸出口继电器及相关回路,5,跳合闸连接片,27,1、继电器线圈线径,反措要点,2.1,直流电压为,220V,的直流继电器线圈的线径不宜小于,0.09mm,，如用线径小于,0.09mm,的继电器时，其线圈须经密封处理，以防止线圈断线；如果用低额定电压规格（如,220V,电源用,110V,的继电器）的直流继电器串联电阻的方式时，串联电阻的一端应接于负电源。,28,2、中间继电器的消弧回路,反措要点,2.2,直流电压在,110V,及以上的中间继电器一般应有符合下列要求的,消弧回路：,（,1,）不得在它的控制接点上并以电容电阻回路实现消弧。,（,2,）不论是用电容或反向二极管并在中间继电器线圈上作消弧回路，在电容及二极管上都必须串人数百欧的低值电阻，以防止电容或二极管短路时将中间继电器线圈回路短接。消弧回路应直接并在继电器线圈的端子上。,（,3,）选用的消弧回路用反向二极管，其反向击穿电压不宜低于,1000V,，绝不允许低于,600V,。,（,4,）注意因并联消弧回路而引起中间继电器返回延时对相关控制回路的影响。,29,3、跳闸自保持回路,反措要点,2.4,断路器跳（合）闸线圈的出口接点控,制回路，必须设有串联自保持的继电器回,路，保证：（,1,）跳（合）闸出口继电器的接点不断弧。（,2,）断路器可靠跳、合。,30,3、跳闸自保持回路,反措要点,2.4.1,对于只有单出口继电器，可以在出口继电器跳（合）,闸接点回路中串入电流自保持线圈，并满足如下条件；（,1,）自保持电流不大于额定跳（合）闸电流的一半左右，线圈压降小于,5,额定值。（,2,）出口继电器的电压起动线圈与电流自保持线圈的相互极性关系正确。（,3,）电流与电压线圈间的耐压水平不低于交流,1000V,一分钟的试验标准（出厂试验应为交流,2000V,一分钟）。（,4,）电流自保持线圈接在出口接点与断路器控制回路之间。,31,4、跳闸继电器的动作电压、功率和时间,反措要点,2.3,跳闸出口继电器的起动电压不宜低于直流额定电压的,50,，以防止继电器线圈正电源侧接地时因直流回路过大的电容放电引起的误动作；但也不应过高，以保证直流电源降低时的可靠动作和正常情况下的快速动作。对于动作功率较大的中间继电器（例如,5,瓦以上）如为快速动作的需要，则允许动作电压略低于额定电压的,50,，此时必须保证继电器线圈的接线端子有足够的绝缘强度。如果适当提高了起动电压还不能满足防止误动作的要求，可以考虑在线圈回路上并联适当电阻以作补充。,32,4、跳闸继电器的动作电压、功率和时间,续,（,2005,年,国家电网公司,18,项电网重大反事故措施,继电保护专业重点实施要求中：,6.7,所有涉及直接跳闸的重要回路应采用动作电压在额定直流电源电压的,55%,70%,范围以内的中间继电器，并要求其动作功率不低于,5W,。）,由变压器、电抗器瓦斯保护起动的中间继电器，由于联线长，电缆电容大，为避免电源正极接地误动作，应采用较大起动功率的中间继电器，但不要求快速动作。,33,5、跳闸压板,反措要点,4.1,4.4,除公用综合重合闸的出口跳闸回路外，其他直接控制跳闸线圈的出口继电器，其跳闸压板应装在跳闸线圈和出口继电器的接点间。,经由共用重合闸选相元件的,220kV,线路的各套保护回路的跳闸压板，应分别经切换压板接到各自起动重合闸的选相跳闸回路或跳闸不重合的端子上。,综合重合闸中三相电流速断共用跳闸压板，但应在各分相回路中串入隔离二极管。,跳闸压板的开口端应装在上方，接到断路器的跳闸线圈回路：压板在落下过程中必须和相邻压板有足够的距离，保证在操作压板时不会碰到相邻的压板；检查并确证压板在扭紧螺栓后能可靠地接通回路；穿过保护屏的压板导电杆必须有绝缘套，并距屏孔有明显距离；检查压板在拧紧后不会接地。不符合上述要求的需立即处理或更换。,34,五、保护装置的绝缘性能,DL/T 478,2001,继电保护和安全自动装置通用技术条件,4.10,绝缘性能,测控设备的绝缘性能,GB/T 15153.1-1998,第,6,章 绝缘性能,DL/T 1075-2007,数字式保护测控装置通用技术条件,35,1、绝缘性能项目,绝缘电阻,型式试验、出厂试验和现场试验均做,介质强电,一般仅在型式试验、出厂试验时进行,冲击电压,一般仅在型式试验、出厂试验时进行,36,2、绝缘电阻,技术条件,4.10.2,用开路电压为直流,500V,的测试仪器测量各回,路之间的绝缘电阻，应符合以下规定：,所有导电回路与地（或与地有良好接触的金属框架）之间的绝缘电阻应不小于,20M,；,无电气联系的各导电回路之间的绝缘电阻应不小于,20M,；,37,六、保护装置的抗干扰,GB/T 14285-2006,继电保护和安全自动装置技术规程,6.5.1,发电厂和变电站的电磁环境,6.5.2,保护装置的抗扰度要求,6.5.3,电磁干扰的减缓措施,电力系统继电保护及安全自动装置反事故措施要点,6,保护屏,7,保护装置本体,8,开关场到控制室的电缆线,16,其它,38,1、基本概念,关于电磁兼容,设备的电磁兼容性能是指设备在电磁环境中正常工作及不产生导致相邻设备不正常工作的能力。,39,1、基本概念,关于电磁兼容的三要素,电磁兼容是一个系统工程，包括：,干扰源的优化，降低电磁干扰的强度；,干扰途径的优化，减缓电磁干扰信号；,受干扰设备的优化，提高抗干扰能力。,40,1、基本概念,电磁干扰信号的特点：,（与需要传递到命令信号比较）,信号的能量：较小；,信号的规律性：没有规律，一般不会重复多次；,信号的持续时间：到达某一限值的时间一般比较短。,41,2、装置的端口,技术规程,6.5.2,继电保护和安全自动装置与外部电磁环境的特定界面接口称为端口。,装置端口包括：,辅助电源端口,输入端口,输出端口,通信端口,外壳端口,功能接地端口。,42,保护装置端口图,43,3、抗扰度要求,有关的电磁干扰项目,射频电磁场引起的传导干扰,电快速瞬变,1 MHz,脉冲群,浪涌,静电放电,直流中断和工频干扰等,装置各端口抗扰度要求应符合,IEC 60255-26,标准及有,关国家标准的要求。,44,4、电磁干扰的减缓措施,技术规程,6.5.3.1,措施：,1,）接地,2,）屏蔽,3,）限幅,4,）隔离,5,）合理布线等,目的：减缓电磁干扰，满足保护设备的抗扰度,要求。,45,5、等电位接地网,技术规程,6.5.3.2,a,）装设静态保护和控制装置的屏柜地面下宜用截面积不小于,100 mm,2,的接地铜排直接连接构成地电位接地母线。接地母线应首末可靠连接成环网，并用每根截面积不小于,50 mm,2,、不少于,4,根铜排与厂、站的接地网直接连接；,b,）静态保护和控制装置的屏柜下部应设有截面积不小于,100 mm,2,的接地铜排。屏柜上装置的接地端子应用截面积不小于,4 mm,2,的多股铜线和接地铜排相连。接地铜排应用截面积不小于,50 mm,2,的铜排与地面下的等电位接地母线相连。,46,5、等电位接地网,18,项反措,6.1,根据开关场和一次设备安装的实际情况,宜敷设与厂、站主接地网紧密连接的等电位接地网。具有优质材料（例如铜质材料）、接地良好的主接地网的厂站，等电位网的敷设可以适当简化。等电位接地网应满足以下要求：,应在主控室、保护室、敷设二次电缆的沟道、开关场的就地端子箱及保护用结合滤波器等处，使用截面不小于,100 mm,2,的裸铜排（缆）敷设与主接地网紧密连接的等电位接地网。,47,6、等电位接地网,在主控室、保护室柜屏下层的电缆室内，按柜屏布置的方向敷设,100 mm,2,的专用铜排（缆），将该专用铜排（缆）首末端连接，形成保护室内的等电位接地网。保护室内的等电位接地网必须用至少,4,根以上、截面不小于,50mm,2,的铜排（缆）与厂、站的主接地网在电缆竖井处可靠连接。,静态保护和控制装置的屏柜下部应设有截面不小于,100mm,2,的接地铜排。屏柜上装置的接地端子应用截面不小于,4mm,2,的多股铜线和接地铜排相连。接地铜排应用截面不小于,50mm,2,的铜缆与保护室内的等电位接地网相连。,沿二次电缆的沟道敷设截面不少于,100 mm,2,的裸铜排（缆），构建室外的等电位接地网等电位接地网。,48,6、等电位接地网,分散布置的保护就地站、通信室与集控室之间，应使用截面不少于,100 mm,2,的、紧密与厂、站主接地网相连接的铜排（缆）将保护就地站与集控室的等电位接地网可靠连接。,开关场的就地端子箱内应设置截面不少于,100 mm,2,的裸铜排，并使用截面不少于,100 mm,2,的铜缆与电缆沟道内的等电位接地网连接。,保护及相关二次回路和高频收发信机的电缆屏蔽层应使用截面不小于,4 mm,2,多股铜质软导线可靠连接到等电位接地网的铜排上。,49,6、等电位接地网,在开关场的变压器、断路器、隔离刀闸、结合滤波器和电流、电压互感器等设备的二次电缆应经金属管从一次设备的接线盒（箱）引至就地端子箱，并将金属管的上端与上述设备的底座和金属外壳良好焊接，下端就近与主接地网良好焊接。在就地端子箱处将这些二次电缆的屏蔽层使用截面不小于,4 mm,2,多股铜质软导线可靠单端连接至等电位接地网的铜排上。,在干扰水平较高的场所，或是为取得必要的抗干扰效果，宜在敷设等电位接地网的基础上使用金属电缆托盘（架），并将各段电缆托盘（架）与等电位接地网紧密连接，并将不同用途的电缆分类、分层敷设在金属电缆托盘（架）中。,50,7、控制电缆的屏蔽和接地,技术规程,6.5.3.3,控制电缆应具有必要的屏蔽措施并妥善接地：,a,）在电缆敷设时，应充分利用自然屏蔽物的屏蔽作,用。必要时，可与保护用电缆平行设置专用屏蔽,线；,b,）屏蔽电缆的屏蔽层应在开关场和控制室内两端接,地。在控制室内屏蔽层宜在保护屏上接于屏柜内,的接地铜排；在开关场屏蔽层应在与高压设备有,一定距离的端子箱接地。互感器每相二次回路经,两芯屏蔽电缆从高压箱体引至端子箱，该电缆屏,蔽层在高压箱体和端子箱两端接地；,51,7、控制电缆的屏蔽和接地,c,）电缆线载波用同轴电缆屏蔽层应在两端分别接地，并紧靠同轴电缆敷设截面积不小于,100 mm,2,的两端接地的铜导线；,d,）传送音频信号应采用屏蔽双绞线，其屏蔽层应在两端接地；,e,）传送数字信号的保护与通信设备间的距离大于,50 m,时，应采用光缆；,f,）对于低频、低电平模拟信号的电缆，如热电耦用电缆，屏蔽层必须在最不平衡端或电路本身接接地处一点接地；,g,）对于双层屏蔽电缆，内屏蔽应一端接地，外屏蔽应两端接地。,52,8、电缆及导线的布线,电缆及导线的布线应符合下列要求：,a,）交流和直流回路不应合用同一根电缆；,b,）强电和弱电回路不应合用同一根电缆；,c,）保护用电缆和电力电缆不应同层敷设；,d,）交流电流和交流电压不应合用同一根电缆；双重化配置的保护设备不应合用同一根电缆；,e,）保护用电缆的敷设路径，应尽可能避开高压母线及高频暂态电流的入地点（如避雷器和避雷针的接地点）和并联电容器、电容式电压互感器、结合电容及电容式套管等设备；,f,）与保护连接的同一回路应在同一根电缆中走线。,53,8、保护装置输入回路抗干扰措施,技术规程,6.5.3.5,保护输入回路和电源回路应根据具体情况采取必要的减缓电磁干扰的措施：,a,）保护的输入、输出回路应使用空触点、光耦或隔离变压器隔离；,b,）直流电压在,110V,及以上的中间继电器应在线圈端子上并联电容器或反向二极管作为消弧回路，在电容器及反向二极管上都必须串入数百欧姆的低值电阻，以防止电容器或反向二极管短路时将中间继电器线圈短接，二极管的反向击穿电压不宜低于,1 000 V,。,54,9、保护屏抗干扰措施,反措要点,5,保护屏必须有接地端子，并用截面不小于,4,平方毫米的多股铜线和接地网直接联通。装设静态保护的保护屏间应用专用接地铜排直接联通，各行专用接地铜排首末端同时联接，然后在该接地网的一点经铜排与控制室接地网联通。专用接地铜排的截面不得小于,100,平方毫米。,55,9、保护屏抗干扰措施,保护屏本身必须可靠接地。,屏上的电缆必须固定良好，防止脱落拉坏接线端子排造成事故。,所有用旋钮（整定用压板用）接通回路的端子，必须加铜垫片，以保证接通良好。特别注意不因螺杆过长，以致不能可靠压接。,跳（合）闸引出端子应与正电源适当地隔开。,56,9、保护屏抗干扰措施,到集成电路型保护或微机型保护的交流及直流电源来线，应先经抗干扰电容（最好接在保护装置箱体的接线端子上），然后才进入保护屏内，此时：（,1,）引入的回路导线应直接焊在抗干扰电容的一端上；抗干扰电容的另一端并接后接到屏的接地端子（母线）上。（,2,）经抗干扰后引入装置在屏上的走线，应远离直流操作回路的导线及高频输入（出）回路的导线，更不得与这些导线捆绑在一起。（,3,）引入保护装置逆变电源的直流电源应经抗干扰处理。,57,9、保护屏抗干扰措施,弱信号线不得和有强干扰（如中间继电器线圈回路）的导线相邻近。,高频收发信机的输出（入）线应用屏蔽电缆，屏蔽层接地，接地线截面不小于,1.5,平方毫米。,两个被保护单元的保护装置配在一块屏上时，其安装必须明确分区，并划出明显界线，以利于分别停用试验。一个被保护单元的各套独立保护装置配在一块屏上，其布置也应明确分区。,集成电路及微机保护屏宜采用柜式结构。,58,10、保护装置本体抗干扰措施,反措要点,6,保护装置的箱体，必须经试验确证可靠接地。,所有隔离变压器（电压、电流、直流逆变电源、导引线保护等）的一二次线圈间必须有良好的屏蔽层，屏蔽层应在保护屏可靠接地。,外部引入至集成电路型或微机型保护装置的空接点，进入保护后应经光电隔离。,半导体型、集成电路型、微机型保护装置只能以空接点或光耦输出。,59,11、开关场到控制室的电缆线,反措要点,7,用于集成电路型、微机型保护的电流、电压和信号接点引入线，应采用屏蔽电缆，屏蔽层在开关场与控制室同时接地；各相电流和各相电压线及其中性线应分别置于同一电缆内。,不允许用电缆芯两端同时接地方法作为抗干扰措施。,高频同轴电缆应在两端分别接地，并紧靠高频同轴电缆敷设截面不小于,100,平方毫米两端接地的铜导线。,动力线、电热线等强电线路不得与二次弱电回路共用电缆。,穿电缆的铁管和电缆沟应有效地防止积水。,60,七、保护装置的现场检验和试验,DL/T 995-2006,电网继电保护和安全自动装置检验条例,第,4,章 检验种类和周期,第,6,章 现场检验,6.7,整组试验,第,8,章 装置投运,8.2,用一次电流及工作电压的检验,电力系统继电保护及安全自动装置反事故措施要点,13,现场试验,61,1、检验分为三种,检验规范4.1,a）,新安装装置的验收检验；,b）,运行中装置的定期检验(简称定期检验)；,c,）,运行中装置的补充检验,(,简称补充检验,),。,62,2、运行中装置的,定期检验,检验规范4.1.2,运行中装置的定期检验的形式分为三种：,（1）全部检验。,（2）部分检验。,（,3,）用装置进行断路器跳、合闸试验。,63,3、运行中装置的,补充检验,检验规范4.1.3,运行中装置的补充检验的形式分为五种：,（1）对运行中的装置进行较大的更改或增设新的回路后的检验。,（2）检修或更换一次设备后的检验。,（3）运行中发现异常情况后的检验。,（4）事故后检验。,（5）已投运行的装置停电一年及以上，再次投入运行时的检验。,64,4、绝缘检查,检验规范6.2.4,在对二次回路进行绝缘检查前，必须确认被保护设备的断路器、电流互感器全部停电，交流电压回路已在电压切换把手或分线箱处与其他单元设备的回路断开，并与其他回路隔离完好后，才允许进行。,65,4、绝缘检查,在进行绝缘测试时，应注意：,（1）试验线连接要紧固；,（2）每进行一项绝缘试验后，须将试验回路对地放电。,（,3,）对母线差动保护、断路器失灵保护及电网安全自动装置，如果不可能出现被保护的所有设备都同时停电的机会时，其绝缘电阻的检验只能分段进行，即哪一个被保护单元停电，就测定这个单元所属回路的绝缘电阻。,66,5、整定值的整定检验,检验规范6.4.1,整定值的整定检验是指将装置各有关元件的动作值,及动作时间按照定值通知单进行整定后的试验。该项试,验在屏柜上所有元件检验完毕之后才可进行。具体的试,验项目、方法、要求视构成原理而异，一般须遵守如下,原则：,a）,每一套保护应单独进行整定检验，试验接线回路中的交、直流电源及时间测量连线均应直接接到被试装置屏柜的端子排上。交流电压、电流试验接线的相对极性关系应与实际运行接线中电压、电流互感器接到屏柜上的相对相位关系,(,折算到一次侧的相位关系,),完全一致。,67,5、整定值的整定检验,a,）,在整定检验时，除所通入的交流电流、电压为模拟故障值并断开断路器的跳、合闸回路外，整套装置应处于与实际运行情况完全一致的条件下，而不得在试验过程中人为地予以改变。,c）,装置整定的动作时间为自向保护屏柜通入模拟故障分量(电流、电压或电流及电压)至保护动作向断路器发出跳闸脉冲的全部时间。,d）,电气特性的检验项目和内容应根据检验的性质，装置的具体构成方式和动作原理拟定。检验装置的特性时，在原则上应符合实际运行条件，并满足实际运行的要求。每一检验项目都应有明确的目的，或为运行所必须，或用以判别元件或装置是否处于良好状态和发现可能存在的缺陷等。,68,6、操作箱检验,检验规范6.6.1,操作箱检验应注意：,a),进行每一项试验时，检验人员须准备详细的试验方案，尽量减少断路器的操作次数。,b),对分相操作断路器，应逐相传动防止断路器跳跃回路。,c）,对于操作箱中的出口继电器，还应进行动作电压范围的检验，其值应在,55%-70%,额定电压之间。对于其他逻辑回路的继电器，应满足,80%,额定电压下可靠动作。,69,7、保护装置的整组试验,检验规范6.7.2,如同一被保护设备的各套装置皆接于同一电流互感器二次回路，则按回路的实际接线，自电流互感器引进的第一套保护屏柜的端子排上接入试验电流、电压，以检验各套保护相互间的动作关系是否正确；如果同一被保护设备的各套装置分别接于不同的电流回路时，则应临时将各套保护的电流回路串联后进行整组试验。,70,8、整组试验包括如下内容,整组试验包括如下内容：,a),整组试验时应检查各保护之间的配合、装置动作行为、断路器动作行为、保护起动故障录波信号、调度自动化系统信号、中央信号、监控信息等正确无误；,b),借助于传输通道实现的纵联保护、远方跳闸等的整组试验，应与传输通道的检验一同进行。必要时，可与线路对侧的相应保护配合一起进行模拟区内、区外故障时保护动作行为的试验；,c）,对装设有综合重合闸装置的线路，应检查各保护及重合闸装置的相互动作情况应与设计相符合；,71,8、整组试验包括如下内容,d）,为减少断路器的跳合次数，试验时，宜以模拟断路器代替实际的断路器。使用模拟断路器时宜从操作箱出口接入，并与装置、试验器构成闭环；,e）,将装置及重合闸装置接到实际的断路器回路中，进行必要的跳、合闸试验，以检验各有关跳、合闸回路、防止断路器跳跃回路、重合闸停用回路及气,(,液,),压闭锁等相关回路动作的正确性，每一相的电流、电压及断路器跳合闸回路的相别是否一致；,f）,在进行整组试验时，还应检验断路器跳、合闸线圈的压降不小于额定值的,90,。,72,9,、保护投运前的试验,对新安装的或设备回路经较大变动的装置，在投入运行以前，必须用一次电流和工作电压加以检验，一般需要进行如下项目：,测量电压、电流的相位关系。,对使用电压互感器三次电压或零序电流互感器电流的装置，应利用一次电流与工作电压向装置中的相应元件通入模拟的故障量或改变被检查元件的试验接线方式，以判明装置接线的正确性。,由于整组试验中已判明同一回路中各保护元件间的相位关系是正确的，因此该项检验在同一回路中只须选取其中一个元件进行检验即可。,73,9,、保护投运前的试验,测量电流差动保护各组电流互感器的相位及差动回路中的差电流（或差电压），以判明差动回路接线的正确性及电流变比补偿回路的正确性。所有差动保护（母线、变压器、发电机的纵、横差等）在投入运行前，除测定相回路和差回路外，还必须测量各中性线的不平衡电流、电压，以保证装置和二次回路接线的正确性。,相序滤过器不平衡输出。,对高频相差保护、导引线保护，须进行所在线路两侧电流电压相别、相位一致性的检验。,对导引线保护，须以一次负荷电流判定导引线极性连接的正确性。,74,10,、微机型保护的测试,反措要点,12.13,对于集成电路型及及微机型保护的测试应注意：（,1,）不得在现场试验过程中进行检修。（,2,）在现场试验过程中不允许拔出插板测试，只允许用厂家提供的测试孔或测试板进行测试工作。（,3,）插拔插件必须有专门措施，防止因人身静电损坏集成电路片；厂家应随装置提供相应的物件。（,4,）必须在室内有可能使用对讲机的场所，用无线电对讲机发出的无线电信号对保护作干扰试验。如果保护屏是带有铁门封闭的，试验应分别在铁门关闭与打开的情况下进行，试验过程中保护不允许出现有任何异常现象。,75,11,、质量技术监督,质量技术监督,的含义是：以法律法规为准绳，以标准为依据，以技术检验、计量检测为手段，对质量进行规范和监督管理的活动。,76,八、保护用直流电源,GB/T 14285-2006,继电保护和安全自动装置技术规程,直流电源,6.3,电力系统继电保护及安全自动装置反事故措施要点,2,直流电源与相关回路配置,10,整流电源及储能电源,77,1,、直流电源的要求,直流电源,技术规程,6.3.1,继电保护和安全自动装置的直流电源，电压纹波系数应不大于,2,，最低电压不低于额定电压的,80,。,反措要点,9.1,用整流电源作浮充电源的直流电源应满足下列要求：（,1,）直流电压波动范围应,5,额定值。（,2,）波纹系数,5,（,3,）失去浮充电源后在最大负载下的直流电压不应低于,80,的额定值。,78,2,、熔断器或自动开关,技术规程,6.3.2.1,装置直流电源的熔断器或自动开关应满足如下要求：,采用近后备原则，装置双重化配置时，两套装置应有不同的电源供电，并分别设有专用的直流熔断器或自动开关；,由一套装置控制多组断路器（例如母线保护、变压器差动保护、发电机差动保护、故障双断路器接线方式的线路保护等）时，保护装置与每一断路器的操作回路应分别由专用的直流熔断器或自动开关供电；,79,2,、熔断器或自动开关,有两组跳闸线圈的断路器，其每一跳闸回路应分别由专用的直流熔断器或自动开关供电；,单断路器接线的线路保护装置可与断路器操作回路合用直流熔断器或自动开关，也可分别使用独立的直流熔断器或自动开关；,采用远后备,（非双重化）,原则配置保护时，其所有保护装置，以及断路器操作回路等可仅由一组直流熔断器或自动开关供电。,80,3,、直流电源与相关回路配置的基本要求,直流电源与相关回路配置,基本要求：,（,1,）消除寄生回路；,（,2,）增强保护功能的冗余度。,81,九、微机保护的运行管理,DL/T,587,微机保护装置运行管理规程,5.7,在下列情况下应停用整套微机保护装置,6.7,微机保护装置的软件管理,电力系统继电保护及安全自动装置反事故措施要点,82,1,、停用整套微机保护装置,管理规程,5.7,在下列情况下应停用整套微机保护装置,a,）微机保护装置使用的交流电压、交流电流、开关量输出回路作业；,b,）装置内部作业；,c,）继电保护人员输入定值影响装置运行时。,83,2,、微机保护装置的软件管理,微机保护装置的软件管理,各级继电保护部门是管辖范围内微机保护装置的软件版本管理的归口部门，负载对管辖范围内微机保护软件版本的统一管理，建立微机保护装置档案，记录各装置的软件版本、校验码和程序形成时间。并网电厂涉及电网安全的母线、线路和断路器失灵保护等微机保护装置的软件版本应规相应电网调度机构继电保护部门统一管理。,一条线路两端的同一型号微机纵联保护的软件版本应相同。如无特殊要求，同一电网内同型号微机保护装置的软件版本应相同。,84,2,、微机保护装置的软件管理,运行或即将投入运行的微机保护装置的内部逻辑不得随意改动。确有必要对保护装置软件升级时，应由微机保护制造单位向相应继电保护运行管理部门提供保护软件升级说明，经相应继电保护运行管理部门同意后方可更改。改动后应进行相应的现场检验，并做好记录。未经相应继电保护运行管理部门同意，不应进行微机继电保护装置软件升级工作。,凡涉及微机继电保护功能的软件升级，应通过相应继电保护运行管理部门认可的动模或静模试验后方可投入运行。,每年继电保护部门应向有关运行维护单位和制造厂商发布一次管辖范围内的微机继电保护装置软件版本号。,85,十、电业安全工作和继电保护现场工作保安规定,中国华电电力安全工作规程,2,一般安全措施,4,保证安全的组织措施,14,继电保护、安全自动装置、仪表、计算机监控、通信等二次回,路的检修与维护,DL/T 408-91,电业安全工作规程,3,保证安全的组织措施,3.1,3.2,10,在继电保护仪表等二次回路上的工作,继电保护和电网安全自动装置现场工作保安规定,急件（,87,）电生供字第,254,号,1,总则,1.3,1.4,2,现场工作前的准备,2.2,3,现场工作,3.4,3.6,3.11,3.12,3.153.18,3.22,4,现场工作结束,4.2,86,1,、保证安全的组织措施,华电安规,4.1,在电气设备上工作，保证安全的组织措施,a,）工作票制度；,b,）工作许可制度；,c,）工作监护制度；,d,）工作间断、转移和终结制度；,e,）操作票制度。,87,2,、第一种工作票,华电安规,4.2.2,下列情况应填用第一种工作票,高压设备上工作需将全部停电或部分停电者；,高压室内的二次接线和照明等回路上的工作，需将高压设备停电或做安全措施者；,其它工作需要需要将高压设备停电或做安全措施者。,88,3,、第二种工作票,华电安规,4.2.3,下列情况应填用第二种工作票：,1,）带电作业和在带电设备外壳上的工作；,2,）控制盘和低压配电盘、配电箱、电源干线上的工作；,3,）二次接线回路、计算机监控系统的工作，无需将高压设备停电者；,4,）转动中的发电机励磁回路或高压电动机转子电阻回路上的工作；,5,）非当值值班人员用绝缘棒和电压互感器定相或用钳形电流表测量高压回路的电流；,6,）更换生产区域及生产相关区域照明灯泡的工作；,7,）在变电站、电缆夹层、电缆隧道、电缆沟、配电室、控制室、蓄电池室等区域内进行动土、植（拔）草、粉刷墙壁、屋顶修缮，搭脚手架等工作，无需将高压设备停电或做安全措施者；,8,）计算机信息网络系统的工作，无需将高压设备停电者。,89,4,、高压设备和低压设备,电气设备分为高压和低压两种：,高压：设备对地电压在,250V,以上者；,低压：设备对地电压在,250V,及以下者。,90,5,、设备不停电时的安全距离,设备不停电时的安全距离：,10kV,及以下,0.70m,；,2035kV 1.00m,；,60110kV 1.50m,；,220kV 3.00m,；,330kV 4.00m,；,500kV 5.00m,。,91,6,、在带电的电流互感器二次回路上工作,在带电的电流互感器二次回路上工作时，应采取下列安,全措施：,
