南电继保RS-602说明书.doc

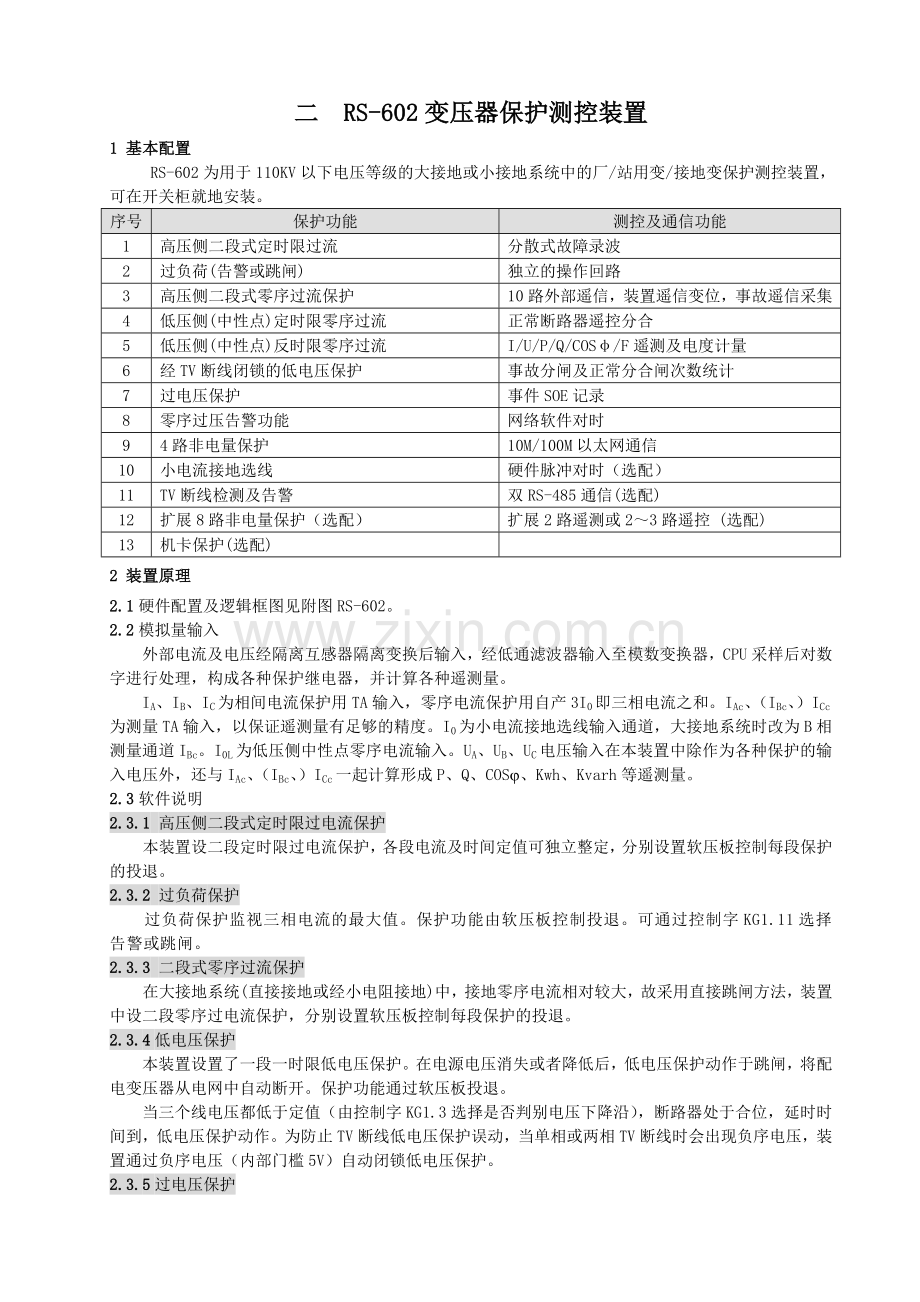

二 RS-602变压器保护测控装置
1 基本配置
RS-602为用于110KV以下电压等级的大接地或小接地系统中的厂/站用变/接地变保护测控装置，可在开关柜就地安装。
序号
保护功能
测控及通信功能
1
高压侧二段式定时限过流
分散式故障录波
2
过负荷(告警或跳闸)
独立的操作回路
3
高压侧二段式零序过流保护
10路外部遥信，装置遥信变位，事故遥信采集
4
低压侧(中性点)定时限零序过流
正常断路器遥控分合
5
低压侧(中性点)反时限零序过流
I/U/P/Q/COSφ/F遥测及电度计量
6
经TV断线闭锁的低电压保护
事故分闸及正常分合闸次数统计
7
过电压保护
事件SOE记录
8
零序过压告警功能
网络软件对时
9
4路非电量保护
10M/100M以太网通信
10
小电流接地选线
硬件脉冲对时（选配）
11
TV断线检测及告警
双RS-485通信(选配)
12
扩展8路非电量保护（选配）
扩展2路遥测或2～3路遥控 (选配)
13
机卡保护(选配)

2 装置原理
2.1硬件配置及逻辑框图见附图RS-602。
2.2模拟量输入
外部电流及电压经隔离互感器隔离变换后输入，经低通滤波器输入至模数变换器，CPU采样后对数字进行处理，构成各种保护继电器，并计算各种遥测量。
IA、IB、IC为相间电流保护用TA输入，零序电流保护用自产3I0即三相电流之和。IAc、（IBc、）ICc为测量TA输入，以保证遥测量有足够的精度。I0为小电流接地选线输入通道，大接地系统时改为B相测量通道IBc。I0L为低压侧中性点零序电流输入。UA、UB、UC电压输入在本装置中除作为各种保护的输入电压外，还与IAc、（IBc、）ICc一起计算形成P、Q、COSj、Kwh、Kvarh等遥测量。
2.3软件说明
2.3.1 高压侧二段式定时限过电流保护
本装置设二段定时限过电流保护，各段电流及时间定值可独立整定，分别设置软压板控制每段保护的投退。
2.3.2 过负荷保护
过负荷保护监视三相电流的最大值。保护功能由软压板控制投退。可通过控制字KG1.11选择告警或跳闸。
2.3.3 二段式零序过流保护
在大接地系统(直接接地或经小电阻接地)中，接地零序电流相对较大，故采用直接跳闸方法，装置中设二段零序过电流保护，分别设置软压板控制每段保护的投退。
2.3.4低电压保护
本装置设置了一段一时限低电压保护。在电源电压消失或者降低后，低电压保护动作于跳闸，将配电变压器从电网中自动断开。保护功能通过软压板投退。
当三个线电压都低于定值（由控制字KG1.3选择是否判别电压下降沿），断路器处于合位，延时时间到，低电压保护动作。为防止TV断线低电压保护误动，当单相或两相TV断线时会出现负序电压，装置通过负序电压（内部门槛5V）自动闭锁低电压保护。
2.3.5过电压保护
为防止系统稳态过电压造成变压器损坏，设置过电压保护。过电压保护软压板投入后，当任一相间电压大于整定电压，且断路器在合闸位置，保护经整定的延时动作。告警或跳闸由控制字KG1.0选择。
2.3.5 中性点零序过电流元件
检测变压器中性点TA或变压器低压侧零序滤过器的零序电流，在变压器负载熔断器拒绝熔断时，作为其后备保护。为了与熔断器熔断地时间特性相配合，中性点或低压侧零序电流保护可控制字KG1.1选择反时限特性。采用反时限特性曲线如下：
t=τ×IeD/(I0D- IRE)
其中，IeD为变压器低压侧的额定电流，计算二次值时必须以中性点TA变比折算。
I0D为当前的零序电流。
IRE为基准值，以躲过的低压侧正常运行时的最大不平衡电流。通常取0.25倍的低压侧额定电流。
τ为与熔断器相配合的时间常数。
2.3.6 小电流接地选线
小电流接地系统(不接地或经消弧线圈接地)发生单相接地故障时，其接地故障点零序电流基本为电容电流，故零序电流应由专用零序TA取得。为取得接地选线的准确度，本装置内部采用了高精度TA，额定电流为1A。小电流接地选线功能经控制字KG1.13投退。
自产3U0>8V，零序电流大于整定值，且零序方向元件动作时，延时5秒报“小电流接地选线”。零序方向元件灵敏角为-110°，动作区为-170°<Arg(3U0/3I0)=-10°。TV断线闭锁方向元件。

2.3.7 零序过压告警功能
本装置设置了一段零序过压告警功能，通过控制字KG1.1选择投退。自产零序电压3U0大于整定值，经整定延时报“零序过压”。为防止TV断线误告警，当单相或两相TV断线时会出现负序电压，装置通过负序电压（内部门槛5V）自动闭锁零压告警功能。
2.3.8 非电量保护
本装置设置了4路非电量接口。非电量功能由软压板投退。软压板退出时作为普通遥信接口。非电量跳闸或告警由控制字KG1.4～K1.7选择。
装置可另外扩展8路非电量保护，由软板控制投退（8路共用同一软压板）。前4路（非电量5～8）只能用于跳闸，后4路（非电量9～12）只能用于信号。
2.3.9 TV断线检查
装置具有TV断线检查功能，可通过KG1.9“TV断线告警”控制字投退。判据如下：
1) 三相电压均小于8V，A相或C相电流大于0.1A，判为三相失压。
2) 三相电压和大于8V，最小线电压小于16V，判为两相TV断线。
3) 三相电压和大于8V，最大线电压与最小线电压差大于16V，判为单相TV断线。
满足上述任一条件后延时9秒报母线TV断线，发出运行异常告警信号。
3 定值清单及说明
序号
定值名称
符号
范围
单位
备注
1
控制字一
KG1
0000～FFFF
无
16进制数，装置自动生成
2
控制字二
KG2
0000～FFFF
无
16进制数，装置自动生成
3
速断电流
I1
0.2～100.0
A

4
过流电流
I2
0.2～100.0
A
5
速断时间
T1
0.0～5.00
s

6
过流时间
T2
0.1～20.00
s

7
零序速断电流
I01
0.2～100.0
A

8
零序过流电流
I02
0.2～100.0
A
9
零序速断时间
T01
0.0～5.00
s

10
零序过流时间
T02
0.1～20.00
s

11
过负荷电流
Igfh
0.2～10.0
A

12
过负荷告警时间
Tgx
6～6000
s

13
过负荷跳闸时间
Tgt
0.1～6000
s

14
低电压定值
Udy
20.0～100.0
V
线电压
15
低电压时间
Tdy
0.01～20.0
s

16
过电压定值
Ugy
90.0～150.0
V
线电压
17
过电压时间
Tgy
0.01～20.0
s

18
低压侧零序电流
I0L
0.2～100.0
A

19
低压侧零流时间
T0L
0～60.0
s

20
低压侧额定电流
IeL
0.2～50.0
A

21
零序反时限基准
I0f
0.2～50.0
A

22
零压告警电压
3U0y
2.0～60.0
V
线电压
23
零压告警时间
T0y
0.1～600.0
s

24
非电量1跳闸延时
Tf1
0.01～20.0
s

25
非电量2跳闸延时
Tf2
0.01～20.0
s

26
非电量3跳闸延时
Tf3
0.01～20.0
s

27
非电量4跳闸延时
Tf4
0.01～20.0
s

28
接地选线电流
Ijd
0.03～1.00
A

29
禁合开入告警时间
Tjh
0.0～20.0
s
储能机构时应大于储能时间
30
测量TA变比
Nta
0.001～10.0
无
CT变比/1000
31
TV变比
Ntv
0.001～10.0
无
TV变比/1000
控制字一定义：
位
置1时的含义
置0时的含义
D15
TA二次额定1A
TA二次额定5A
D14
大接地系统
小接地系统
D13
接地选线投入
接地选线退出
D12
控回断线告警退出
控回断线告警投入
D11
过负荷跳闸
过负荷告警
D10
机卡保护投入
机卡保护退出
D9
TV断线告警退出
TV断线告警投入
D8
低零序TA二次1A
低零序TA二次5A
D7
非电量4投跳闸
非电量4投告警
D6
非电量3投跳闸
非电量3投告警
D5
非电量2投跳闸
非电量2投告警
D4
非电量1投跳闸
非电量1投告警
D3
低电压不判下降沿
低电压判下降沿
D2
低压侧零序定时限
低压侧零序反时限
D1
零压告警投入
零压告警退出
D0
过电压跳闸
过电压告警
出口控制字定义（根据具体工程图纸设置）：
位
保护名称
CK1
CK2
CK3
CK4
CK5
CK6
CK7
CK8
D8
非电量
1
1

D7
低零流/低零反时限
1
1

D6
过电压
1
1

D5
低电压
1
1

D4
过负荷
1
1

D3
零序Ⅱ段
1
1

D2
零序速断
1
1

D1
过流
1
1

D0
速断
1
1

整定值
01FFH
01FFH
****H
****H
****H
****H
****H
****H
*（置1为投入，置0为退出）每一出口继电器均有相应的出口控制字，整定值为4位的16进制数。
软压板清单及说明：
压板名称
对应功能
对应指示灯
速断
电流速断保护功能投退
速断
过流
相间过流保护功能投退
过流
零序速断
零序速断保护功能投退
零序速断
零序过流
零序过流保护功能投退
零序过流
过负荷
过负荷保护功能投退
过负荷
低电压
低电压保护功能投退
低电压
过电压
过电压保护功能投退
过电压
低压侧零流
中性点零序电流保护功能投退
低零流
非电量1
非电量1保护功能投退
非电量
非电量2
非电量2保护功能投退
非电量3
非电量3保护功能投退
非电量4
非电量4保护功能投退
扩展非电量
扩展非电量保护功能投退
