单元5工作区子系统设计和安装技术.pptx

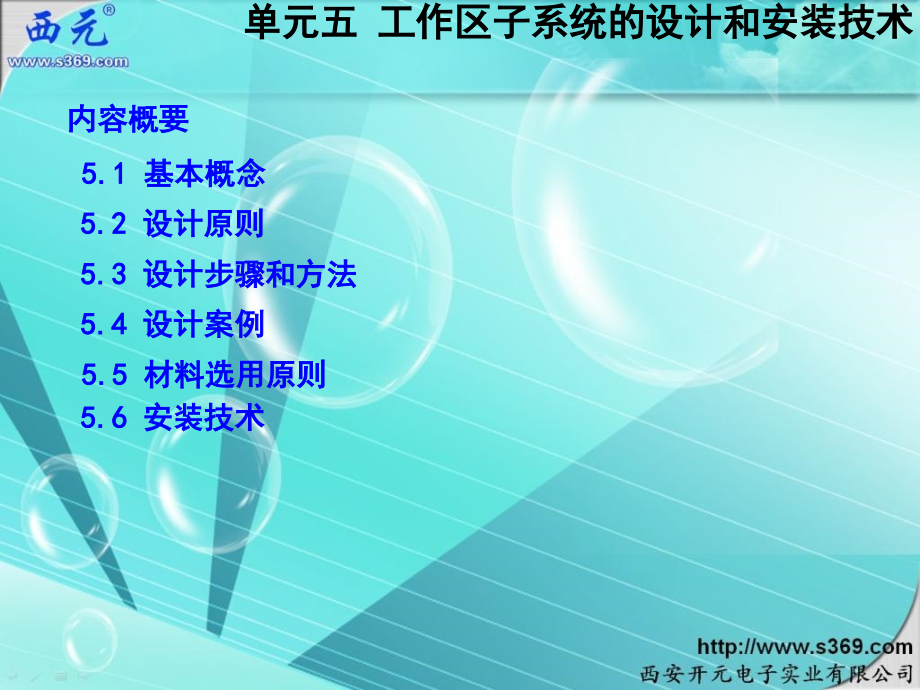

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2019/12/25,#,单元五 工作区子系统的设计和安装技术,内容概要,5.1,基本概念,5.2,设计原则,5.3,设计步骤和方法,5.4,设计案例,5.5,材料选用原则,5.6,安装技术,5.1,基本概念,GB50311,中，明确规定了综合布线系统工程“工作区”的基本概念，工作区就是“需要设置终端设备的独立区域”。,在实际工程应用中一个网络插口为,1,个独立的工作区，也就是一个网络模块对应一个工作区。,单元五 工作区子系统的设计和安装技术,墙面安装的插座一般为,86,系列，长,86,毫米，宽,86,毫米。分为墙面安装和墙面明珠暗。如图,5-1,和图,5-2,。地面安装的插座也称为“地弹插座”。常见的插座分为正方形和圆形两种，正方形边长,120,毫米，如图,5-,3,所示，圆形直径为,150mm,，如图,5-,4,所示，地面插座要求抗压和防水功能，因此都是黄铜材料铸造。,图,5-,1,墙面暗装底盒,图,5-2,墙面明装底盒,图,5-,3,方形地弹插座,图,5-,4,圆形地弹插座,5.2,设计原则,1.,优先选用双口插座原则,2.,插座高度,300,毫米原则,3.,信息插座与终端设备,5,米以内原则,一般情况下，信息插座宜选用双口插座。不建议使用三口或者四口插座，因为一般墙面安装的底盒内部空间很小，无法保证和容纳更多网络双绞线的曲率半径。,在墙面安装的信息插座距离地面高度为,300,毫米，在地面设置的信息插座必须选用金属面板，并且具有抗压防水功能。在学生宿舍家居遮挡等特殊应用情况下信息插座的高度也可以设置在写字台以上位置。,为了保证传输速率和使用方便及美观，,GB50311,规定，信息插座与计算机等终端设备的距离宜保持在,5,米范围内。,单元五 工作区子系统的设计和安装技术,4.,信息插座模块与终端设备网卡接口类型一致原则,GB50311,规定，插座内安装的信息模块必须与计算机、打印机、电话机等终端设备内安装的网卡类型一致。,5.,数量配套原则,6.,配置电源插座原则,一般工程中大多数使用双口面板，也有少量的单口面板。因此在设计时必须准确计算工程使用的信息模块数量、信息插座数量、面板数量等。,在信息插座附近必须设置电源插座，减少设备跳线的长度。为了减少电磁干扰，电源插座与信息插座的距离应大于,200,毫米。,单元五 工作区子系统的设计和安装技术,7.,配置软跳线原则,从信息插座到计算机等终端设备之间的跳线一般使用软跳线，软跳线的线芯应为多股铜线组成，不宜使用线芯直径,0.5,以上的单芯跳线，长度一般小于,5,米。,9.,配置同类跳线原则,跳线必须与布线系统的等级和类型相配套。,8.,配置专用跳线原则,工作区子系统的跳线宜使用工厂专业化生产的跳线，不允许现场制作跳线。实际工程经验表明在信道测试中影响最大的就是跳线。,5.3,设计步骤和方法,研读委托书,需求分析,技术交流,阅读图纸,初步设计,工程概算,方案确认,正式设计,工程预算,1.,设计步骤,1,）研读委托书,一般工程的项目设计按照用户设计委托书的需求来进行，在设计前必须认真研究和阅读设计委托书。重点了解网络综合布线项目的内容。,单元五 工作区子系统的设计和安装技术,2,）需求分析,需求分析首先从整栋建筑物的用途开始进行，然后按照楼层进行分析，最后再到楼层的各个工作区或者房间。,单元五 工作区子系统的设计和安装技术,3,）技术交流,不仅要与技术负责人交流，也要与项目或者行政负责人进行交流，进一步充分和广泛的了解用户的需求，特别是未来的发展需求。在交流过程中必须进行详细的书面记录。,4,）阅读建筑物图纸和工作区编号,通过阅读建筑物图纸掌握建筑物土建结构、强电路径、弱电路径，特别是主要电器设备和电源插座的安装位置，重点掌握在综合布线路径上的电器设备、电源插座、暗埋管线等。,建筑物类型及功能,工作区面积,(m,2,),网管中心、呼叫中心、信息中心等终端设备较为密集的场地,3,5,办公区,5,10,会议、会展,10,60,商场、生产机房、娱乐场所,20,60,体育场馆、候机室、公共设施区,20,100,工业生产区,60,200,表,5-1,工作区面积划分表,5,）初步设计,单元五 工作区子系统的设计和安装技术,工作区子系统包括办公室、写字间、作业间、技术室等需用电话、计算机终端、电视机等设施的区域和相应设备的统称。一般建筑物设计时，网络综合布线系统工作区面积的需求参照表,5-1,所示内容。,（,1,）工作区面积的确定,单元五 工作区子系统的设计和安装技术,（,2,）工作区信息点的配置,工作区类型及功能,安装位置,信息点数量,数据,语音,网管中心、呼叫中心、信息中心等终端设备较为密集的场地,工作台附近的墙面,集中布置的隔断或地面,1,个,/,工位,1,个,/,工位,集中办公区域的写字楼、开放式工作区等人员密集场所,工作台附近的墙面,集中布置的隔断或地面,1,个,/,工位,1,个,/,工位,研发室、试制室等科研场所,工作台或试验台处墙面或者地面,1,个,/,台,1,个,/,台,董事长、经理、主管等独立办公室,工作台处墙面或者地面,2,个,/,间,2,个,/,间,餐厅、商场等服务业,收银区和管理区,1,个,/50,平米,1,个,/50,平米,宾馆标准间,床头或写字台或浴室,1,个,/,间，写字台,1,3,个,/,间,学生公寓（,4,人间）,写字台处墙面,4,个,/,间,4,个,/,间,公寓管理室、门卫室,写字台处墙面,1,个,/,间,1,个,/,间,教学楼教室,讲台附近,2,个,/,间,0,住宅楼,书房,1,个,/,套,2,3,个,/,套,小型会议室,/,商务洽谈室,主席台处地面或者台面,会议桌地面或者台面,2,4,个,/,间,2,个,/,间,大型会议室，多功能厅,主席台处地面或者台面,会议桌地面或者台面,5,10,个,/,间,2,个,/,间,5000,平米的大型超市或者卖场,收银区和管理区,1,个,/100,平米,1,个,/100,平米,2000-3000,平米中小型卖场,收银区和管理区,1,个,/30,50,平米,1,个,/30,50,平米,表,5-2,常见工作区信息点的配置原则,单元五 工作区子系统的设计和安装技术,（,3,）工作区信息点点数统计表,表,5-3,是西安开元电子公司生产基地科研楼点数统计表，按照单元一楼层功能布局图设计，共设计有,477,个数据信息点和,305,个语音信息点。信息点分配情况和总信息点数量如下：,一层共设计有数据信息点,240,个，语音信息点,96,个。,二层共设计有数据信息点,76,个，语音信息点,54,个。,三层共设计有数据信息点,90,个，语音信息点,88,个。,四层共设计有数据信息点,71,个，语音信息点,67,个。,表,5-3,工作区信息点点数统计表,单元五 工作区子系统的设计和安装技术,工程概算的计算方法公式如下：,工程概算,=,信息点数量,信息点的概算价格,例如：按照表,5-3,点数表统计的数据信息点数量为,782,个，每个信息点的概算价格按照,200,元计算，该工程分项概算,=782 200=156400,元。,每个信息点的概算中应该包括材料费、工程费、运输费、管理费、税金等全部费用。材料中应该包括机柜、配线架、配线模块、跳线架、理线环、网线、模块、底盒、面板、桥架、线槽、线管等全部材料及配件。,6,）工程概算,7,）初步设计方案确认,初步设计方案主要包括点数统计表和概算两个文件，且必须经过用户确认。用户确认的一般程序如下所示。,整理点数,统计表,准备确认,签字文件,访问用户,交流沟通,点表双方,签字确认,设计文件,验收依据,双方存档,维护依据,用户确认签字文件至少一式四份，双方各两份。设计单位一份存档，一份为设计依据。,单元五 工作区子系统的设计和安装技术,用户确认初步设计方案和概算后，就必须开始进行正式设计，正式设计主要为整个综合布线工程系统设计奠定基础。,8,）正式设计,（,1,）新建建筑物,根据从,2007,年,10,月,1,日开始正式实施的,GB50311-2007,综合布线系统工程设计规范,的规定，从,2007,年,10,月,1,日起新建筑物必须设计网络综合布线系统，新建建筑物的信息点底盒必须暗埋在建筑物的墙内，一般使用金属底盒。,（,2,）旧楼增加网络综合布线系统的设计,旧楼增加信息插座一般多为明装,86,系列插座，也可以在墙面开槽暗装信息插座。,单元五 工作区子系统的设计和安装技术,（,3,）信息点安装位置,信息点的安装位置宜以工作台为中心进行设计，如果工作台靠墙布置时，信息点插座一般设计在工作台侧面的墙面。,如果工作台布置在房间的中间位置或者没有靠墙时，信息点插座一般设计在工作台下面的地面。,如果是集中或者开放办公区域，信息点的设计应该以每个工位的工作台和隔断为中心，将信息插座安装在地面或者隔断上。对于已经完成地面铺装的工作区不宜设计地面安装方式。对于办公家具已经到位的工作区宜在隔断安装插座设计。,在大门入口或者重要办公室门口宜设计门警系统信息点插座。,在公司入口或者门厅宜设计指纹考勤机、电子屏幕使用的信息点插座。,在会议室主席台、发言席、投影机位置宜设计信息点插座。,在各种大卖场的收银区、管理区、出入口宜设计信息点插座。,单元五 工作区子系统的设计和安装技术,（,4,）信息点面板,每个信息点面板的设计非常重要，首先必须满足使用功能需要，然后考虑美观，同时还要考虑费用成本等。,地弹插座面板一般为黄铜制造，只适合在地面安装，每只售价在,100,200,元。地弹插座面板不能安装在墙面。,墙面插座面板一般为塑料制造，只适合在墙面安装，每只售价在,5,20,元，具有防尘功能，使用时打开防尘盖，不使用时，防尘盖自动关闭。墙面插座面板不能安装在地面。,桌面型面板一般为塑料制造，适合安装在桌面或者台面，在设计中很少应用。,信息点插座底盒常见的有两个规格，适合墙面或者地面安装。墙面安装底盒为长,86mm,，宽,86mm,的正方形盒子，又分为暗装和明装两种。,地面安装底盒比墙面安装底盒大，为长,100mm,，宽,100mm,的正方形盒子，一般只有暗装底盒，常见有方型和圆型面板两种，方型的长为,120mm,，宽,120mm,，圆形的直径为,150,毫米。,单元五 工作区子系统的设计和安装技术,正式设计完毕后，所有方案已确定。可按照概算的公式进行系统造价预算。预算中每个信息点的应该包括材料费、工程费、运输费、管理费、税金等全部费用。材料中应该包括机柜、配线架、配线模块、跳线架、理线环、网线、模块、底盒、面板、桥架、线槽、线管等全部材料及配件。,工作区信息点的图纸设计是基础工作，直接影响工程造价和施工难度，大型工程也直接影响工期，因此工作区子系统信息点的设计工作非常重要。,在一般综合布线工程设计中，不会单独设计工作区信息点布局图，而是在综合网络系统图纸中。为了清楚的说明信息点的位置和设计的重要性，将在以后各节中给出常见工作区信息点的位置设计图。,9,）工程预算,5.4,设计案例,图,5-5,“开元电子”草堂生产基地研发楼一层功能布局图,单元五 工作区子系统的设计和安装技术,1.,单人办公室,销售部总经理办公室信息点设计,1,）确定工作区人员数量,销售部经理室设计,1,人使用，因此按照单人办公室设计信息点。,2,）分析业务需求,单元五 工作区子系统的设计和安装技术,图,5-6,开元电子企业网络应用需求图,单元五 工作区子系统的设计和安装技术,根据以上的,机构设置图可知：,销售部经理向上对副总经,理负责，管理公司遍布全国各地的办事处和代理商。由,网络应用图可知：公司的销售管理系统主要有商务系统、销售系统和市场推广系统等。销售部经理不仅业务量大，管理范围覆盖全国，数据和语音需求非常重要，而且这些需求也很频繁和持续，需要经常召开网络会议和电话会议，同时销售部经理也是公司关键岗位，在信息点设计时要特别关注。,图,5-7,西安开元电子公司机构设置图,3,）确定信息点数量,4,）确定安装位置,经理室应分配,2,个数据信息点和,2,个语音信息点，因此我们对销售部经理室设计两个双口信息插座，每个插座安装,1,个,RJ45,数据口，,1,个,RJ11,语音口。,销售部经理室办公桌靠墙摆放，我们就把,1,个双口信息插座设计在办公桌旁边的墙面，距离窗户墙面,3.0,米，距离地面高度,0.30,米，用网络跳线与电脑连接，用语音跳线与电话机连接。另,1,个双口信息插座设计在沙发旁边的墙面，距离门口墙面,1.0,米，方便在办公室召开小型会议时就近使用电脑，也可以坐在沙发上召开电话会议。,单元五 工作区子系统的设计和安装技术,5,）确定工作区材料规格和数量,序号,材料名称,型号,/,规格,数量,单位,厂家,/,品牌,使用说明,1,信息插座底盒,86,系列，金属,镀锌,2,个,西元,土建施工,墙内安装,2,信息插座面板,86,系列，双口，白色塑料,2,个,西元,弱电施工安装,3,信息插座模块,网络模块，,RJ45,非屏蔽，六类,2,个,西元,弱电施工安装,1,个,/,面板,4,信息插座模块,语音模块，,RJ11,2,个,西元,弱电施工安装,1,个,/,面板,单元五 工作区子系统的设计和安装技术,表,5-4,销售部经理办公室材料规格和数量,6,）弱电施工详图设计,一般建筑设计院提供的建筑物设计图纸中，对于信息点没有详细的具体位置和尺寸，需要业主根据使用功能进行二次施工详图设计，业主单位一般委托专门的网络公司进行施工设计。设计时一般使用,AUTO CAD,软件进行，网络公司往往也用,VISIO,软件进行设计。,单元五 工作区子系统的设计和安装技术,图,5-,8,为销售部经理办公室的工作区信息点施工设计详图，图,5-,9,为董事长室信息点施工设计详图。,其他重要的单人办公室，像总经理、副总经理、总监、市场部经理等办公室也按照上面的步骤和方法进行设计。,图,5-8,销售部经理室施工详图,图,5-9,董事长室信息点施工设计详图,2.,多人办公室,财务部办公室信息点设计,1,）确定工作区人员数量,财务部设计有,4,人办公，一般两名会计，两名出纳，因此按照多人办公室设计信息点。,2,）分析业务需求,从上一节的机构设置图中，我们看到财务部业务主要有财务管理和成本管理两大业务，从企业网络应用图中看到，公司的财务管理系统主要有会计核算、应收账款、应付账款等。现在一般公司都使用网络版财务管理系统软件，财务收支也经常使用网络银行，因此财务部对数据和语音需求非常重要。鉴于安全和保密需要，财务部办公室的布局与其它部门不同，往往要在门口设置,1,个柜台，把外来人员与财务人员隔离，隔台进行业务作业，同时财务部也是公司关键部门，在信息点设计时要特别关注。,单元五 工作区子系统的设计和安装技术,3,）确定信息点数量,每个工位配置,1,个数据点和,1,个语音点的基本要求，财务部四个工位，设计四个双口信息插座，每个插座安装,1,个,RJ45,数据口，,1,个,RJ11,语音口。,4,）确定安装位置,211,室财务部两个出纳工位靠近门口，并且组成一个柜台，两个会计工位靠里边墙面布置。因此我们把两个出纳工位的信息插座设计在右边墙面，设计两个双口信息插座，距离门口墙面,3.0,米，用网络跳线与电脑连接，用语音跳线与电话机连接。把两个会计工位的信息插座设计在里边墙面，设计两个双口信息插座，距离左边隔墙分别为,1.5,米和,3.0,米，全部信息插座距离地面高度,0.30,米。,5,）确定工作区材料规格和数量,序号,材料名称,型号,/,规格,数量,单位,厂家,/,品牌,使用说明,1,信息插座底盒,86,系列，金属,镀锌,4,个,西元,土建施工,墙内安装,2,信息插座面板,86,系列，双口，白色塑料,4,个,西元,弱电施工安装,3,信息插座模块,网络模块，,RJ45,非屏蔽，六类,4,个,西元,弱电施工安装,1,个,/,面板,4,信息插座模块,语音模块，,RJ11,4,个,西元,弱电施工安装,1,个,/,面板,单元五 工作区子系统的设计和安装技术,表,5-5,财务部办公室材料规格和数量,6,）弱电施工详图设计,其他,2,人、,3,人、,4,人等多人办公室，也按照上面的步骤和方法进行设计。,单元五 工作区子系统的设计和安装技术,图,5-10,财务部信息点施工设计详图,图,5-11,采供部信息点施工设计详图,3.,集体办公室,销售部办公室信息点设计,1,）确定工作区人员数量,研发楼一层,102,房间销售部办公室共可容纳,32,人同时办公，因此按照集体办公室设计信息点。,2,）业务需求分析,从前面的机构设置图中可以看出，销售部主要由遍布全国各地的办事处和代理商组成。同时与商务部进行配合完成整个销售流程。结合企业网络应用图可知，销售管理系统由商务系统，销售系统和市场推广,3,部分组成。主要工作有产品销售，合同签订，方案制作等，对数据和语音有很大需求。因此，销售部的数据信息点和语音信息点设计尤为重要。,单元五 工作区子系统的设计和安装技术,3,）确定信息点数量,由工作区信息点配置原则知，每个工位配置,1,个数据点和,1,个语音点的基本要求，销售部办公室,32,个工位，设计,32,个双口信息插座，每个插座安装,1,个,RJ45,数据口，,1,个,RJ11,语音口。同时在两侧墙面分别多设计,1,个插座，用于传真机或预留插座。因此，销售部办公室共有,68,个信息点，其中数据信息点,34,个，语音信息点,34,个。,4,）确定安装位置,销售部办公室共设,32,个工位，其中,14,个工位靠墙放置，,18,个工位没有靠墙放置。对于靠墙的工位，我们设计,1,个双口插座在办公桌旁边的墙面，距离地面,0.3,米，用网络跳线与电脑连接，用语音跳线与电话机连接。对于没有靠墙的工位，我们设计为地弹插座，安装在对应办公桌下的地面。多设计的两个插座分别安装在左右两侧墙面靠近门口的一端。,5,）确定工作区材料规格和数量,序,材料名称,型号,/,规格,数量,单位,品牌,使用说明,1,信息插座底盒,86,系列，金属,16,个,西元,土建施工,墙内安装,2,信息插座底盒,120,系列，金属,18,个,西元,土建施工,墙内安装,3,信息插座面板,86,系列，双口，白色塑料,16,个,西元,弱电施工安装,4,地弹信息面板,120,系列，双口，金属镀锌,18,个,西元,弱点施工安装,5,信息插座模块,网络模块，,RJ45,非屏蔽，六类,34,个,西元,弱电安装,1,个,/,面板,6,信息插座模块,语音模块，,RJ11,34,个,西元,弱电安装,1,个,/,面板,单元五 工作区子系统的设计和安装技术,表,5-6,销售部办公室材料规格和数量,6,）弱电施工详图设计,其他集体办公室，像市场部办公室，生产部办公室等，也按照上面的步骤和方法进行设计。,单元五 工作区子系统的设计和安装技术,图,5-12,销售部信息点施工设计详图,4.,会议室信息点设计,1,）确定工作区人员数量,销售部会议室为圆桌型布置，按照最多,12,人开会设计。,2,）业务需求分析,销售部会议室为销售部召开会议的场所。销售部需要管理全国各地的分公司、办事处以及代理商，经常需要召开网络会议和电话会议，同时也需要接待来访客户或者召开部门内部会议，经常使用笔记本电脑、投影机等设备，这个会议室使用最频繁，需要在销售部会议室设置较多的信息点，满足与会人员的需要。,3,）确定信息点数量,该会议室最多为,12,人，根据对称原则，在销售部会议室设计,8,个双口信息插座，其中,14,个网络数据插口，,2,个电话语音插口。,单元五 工作区子系统的设计和安装技术,5,）确定工作区材料规格和数量,序,材料名称,型号,/,规格,数量,单位,品牌,使用说明,1,信息插座底盒,86,系列，金属,镀锌,4,个,西元,土建施工,墙内安装,2,信息插座底盒,120,系列，金属,镀锌,4,个,西元,土建施工,墙内安装,3,信息插座面板,86,系列，双口，白色塑料,4,个,西元,弱电施工安装,4,地弹信息面板,120,系列，双口，金属镀锌,4,个,西元,弱点施工安装,5,信息插座模块,网络模块，,RJ45,非屏蔽，六类,14,个,西元,弱电施工安装,1,个,/,面板,6,信息插座模块,语音模块，,RJ11,2,个,西元,弱电施工安装,1,个,/,面板,4,）确定安装位置,在两边墙面分别安装,2,个双口插座，全部安装,8,个,RJ45,网络模块。会议桌下的地面安装,4,个双口插座，安装,6,个,RJ45,网络模块和,2,个语音模块，与会电脑小于,6,台时，使用会议桌下面的地弹插座，与会电脑多于,6,台时，使用两边墙面的插座。,单元五 工作区子系统的设计和安装技术,表,5-7,销售部会议室材料规格和数量,6,）弱电施工详图设计,其他小型会议室，如市场部会议室等，均可参照,103,房间销售部会议室进行设计。,右图的,309,会议室为大型会议室，,48,人同时参加会议。大型会议室为课桌式布置，一般在主席台前沿的左右两边设置,2,个信息插座，方便主席台使用，同时在墙面也要设置,2,个信息插座，方便投影机等其他设备使用。大型会议室一般不在听众席设置信息点。,单元五 工作区子系统的设计和安装技术,图,5-13 103,室信息点设计图,图,5-14 309,会议室信息点设计图,5.,培训室信息点设计,1,）确定工作区人员数量,培训室设计有,1,个主讲台和,48,个课桌，可接纳,48,人进行培训。,2,）业务需求分析,培训室是公司进行业务培训的场所，一般使用电脑、投影机等多媒体设备。,3,）确定信息点数量,信息点主要在讲台周围使用，我们为培训室设计,2,个双口网络插座，全部安装网络模块，共,4,个数据信息点。,4,）确定安装位置,在讲台下沿设计,1,个双口网络插座，供讲台使用，同时在黑板墙面下方设计,1,个双口网络插座，解决增加设备使用。其中讲台下沿网络插座距离内墙为,2.4m,，墙面信息插座距离内墙为,1.0m,。,单元五 工作区子系统的设计和安装技术,5,）确定工作区材料规格和数量,序,材料名称,型号,/,规格,数量,单位,品牌,使用说明,1,信息插座底盒,86,系列，金属,2,个,西元,土建施工,2,信息插座面板,86,系列，双口，白色塑料,2,个,西元,弱电施工安装,3,信息插座模块,网络模块，,RJ45,非屏蔽，六类,4,个,西元,弱电施工安装,1,个,/,面板,4,信息插座模块,语音模块，,RJ11,0,个,西元,弱电施工安装,1,个,/,面板,6,）弱电施工详图设计,单元五 工作区子系统的设计和安装技术,表,5-8,培训室材料规格和数量,图,5-15,培训室信息点施工设计详图,6.,大厅信息点设计,1,）确定工作区人员数量,大厅设有接待台，一般安排,2,名工作人员。,2,）业务需求分析,大厅是公司最为重要的场所，代表了公司形象，大厅综合布线的设计既隐蔽，也要满足业务需要。一般接待大厅的主要业务应用有接待台工作电脑、电话、传真机，宣传使用的电子屏、触摸屏和数字电视，管理使用的考勤机、门警系统和监控摄像机等。,单元五 工作区子系统的设计和安装技术,接待大厅位于研发楼一层中间位置，是公司管理层和研发人员出入主通道，也是接待客户的必经场所，同时接待大厅拥有很多多媒体设备，因此接待大厅的设计非常重要。下面以研发楼一层,107,大厅为例，说明该区域的信息点设计。,3,）确定信息点数量,（,1,）接待台,2,名工作人员，配有,2,台电脑、,2,部电话机、,1,部传真机，设计,3,个地弹插座，安装,3,个信息点和,3,个语音点。,（,2,）电子屏有,2,处，分别位于背景墙上方和门口，分别设计,1,个双口网络插座，各安装,2,个网络模块。,（,3,）电视机和触摸屏处分别设计,1,个双口网络插座，各安装,2,个网络模块。,（,4,）考勤机、门警和监控摄像机处分别设计,1,个双口网络插座，各安装,2,个网络模块。,按照以上设计，在大厅共设计了,3,个地弹插座，,7,个双口插座，共计安装,17,个数据点和,3,个语音点。,4,）确定安装位置,接待台处,3,个地弹插座安装在地面，电子屏处,2,个信息插座安装在距离地面,2.8,米处，其余,5,个安装在距离地面,0.3,米处。,单元五 工作区子系统的设计和安装技术,5,）确定工作区材料规格和数量,序号,材料名称,型号,/,规格,数量,单位,厂家,/,品牌,使用说明,1,信息插座底盒,86,系列，金属,镀锌,7,个,西元,土建施工,墙内安装,2,信息插座底盒,120,系列，金属,镀锌,3,个,西元,土建施工,墙内安装,3,信息插座面板,86,系列，双口，白色塑料,7,个,西元,弱电施工安装,4,地弹信息面板,120,系列，双口，金属镀锌,3,个,西元,弱点施工安装,5,信息插座模块,网络模块，,RJ45,非屏蔽，六类,17,个,西元,弱电施工安装,1,个,/,面板,6,信息插座模块,语音模块，,RJ11,3,个,西元,弱电施工安装,1,个,/,面板,单元五 工作区子系统的设计和安装技术,表,5-9,接待台材料规格和数量,6,）弱电施工详图设计,单元五 工作区子系统的设计和安装技术,图,5-16,接待台布线图,7.,展室信息点设计,1,）确定工作区人员数量,产品展室只陈列展品，室内不设专门工作人员。,2,）业务需求分析,产品展室内一般陈列公司主流或者热销产品，也是公司的亮点，经常安排用户参观，需要考虑设备对信息点的需求。下图为展室设备布局图，我们仔细分析这些设备的功能和对信息点的需求，然后设计展示信息点规格和位置。主要产品对信息点的需求如下：,单元五 工作区子系统的设计和安装技术,图,5-17,展室设备布局图,（,1,）“西元”光缆配线实训装置，有光纤网络信息点需求。,（,2,）“西元”铜缆配线实训装置，有,RJ45,网络信息点需求。,（,3,）“西元”综合布线实训装置，有光纤和,RJ45,网络信息点需求。,（,4,）“西元”故障实训台，有,RJ45,网络信息点需求。,（,5,）“西元”测试实训台，有,RJ45,网络信息点需求。,（,6,）“西元”铜缆实训台，有,RJ45,网络信息点需求。,（,7,）“西元”光缆实训台，有,RJ45,网络信息点需求。,（,8,）“西元”工具箱，有,RJ45,网络信息点需求。,（,9,）“西元”西元教学模型，有,RJ45,网络信息点需求。,（,10,）“西元”常用工具器材展示柜，有,RJ45,网络信息点需求。,（,11,）“西元”拓扑图实物展示，有光纤和,RJ45,网络信息点需求。,（,12,）“西元”智能化管理系列实训装置，有光纤和,RJ45,网络信息点需求。,单元五 工作区子系统的设计和安装技术,3,）确定信息点数量,首先满足设备需要，同时预留部分插座，共计需要安装,63,个网络插座，其中,17,个为地弹网络插座。每个插座安装,2,个模块，共计需要,126,个信息点。,4,）确定安装位置,许多设备位于展室中间位置，需要在地面安装地弹网络插座，在地弹插座内安装光纤模块或者电缆模块，地弹插座的位置设计在产品附近，与地面高度相同。对于靠墙安装的设备将信息插座安装在墙面，选择使用钢制底盒和塑料面板，位置设计在产品附近，距离地面高度,0.3,米，这样不仅布线成本低，而且连接方便。,单元五 工作区子系统的设计和安装技术,5,）确定工作区材料规格和数量,序号,材料名称,型号,/,规格,数量,单位,品牌,使用说明,1,信息插座底盒,86,系列，金属,镀锌,46,个,西元,土建墙内安装,2,信息插座面板,86,系列，双口，塑料,46,个,西元,弱电施工安装,3,地弹插座底盒,120,，钢制,17,个,西元,土建地面安装,4,地弹插座面板,120,，铜制，抗压防水,17,个,西元,弱电施工安装,5,信息模块,RJ45,非屏蔽，六类,110,个,西元,弱电施工安装,6,信息模块,RJ11,，语音模块,10,个,西元,弱电施工安装,7,光纤模块,ST,口，多模,6,个,西元,弱电施工安装,6,）弱电施工详图设计,单元五 工作区子系统的设计和安装技术,图,5-18,展室信息点施工详图,表,5-10,展室材料规格和数量,单元五 工作区子系统的设计和安装技术,5.5,材料选用原则,1.,工作区适配器选用原则,网络适配器又称网卡或网络接口。选择合适的适配器，可以使综合布线系统的输出与用户终端设备之间保持网络兼容。,网络适配器的选用应遵循以下原则：,1,）当设备连接器需要使用不同于信息插座的连接器时，可用专用电缆及适配器；,2,）当在单一信息插座上进行两种服务时，可使用“,Y,”型适配器；,3,）当在水平子系统中使用的电缆类别不同于设备所需的电缆类别时，可使用适配器；,4,）当连接数模转换设备、光电转换设备及数据速率转换设备等使用不同信号的装置时，可使用适配器；,5,）当为了实现某些特殊应用以达到网络兼容时，可使用转换适配器；,6,）根据工作区内不同的电信终端设备（例如,ADSL,终端）可使用相应的适配器。,单元五 工作区子系统的设计和安装技术,2.,信息插座选用原则,每个工作区至少要配置一个插座。对于难以再增加插座的工作区，要至少安装两个分离的插座。信息插座是终端（工作站）与水平子系统连接的接口。其中最常用的为,RJ45,信息插座，即,RJ45,连接器。,信息插座的选用应遵循以下原则：,1,）对于墙面式安装的信息插座，应选用普通信息插座。一般为,86,系列。分为底盒和面板两部分，在面板中卡装网络模块。一般底盒为钢制或者塑料制品，面板为塑料制品。,2,）对于地面式安装的信息插座，应选用地弹信息插座。一般为方形,120,系列和圆形,1,5,0,系列。分为底盒和面板两部分，在面板中卡装网络模块。一般底盒为钢制，面板为铸铜制造，具有防水抗压功能。,3,）家居布线应注重美观因素，对于墙面安装的信息插座，应采用暗装方式，将底盒暗埋于墙内。,4,）工作区宜选用双口插座。,单元五 工作区子系统的设计和安装技术,3.,跳线选用原则,1,）跳线使用的缆线必须与水平子系统缆线类别和等级相同，并且符合相关标准的规定。,例如在屏蔽系统只能使用专用屏蔽跳线，不能使用非屏蔽跳线。,2,）跳线宜使用软跳线，不宜使用单芯应跳线。,3,）每个信息点需要配置,1,根跳线。,4,）跳线的长度通常为,2,3m,，最长不超过,5m,。,5,）跳线宜选用工业化专业生产的成品，不宜手工制作。在,6,类或,7,类双绞线布线系统尤为重要。,6,）若水平子系统采用光缆布线，光纤跳线芯径和类别必须与水平子系统布线保持一致。,常见的跳线规格如下表所示：,类别技术,参数,5,类跳线,超,5,类跳线,6,类跳线,7,类跳线,频率,1,100MHz,1,100MHz,1,250MHz,1,600MHz,带宽,100Mbit/s,100Mbit/s,250Mbit/s,620Mbit/s,特性阻抗,100,100,100,100,表,5-11,跳线种类和规格表,5.6,安装技术,1.,信息插座安装位置,单元五 工作区子系统的设计和安装技术,GB,50311-2007,综合布线系统工程设计规范,国家标准第,6,章安装工艺要求内容中，对工作区的安装工艺提出了具体要求。,1,）地面安装的信息插座，必须选用地弹插座，不使用时盖板应该与地面高度相同。,2,）墙面安装的信息插座底部离地面的高度宜为,0.3m,，嵌入墙面安装，使用时打开防尘盖插入跳线，不使用时，防尘盖自动关闭。与电源插座保持一定的距离。,2.,信息插座安装原则,信息插座的安装包括底盒安装，模块安装和面板安装。需要遵循下列原则：,1,）在教学楼等不需要进行二次区域分割的工作区，信息插座宜设计在非承重的隔墙上。,2,）写字楼等需要进行二次分割和装修的区域，信息点宜设置在四周墙面上。墙面插座底盒下缘距离地面高度为,0.3m,，地面插座底盒应低于地面。,3,）学生公寓等信息点密集的隔墙，宜在隔墙两面对称设置。,4,）银行营业大厅的对公区，特别是离行式,ATM,机的信息插座不能暴露在客户区。,5,）电子屏幕、指纹考勤机、门警系统信息插座的高度宜参考设备的安装高度设置。,3.,插座底盒安装步骤,单元五 工作区子系统的设计和安装技术,第一步：检查质量和螺丝孔。,第二步：去掉挡板。根据进出线方向和位置，取掉底盒预留孔中的挡板。注意需要保留其它挡板，如果全部取消后，在施工中水泥砂浆会灌入底盒。,第三步：固定底盒。明装底盒按照设计要求用膨胀螺丝直接固定在墙面。暗装底盒首先使用专门的管接头把线管和底盒连接起来，然后用膨胀螺丝或者水泥沙浆固定底盒。第四步：成品保护。暗装底盒的安装一般在土建过程中进行，因此在底盒安装完毕后，必须进行成品保护，特别要保护螺丝孔，防止水泥沙浆灌入螺孔或者穿线管内。一般做法是在底盒外侧盖上纸板，也有用胶带纸保护螺孔的做法。,图,5-19,检查底盒,图,5-20,去掉上方挡板,图,5-21,固定底盒,图,5-22,底盒保护,4.,网络模块安装步骤,单元五 工作区子系统的设计和安装技术,第一步：准备材料和工具。如图,5-2,3,。,第二步：清理和标记。安装前要首先清理底盒内堆积的水泥砂浆或者垃圾，然后将双绞线从底盒内轻轻取出，标记位置距离管口约,60,80mm,，如图,5-2,4,。,第三步：剥线。剥线之前需要先确定剥线长度（,15mm,），然后使用带剥线功能的压接工具剥掉双绞线的外皮，特别注意不要损伤线芯和线芯绝缘层。如图,5-2,5,。,第四步：分线。一般按照,568B,线序将双绞线分为,4,对线，穿过相应的卡线槽，再将每对线分开，分成独立的,8,芯线。如图,5-2,6,。,5-23,准备材料和工具,5-24,清理和标记,5-25,剥线,5-26,分线,图,5-27,压线,图,5-28,安装防尘盖,图,5-29,理线,图,5-30,卡装模块,单元五 工作区子系统的设计和安装技术,第五步：压线。按照模块上标记的线序色谱，将,8,芯线逐一放入对应的线槽内，完成压接，同时裁剪掉多余的线芯。如图,5-2,7,。,第六步：安装防尘盖。压接完成后，将模块配套的防尘盖卡装好，既能防尘又能防止线芯脱落。如图,5-2,8,。,第七步：理线。模块安装完毕后，把双绞线电缆整理好，保持较大的曲率半径。如图,5-,29,。第八步：卡装模块。把模块卡装在面板上，一般数据在左口，语音在右口。如图,5-3,0,。,单元五 工作区子系统的设计和安装技术,面板安装是信息插座最后一个工序，一般应该在端接模块后立即进行，以保护模块。如果双口面板上有网络和电话插口标记时，按照标记口位置安装。如果双口面板上没有标记时，宜将网络模块安装在左边，电话模块安装在右边，并且在面板表面做好标记。具体步骤如下：,第一步：固定面板。将卡装好模块的面板用两个螺丝固定在底盒上。要求横平竖直，用力均匀，固定牢固。特别注意墙面安装的面板为塑料制品，不能用力太大，以面板不变形为原则。,第二步：面板标记。面板安装完毕，立即做好标记，将信息点编号粘贴或者卡装在面板上。,第三步：成品保护。在实际工程施工中，面板安装后，土建还需要修补面板周围的空洞，刷最后一次涂料，因此必须做好面板保护，防止污染。一般常用塑料薄膜保护面板。,5.,面板安装步骤,5.7,实训内容,网络插座的设计和安装,图,5-31,“西元”网络综合布线实训装置,单元五 工作区子系统的设计和安装技术,实训步骤：,1,）设计工作区子系统。,3-4,人组成一个项目组，每人设计一种工作区子系统，并且绘制施工图，集体讨论后由项目负责人指定,1,种设计方案进行实训。,2,）列出材料清单和领取材料。按照设计图，完成材料清单并且领取材料。,3,）列出工具清单和领取工具。根据实训需要，完成工具清单并且领取工具。,4,）安装底盒。,图,5-32,安装底盒,图,5-33,穿线,图,5-34,端接模块和安装面板,图,5-35,网络插座的安装,单元五 工作区子系统的设计和安装技术,首先，检查底盒的外观是否合格，特别检查底盒上的螺丝孔必须正常，如果其中有一个螺丝孔损坏时坚决不能使用；然后，根据进出线方
