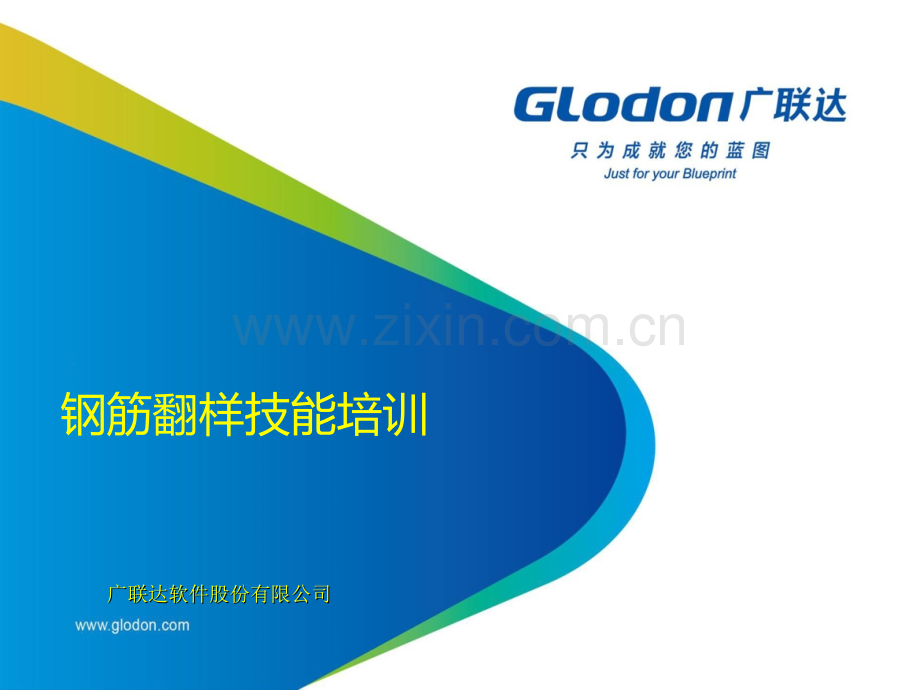

钢筋翻样技能培训.0.ppt

广联达软件股份有限公司广联达软件股份有限公司钢筋翻样技能培训课程目的l了解手工翻样的基础知识和工作模式l掌握翻样计算的基本原理和技巧l具备简单构件手工翻样计算的能力l体会手工翻样的慢与累翻样的原则和步骤翻样的结果翻样技能培训翻样培训翻样计算与预算的差别钢筋施工翻样业务学习翻样的原则l钢筋翻样不可避免会遇到一些问题：一.是共性问题，如按规范、标准和施工图进行钢筋的根数、长度和重量的计算，并设计出钢筋的形状和钢筋排布图，如锚固长度、绑扎长度的取值，节点构造的选择，这些基本还是有章可循的。二.是如何根据钢筋定尺长度和模数进行优化下料，如何根据施工进度和施工流水段进行分段计算。除此之外，还有如何在招投标阶段快速计算钢筋量，如何在施工前进行预算申报钢筋用料计划，如何在工程竣工后办理钢筋工程结算。钢筋翻样是贯穿于整个工程实施的全过程。l在翻样前必须对建筑整体性有宏观把握和三维空间想象。在宏观把握工程结构主要构件的基础上，要对每个构件计算的钢筋进行细化；从微观的层面进行分析，如构件包括受力筋、箍筋、拉筋、分布筋、构造钢筋和措施筋（最关键的是翻样人员必须考虑构件之间的相互扣减和关联锚固）。然后针对每一种构件具体需要计算哪些钢筋要做到心中有数。翻样计算的步骤l明确施工方案确定施工范围，流水段位置确定各种规格钢筋的连接形式、原材尺寸确定采用什么样的措施筋l查阅图纸说明采用哪种规范要求抗震等级、砼标号、保护层;确定钢筋的锚固长度、搭接长度、l钢筋放样钢筋整体的形状和长度l断料放样长度超过定尺，则需进行断料，确定钢筋断点接头允许连接位置、错接头率、不易施工的部位l写料单将断开的每段钢筋填写至料单l绘制钢筋排布情况复杂构件需绘制钢筋排布图各构件计算的先后顺序集水集水坑坑筏板筏板基础基础基础基础梁梁柱插柱插筋筋墙插墙插筋筋柱柱墙墙梁梁板板按楼层依次循环按楼层依次循环翻样的步骤翻样的结果翻样技能培训钢筋下料长度的计算原则及规定 翻样计算与预算的差别钢筋施工翻样业务学习翻样结果的内容l构件名称l构件的位置l构件的个数l钢筋的编号l钢筋的规格（级别、直径、间距）l钢筋的图样（长度、角度、连接方式）l下料长度l根数、总根数l备注（钢筋位置、特殊说明）翻样结果示例翻样料单的特点l同一构件内钢筋能合并就合并，不是列的越细越好同一构件内多个位置钢筋的相同钢筋合并钢筋的显示形式（缩尺配筋）长度相差不大的钢筋合并l只保留到厘米、写时有按毫米有按厘米的l以能指导施工为原则l注意方向和角度排布图翻样的步骤翻样的结果翻样技能培训构件的翻样培训翻样计算与预算的差别钢筋施工翻样业务学习钢筋翻样与钢筋预算的差别l现场翻样计算和预算既有联系又有区别。两者其主要区别在于应用目的不同、计算精度不同和统计要求不同。计算的关注度上不同l预算钢筋长度：按定额计算规则进行简化计算的理论用量，侧重于精益，要求钢筋数量的理论精确性l翻样钢筋长度：翻样是考虑施工工艺和施工实际的真实用量，侧重于技术，强调钢筋加工、布置的规范性、可操作性和工艺先进性l钢筋翻样的特点：1.不仅要重视量的准确性，还要结合施工方案及现场实际情况，同时考虑施工现场的钢筋排布规则。2.不仅受制约于工程设计图纸、国家标准图集、国家工程施工验收规范等各种要求，还要考虑合理的利用进场的原材料长度且便于施工为出发点，做到长料长用，短料短用，尽量使废料降到最低损耗 3.由于翻样工作与现场实际施工密切相关，而且钢筋翻样还与每个翻样的人员经验结合，同时考虑与钢筋工程施工的劳务队伍的操作习惯相结合，从而达到降低工程成本的目的而进行钢筋翻样1.预算和翻样的长度差异仅端头保护层一项，量差能达到1%2.预算和翻样的根数差异 由于施工中间距允许有偏差，现场钢筋的数量不一定等于预算数量3.预算和翻样接头数量的差异预算预算施工施工按定额指定按定额指定的定尺长度的定尺长度计算计算接头允许连接位置接头允许连接位置接头错开百分率接头错开百分率施工便利性施工便利性接头数是预算里面与实际偏差最大的数，现场对于套筒的领用没有数据可依，套筒的浪费现象也比较普遍4.预算和翻样按流水段分量的差异当构件跨多个流水段时，应按照施工的顺序设置甩筋，甩筋要考虑的因素比较多，分量时造成很大麻烦5.预算和翻样按楼层分量的差异 甩筋长度与预算有偏差，插筋的统计应该放在下面一层，这些都造成按楼层分量的差异翻样计算的几个原则l能通不断变截面12G901-1.pdfl能直不弯直锚的判断l细中有粗什么时候细？尺寸来源于图纸什么时候粗?规范要求（？）l考虑钢筋层次关系弯锚层次关系、端头保护层l考虑施工便利性最小弯折长度l尽可能少用钢筋根数的算法l考虑施工过程中钢筋发生的变化拖拽钢筋、套丝切除长度、焊接、套筒调整长度、弯曲调整l钢筋下料长度计算的原则是：依据结构施工图中构件的钢筋标注；参照混凝土结构设计规范）和11G1011等相关构造图集；综合考虑施工机械和施工方法。l钢筋下料长度计算的一般规定：1.混凝土保护层厚度 2.钢筋外包尺寸 3.钢筋弯曲处的量度差值 4.钢筋末端弯钩下料长度的增长值 5.箍筋调整值 6.钢筋下料长度计算 （7.流水施工的概念、步骤及优点）钢筋下料长度的计算原则及规定1.混凝土保护层厚度钢筋的保护层钢筋的保护层20mm钢筋的保护层钢筋的保护层2.钢筋外包尺寸结构施工图中所指钢筋长度是钢筋外缘之间的长度，即外结构施工图中所指钢筋长度是钢筋外缘之间的长度，即外包尺寸，这是施工中量度钢筋长度的基本依据。包尺寸，这是施工中量度钢筋长度的基本依据。钢筋下料长度应按钢筋钢筋下料长度应按钢筋轴线长度轴线长度下料下料3.钢筋中部弯曲处的量度差值l施工图纸的钢筋尺寸：钢筋的外边缘尺寸(外包尺寸)l对于直线钢筋：钢筋下料长度轴线长度外包尺寸l钢筋弯曲特性：弯曲后，受弯处外边缘伸长，内边缘缩短，中心线（轴线）则保持原有尺寸。l钢筋长度的度量方法：系指外包尺寸，因此钢筋弯曲以后，存在一个量度差值，在计算下料长度时必须加以扣除。l量度差值：钢筋外包尺寸和轴线长度之间存在的一个差值量度差值l90弯折时的量度差值l 中心线长度：量度长度：ACC B 2(2.5d/2d）4.5d l 量度差值量度差值4.5d4.5d2.75d2.75d1.75d1.75d （取（取2d2d）钢筋弯曲量度差值l依次求得：l当弯折30，量度差值为0.306d，取0.3dl当弯折45，量度差值为0.543d，取0.5d l当弯折60，量度差值为0.90d，取ldl当弯折90，量度差值为1.75d，取2dl当弯折135 量度差值为2.75d，取3d4.钢筋末端弯钩下料长度的增长值l对于级钢筋，为了增加其与砼的锚固能力，两端做180弯钩，如下图：l对于级受拉钢筋末端180弯钩，圆弧弯曲直径不小于2.5d，平直部分长度不小于3d。一个180弯钩的长度为6.25d。一般受力筋弯钩增加长度计算表l根据以上图形中的结论，可整理成如下表格：一个（）级钢筋弯钩增加长度（钢筋直径d）钢筋类别弯钩增加长度18013590级钢筋6.25d4.90d3.50d级钢筋无无x+2.90dx+0.93d备注x为为平直段平直段长长度，按度，按设计设计要求取定。要求取定。5.箍筋调整值l为了箍筋计算方便，一般将箍筋弯钩增长值和量度差值两项合并成一项为箍筋调整值，见表4.7。计算时，将箍筋外包尺寸加上箍筋调整值即为箍筋下料长度。箍筋调整值 6.钢筋下料长度计算l直钢筋下料长度直构件长度保护层厚度（末端弯钩增加长度）l弯起钢筋下料长度直段长度斜段长度弯折量度差值（末端弯钩增加长度）l箍筋断料长度周长弯钩长度（11.9d*2）l箍筋下料长度周长弯钩增加值-量度差值 =周长+（x+2.90d)*2-2d*3 =周长+(10d+2.9d)*2-6*d =周长+25.8*d-6*d 周长+20*d 预算7.流水段的概念、步骤l概念：流水施工为工程项目组织实施的一种管理形式，就是由固定组织的工人在若干个工作性质相同的施工环境中依次连续地工作的一种施工组织方法。工程施工中，可以采用依次施工(亦称顺序施工法)、平行施工和流水施工等组织方式。对于相同的施工对象，当采用不同的作业组织方法时，其效果也各不相同。l步骤：将拟建工程项目的全部建造过程，在工艺上分解为若干个施工过程，在平面上划分为若干个施工段，在竖向上划分为若干个施工层，然后按照施工过程组建专业工作队(或组)，并使其按照规定的顺序依次连续地投入到各施工段，完成各个施工过程。当分层施工时，第一施工层各个施工段的相应施工过程全部完成后，专业工作队依次、连续地投入到第二、第三、第n施工层，有节奏、均衡、连续地完成工程项目的施工全过程，这种施工组织方式称为流水施工。流水施工的优点l各工作队可以实行专业化施工，因而为工人提高技术熟练程度以及改进操作方法和生产工具创造了有利条件，可充分提高劳动生产率。劳动生产率得到提高，相应可以减少工人人数和临时设施数量，从而可以节约投资，降低成本；同时专业化施工，有助于保证工程质量。流水段钢筋算法翻样的步骤翻样的结果翻样技能培训构件的翻样培训翻样计算与预算的差别钢筋施工翻样业务学习构件的翻样培训l一.基础钢筋翻样培训l二.柱钢筋翻样培训l三.墙钢筋翻样培训l四.梁钢筋翻样培训l五.板钢筋翻样培训l六.楼梯钢筋翻样培训体会手工翻样的慢与累本节结束 谢谢大家谢谢大家体会手工翻样的慢与累体会手工翻样的慢与累l1、翻样比钢筋算量麻烦l2、自己不专业，经常出错l3、计算时，不会判断，经常出错l4、翻样太累了，很难。并且手工计算，很麻烦，容易出错。判断断点很难。l5、手算时候，画出示意图，比较形象，容易计算。所以，软件在很大程度上自我介绍 马亚丰工程施工事业本部电话：电话：[phone] QQ15801395139 QQ：909556976909556976所学专业：职高（建筑工程）所学专业：职高（建筑工程）从业年限：从业年限：2525年年使用过的软件：使用过的软件：CACCAC、GGJGGJ、GFY2012GFY2012 目前使用软件：目前使用软件：GFY2014GFY2014 、GGM2014GGM2014使用软件年限：使用软件年限：GFYGFY有有2 2年，年，GGMGGM近近1 1年年1 1、19881988年年19931993年保定市第三建筑工程公司年保定市第三建筑工程公司2 2、19941994年年20012001年在北京城乡恒万实业有限年在北京城乡恒万实业有限公司公司3 3、20022002年年20072007年在河北建设集团有限公司年在河北建设集团有限公司北京公司北京公司4 4、20082008年年20092009年在北京城建八公司年在北京城建八公司5 5、20102010年年20142014年年4 4月月1515日在上海宝冶集团日在上海宝冶集团 有限公司有限公司6 6、20142014年年4 4月月2222日入职广联达软件股份日入职广联达软件股份 有限公司有限公司
