上海应用技术学院 课程设计专用纸

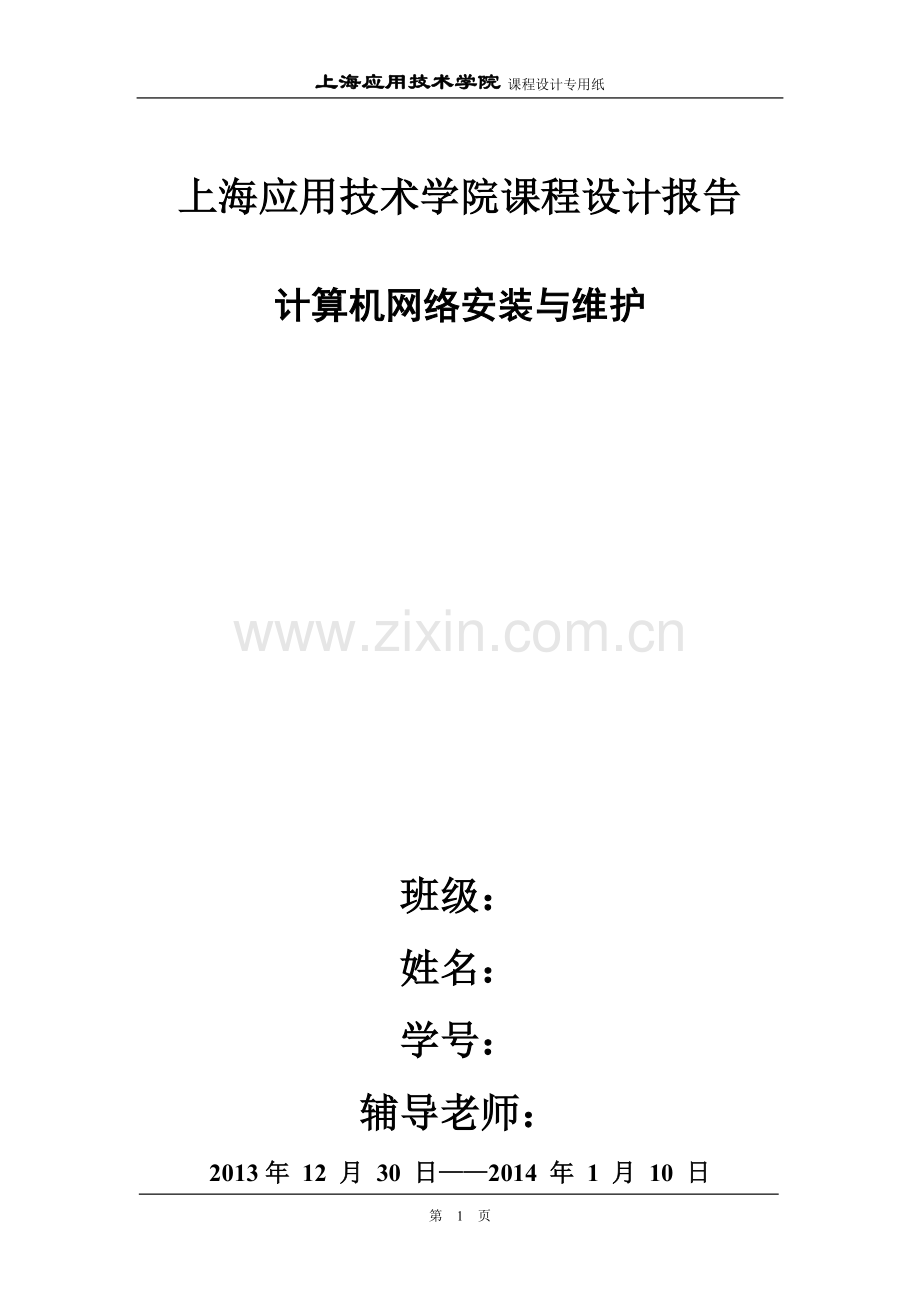

上海应用技术学院课程设计报告

计算机网络安装与维护

班级：
姓名：
学号：
辅导老师：
2013年 12 月 30 日——2014 年 1 月 10 日

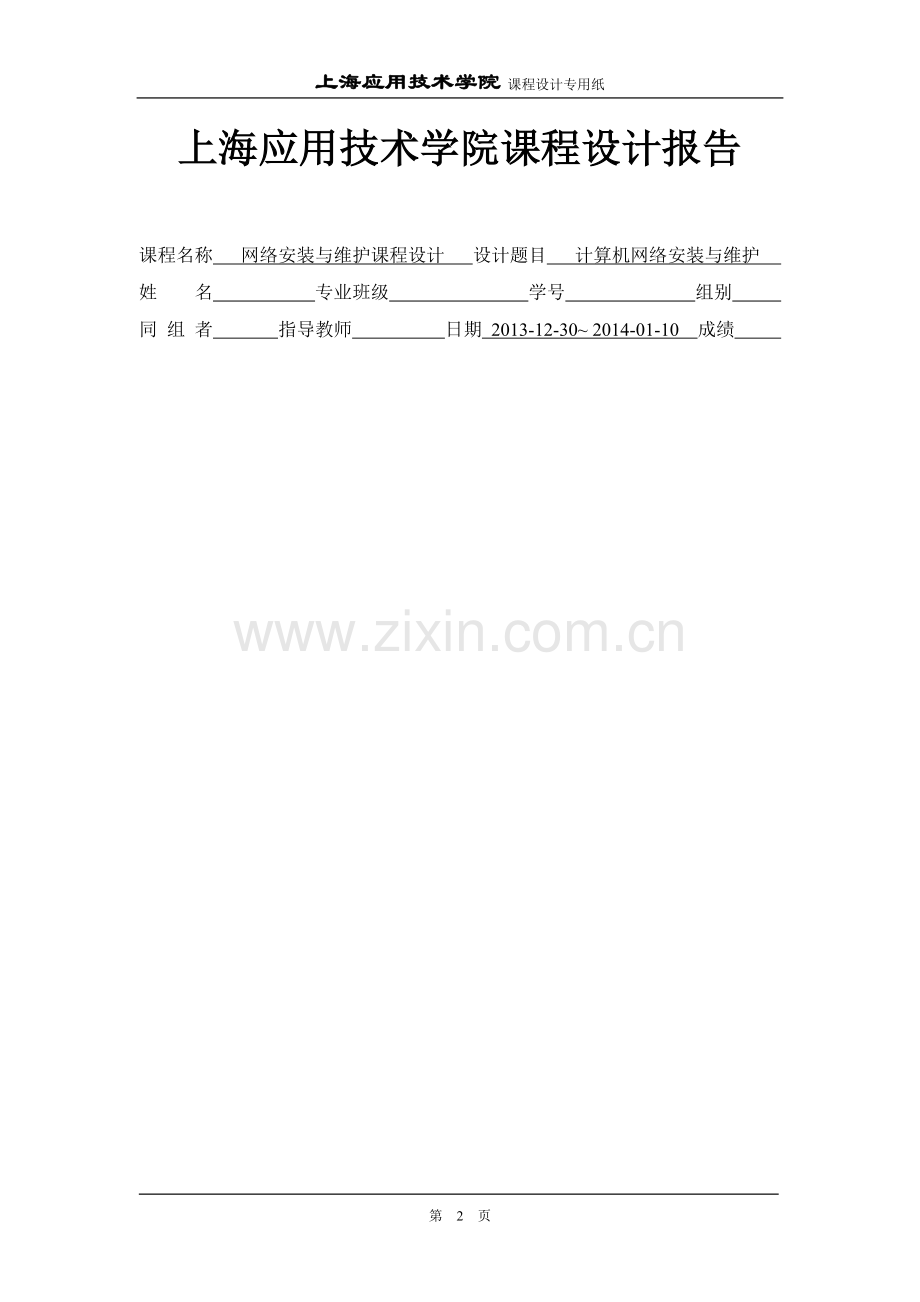

上海应用技术学院课程设计报告

课程名称 网络安装与维护课程设计 设计题目 计算机网络安装与维护
姓 名 专业班级 学号 组别
同 组 者 指导教师 日期 2013-12-30~ 2014-01-10 成绩

目录

1 目的及要求 6
1.1 综合实验一 路由器和交换器 6
1.1.1 实验1 路由器静态路由配置 6
1.1.2 实验2 路由器RIP和EIGRP协议配置 6
1.1.3 实验3 路由器OSPF协议配置 6
1.1.4 实验4 交换机VLAN、VTP、TRUNK 6
1.1.5 实验5 远程访问PPP、CHAP 6
1.1.6 实验6 ISDN传统DDR配置 6
1.1.7 实验7 ISDN拨号原型配置 6
1.1.8 实验8 帧中继配 6
1.2 综合实验二 小型局域网络设计 6
1.2.1 实验目的 6
1.2.2 预习与参考 6
1.2.3 设计指标 7
1.2.4 实验要求（设计要求） 7
1.2.5 实验报告要求 7
2 课程设计内容说明 9
2.1 实验1 路由器静态路由配置 9
2.1.1 网络拓扑图 9
2.1.2 R1设置 9
2.1.3 R2设置 10
2.1.4 PC1设置 11
2.1.5 Ping 192.168.1.1 12
2.1.6 PC2设置 12
2.1.7 R1测试静态路配置结果 13
2.1.8 R2测试静态路配置结果 14
2.1.9 Ping 192.168.2.2 15
2.1.10 Ping 192.168.2.2 15
2.2 实验2 路由器RIP和EIGRP协议配 17
2.2.1 网络拓扑图 17
2.2.2 PC1设置 17
2.2.3 PC2设置 18
2.2.4 PC3设置 19
2.2.5 PC4设置 20
2.2.6 Router1配置 21
2.2.7 Router2配置 22
2.2.8 Router3配置 23
2.2.9 Router4配置 25
2.2.10 PC1 ping PC2、PC3、PC4 26
2.2.11 PC2 ping PC1、PC3、PC4 26
2.2.12 PC3 ping PC1、PC2、PC 4 27
2.2.13 PC4ping PC1、PC2、PC3 27
2.3 实验3 路由器OSPF协议配置 29
2.3.1 网络拓扑图 29
2.3.2 Router1配置 29
2.3.3 Router2配置 30
2.3.4 Router3配置 31
2.3.5 Router4配置 33
2.4 实验4 交换机VLAN、VTP、TRUNK 34
2.4.1 网络拓扑图 34
2.4.2 Switch1配置 34
2.4.3 Switch2配置 36
2.4.4 Switch2配置 38
2.4.5 Switch1配置 39
2.4.6 PC1 ping PC2、PC3、PC4 39
2.4.7 PC2 ping PC1、PC3、PC4 40
2.4.8 PC3 ping PC1、PC2、PC4 40
2.4.9 PC4ping PC1、PC2、PC3 41
2.5 实验5 远程访问PPP、CHAP 42
2.5.1 网络拓扑图 42
2.5.2 Router1配置 42
2.5.3 Router2配置 43
2.5.4 Router1 ppp配置 44
2.5.5 Router2 ppp配置 45
2.5.6 选择R1按步骤测试的结果输出 45
2.6 实验6 ISDN传统DDR配置 48
2.6.1 网络拓扑图 48
2.6.2 ISDN参数配置对话框 48
2.6.3 Router1配置 48
2.6.4 Router2配置 49
2.6.5 Router1配置ISDN Legacy DDR 50
2.6.6 Router2配置ISDN Legacy DDR 51
2.6.7 Router1测试ISDN Legacy DDR的输出 52
2.7 实验7 ISDN拨号原型配置 54
2.7.1 网络拓扑图 54
2.7.2 ISDN参数配置对话框 54
2.7.3 Router1配置 54
2.7.4 Router2配置 55
2.7.5 Router1配置ISDN Dialer Profiles 56
2.7.6 Router2配置ISDN Dialer Profiles 58
2.7.7 Router1测试ISDN Dialer Profiles的输出 59
2.8 实验8 帧中继配置 61
2.8.1 网络拓扑图 61
2.8.2 选择连接接口 61
2.8.3 帧中继的DLCI参数设置 61
2.8.4 Router1配置 62
2.8.5 Router2配置 63
2.8.6 测试帧中继 64
R1#ping 192.168.0.2 64
2.9 综合实验二 小型局域网络设计 66
2.9.1 网络拓扑图 66
2.9.2 Router0配置 66
2.9.3 Switch0 66
2.9.4 Switch1 71
2.9.5 Switch 2 74
2.9.6 Switch 3 76
2.9.7 Switch 4 79
2.9.8 Switch 5 81
3 结论及体会 85
参考文献 89
附录 90

1 目的及要求
1.1 综合实验一 路由器和交换器
1.1.1 实验1 路由器静态路由配置
通过静态路由配置实现路由间的通信
1.1.2 实验2 路由器RIP和EIGRP协议配置
通过采用RIP或者EIGRP协议来实现路由器下方的计算机间的通信
1.1.3 实验3 路由器OSPF协议配置
通过OSPF协议来实现路由间的通信
1.1.4 实验4 交换机VLAN、VTP、TRUNK

1.1.5 实验5 远程访问PPP、CHAP

1.1.6 实验6 ISDN传统DDR配置

1.1.7 实验7 ISDN拨号原型配置

1.1.8 实验8 帧中继配

1.2 综合实验二 小型局域网络设计
1.2.1 实验目的
1.2.1.1 设计一个小型网络，培养学生对综合运用网络基本知识，查找网络设备技术资料，设计和组建小型网络系统的能力。
1.2.1.2 熟练使用visio2003
1.2.2 预习与参考
1.2.2.1 了解网络综合布线系统的概念。
1.2.2.2 掌握路由器、交换机等网络设备的原理和设置方法、设置命令
1.2.2.3 掌握虚拟局域网的概念和网络访问权限的控制和设置命令。
1.2.3 设计指标
1.2.3.1 小型网络中共接入80用户，分成4个用户组，每组20用户。每个组一个虚拟局域网，用户之间使用100M网络连接。
1.2.3.2 办公楼为五层，每层8～12房间。按照网络布线系统要求，每个楼层一个二层网络交换机，楼层平面之间通过一个二层或三层网络交换机连接。
1.2.3.3 所有用户通过路由器连接外部网络，仅可以访问外部网络的WWW、FTP和电子邮件业务，外部网络用户不能访问网络内部用户。
1.2.3.4 考虑网络规划的可比性，路由器使用Cisco 2800系列，交换机使用Cisco 2900系列设备，其它设备在保证一定质量条件下，尽量降低成本。

1.2.4 实验要求（设计要求）
设计一个小型办公楼网络，网络中用户分为若干部门（用户组），各组用户可能分布在不同楼层，每个楼层中可能有不同部门。要求这些部门内部可以互相通信，部门之间要保持相对独立和一定的信息安全。所有用户以100M网络速度接入网络，和外部网络连接。
1.2.4.1 设计网络拓扑结构
1.2.4.2 制定网络方案
1.2.4.3 选择网络设备类型
1.2.4.4 确定设备数量

1.2.5 实验报告要求
1.2.5.1 分析用户需求，设计网络拓扑结构，制定网络布线方案。
1.2.5.2 选择路由器、交换机设备类型，确定设备数量。

2 课程设计内容说明
2.1 实验1 路由器静态路由配置
2.1.1 网络拓扑图

2.1.2 R1设置

Router>enable
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#host R1
R1(config)#ena se c1
R1(config)#line vty 0 4
R1(config-line)#pass c2
R1(config-line)#int eth 0
R1(config-if)#ip add 192.168.1.1 255.255.255.0
R1(config-if)#no shut
%LINK-3-UPDOWN: Interface Ethernet0, changed state to up
R1(config-if)#int se 0
R1(config-if)#ip add 10.0.0.1 255.0.0.0
R1(config-if)#no shut
%LINK-3-UPDOWN: Interface Serial0, changed state to up
%LINK-3-UPDOWN: Interface Serial0, changed state to down
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0, changed state to down
R1(config-if)#end
R1#copy run start
Destination filename [startup-config]?
Building configuration...
[OK]

R1#conf t
Enter configuration commands, one per line. End with CNTL/Z.
R1(config)#int se 0
R1(config-if)#clock rate 64000
R1(config-if)#no shut
R1(config-if)#exit
R1(config)#exit

2.1.3 R2设置

Press Enter to Start

Router>enable
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#host R2
R2(config)#line vty 0 4
R2(config-line)#pass c2
R2(config-line)#int eth 0
R2(config-if)#ip add 192.168.2.1 255.255.255.0
R2(config-if)#no shut
%LINK-3-UPDOWN: Interface Ethernet0, changed state to up
R2(config-if)#int se 0
R2(config-if)#ip add 10.0.0.1 255.0.0.0
R2(config-if)#clock rate 64000
R2(config-if)#no shut
%LINK-3-UPDOWN: Interface Serial0, changed state to up
R2(config-if)#end
R2#copy run start
Destination filename [startup-config]?
Building configuration...
[OK]

2.1.4 PC1设置

2.1.5 Ping 192.168.1.1

2.1.6 PC2设置

2.1.7 R1测试静态路配置结果

R1#conf t
Enter configuration commands, one per line. End with CNTL/Z.
R1(config)#ip route 192.168.2.0 255.255.255.0 10.0.0.2
ip route 目的网络 子网掩码 下一个跳路由器的IP
R1(config)#end
R1#copy run start
Destination filename [startup-config]?
Building configuration...
[OK]

R1#show ip route
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate default
U - per-user static route

Gateway of last resort is not set

C 192.168.1.0 is directly connected, Ethernet0
C 10.0.0.0 is directly connected, Serial0
S 192.168.2.0 [1/0] via 10.0.0.2

2.1.8 R2测试静态路配置结果

R2#conf t
Enter configuration commands, one per line. End with CNTL/Z.
R2(config)#ip route 192.168.1.0 255.255.255.0 10.0.0.1
ip route 目的网络 子网掩码 下一个跳路由器的IP
R2(config)#end
R2#copy run start
Destination filename [startup-config]?
Building configuration...
[OK]

R2#show ip route
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate default
U - per-user static route

Gateway of last resort is not set

C 192.168.2.0 is directly connected, Ethernet0
C 10.0.0.0 is directly connected, Serial0
S 192.168.1.0 [1/0] via 10.0.0.1

2.1.9 Ping 192.168.2.2
tracert 192.168.2.2

2.1.10 Ping 192.168.2.2
tracert 192.168.2.2

2.2 实验2 路由器RIP和EIGRP协议配
2.2.1 网络拓扑图

2.2.2 PC1设置

2.2.3 PC2设置

2.2.4 PC3设置

2.2.5 PC4设置

2.2.6 Router1配置

Router>
Router>enable
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int e0
Router(config-if)#ip add 160.10.1.1 255.255.255.0
Router(config-if)#no shut
%LINK-3-UPDOWN: Interface Ethernet0, changed state to up
Router(config-if)#exit
Router(config)#int s0
Router(config-if)#ip add 175.10.1.1 255.255.255.0
Router(config-if)#clock rate 64000
Router(config-if)#no shut
%LINK-3-UPDOWN: Interface Serial0, changed state to up
Router(config-if)#exit
%LINK-3-UPDOWN: Interface Serial0, changed state to down
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0, changed state to down
Router(config)#router rip
Router(config-router)#router eigrp 10
Router(config-router)#exit
Router(config)#int e1
Router(config-if)#ip add 161.10.1.1 255.255.255.0
Router(config-if)#no shut
%LINK-3-UPDOWN: Interface Ethernet1, changed state to up
Router(config-if)#exit
Router(config)#router rip
Router(config-router)#network 160.10.1.0
Router(config-router)#network 175.10.1.0
Router(config-router)#network 161.10.1.0
2.2.7 Router2配置

Press Enter to Start

Router>
Router>enable
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int e0
Router(config-if)#ip add 160.10.1.2 255.255.255.0
Router(config-if)#no shut
%LINK-3-UPDOWN: Interface Ethernet0, changed state to up
Router(config-if)#exit
Router(config)#int e1
Router(config-if)#ip add 162.10.1.1 255.255.255.0
Router(config-if)#no shut
%LINK-3-UPDOWN: Interface Ethernet1, changed state to up
Router(config-if)#exit
Router(config)#router eigrp 10
Router(config-router)#router rip
Router(config-router)#network 160.10.1.0
Router(config-router)#network 162.10.1.0
2.2.8 Router3配置

Press Enter to Start

Router>enable
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int s0
Router(config-if)#ip add 175.10.1.2 255.255.255.0
Router(config-if)#clock rate 64000
Router(config-if)#no shut
%LINK-3-UPDOWN: Interface Serial0, changed state to up
Router(config-if)#exit
%LINK-3-UPDOWN: Interface Serial0, changed state to down
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0, changed state to down
Router(config)#int s1
Router(config-if)#ip add 180.10.1.1 255.255.255.0
Router(config-if)#clock rate 64000
Router(config-if)#no shut
%LINK-3-UPDOWN: Interface Serial1, changed state to up
Router(config-if)#exit
%LINK-3-UPDOWN: Interface Serial1, changed state to down
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial1, changed state to down
Router(config)#int e0
Router(config-if)#ip add 163.10.1.1 255.255.255.0
Router(config-if)#no shut
%LINK-3-UPDOWN: Interface Ethernet0, changed state to up
Router(config-if)#exit
Router(config)#router eigrp 10
Router(config-router)#router rip
Router(config-router)#network 175.10.1.0
Router(config-router)#network 180.10.1.0
Router(config-router)#network 163.10.1.0

2.2.9 Router4配置

Press Enter to Start

Router>enable
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int s0
Router(config-if)#ip add 180.10.1.2 255.255.255.0
Router(config-if)#no shut
%LINK-3-UPDOWN: Interface Serial0, changed state to up
Router(config-if)#exit
%LINK-3-UPDOWN: Interface Serial0, changed state to down
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0, changed state to down
Router(config)#int e0
Router(config-if)#ip add 164.10.1.1 255.255.255.0
Router(config-if)#clock rate 64000
Router(config-if)#no shut
%LINK-3-UPDOWN: Interface Ethernet0, changed state to up
Router(config-if)#exit
Router(config)#router eigrp 10
Router(config-router)#router rip
Router(config-router)#network 180.10.1.0
Router(config-router)#network 164.10.1.0

2.2.10 PC1 ping PC2、PC3、PC4
Ping 162.10.1.2
Ping 162.10.1.3
Ping 162.10.1.4

2.2.11 PC2 ping PC1、PC3、PC4
Ping 162.10.1.1
Ping 162.10.1.3
Ping 162.10.1.4

2.2.12 PC3 ping PC1、PC2、PC 4
Ping 162.10.1.1
Ping 162.10.1.2
Ping 162.10.1.4

2.2.13 PC4ping PC1、PC2、PC3
Ping 162.10.1.1
Ping 162.10.1.2
Ping 162.10.1.3

2.3 实验3 路由器OSPF协议配置
2.3.1 网络拓扑图

2.3.2 Router1配置

Press Enter to Start

Router>
Router>enable
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int e0
Router(config-if)#ip add 160.10.1.1 255.255.255.0
Router(config-if)#no shut
%LINK-3-UPDOWN: Interface Ethernet0, changed state to up
Router(config-if)#exit
Router(config)#int s0
Router(config-if)#ip add 175.10.1.1 255.255.255.0
Router(config-if)#clock rate 64000
Router(config-if)#no shut
%LINK-3-UPDOWN: Interface Serial0, changed state to up
Router(config-if)#exit
%LINK-3-UPDOWN: Interface Serial0, changed state to down
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0, changed state to down
Router(config)#int e1
Router(config-if)#ip add 161.10.1.1 255.255.255.0
Router(config-if)#no shut
%LINK-3-UPDOWN: Interface Ethernet1, changed state to up
Router(config-if)#exit
Router(config)#router ospf 100
Router(config-router)#network 160.10.1.0 0.0.0.255 area 0
Router(config-router)#network 175.10.1.0 0.0.0.255 area 0
Router(config-router)#network 161.10.1.0 0.0.0.255 area 0
2.3.3 Router2配置

Press Enter to Start

Router>enable
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int e0
Router(config-if)#ip add 160.10.1.2 255.255.255.0
Router(config-if)#no shut
%LINK-3-UPDOWN: Interface Ethernet0, changed state to up
Router(config-if)#exit
Router(config)#int e1
Router(config-if)#ip add 162.10.1.1 255.255.255.0
Router(config-if)#no shut
%LINK-3-UPDOWN: Interface Ethernet1, changed state to up
Router(config-if)#exit
Router(config)#router ospf 100
Router(config-router)#network 160.10.1.0 0.0.0.255 area 0
Router(config-router)#network 162.10.1.0 0.0.0.255 area 0

2.3.4 Router3配置

Press Enter to Start

Router>enable
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int s0
Router(config-if)#ip add 175.10.1.2 255.255.255.0
Router(config-if)#clock rate 64000
Router(config-if)#no shut
%LINK-3-UPDOWN: Interface Serial0, changed state to up
Router(config-if)#exit
Router(config)#int s1
Router(config-if)#ip add 180.10.1.1 255.255.255.0
Router(config-if)#clock rate 64000
Router(config-if)#no shut
%LINK-3-UPDOWN: Interface Serial1, changed state to up
Router(config-if)#exit
%LINK-3-UPDOWN: Interface Serial1, changed state to down
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial1, changed state to down
Router(config)#int e0
Router(config-if)#ip add 163.10.1.1 255.255.255.0
Router(config-if)#no shut
%LINK-3-UPDOWN: Interface Ethernet0, changed state to up
Router(config-if)#exit
Router(config)#router ospf 100
Router(config-router)#network 175.10.1.0 0.0.0.255 area 0
Router(config-router)#network 180.10.1.0 0.0.0.255 area 0
Router(config-router)#network 163.10.1.0 0.0.0.255 area 0
2.3.5 Router4配置

Press Enter to Start

Router>enable
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int s0
Router(config-if)#ip add 180.10.1.2 255.255.255.0
Router(config-if)#clock rate 64000
Router(config-if)#no shut
%LINK-3-UPDOWN: Interface Serial0, changed state to up
Router(config-if)#exit
Router(config)#int e0
Router(config-if)#ip add 164.10.1.1 255.255.255.0
Router(config-if)#no shut
%LINK-3-UPDOWN: Interface Ethernet0, changed state to up
Router(confi
