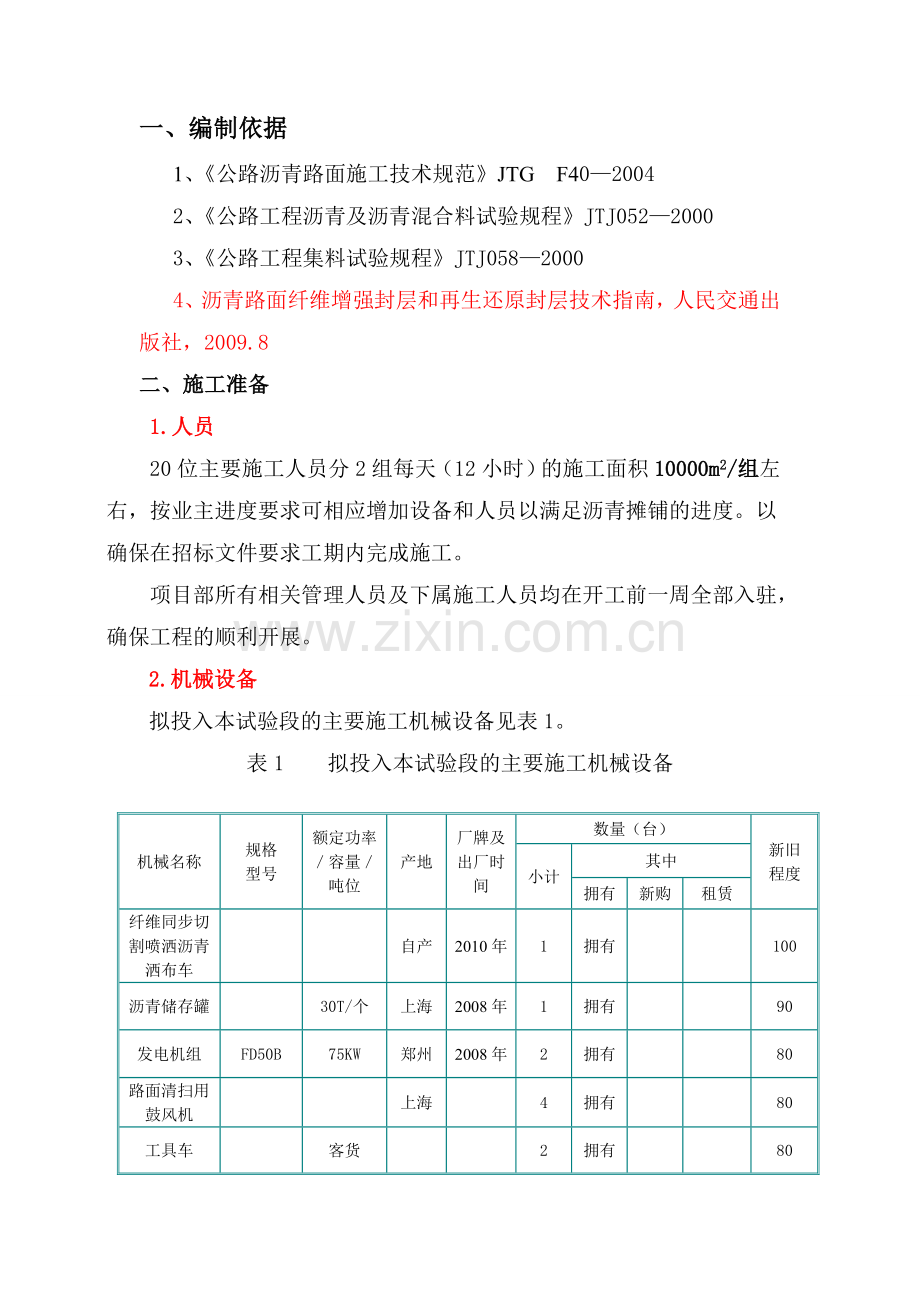

纤维增强封层施工方案.doc

纤维增强封层施工方案

一、编制依据
1、《公路沥青路面施工技术规范》JTG F40—2004
2、《公路工程沥青及沥青混合料试验规程》JTJ052—2000
3、《公路工程集料试验规程》JTJ058—2000
4、沥青路面纤维增强封层和再生还原封层技术指南，人民交通出版社，2009.8
二、施工准备
1.人员
20位主要施工人员分2组每天（12小时）的施工面积10000m2/组左右，按业主进度要求可相应增加设备和人员以满足沥青摊铺的进度。以确保在招标文件要求工期内完成施工。
项目部所有相关管理人员及下属施工人员均在开工前一周全部入驻，确保工程的顺利开展。
2.机械设备
拟投入本试验段的主要施工机械设备见表1。
表1 拟投入本试验段的主要施工机械设备
机械名称
规格
型号
额定功率／容量／吨位
产地
厂牌及出厂时间
数量（台）
新旧
程度
小计
其中
拥有
新购
租赁
纤维同步切割喷洒沥青洒布车

自产
2010年
1
拥有

100
沥青储存罐

30T/个
上海
2008年
1
拥有

90
发电机组
FD50B
75KW
郑州
2008年
2
拥有

80
路面清扫用鼓风机

上海

4
拥有

80
工具车

客货

2
拥有

80
3.选用材料
（1）改性乳化沥青
纤维增强下封层采用AWP-1000改性乳化沥青，乳液洒布量为2.0-2.4kg/m2（相当于沥青用量不小于1.00 kg/m2）。
改性乳化沥青技术要求按照表2的内容要求。
表2 AWP-1000改性乳化沥青技术要求

项 目
技术要求
标准粘度C25.3 S
10~25
蒸发残留物含量 %
≥50
蒸发残留物性质
针入度(25℃)， 1/10 mm
80~130
延度（5℃，5cm/min）cm
≥40
常温贮存稳定性（5d） %
≤5
改性乳化沥青，每批或每100t对所需检验项目检测其技术指标，并且及时提交监理工程师审查每次取样试验的分析结果,按照表3所示的检验项目检测其技术指标，并及时提交监理工程师审查每次取样试验的分析结果。

表3 改性乳化沥青质量检验内容与要求
材料
改性乳化沥青(蒸发残留物)
检查项目
残留分含量
针入度
软化点
延 度
溶解度
检查频度
100T/次
备 注
施工前，对改性乳化沥青按表1进行全项检测，施工过程中按本表检测
（2）玻璃纤维
选用E型无碱玻璃纤维无捻粗砂，单纤直径：13微米，浸润剂类型：硅烷，纤维碱含量：<0.5％。玻璃纤维也应符合《玻璃纤维无捻粗纱》GB/T18369-2001标准,检测内容与要求见表4。
表4 玻璃纤维质量检验内容与要求
Tex
灼伤损失
含水量
硬挺度
分散性
2400+10%
0.8
0.1
≥140
≥95％
本工程选用圣戈班进口无碱玻璃纤维，单位面积用量为100-130g/m2。
（3）碎石
在改性乳化沥青纤维同步喷层上撒布粒径为5mm-10mm的单粒径碎石，用量为满铺数量的70％～80％。其质量应符合《公路沥青路面施工技术规范（JTG F40-2004）》的要求。

三、施工方案
纤维封层是指一台设备同时洒布沥青和玻璃纤维，然后在其上面撒布骨料形成新的磨耗层或者应力吸收中间层的一种新工艺，破碎后的纤维细丝形成均匀的乱相网状结构，与沥青结合，极大的增加了沥青粘结层的强度，有效地阻止基面层上的裂缝或路基裂缝反射到上覆层，也可阻止上部应力裂缝与下部互联。
本工程全部采用机械化施工，采用全电脑控制纤维同步切割沥青喷洒车或纤维同步切割沥青喷洒装置，采用碎石封层车撒布碎石。以充分发挥机械化优势,提高工作效率和保证工程质量。
1、施工工序及技术要求
（1）施工工序
洒布纤维增强下封层、碎石

养生、交通管制

清扫基面表面

（2）喷洒工作开始前1天报经监理工程师批准。在未批准前不准进行下封层施工。
（3）洒布时气温不低于10℃，风速适度。下雨或浓雾天气不得施工。
（4）基面清扫干净，覆盖层铺筑前24h内,采用纤维增强全智能沥青喷洒车同步喷洒纤维增强下封层，或使用纤维同步切割喷涂技术喷洒纤维增强下封层。
（5）沥青洒布车配备适用于不同稠度沥青喷洒用的喷嘴及手工使用喷枪，在沥青洒布车喷不到的地方采用手工喷洒。
（6）正式施工前，先选择长度不小于200m的段落进行试喷洒，以检验纤维增强全智能沥青喷洒车是否运行正常，计量是否准确。
（7）洒布5-10mm碎石，定期检查碎石撒布量，保证碎石覆盖率70-80%的要求。
（8）碎石洒布车应连续、均匀行驶，尽量避免停机，避免忽快忽慢，以利于保障沥青厚度和石料的均匀性。按《公路路基路面现场测试规程》（JTJ059-95）中有关要求和方法检测洒布用量，保证纤维增强下封层洒布量符合设计要求,每次检测不少于3处。
（9）纤维增强下封层洒布后，严禁其它车辆与机械通行，混合料运输车在纤维增强下封层上的行驶速度不得高于10Km/h。
（10）保护喷洒区附近的结构物和树木表面，以免溅上沥青受到污染，当其受到污染时，及时进行清除。
2、质量检验
（1）基本要求
● 材料符合设计和施工规范要求，洒布的沥青材料必须在规定的温度范围内储存、运输和洒布，不得受杂质污染。
● 储存、运输的方法、洒布机械等符合规范要求，并保持清洁和良好工作状态。
● 洒布设备的有关仪表在使用前进行校验。
● 洒布前，将上一结构层的表面杂物清扫干净。符合检验评定标准各项指标的要求。
● 在规定气候条件下洒布。
（2）外观鉴定
● 洒布均匀，无漏洒或滴漏油集中现象。
● 洒布沥青不得污染构造物和树木。
● 洒布表面按规定进行养护和限制交通，无粘起、脱落或被尘土、泥砂污染。

（3）检测项目
纤维增强下封层检测项目见表5。
表5 纤维增强下封层检测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
1
沥青用量
（㎏/㎡）
+ 10%
按（T0982）或规定的其他方法：
每100米测2处
2
喷洒温度（℃）
在规定范围内
温度计：每（车）作业段2处
3
宽 度（m）
不小于设计值
米尺：每100m测4处
4
纤维用量
（㎏/㎡）
+ 10%
参照（T0982）或规定的其他方法：
每100米测2处
5
纤维长度
（mm）
+ 10%
游标卡尺
