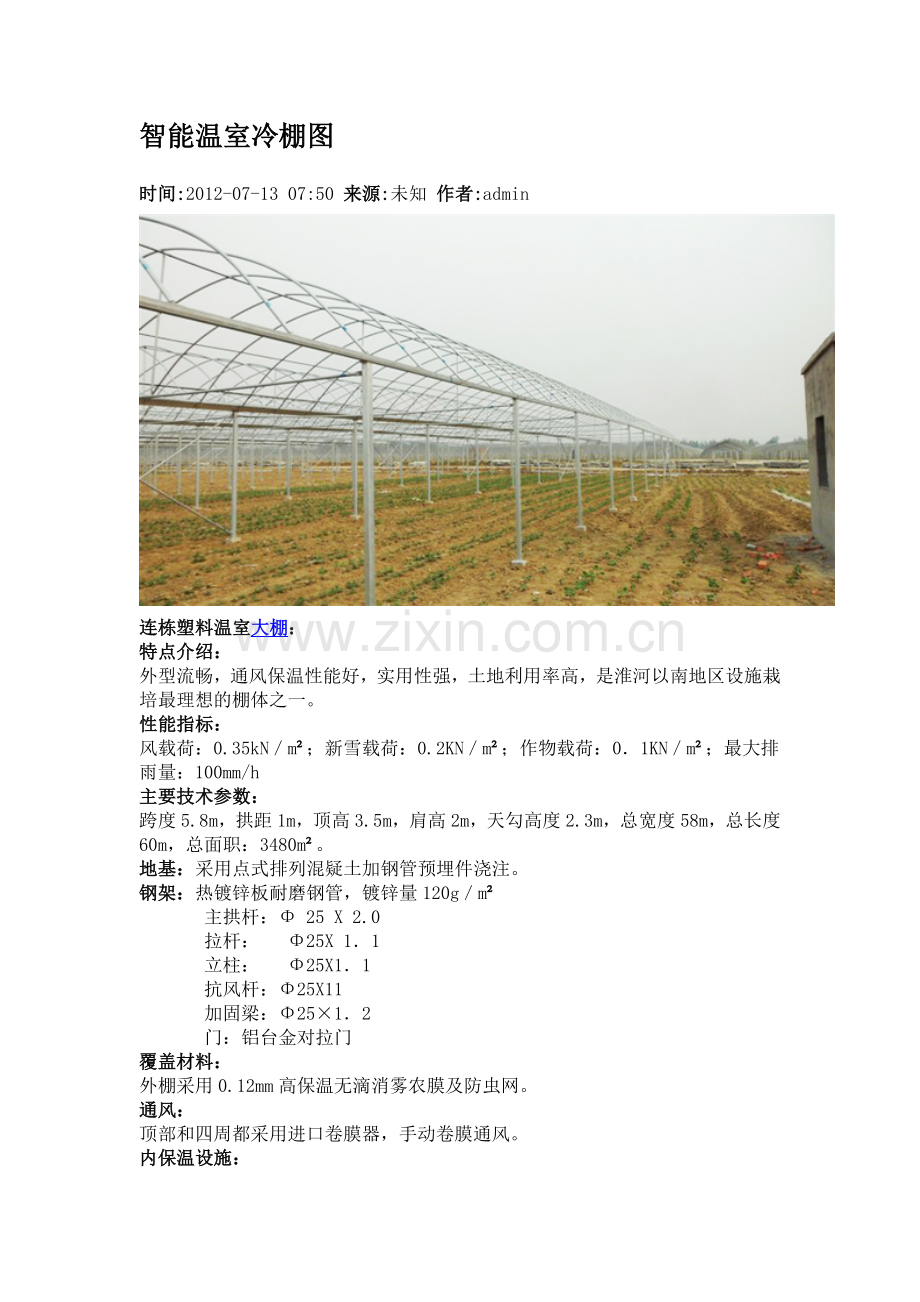

智能温室冷棚图
时间:2012-07-13 07:50 来源:未知 作者:admin
连栋塑料温室大棚：
特点介绍：
外型流畅，通风保温性能好，实用性强，土地利用率高，是淮河以南地区设施栽培最理想的棚体之一。
性能指标：
风载荷：0.35kN／m²；新雪载荷：0.2KN／m²；作物载荷：0．1KN／m²；最大排雨量：100mm/h
主要技术参数：
跨度5.8m，拱距1m，顶高3.5m，肩高2m，天勾高度2.3m，总宽度58m，总长度60m，总面职：3480m²。
地基：采用点式排列混疑土加钢管预埋件浇注。
钢架：热镀锌板耐磨钢管，镀锌量120g／m²
    主拱杆：Φ 25 X 2.0
    拉杆：  Φ25X 1．1
    立柱：  Φ25X1．1
    抗风杆：Φ25X11
    加固梁：Φ25×1．2
    门：铝台金对拉门
覆盖材料：
外棚采用0.12mm高保温无滴消雾农膜及防虫网。
通风：
顶部和四周都采用进口卷膜器，手动卷膜通风。
内保温设施：

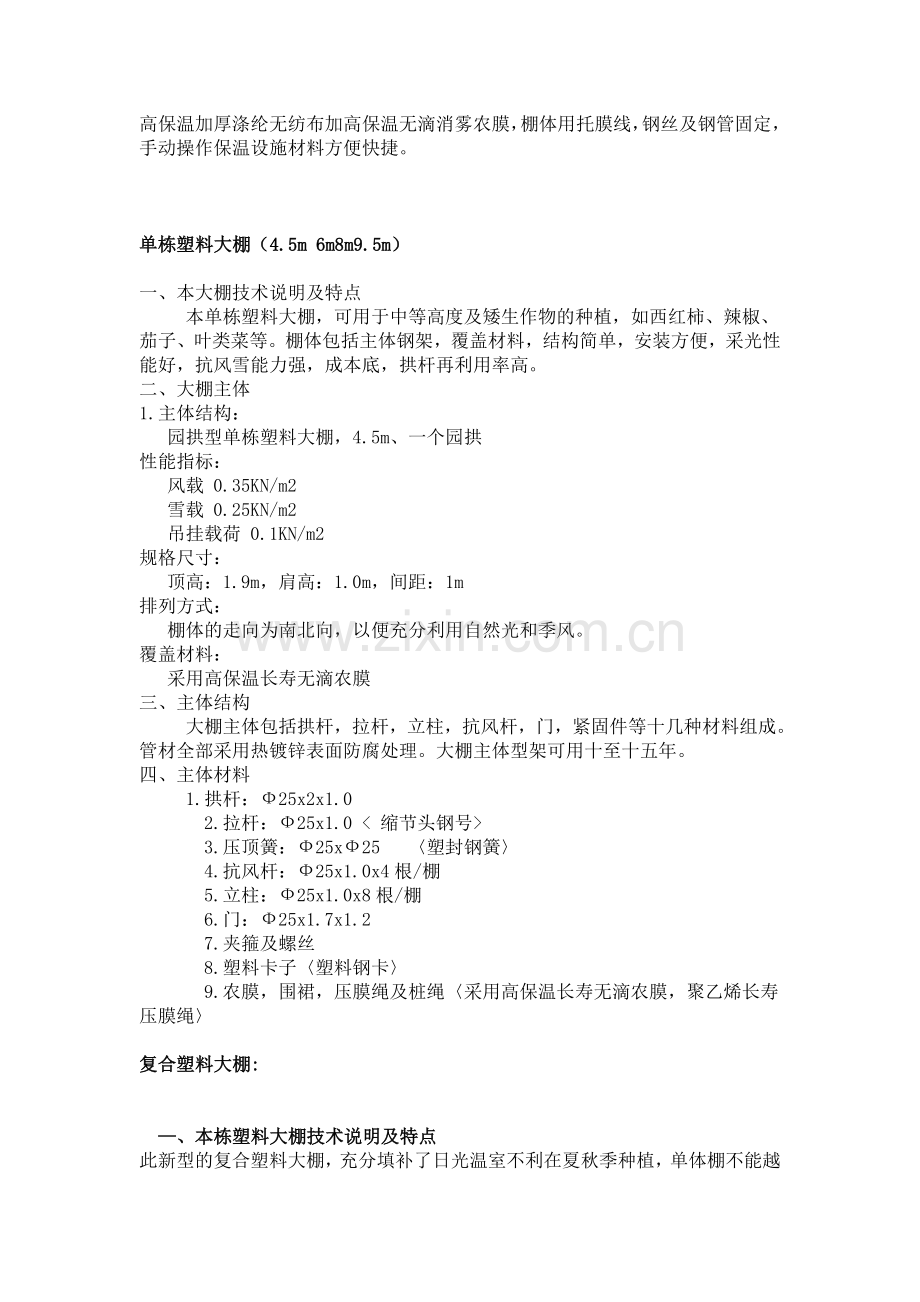

高保温加厚涤纶无纺布加高保温无滴消雾农膜，棚体用托膜线，钢丝及钢管固定，手动操作保温设施材料方便快捷。

单栋塑料大棚（4.5m 6m8m9.5m）

一、本大棚技术说明及特点
   本单栋塑料大棚，可用于中等高度及矮生作物的种植，如西红柿、辣椒、茄子、叶类菜等。棚体包括主体钢架，覆盖材料，结构简单，安装方便，采光性能好，抗风雪能力强，成本底，拱杆再利用率高。
二、大棚主体
1.主体结构：
  园拱型单栋塑料大棚，4.5m、一个园拱
性能指标：
  风载 0.35KN/m2
  雪载 0.25KN/m2
  吊挂载荷 0.1KN/m2
规格尺寸：
  顶高：1.9m，肩高：1.0m，间距：1m
排列方式：
  棚体的走向为南北向，以便充分利用自然光和季风。
覆盖材料：
  采用高保温长寿无滴农膜
三、主体结构
   大棚主体包括拱杆，拉杆，立柱，抗风杆，门，紧固件等十几种材料组成。管材全部采用热镀锌表面防腐处理。大棚主体型架可用十至十五年。
四、主体材料
   1.拱杆：Ф25x2x1.0
    2.拉杆：Ф25x1.0 < 缩节头钢号>
    3.压顶簧：Ф25xФ25  〈塑封钢簧〉
    4.抗风杆：Ф25x1.0x4根/棚
    5.立柱：Ф25x1.0x8根/棚
    6.门：Ф25x1.7x1.2
    7.夹箍及螺丝
    8.塑料卡子〈塑料钢卡〉
    9.农膜，围裙，压膜绳及桩绳〈采用高保温长寿无滴农膜，聚乙烯长寿压膜绳〉

复合塑料大棚:

 —、本栋塑料大棚技术说明及特点
此新型的复合塑料大棚，充分填补了日光温室不利在夏秋季种植，单体棚不能越冬的不足。棚体采用双层钢架，多层覆盖保温，冬季内棚最低温度达 10℃，适宜吊蔓作物种植，棚内空间大，通风良好，作物亩产量高，土地利用率高，维修费用小，材料再利用率高，是设施栽培最理想的塑料大棚。
二、大棚主体
主体结构：内、外棚均采用连接型园拱，外骨架每3米—个加固组合。外棚：9.5m、一个连接园拱、内棚：8m、—个连接园拱
性能指标：风载0.40KN／m²、雪载0.30KN／m²、作物载荷0.12KN／m²
规格尺寸：外棚：顶高：3.8m，肩高：1.7m，间距：1m；内棚：顶高：2.4m，肩高：1 .5m，间距：lm
排列方式：棚体采用南北走向，充分利用阳光和季风。
覆盖材料：采用高保温长寿无滴农膜，保温效果好，寿命长。
三、主体结构
大棚主体包括骨架，覆盖材料，保温材料，卷膜系统，紧固件，零配件等二十多种材料组成。骨架材料采用热镀锌表面防腐处理。主体型架可用十五年左右。
四．主体材料
    外棚拱杆：32×1.5
    外棚连接器：38×1.8
    内棚拱杆：25×1.35
    内棚连接器：30×1.5
    水平拉杆：25×1.0
    压顶簧：38×32，32×25，25×25 （塑封)
    压膜槽及附件：(镀锌)
    外棚骨架加固系统(均用25×1.2镀锌钢管)
    抗风杆：25×1.3
    门：25×1.7×1.2
    夹箍及螺丝
    塑钢卡子：(塑封钢卡)
农膜（采用8#高保温长寿无滴农膜）
保温被(尼龙)
压膜绳（长寿大拉力绳)
防虫网
围裙
卷膜系统(含卷膜机，连杆，塑料卡)
地桩：25×60(热镀锌钢管)

Venlo型温室

Venlo型温室：是一种源于荷兰的小屋面双坡面玻璃温室，其结构特点是：钢柱及侧墙檩条采用热浸镀锌轻钢结构、屋面托架采用桁架结构、屋面梁采用专用铝合金型材，覆盖4浮法玻璃、8中空PC板。
特点介绍：轻钢结构较为坚固，透光性能好，使用寿命长，造型美观，设计新颖，安全性能高，价格适中。
性能指标：风载荷：0.5KN/m²；雪载荷：0.3KN/m²；恒载：8.3kg/m²;吊挂载荷：15kg/m，最大排雨量：120m²/h
温室参数：跨度6.4m/9.6m/10.8m/12.8m，开间：4m、5m，檐高：3.5m、4m、4.5m、5m。
主要配套设施：通风系统、喷雾系统、降温系统、内外遮阳系统、加温系统、计算机自动控制系统C02添加系统、滴灌系统。
