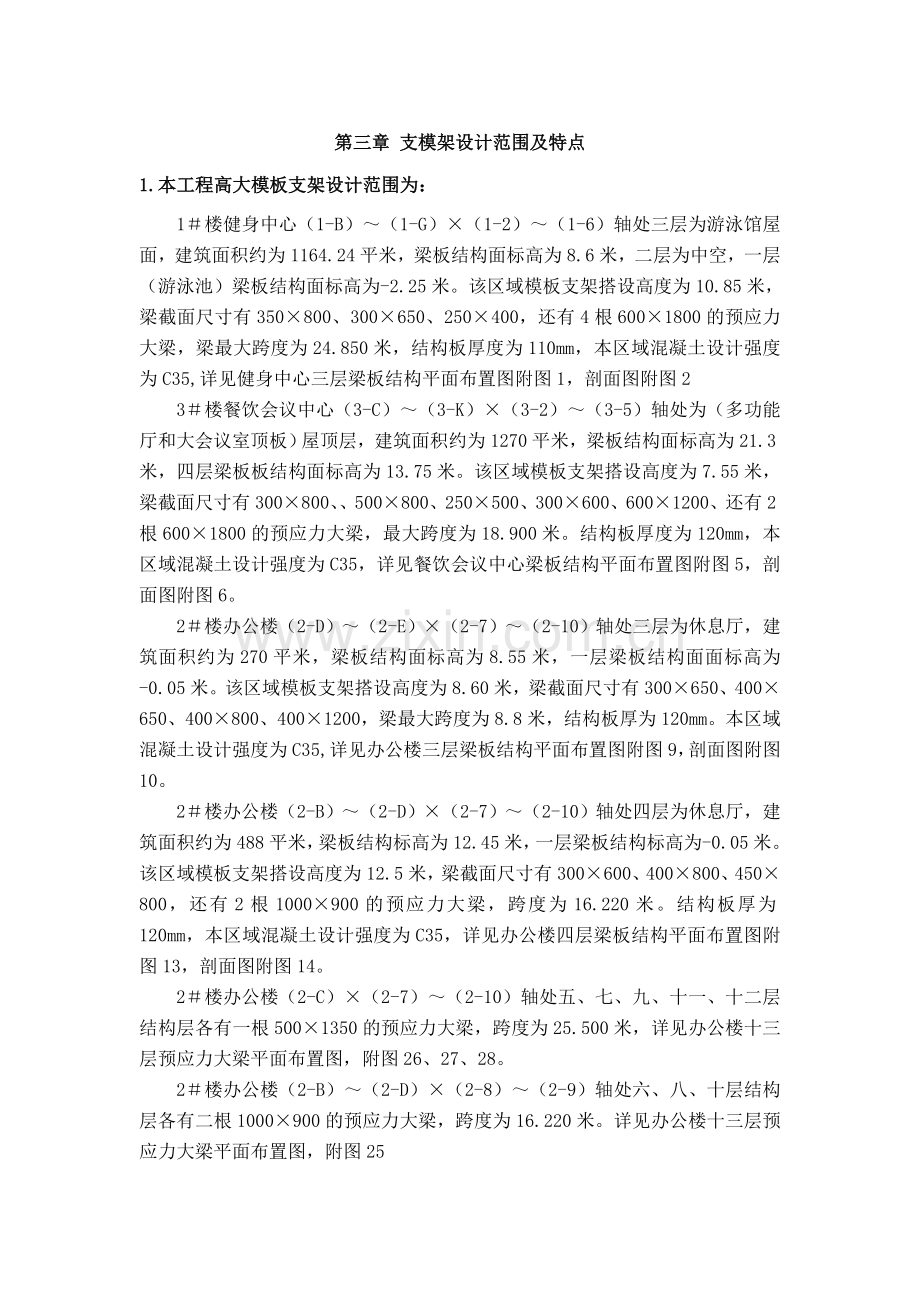

第三章 支模架设计范围及特点
1.本工程高大模板支架设计范围为：
1＃楼健身中心（1-B）～（1-G）×（1-2）～（1-6）轴处三层为游泳馆屋面，建筑面积约为1164.24平米，梁板结构面标高为8.6米，二层为中空，一层（游泳池）梁板结构面标高为-2.25米。该区域模板支架搭设高度为10.85米，梁截面尺寸有350×800、300×650、250×400，还有4根600×1800的预应力大梁，梁最大跨度为24.850米，结构板厚度为110mm，本区域混凝土设计强度为C35,详见健身中心三层梁板结构平面布置图附图1，剖面图附图2
3＃楼餐饮会议中心（3-C）～（3-K）×（3-2）～（3-5）轴处为（多功能厅和大会议室顶板）屋顶层，建筑面积约为1270平米，梁板结构面标高为21.3米，四层梁板板结构面标高为13.75米。该区域模板支架搭设高度为7.55米，梁截面尺寸有300×800、、500×800、250×500、300×600、600×1200、还有2根600×1800的预应力大梁，最大跨度为18.900米。结构板厚度为120mm，本区域混凝土设计强度为C35，详见餐饮会议中心梁板结构平面布置图附图5，剖面图附图6。
2＃楼办公楼（2-D）～（2-E）×（2-7）～（2-10）轴处三层为休息厅，建筑面积约为270平米，梁板结构面标高为8.55米，一层梁板结构面面标高为-0.05米。该区域模板支架搭设高度为8.60米，梁截面尺寸有300×650、400×650、400×800、400×1200，梁最大跨度为8.8米，结构板厚为120mm。本区域混凝土设计强度为C35,详见办公楼三层梁板结构平面布置图附图9，剖面图附图10。
2＃楼办公楼（2-B）～（2-D）×（2-7）～（2-10）轴处四层为休息厅，建筑面积约为488平米，梁板结构标高为12.45米，一层梁板结构标高为-0.05米。该区域模板支架搭设高度为12.5米，梁截面尺寸有300×600、400×800、450×800，还有2根1000×900的预应力大梁，跨度为16.220米。结构板厚为120mm，本区域混凝土设计强度为C35，详见办公楼四层梁板结构平面布置图附图13，剖面图附图14。
2＃楼办公楼（2-C）×（2-7）～（2-10）轴处五、七、九、十一、十二层结构层各有一根500×1350的预应力大梁，跨度为25.500米，详见办公楼十三层预应力大梁平面布置图，附图26、27、28。
2＃楼办公楼（2-B）～（2-D）×（2-8）～（2-9）轴处六、八、十层结构层各有二根1000×900的预应力大梁，跨度为16.220米。详见办公楼十三层预应力大梁平面布置图，附图25
2＃楼办公楼（2-B）～（2-D）×（2-8）～（2-9）轴处十三层结构层有二根900×1200的预应力大梁，跨度为16.320米，详见办公楼十三层预应力大梁平面布置图，附图28a。。
1#连廊位于健身中心和办公楼的（1-6）～（2-1）轴之间，建筑面积约为93平米连廊板面结构标高为8.55米，地下室顶板结构标高为-1.8米。该区域模板支架搭设高度为10.35米，梁截面尺寸有240×800、250×850、300×600、300×800、350×800、400×700，结构板厚为120mm，本区域混凝土设计强度为C35，详见1#连廊梁板结构平面布置图附图17，剖面图附图18。
2#连廊位于餐饮、会议中心和办公楼的（2-16）～（3-2）轴之间，建筑面积约为71平米，连廊板面结构标高为8.55～9.25米，地下室顶板标高为-1.8米。该区域模板支架搭设高度为10.35～11.05米，梁截面尺寸有250×900、300×900，结构板厚为120mm，本区域混凝土设计强度为C35,详见2#连廊梁板结构平面布置图附图21，剖面图附图22。
1.1.健身中心三层楼板高大支模架搭设情况
健身中心三层楼板结构高大支模架施工时，支模架座落于游泳池底板上，游泳池底板混凝土板面标高为-2.25m，三层楼板板面标高为8.6米，板厚110mm，支模架高度为10.85米。游泳池底板厚为200mm，地下室底板厚为400mm，为安全起见，将游泳池底板受到的高大支模架施工荷载通过满堂支撑体系传递到地下室基础底板上。所以从地下室底板开始搭设的游泳池底板钢管扣件式的满堂支撑体系，须待三层楼面梁板砼浇注完成，砼强度达到设计要求后，方可拆除游泳池底板模板支撑。游泳池底板钢管扣件式的满堂支撑架立杆间距为900mm，游泳池底板支模架体步距为1800mm。（具体详见已编制审批的模板工程专项施工方案）
本区块楼面结构大梁截面为600×1800、300×650，支模架模板采用15mm厚胶合板，支模架采用Φ48×3.5扣件式钢管满堂脚手架。详见健身中心三层梁板结构平面布置图（附图1），剖面图（附图2），立杆平面布置图（附图3），立杆及剪刀撑立面、剖面图（附图4）。
1.2.餐饮会议中心屋顶层结构高大支模架搭设情况
餐饮会议中心屋顶层高大（600×1800）支模架施工时，支模架座落于四层楼板上，四层楼板混凝土板面标高为13.75m，屋面楼板板面标高为21.3米，板厚120mm，超限梁截面为600×1800，支模架高度为7.55米。四层楼板厚为110mm，为安全起见，将超限梁下四层楼板受到的支模架施工荷载通过模板支撑体系传递到三层楼板上。所以从三层开始搭设的四层板钢管扣件式的满堂支撑体系，须待屋面层楼面梁板浇注完成，超限梁砼强度达到设计要求后，方可拆除支撑。
本区块楼面结构大梁截面为600×1800、500×800、300×800、250×500，支模架模板采用15mm厚胶合板，支模架采用Φ48×3.5扣件式钢管满堂脚手架。详见餐饮会议中心屋顶梁板结构平面布置图（附图5），剖面图（附图6），立杆平面布置图（附图7），立杆及剪刀撑立面、剖面图（附图8）。
1.3.办公楼高大支模架搭设情况
三层（2-D）～（2-E）×（2-7）～（2-10）轴处楼板支模架和四层（2-B）～（2-D）×（2-7）～（2-10）轴处楼板支模架均座落于地下室顶板上（一层楼板结构标高为-0.05m），三层楼板混凝土板面标高为8.55m，板厚120mm，支模架高度为8.60米；四层楼板混凝土板面标高为12.45m，板厚120mm，支模架高度为12.50米。一地下室顶板板厚为180mm，为安全起见，将一层楼板受到的高支模架施工荷载通过满堂支撑体系传递到地下室基础底板上。所以从地下室底板开始搭设的顶板扣件式钢管满堂支撑体系，须待三、四层楼面梁板浇注完成，砼强度达到设计要求后，方可拆除支撑。
三层楼板区块楼面结构大梁截面为300×650、400×650、400×800、400×1200，支模架模板采用15mm厚胶合板，支模架采用Φ48×3.5扣件式钢管满堂脚手架。详见办公楼三层梁板结构平面布置图（附图9），剖面图（附图10），立杆平面布置图（附图11），立杆及剪刀撑立面、剖面图（附图12）。
四层楼板区块楼面结构大梁截面为1000×900、450×800、300×600，支模架模板采用15mm厚胶合板，支模架采用Φ48×3.5扣件式钢管满堂脚手架。详见健身中心三层梁板结构平面布置图（附图13），剖面图（附图14），立杆平面布置图（附图15），立杆及剪刀撑立面、剖面图（附图16）。
五～十三层的超限预应力大梁，大梁截面为1000×900（跨度16.22米），500×1350（跨度25.5米），900×1200（跨度16.32米）。支模架高度为3.68米。详见结构平面布置图（附图25、26、27、28、28a），梁支撑立面、剖面图（附图29、30）
1.4.连廊高大支模架搭设情况
1#连廊位处楼板支模架座落于地下室顶板上，连廊板面标高为8.55米，地下室顶板标高为-1.8米，板厚为120mm，支模架高度为10.35米，地下室顶板厚为400mm，为安全起见，将地下室顶板受到的高支模架施工荷载通过满堂支撑体系传递到地下室基础底板上。所以从地下室底板开始搭设的顶板扣件式钢管满堂支撑体系，须待连廊楼面梁板砼浇注完成，砼强度达到设计要求100％后，方可拆除支撑。
1#连廊楼板区块楼面结构大梁截面为300×600、400×700、350×800、240×800，支模架模板采用15mm厚胶合板，支模架采用Φ48×3.5扣件式钢管满堂脚手架。详见1#连廊梁板结构平面布置图（附图17），剖面图（附图18），立杆平面布置图（附图19），立杆及剪刀撑立面、剖面图（附图20）。
2#连廊处楼板支模架座落于地下室顶板上，连廊板面标高为8.55～9.25米，地下室顶板标高为-1.8米，板厚为120mm，支模架高度为10.35～11.05米，地下室顶板厚为400mm，为安全起见，将地下室顶板受到的高支模架施工荷载通过满堂支撑体系传递到地下室基础底板上。所以从地下室底板开始搭设的顶板扣件式钢管满堂支撑体系，须待连廊楼面梁板砼浇注完成，砼强度达到设计要求100％后，方可拆除支撑。
2#连廊楼板区块楼面结构大梁截面为300×900、250×900，支模架模板采用15mm厚胶合板，支模架采用Φ48×3.5扣件式钢管满堂脚手架。详见健身中心三层梁板结构平面布置图（附图21），剖面图（附图22），立杆平面布置图（附图23），立杆及剪刀撑立面、剖面图（附图24）。
本高大模板支架专项施工方案主要涉及局部大梁（600×1800、1000×900、900×1200）集中线荷载超过20KN/m；局部楼板支模架高度超过8米（分别为健身中心三层楼面10.85米，办公楼三层楼面8.60米，四层楼面12.50米），局部梁跨度超18米（办公楼五、七、九、十一、十二层结构层，跨度为25.500米），其专项方案须经专家论证。其它梁板验算详见普通模板支模架专项施工方案。
