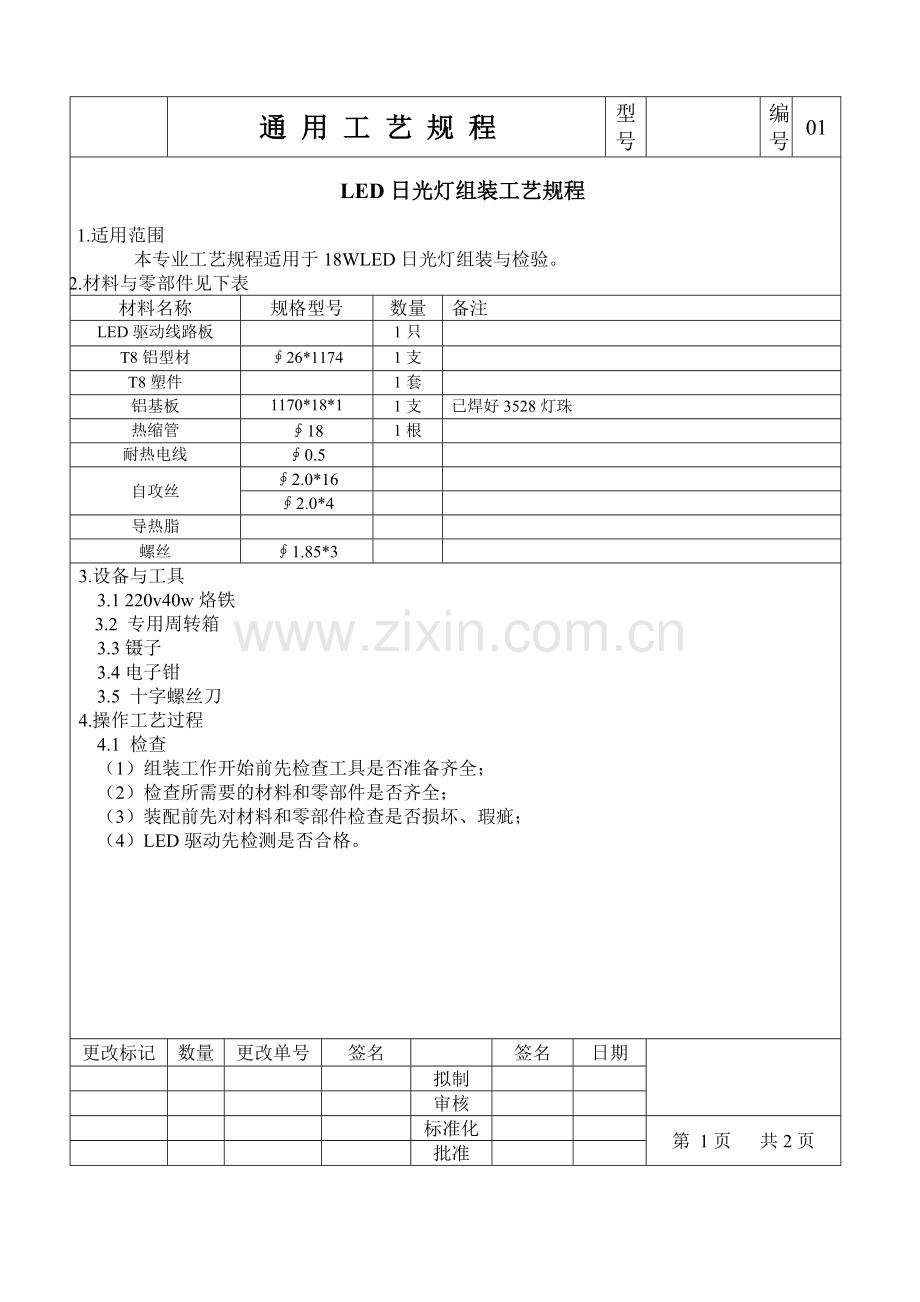

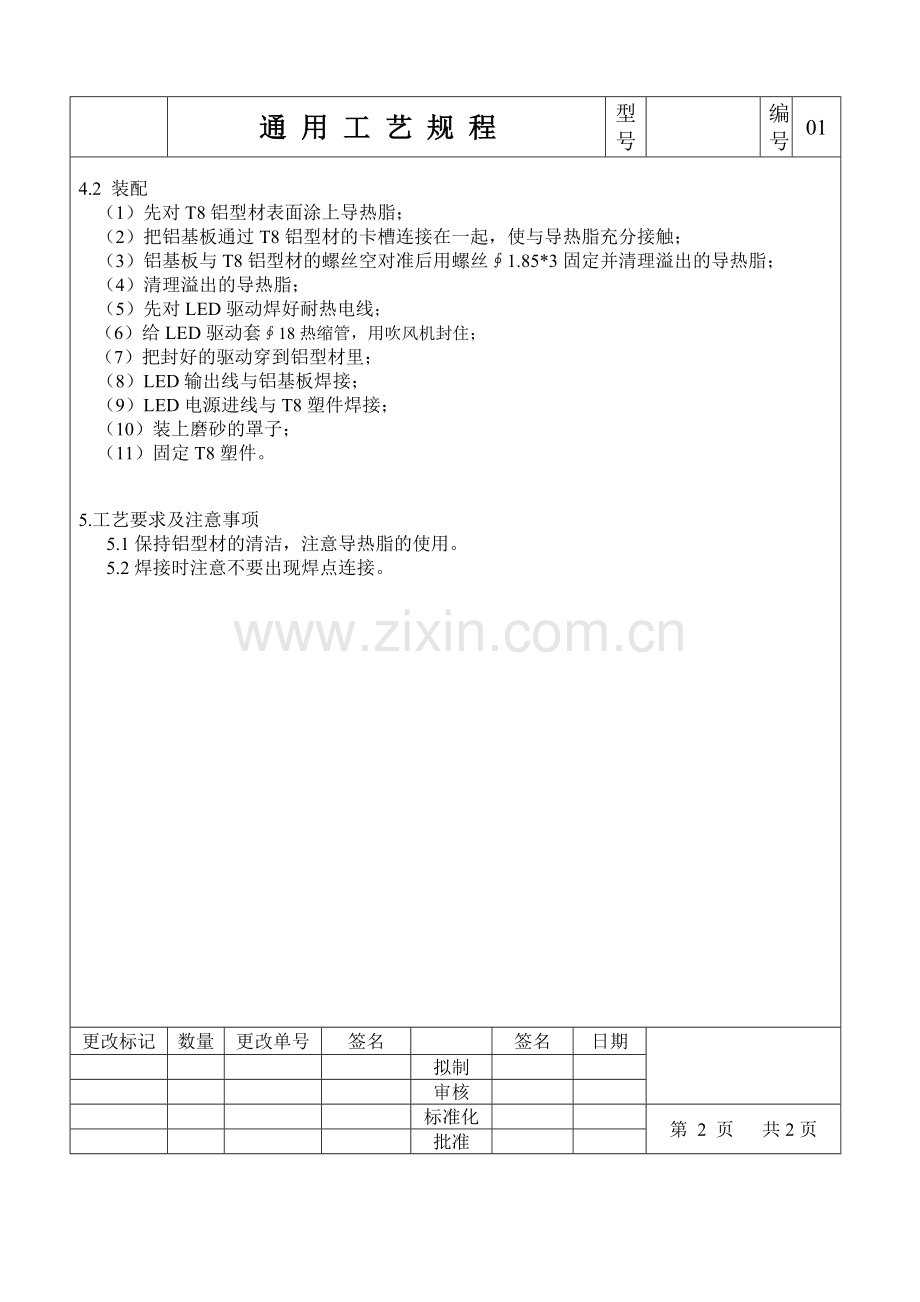

通用工艺规程型号编号 01 LED日光灯组装工艺规程 1.适用范围本专业工艺规程适用于18WLED日光灯组装与检验。 2.材料与零部件见下表材料名称规格型号数量备注 LED驱动线路板 1只 T8铝型材 ∮26*1174 1支 T8塑件 1套铝基板 1170*18*1 1支已焊好3528灯珠热缩管 ∮18 1根耐热电线 ∮0.5 自攻丝 ∮2.0*16 ∮2.0*4 导热脂螺丝 ∮1.85*3 3.设备与工具 3.1 220v40w烙铁 3.2 专用周转箱 3.3镊子 3.4电子钳 3.5 十字螺丝刀 4.操作工艺过程 4.1 检查（1）组装工作开始前先检查工具是否准备齐全；（2）检查所需要的材料和零部件是否齐全；（3）装配前先对材料和零部件检查是否损坏、瑕疵；（4）LED驱动先检测是否合格。更改标记数量更改单号签名签名日期拟制审核标准化第 1页共2页批准通用工艺规程型号编号 01 4.2 装配（1）先对T8铝型材表面涂上导热脂；（2）把铝基板通过T8铝型材的卡槽连接在一起，使与导热脂充分接触；（3）铝基板与T8铝型材的螺丝空对准后用螺丝∮1.85*3固定并清理溢出的导热脂；（4）清理溢出的导热脂；（5）先对LED驱动焊好耐热电线；（6）给LED驱动套∮18热缩管，用吹风机封住；（7）把封好的驱动穿到铝型材里；（8）LED输出线与铝基板焊接；（9）LED电源进线与T8塑件焊接；（10）装上磨砂的罩子；（11）固定T8塑件。 5.工艺要求及注意事项 5.1保持铝型材的清洁，注意导热脂的使用。 5.2焊接时注意不要出现焊点连接。更改标记数量更改单号签名签名日期拟制审核标准化第 2 页共2页批准
