部 件 有 限 公 司
繞 線 機 作 業 指 導 書
設備型號
設備編號
版本：A

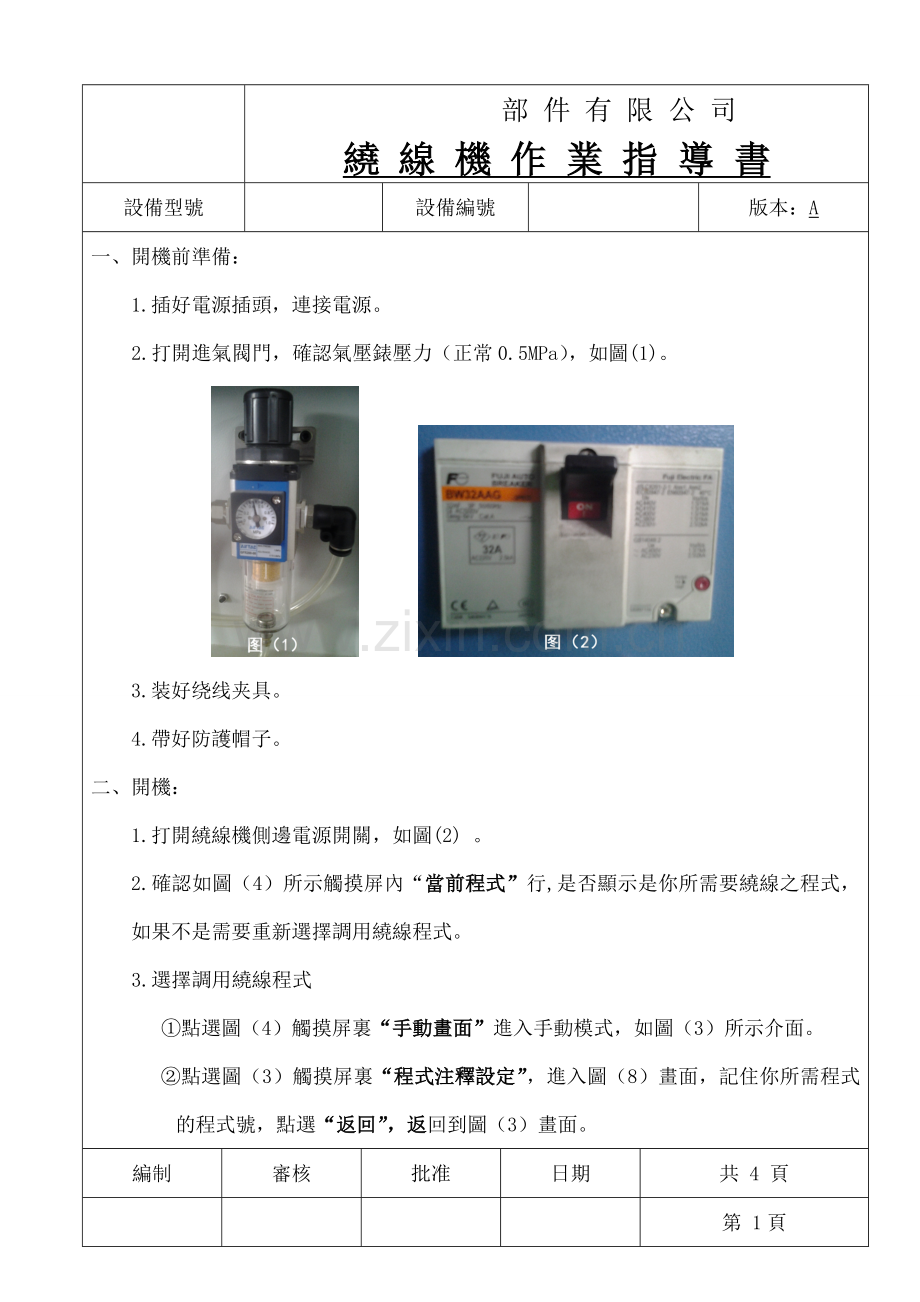

一、 開機前準備：
1.插好電源插頭，連接電源。
2.打開進氣閥門，確認氣壓錶壓力（正常0.5MPa），如圖(1)。
3.装好绕线夹具。
4.帶好防護帽子。
二、開機：
1.打開繞線機側邊電源開關，如圖(2) 。
2.確認如圖（4）所示觸摸屏內“當前程式”行,是否顯示是你所需要繞線之程式，如果不是需要重新選擇調用繞線程式。
3.選擇調用繞線程式
①點選圖（4）觸摸屏裏“手動畫面”進入手動模式，如圖（3）所示介面。
②點選圖（3）觸摸屏裏“程式注釋設定”，進入圖（8）畫面，記住你所需程式的程式號，點選“返回”，返回到圖（3）畫面。
編制
審核
批准
日期
共 4 頁
第 1頁
部 件 有 限 公 司
繞 線 機 作 業 指 導 書
設備型號
設備編號
版本：A

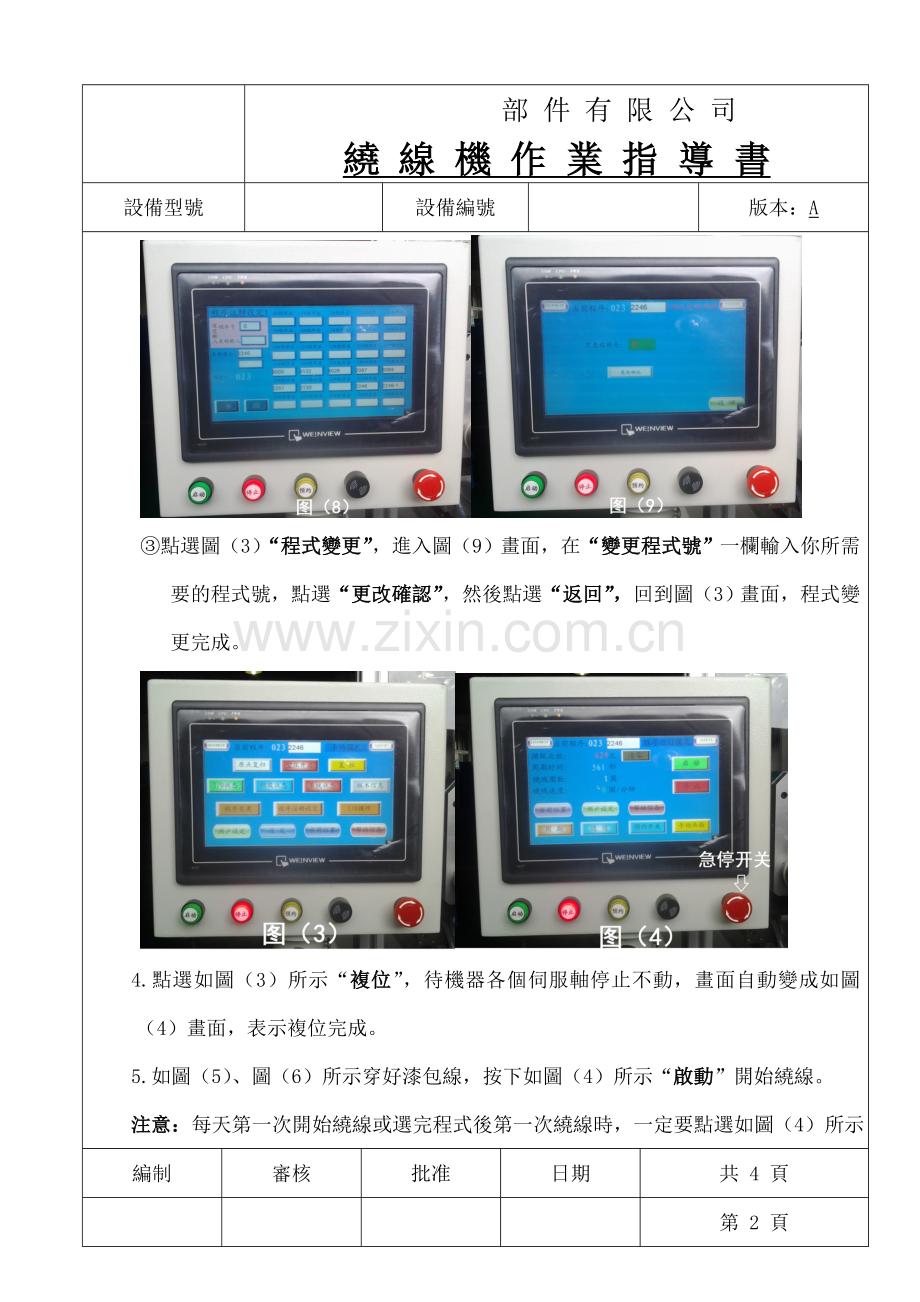

③ 點選圖（3）“程式變更”，進入圖（9）畫面，在“變更程式號”一欄輸入你所需要的程式號，點選“更改確認”，然後點選“返回”，回到圖（3）畫面，程式變更完成。
4.點選如圖（3）所示“複位”，待機器各個伺服軸停止不動，畫面自動變成如圖（4）畫面，表示複位完成。
5.如圖（5）、圖（6）所示穿好漆包線，按下如圖（4）所示“啟動”開始繞線。
注意：每天第一次開始繞線或選完程式後第一次繞線時，一定要點選如圖（4）所示
編制
審核
批准
日期
共 4 頁
第 2 頁
部 件 有 限 公 司
繞 線 機 作 業 指 導 書
設備型號
設備編號
`
版本：A
“連 續”按鈕，使其切換成“單動”。然後一下一下按動觸摸屏上“啟動”按鈕或綠色“啟動”開關，執行單步繞線，確認所有過程位置無誤，線夾打開時，再次點選“單動”按鈕，使其切換成“連續”，執行連續繞線。
三、在繞線過程中,檢查漆包線是否在導輪槽裏，各個導輪是否轉動，漆包線是否與非導向部位刮擦，如圖（5）、圖（6）。
四、用張力測量儀如圖示（7）所示測量各根漆包線的張力，測量值參考附表1《繞線機卷線時線徑與張力設定對照表》，如果張力過松或過緊，調節張力、反張力大小，羊毛輪鬆緊。
編制
審核
批准
日期
共 4 頁
第 3 頁
部 件 有 限 公 司
繞 線 機 作 業指 導 書
設備型號
設備編號
版本：A
繞線機卷線時線徑與張力設定對照表
NO.
線徑(mm)
張力(g)
NO.
線徑(mm)
張力(g)
NO.
線徑(mm)
張力(g)
1
0.02
3.5
11
0.11
93
21
0.21
298
2
0.025
5.5
12
0.12
108
22
0.22
323
3
0.03
9
13
0.13
125
23
0.23
350
4
0.04
13.5
14
0.14
143
24
0.24
380
5
0.05
20.3
15
0.15
161
25
0.25
410
6
0.06
29
16
0.16
181
26
0.26
438
7
0.07
40.6
17
0.17
203
27
0.27
470
8
0.08
50
18
0.18
225
28
0.28
505
9
0.09
62.6
19
0.19
248
29
0.29
535
10
0.1
78
20
0.2
272
30
0.3
565
附表1
五、圖（4）螢幕中綠色“啟動”、紅色“停止”方塊按鈕與下方綠色“啟動”、紅色“停止”開關功能是一樣的，在繞線過程中，需要暫停，只需按下紅色“停止”方塊按鈕或紅色“停止”開關。重新恢復繞線，按綠色“啟動”方塊按鈕或綠色“啟動”開關；遇到意外緊急情況時，請迅速按下圖（4）右邊“急停開關”，處理完意外情況後，如圖（4）“急停開關”上箭頭方向所示，鬆開“急停開關”，點擊圖（3）所示“複位”，就可以重新繞線了。
六、關機
當工作結束或下班時，整理打掃機器，保持設備整潔乾淨，關掉電源開關和進氣閥 門。
編制
審核
批准
日期
共 4 頁
第 4 頁
