题型一:作图
1、请画出下列实物中杠杆的五要素(有的可能已画出)并判断杠杆的类型
A
C
B
F2
L1
OB
2、最大动力臂,最小动力问题
A
1.物体M在杠杆AOBC作用下如上图位置静止,试在C点作出使杠杆在如图位置平衡时的最小力(O为支点)。
2.一同学要将一轮子推上石阶,请在图中作出该同学将轮子推上石阶所用的最小力F的杠杆示意图.
3.画出使轻质杠杆保持平衡的最小的力F的示意图(要求保留徽图痕迹)
4.如图所示是一侧带有书柜的办公桌,现在要用一个最小的力将其一端稍抬离地面。请画出这个力的方向和这个力的力臂,并用“O”标明这个“杠杆”的支点。
5、画出使杠杆平衡的最小的力的示意图。
题型二:
图14
1.如图14所示是锅炉的保险阀门.当阀门受到的蒸汽压力超过其安全值时,阀门就会自动打开.如果OB=2m,OA=0.5m,阀门的底面积S=1cm2,锅炉内气体的安全压强值P=6×105帕,则B处所挂的物体G重为多少N.
2.如图所示是一种起重机的简图,用它把质量为4t,底面积为2m2的货物G匀速提起。(取g=10N/kg)问:
(1)当货物静止于水平地面时,它对地面的压强是多少?
(2)吊起货物时,为使起重机不翻倒,其右边至少要配一个质量为多大的物体?
已知:OA=10m,OB=5m。(起重机本身重力不计)
3.光滑的长木板长为,可绕固定点转动,离点的B端挂一重物,板的另一端用一根与板成角的细绳拉住,处于平衡状态,这时此绳拉力为,如图所示,现在转轴放一质量为的圆球,并使球以的速度由点沿长木板向端匀速滚动,问小球由O点经过多长时间,系在端的细绳拉力刚好减为?

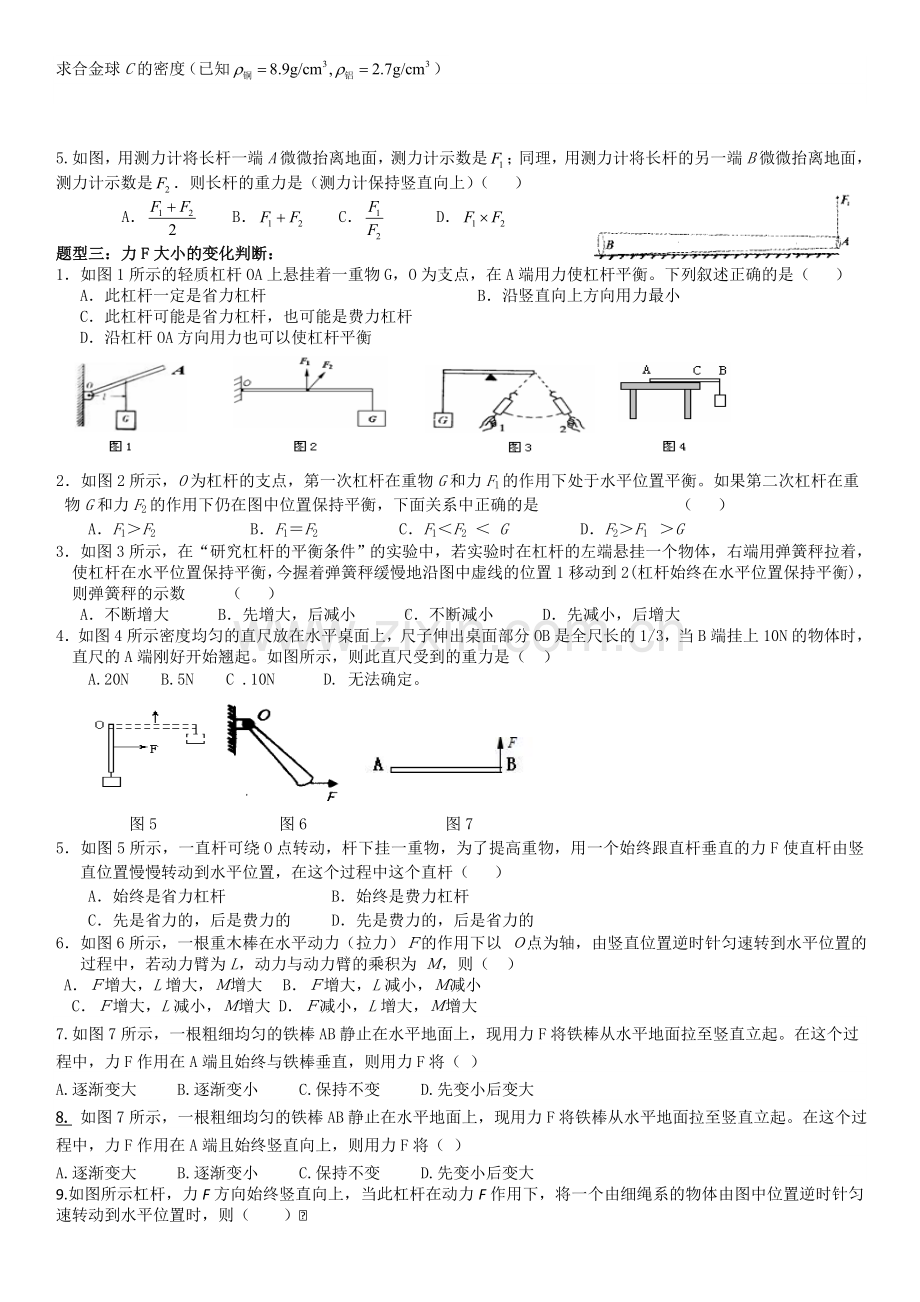

4.如图所示,杠杆是一根粗细均匀的木杆,其质量为C是用细绳挂在木杆上点的铜铝合金球,其中含铝,现杠杆恰好在水平位置平衡,量得,,求合金球C的密度(已知)
5.如图,用测力计将长杆一端A微微抬离地面,测力计示数是;同理,用测力计将长杆的另一端B微微抬离地面,测力计示数是.则长杆的重力是(测力计保持竖直向上)( )
A. B. C. D.
题型三:力F大小的变化判断:
1.如图1所示的轻质杠杆OA上悬挂着一重物G,O为支点,在A端用力使杠杆平衡。下列叙述正确的是( )
A.此杠杆一定是省力杠杆 B.沿竖直向上方向用力最小
C.此杠杆可能是省力杠杆,也可能是费力杠杆
D.沿杠杆OA方向用力也可以使杠杆平衡
2.如图2所示,O为杠杆的支点,第一次杠杆在重物G和力F1的作用下处于水平位置平衡。如果第二次杠杆在重物G和力F2的作用下仍在图中位置保持平衡,下面关系中正确的是 ( )
A.F1>F2 B.F1=F2 C.F1<F2 < G D.F2>F1 >G
3.如图3所示,在“研究杠杆的平衡条件”的实验中,若实验时在杠杆的左端悬挂一个物体,右端用弹簧秤拉着,使杠杆在水平位置保持平衡,今握着弹簧秤缓慢地沿图中虚线的位置1移动到2(杠杆始终在水平位置保持平衡),则弹簧秤的示数 ( )
A.不断增大 B.先增大,后减小 C.不断减小 D.先减小,后增大
4.如图4所示密度均匀的直尺放在水平桌面上,尺子伸出桌面部分OB是全尺长的1/3,当B端挂上10N的物体时,直尺的A端刚好开始翘起。如图所示,则此直尺受到的重力是( )
A.20N B.5N C .10N D. 无法确定。
图5 图6 图7
5.如图5所示,一直杆可绕O点转动,杆下挂一重物,为了提高重物,用一个始终跟直杆垂直的力F使直杆由竖直位置慢慢转动到水平位置,在这个过程中这个直杆( )
A.始终是省力杠杆 B.始终是费力杠杆
C.先是省力的,后是费力的 D.先是费力的,后是省力的
6.如图6所示,一根重木棒在水平动力(拉力)F的作用下以 O点为轴,由竖直位置逆时针匀速转到水平位置的过程中,若动力臂为L,动力与动力臂的乘积为 M,则( )
A.F增大,L增大,M增大 B.F增大,L减小,M减小
C.F增大,L减小,M增大 D.F减小,L增大,M增大
7.如图7所示,一根粗细均匀的铁棒AB静止在水平地面上,现用力F将铁棒从水平地面拉至竖直立起。在这个过程中,力F作用在A端且始终与铁棒垂直,则用力F将( )
A.逐渐变大 B.逐渐变小 C.保持不变 D.先变小后变大
8. 如图7所示,一根粗细均匀的铁棒AB静止在水平地面上,现用力F将铁棒从水平地面拉至竖直立起。在这个过程中,力F作用在A端且始终竖直向上,则用力F将( )
A.逐渐变大 B.逐渐变小 C.保持不变 D.先变小后变大
9.如图所示杠杆,力F方向始终竖直向上,当此杠杆在动力F作用下,将一个由细绳系的物体由图中位置逆时针匀速转动到水平位置时,则( )
A.F大小始终不变B.F先变大后变小C.F先变小后变大D.无法判断F大小的变化
题型四:比较F1L1与F2L2大小判断杠杆平衡:
1.如图所示,杠杆AOB的A端挂重为G。的物体,B端挂重为G的物体,杠杆平衡时AO处于水平位置,若AO=BO,杠杆自重不计,则GA和GB的大小关系是:( )
A、GA>GB B、GA=GB C、GA<GB D.无法比较
2.一根均匀木条长支点在中点时刚好平衡,如果在左端锯下棒长的,叠放在左端剩余部分的上面,则这根木条( )
A.仍保持平衡 B.左端向下倾斜 C.右端向下倾斜 D.无法判断
3.如图所示,用一细线悬挂一根粗细均匀的轻质细麦桔杆,使其静止在水平方向上,
O为麦桔杆的中点.这时有两只大肚皮的蚂蚁同时从O点分别向着麦桔杆的两端匀速
爬行,在蚂蚁爬行的过程中麦桔杆在水平方向始终保持平衡,则( )
A.两蚂蚁的质量一定相等 B.两蚂蚁的爬行速度大小一定相等
C.两蚂蚁的质量与爬行速度大小的乘积一定相等 D.两蚂蚁对麦桔杆的压力一定相等
4.如图7所示,杠杆在水平位置处于平衡状态,杠杆上每格均匀等距,每个都相同.下列四项操作中,会使杠杆右端下倾的是( )
①将杠杆两侧的钩码同时各向外移动一小格
②将杠杆两侧的钩码同时各向内移动一小格
③在杠杆的两侧同时各减掉一个钩码
④在杠杆的两侧钩码下同时各加挂一个相同的钩码
A.②③ B.②④ C.①③ D.①④
5.一根轻质杠杆,在左右两端分别挂在200牛和300牛的重物时,杠杆恰好平衡.若将两边物重同时减少50牛,则杠杆( )
A.左端下沉 B.右端下沉 C.仍然平衡 D.无法确定
6.如图所示的轻质杠杆,AO小于BO.在A.B两端悬挂重物G1和G2后杠杆
平衡.若将G1和G2同时向支点O移动相同的距离,则( )
A. 杠杆仍保持平衡 B. 杠杆的A端向下倾斜 C. 杠杆的B端向下倾斜 D. 无法判断
7.如图所示,将体积相同的物体、分别挂在杠杆的两端,杠杆处于平衡状态.若将两个物体、同时浸没在水中,则( )
A.杠杆仍能保持平衡 B.杠杆不能平衡,A端下沉
C.杠杆不能平衡,B端下沉 D.无法确定杠杆的状态
8.如图所示,两杠杆均处于平衡状态,甲杠杆上平衡的是两个同种密度但体积不同的物体,乙杠杆上平衡的是两个体积相同但密度不同的物体,如果将它们都浸没在水中,则两杠杆将( )
A.仍保持平衡 B.都失去平衡
C.甲仍保持平衡,乙失去平衡 D.甲失去平衡,乙仍保持平衡
9.如图,轻质杠杆两端悬挂同种材料制成的大小不同的金属球时,杠杆平衡.把它们同时浸没在水中,杠杆仍然平衡,则( )
A. 两球都是实心的 B.大球实心,小球空心C.大球空心,小球实心 D.两球都空心,且空心部分体积相同
10.一根均匀直尺可绕中点O自由转动,直尺上有三只垂直而立蜡烛A、B、C,它们粗细和材料都相同但长度不相同,,如图所示,那么点燃过程中直尺将( )
A.逆时针转动 B.顺时针转动 C.始终平衡 D.无法判断
题型五:实验题探究
在“研究杠杆平衡条件”实验中:
(1)实验前出现图甲所示情况,为了使杠杆在水平位置平衡,应将杠杆左端的螺母向 调(填“左”或“右”)
秤盘
调零
螺丝
支点
游码
槽码
秤杆
砝码盘
A甲 乙 丙
(2)实验过程中出现图乙所示情况,为了使杠杆在水平位置平衡,这时应将右边的钩码向 (填“左”或“右”)移动 格。
(3)图乙中杠杆水平平衡后,在杠杆左右两边钩码下同时加一个相同的钩码,这时杠杆将 。(填“保持水平平衡”、“顺时针转动”或“逆时针转动”)
图2
(4)如图丙所示的案秤是个不等臂杠杆,请你根据杠杆的平衡条件,说明用几个不重的砝码就能平衡盘中重得多的货物的道理 。
(5)下表是小华得到的一组实验数据,由此她得出
动力
F 1 /N
动力臂
l1/cm
阻力
F2/N
阻力臂
l2/cm
3
4
4
3
“动力+动力臂=阻力+阻力臂”的结论。你认为她的实验结论是否正确?如果不正确,造成错误的原因是什么? 。
(6)某同学进行正确的实验操作后,得到的数据为F1=6N、l1=20cm、F2=4N和l2=30cm。该同学根据这些数据能否得出探究结论?_________。理由是:______________ _ 。
(7)使杠杆在倾斜一定角度的位置做实验,也能得出杠杆平衡条件。
这种实验方案与杠杆在水平位置做实验的方案相比较,你认为哪种实验方案好并说明______________________。
(8)若某次实验中用弹簧测力计竖直向上拉杠杆一端的A点,如图2所示,杠杆平衡时弹簧测力计的示数为Fa,若在A点斜向上拉,杠杆要求在水平位置再次平衡时,弹簧测力计的示数为Fb,则Fa Fb (填“大于、小于、等于”)。
(9))如图3所示,杠杆每格长度相同,杠杆的a处已挂着2个0.5N的钩码,要使杠杆平衡,则应在杠杆的 处,挂上 个0.5N的钩码。
(10)如图4所示,杠杆在水平位置平衡。如果在两侧钩码下再各挂一个相同的钩码,则杠杆_________端将下沉。
(11) 实验结束后,小明提出了新的探究问题:“若支点不在杠杆的中点时,杠杆的平衡条件是否仍然成立?”于是小组同学利用如图5所示装置进行探究,发现在杠杆左端的不同位置,用弹簧测力计竖直向上拉使杠杆处于平衡状态时,测出的拉力大小都与杠杆平衡条件不相符。其原因是: 。
图5
图3
图4
(12)下列实验步骤中
A.调节杠杆两端的平衡螺母,使杠杆在水平位置平衡。
B.计算每次实验中F1·L1和F2·L2的大小,根据计算结果得出杠杆的平衡条件。
C.改变钩码的个数和位置,重复实验。
D.记下动力F1、动力臂L1、阻力F2和阻力臂L2的大小,将数据填入表格中。
E.将钩码挂职在杠杆的支上点两边,先改变动力或动力臂的大小,然后调节阻力或阻力臂的大小,使杠杆在水平位置重新平衡。
正确的顺序是
