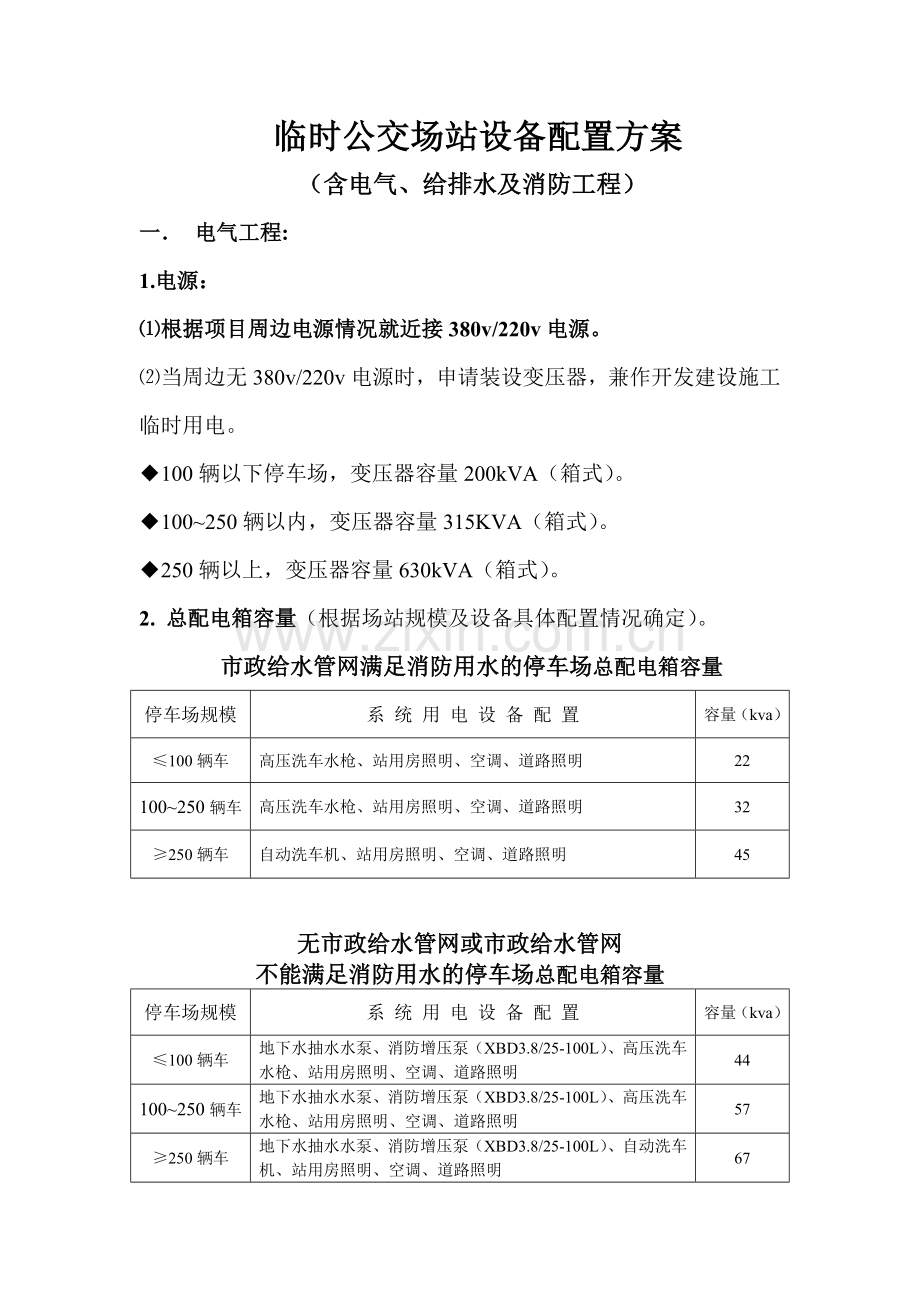

临时公交场站设备配置方案
（含电气、给排水及消防工程）
一． 电气工程:
1.电源：
⑴根据项目周边电源情况就近接380v/220v电源。
⑵当周边无380v/220v电源时，申请装设变压器，兼作开发建设施工临时用电。
◆100辆以下停车场，变压器容量200kVA（箱式）。
◆100~250辆以内，变压器容量315KVA（箱式）。
◆250辆以上，变压器容量630kVA（箱式）。
2. 总配电箱容量（根据场站规模及设备具体配置情况确定）。
市政给水管网满足消防用水的停车场总配电箱容量
停车场规模
系 统 用 电 设 备 配 置
容量（kva）
≤100辆车
高压洗车水枪、站用房照明、空调、道路照明
22
100~250辆车
高压洗车水枪、站用房照明、空调、道路照明
32
≥250辆车
自动洗车机、站用房照明、空调、道路照明
45

无市政给水管网或市政给水管网
不能满足消防用水的停车场总配电箱容量
停车场规模
系 统 用 电 设 备 配 置
容量（kva）
≤100辆车
地下水抽水水泵、消防增压泵（XBD3.8/25-100L）、高压洗车水枪、站用房照明、空调、道路照明
44
100~250辆车
地下水抽水水泵、消防增压泵（XBD3.8/25-100L）、高压洗车水枪、站用房照明、空调、道路照明
57
≥250辆车
地下水抽水水泵、消防增压泵（XBD3.8/25-100L）、自动洗车机、站用房照明、空调、道路照明
67
总配电箱主要器件：（设置三级保护）
⑴总开关（空气自动开关、计量电表）；
⑵办公室照明：
① 照明总开关（三极自动开关）；
② 各支路：双极自动开关）；
⑶普通插座及空调插座：
① 总开关（三极自动开关）；
② 各支路（漏电保护开关）；
⑷路灯及洗车设备总开关（三极自动开关）：
①路灯支路（双极自动开关，分三组）；
②洗车插座箱支路（三相漏电保护开关）；
⑸消防设备支路（控制箱）。
3.办公用房照明、空调容量（10kw）、线路、器具设置：
⑴每间办公室:两盏双管日光灯，40w×2；三个普通电源插座, 规格10A，2﹢3极；一个空调电源插座,规格15A，3极。
⑵照明、插座线路：采用pvc塑料管（管径DN20）或pvc塑料槽板（规格30×10）明敷佈线，电线规格：照明BV-2×2.5；普通插座BV-3×2.5；空调插座BV-3×4。
4.道路照明容量（10~20kw）、线路、器具设置：
⑴灯杆布置及灯杆高高度：沿停车坪两侧及道路一侧设置灯杆，灯杆间距25~30m, 灯杆距停车坪、道路边缘必须大于3.7m。根据具体场
站规模确定灯杆高度，一般情况灯杆高6m。
⑵灯具采用节能型投光灯，功率200~400w。
⑶照明线路及敷设方式：电缆规格yjv22-0.6/1KV，3×4，穿碳素波纹管规格SC32，沿绿化带敷设，埋深0.8m，穿过道路时穿钢管保护。
⑷金属灯杆必须可靠接地，接地电阻≦10Ω，灯杆顶部设0.5m避雷短针。接地装置采用-40×4扁铁，沿灯杆走向敷设，埋深≥0.8m。
5.洗车、消防设备用电容量（按配置确定）：
⑴地下水抽水水泵（2kw）。
⑵大型洗车机设备用电容量（15kw）。
⑶高压洗车水枪（2kw）。
⑷消防给水系统增压泵及控制设备容量（20kw）。
二．给水工程：
1. 水源：
⑴根据项目周边市政管网情况就近碰管，主管管径DN100（钢管）或DN110（PE塑料管）。
⑵当周边给水无市政管网时，采用打井抽取地下水作为水源，设置储备水池或水箱，供生活、生产和消防用水。（日出水量须满足生活、生产和消防用水的要求）。
2.生活用水量：（卫生间清洁、盥洗等，用水量30~50L/人）。
⑴男女卫生间各一间，蹲便器各2个，规格（3#），男卫生间设置小便斗2个（挂式）。
⑵卫生间前室设置台式盥洗脸盆2个，墙挂化妆镜1面，规格（1200×80）。
⑶拖布池1个，规格（400×400），粘贴瓷砖。
3.生产用水量（公交车清洗用水量）：
⑴循环用水冲洗400~600L/辆，洗车用水必须循环使用，补水量不小于25%。循环水池容量约20立方，4~5级沉淀池，每级容量1立方。
⑵高压水枪冲洗80~120L/辆（工程设计技术措施p7，表2.1.5）。
生产洗车用水储备水池容量定为4立方。（按现有场站经验确定）。
4.消防用水量（根据场站规模确定）：
⑴100辆以下停车场用水量为10L/S；（Ⅳ类）
⑵101~250辆停车场用水量为15L/S;（Ⅲ类）
⑶ 250辆以上停车场用水量为20L/S; （Ⅰ、Ⅱ类）
⑷停车辆数不超过5辆的停车场可不设消防给水系统。
5.室外消防水池容量：
⑴方案一.按照GB500-677.1.15条：采用消防水池作为消防水源时，其容量应满足2小时火灾延续时间内，室内外消防用水量总量的要求（停车场仅有室外消防用水）。
◆ 100辆以下停车场用水量为72立方。
◆ 100~250辆以内停车场用水量为108立方。
◆ 250辆以上停车场用水量为144立方。
◆消防用水与生产、生活用水合用储备水池时。应考虑保证消防储备用水不作它用的技术措施。
⑵方案二.参照GB500-677.1.13条：设置临时高压消防给水系统的汽车库、修车库，应设置屋顶消防水箱。其水箱容量应能存储10min室内消防用水量。（室外停车场是否适用须研讨）
◆100辆以下停车场用水量为6立方；
◆100~250辆以内停车场用水量为9立方；
◆250辆以上停车场用水量为12立方。
◆消防用水与生产、生活用水合用储备水池时。应考虑保证消防储备用水不作它用的技术措施。
⑶方案三.手动操作固定式消防水炮灭火系统：（参照产品〝固定式消防水炮灭火系统〞露天堆场选用，视场站规模确定型号，须保证两门水炮的水射流同时到达被保护区域的任何部位。水炮的射程按产品射程指标值的90%计算，用水量按产品技术指标确定）。
以上三种消防方案比较：
◆方案一和方案三：作为临时性公交场站，水池、设备投入成本较大，大约使用三年后改建，会造成较大经济损失。
◆方案二：设置临时高压消防给水系统，水池容量相对较小，采用XBD系列潜水消防泵，投入成本相对较小，今后改建经济损失较小。
三. 排水工程：
1.生活污水：
⑴项目周边有市政管网时，生活污水可经化粪池排入城市污水管道。
⑵当场站周边无市政污水干管时，生活污水排入化粪池，化粪池使用中必须定期清掏。
⑶化粪池规格须根据场站规模确定，建议选用标准图集3#化粪池。
2.生产污水：
按《机动车清洗站工程技术规程》规定：洗车污水须经过处理达到《污水综合排放标准》方可排入城市下水道。
3.雨水：
⑴根据项目周边市政管网情况确定，一般情况应排入城市雨水管网。
⑵场站内沿周边设置明沟，沟宽300mm，坡度5‰。
⑶排入城市管网时采用300 mm塑料波纹管，与城市雨水管井连接。
⑷雨水沟、管道排水坡度及管道埋设深度，尚应根据市政管网具体标高情况确定。
四. 消防系统:
1.消防水源：
⑴可由市政管网、消防水池、天然水源供水（根据场站周边市政管网情况确定水源具体方案）。
⑵当场站周边无市政管网时，采用抽取地下水，设置消防水池以解决消防用水问题。消防水池容量为生活、生产、消防用水量的总和，并有保证消防储备用水不作它用的技术措施。
2.消防管网及布置：
⑴管材采用dn110(PE)管，压力等级为1.25MPa，热熔连接，管件压力等级为1.6MPa。管道上部复土不低于0.8m。
⑵场内超过10个消防栓的管网，应尽量呈环状布置，并在环形管网上设置分段阀门。
⑶为避免车辆碾压场内消防管网阀井，管道应尽量沿停车场周边敷设。当必须设置在场内时，井室须采用重型井圈、井座、井盖。
⑷管道穿越场站道路时，应采取加套钢管的保护措施。
3.消防栓：
⑴按停车场设计防火规范要求设置消防栓，保护半径不应超过150m，消防栓之间的距离不大于120m，并保证两只水枪的充实水柱能同时到达停车场的任何一点。
⑵消防栓设置处应不影响场站内公交车通行及停放，并满足消防规范的要求。距最近一排停放车辆不宜小于7m。
4.手动操作固定式消防水炮灭火系统：（视场站规模选用，须保证两门水炮的水射流同时到达被保护区域的任何部位）。
⑴选用XBD系列潜水消防泵，安装于消防水池内，通过管网与消防系统连接。
⑵在场内适当位置设置手动操作固定式消防水炮，消防水炮的扫描范围内应无障碍物影响消防水炮的动作和运行。
⑶现场人员发现着火点后，操作相应的消防炮手动控制盘，直接调整消防炮对准着火点，启动消防水泵和开启电动阀门，实施喷水灭火。
5.室外水泵接合器：应设置在消防车停靠使用方便的地点。周围15~40m范围内设消防栓或消防水池。
6.其它设施：应建消防泵房及消防器具、灭火器放置处、消防沙池等。

2011.3.18
