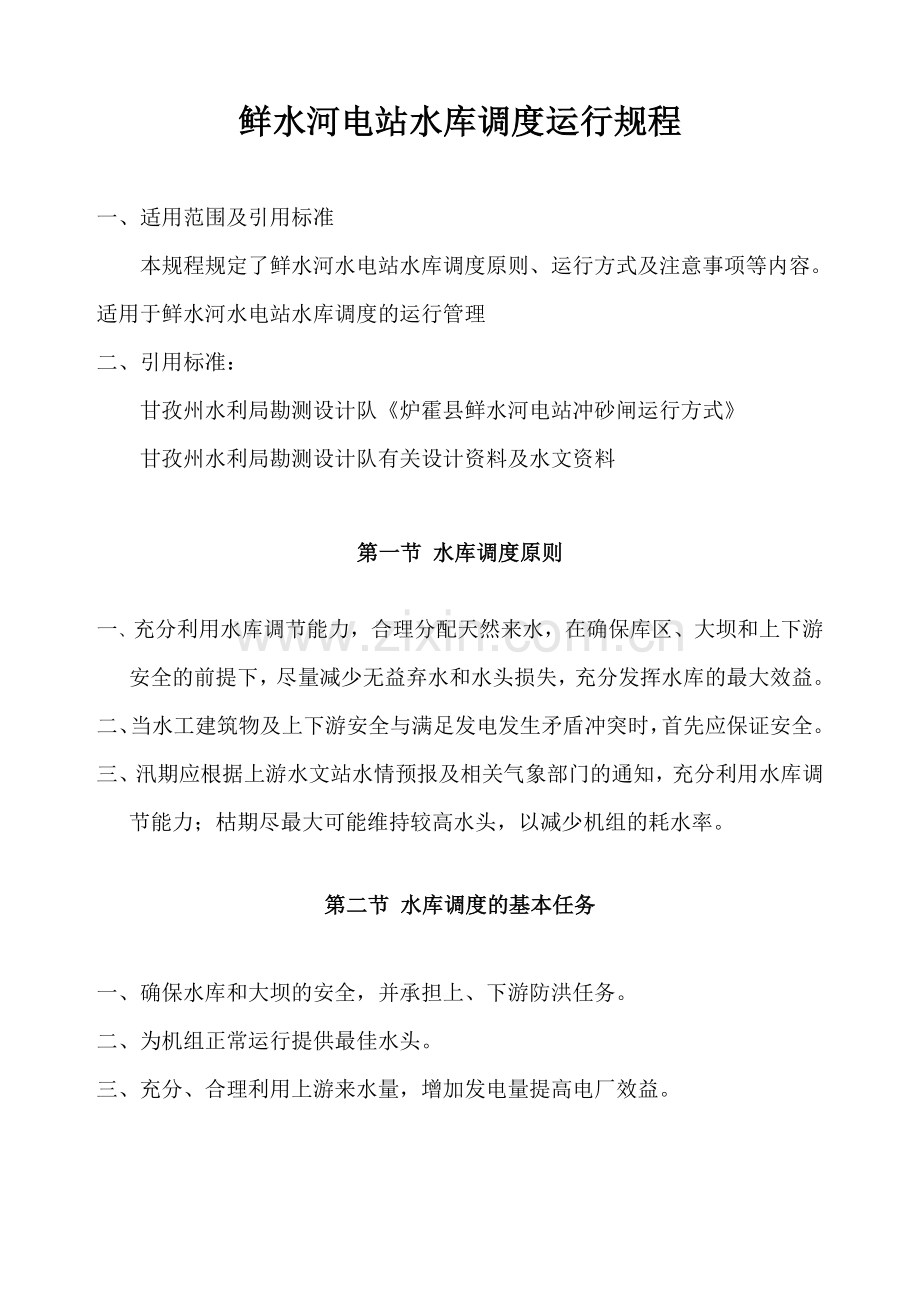

鲜水河电站水库调度运行规程

一、适用范围及引用标准
本规程规定了鲜水河水电站水库调度原则、运行方式及注意事项等内容。适用于鲜水河水电站水库调度的运行管理
二、引用标准：
甘孜州水利局勘测设计队《炉霍县鲜水河电站冲砂闸运行方式》
甘孜州水利局勘测设计队有关设计资料及水文资料

第一节 水库调度原则

一、充分利用水库调节能力，合理分配天然来水，在确保库区、大坝和上下游安全的前提下，尽量减少无益弃水和水头损失，充分发挥水库的最大效益。
二、当水工建筑物及上下游安全与满足发电发生矛盾冲突时，首先应保证安全。
三、汛期应根据上游水文站水情预报及相关气象部门的通知，充分利用水库调节能力；枯期尽最大可能维持较高水头，以减少机组的耗水率。

第二节 水库调度的基本任务

一、确保水库和大坝的安全，并承担上、下游防洪任务。
二、为机组正常运行提供最佳水头。
三、充分、合理利用上游来水量，增加发电量提高电厂效益。

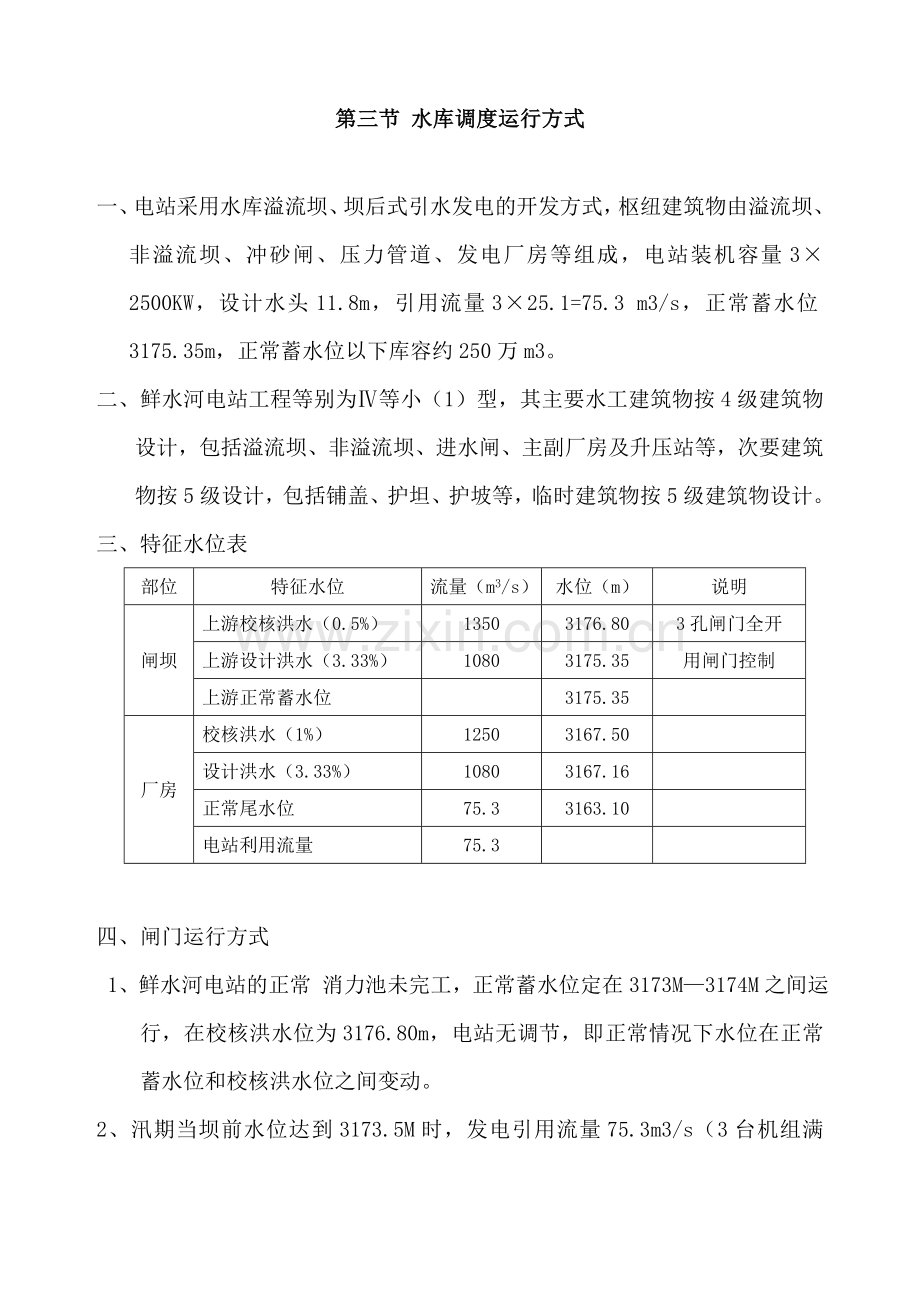

第三节 水库调度运行方式

一、电站采用水库溢流坝、坝后式引水发电的开发方式，枢纽建筑物由溢流坝、非溢流坝、冲砂闸、压力管道、发电厂房等组成，电站装机容量3×2500KW，设计水头11.8m，引用流量3×25.1=75.3 m3/s，正常蓄水位3175.35m，正常蓄水位以下库容约250万m3。
二、鲜水河电站工程等别为Ⅳ等小（1）型，其主要水工建筑物按4级建筑物设计，包括溢流坝、非溢流坝、进水闸、主副厂房及升压站等，次要建筑物按5级设计，包括铺盖、护坦、护坡等，临时建筑物按5级建筑物设计。
三、特征水位表
部位
特征水位
流量（m3/s）
水位（m）
说明
闸坝
上游校核洪水（0.5%）
1350
3176.80
3孔闸门全开
上游设计洪水（3.33%）
1080
3175.35
用闸门控制
上游正常蓄水位

3175.35

厂房
校核洪水（1%）
1250
3167.50

设计洪水（3.33%）
1080
3167.16

正常尾水位
75.3
3163.10

电站利用流量
75.3

四、闸门运行方式
1、鲜水河电站的正常 消力池未完工，正常蓄水位定在3173M—3174M之间运行，在校核洪水位为3176.80m，电站无调节，即正常情况下水位在正常蓄水位和校核洪水位之间变动。
2、汛期当坝前水位达到3173.5M时，发电引用流量75.3m3/s（3台机组满发），此时，开启#2冲砂闸闸门，闸门开度顺次按0.5m、1.0m、1.5m……7.0m开启，开度大小依天然来水量大小而定。当天然来水量加大，坝前水位已达3174m，开启一孔冲砂闸门已无法满足泄洪要求时，当流量继续增大，需开启另外两孔闸门，开启方法同前述，依天然来水量大小调节开度。
3、枯水期3孔冲砂闸应全部关闭，当来水量小于75.3 m3/s时，全部水量用于发电，坝前水位保持在3173M—3174M。当天然来水量大于75.3 m3/s，小于252.68 m3/s时，开启#2冲砂闸闸门，闸门开度顺次按0.5m、1.0m、1.5m……7.0m开启，开度大小依天然来水量大小而定。
4、在满足系统负荷及电厂安全生产的前提下，尽量减少机组开启台数，以降低耗水量和尾水位，增加有效水头，尽可能维持较高水头运行，库区水位一般控制在3173M～3174M之间消落，以减少机组耗水率。

第四节 水库调度注意事项

一、水库调度运行管理必须根据实际情况，在保证安全生产运行的前提下灵活调度。
二、为保证库区及大坝和下游的安全，操作闸门时禁止闸门陡开陡放,应逐级加大。
三、闸门操作一般情况下进行远方操作，在远控失灵的情况下才进行近控操作。操作时应注意显示开度与实际开度之间的差异。
四、汛期经常与上游水文站、防洪办以及气象部门保持联系。
五、泄洪时要随时巡视检查各种设备运行情况，对巡视检查中发现的 问题要及时向领导汇报，以采取果断措施，防止事故扩大。
六、放水、蓄水时应作好各项记录，以便存档查阅和积累资料总结经验。
附表一：鲜水河电站坝上水位流量关系表：
水位（m）
流量（m3/s）
水位（m）
流量（m3/s）
3175.35
0.00
3176.8
177.38
3175.5
5.90
3176.9
196.04
3175.6
12.70
3177.0
215.31
3175.7
21.04
3177.1
235.18
3175.8
30.67
3177.2
255.62
3175.9
41.44
3177.3
276.63
3176.0
53.24
3177.4
298.18
3176.1
65.98
3177.5
320.26
3176.2
79.61
3177.6
342.86
3176.3
94.07
3177.7
365.97
3176.4
109.30
3177.8
389.58
3176.5
125.28
3177.9
413.67
3176.6
141.97
3178.0
438.24
3176.7
159.35

附表二：鲜水河电站冲砂闸（1孔）开度流量关系表：（前池水位3176.8m）
闸门开度（m）
过闸流量（m3/s）
闸门开度（m）
过闸流量（m3/s）
0.5
32.89
4
241.27
1
65.00
4.5
267.92
1.5
96.33
5
293.79
2
126.88
5.5
318.88
2.5
156.65
6
343.19
3
185.64
6.5
366.72
3.5
213.85
7
389.47

附表三：鲜水河电站冲砂闸（2孔）开度流量关系表：（前池水位3176.8m）
闸门开度（m）
过闸流量（m3/s）
闸门开度（m）
过闸流量（m3/s）
0.5
65.78
4
482.55
1
130.00
4.5
535.85
1.5
192.66
5
587.59
2
253.75
5.5
637.77
2.5
313.29
6
686.38
3
371.27
6.5
733.44
3.5
427.69
7
778.94

附表四：鲜水河电站冲砂闸（3孔）开度流量关系表：（前池水位3176.8m）
闸门开度（m）
过闸流量（m3/s）
闸门开度（m）
过闸流量（m3/s）
0.5
98.67
4
723.82
1
195.00
4.5
803.77
1.5
288.98
5
881.38
2
380.63
5.5
956.65
2.5
469.94
6
1029.58
3
556.91
6.5
1100.17
3.5
641.54
7
1168.41

鲜 水 河 电 站
二零一一年三月二十七日
