变速器壳体及外围件

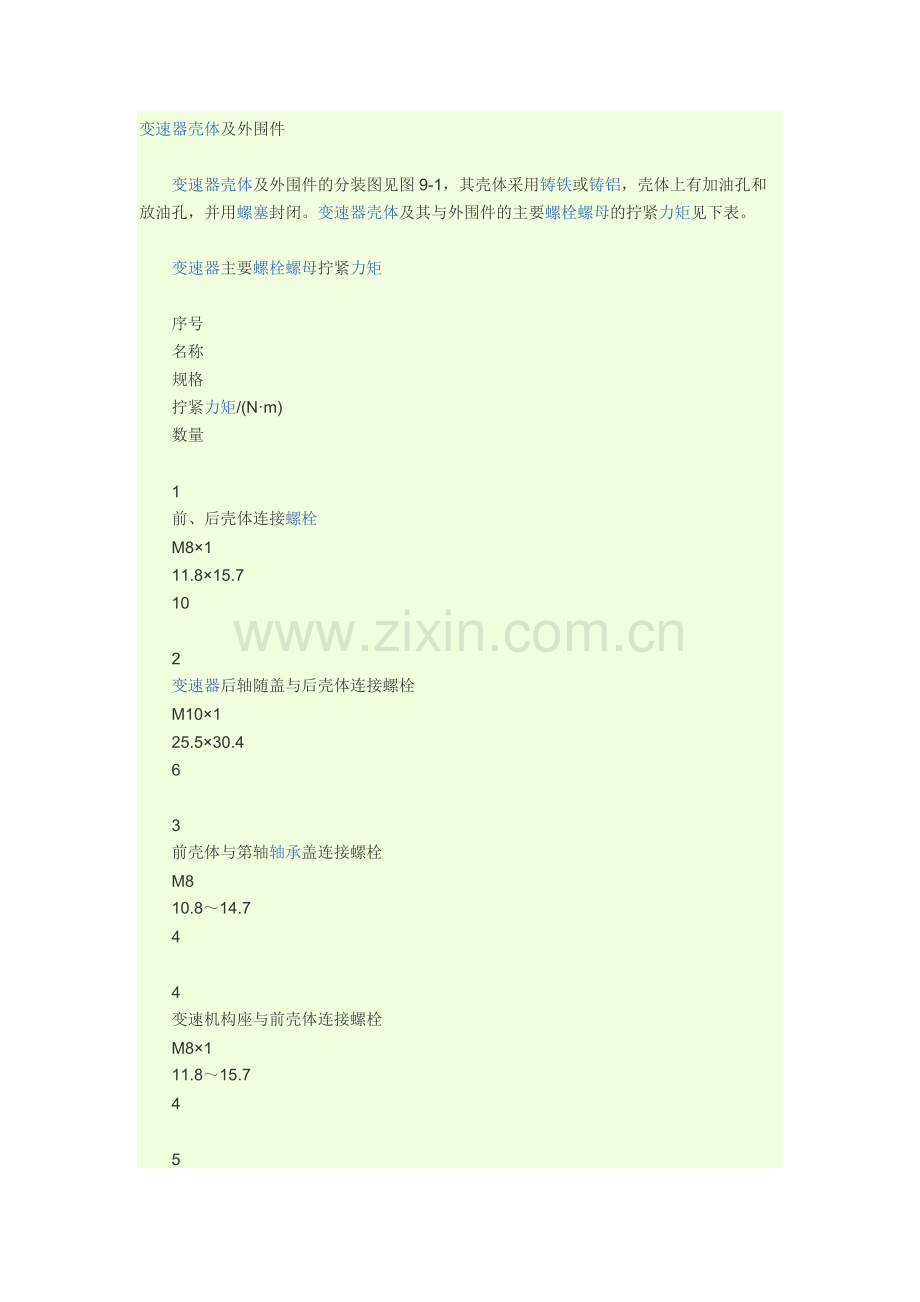

　　变速器壳体及外围件的分装图见图9-1，其壳体采用铸铁或铸铝，壳体上有加油孔和放油孔，并用螺塞封闭。变速器壳体及其与外围件的主要螺栓螺母的拧紧力矩见下表。

　　变速器主要螺栓螺母拧紧力矩

　　序号
　　名称
　　规格
　　拧紧力矩/(N·m)
　　数量

　　1
　　前、后壳体连接螺栓
　　M8×1
　　11.8×15.7
　　10

　　2
　　变速器后轴随盖与后壳体连接螺栓
　　M10×1
　　25.5×30.4
　　6

　　3
　　前壳体与第轴轴承盖连接螺栓
　　M8
　　10.8～14.7
　　4

　　4
　　变速机构座与前壳体连接螺栓
　　M8×1
　　11.8～15.7
　　4

　　5
　　倒档孔盖板与后壳体连接螺栓
　　M8
　　10.8～14.7
　　4

　　6
　　取力孔盖板与前壳体连接螺栓
　　M10
　　21.5～26.5
　　6

　　7
　　第二轴突缘螺母
　　M20×1.5
　　170～210
　　1

　　2.第一轴

　　其分装图见图9-2所示，其前端支承在发动机曲轴突缘的滑套中，后端通过球轴承支承在变速器前壳体的轴承孔中。球轴承的外圈上套有止动环，用以限制第一轴的轴向移动。

　　3.中间轴

　　中间轴的分装图见图9-3所示，它与倒档主动齿轮及一档主动齿轮做成一个整体，2档齿轮和3档齿轮为双联齿轮。中间轴的前端装有锥轴承，用调整垫片调整该轴承的装配尺寸(mm)，以保证各轴相应齿轮的正确位置，圆锥滚子轴承的外圈顶在装有弹簧挡圈的后端面上，用以限制中间轴总成向前移动。中间轴的后端亦装有锥轴承，轴承外圈与变速器后轴承盖的孔台之间装有调整垫片，从而使中间轴上的两个圆锥滚子轴承有轴向预紧力，此时转动中间轴总成所需要的扭矩为0.5-2.0N·m。

　　4.第二轴

　　第二轴总成分装图见图9-4。由图可见，其上装有滚针轴承总成，1，2，3，4档与倒档从动齿轮总成，同步环，2，3，4，5档及倒档同步器齿座等。装配后，轴上的各个齿轮应能自由、均匀转动，不能有卡滞现象，且各档齿轮轴向间隙不得大于0.24mm。

　　5.变速机构总成

　　CAS5-20变速器采用单滑轨式变速机构，变速机构总成由变速机构座总成和变速叉总成组成，其分装图分别为图9-5、图9-6。

　　由图9-5可见，变速机构座总成由变速机构座、换档轴及选档臂、换档轴及换档臂、换档拨头等组成。为了减少磨损，在选档臂和变速机构座之间、选档轴与换档轴的环槽内装有油封，以防止漏油。选档轴与选档拨头用六角槽形螺母紧固，并用开口销防松。选档臂外连接孔移动距离(选档臂自由间隙)不得大于2mm。换档轴和换档拨头之间用花键连接，当拨动选档臂时，经选档轴带动换档拨头和换档拨块，换档拨头在换档轴上滑动并带动换档拨块，进而使得变速叉轴(见图9-6)转动，从而实现换档。

　　变速叉总成的分装图见图9-6，它由变速叉轴、一速及倒车变速叉、二、三速变速叉、四、五速变速叉、互锁板等组成。

　　6.同步器

　　CAS5-20是5档全同步器式变速器，1至5档均采用同步器换档，同步器由同步器锥环、同步器齿套、同步器弹簧和同步器齿座等组成，见图9-4。

　　二、CAS5-20变速器的调整与主要零部件的检修

　　(一)中间轴锥轴承轴向间隙的调整

　　中间轴锥轴承轴向间隙的极大值为0.lmm，若超过此值，应将其调整为0-0.05mm，调整方法如下(参见图9-3)：压紧轴承7506E的外环，用深度尺测出轴承外环高出壳体表面的尺寸大小，再测出后轴承盖φ62孔深H，按下式计算调整垫片的厚度：

　　L=(H-h)+0.3-(0～0.05)

　　例如，测得H=6mm，h=5.8mm，则L=0.5-0.45mm，即应加0.45～0.5mm的调整垫片。

　　(二)主要零部件的检修

　　1.齿轮的检修

　　变速器的齿轮的主要损坏形式有：齿面的斑点和剥落；齿轮的断裂、齿端的磨损、齿面的磨损等。

　　齿面上轻微的斑点、剥落或者边缘有损坏，在不影响质量的情况下可用油石修磨。而当齿轮磨损厚度超过0.2mm，齿长磨损超过原齿长25%，或者斑点占齿面20%以上时，则必须予以修复或更换。齿轮磨损松旷，要用千分表来测量齿轮和内座圈之间的游隙并检查。

　　(1)一档和倒档齿轮游隙的检查：如图9-7，在装上滚针轴承的状态下，用千分表测量齿轮内座圈之间的间隙。标准间隙为0.009-0.065mm，若超过0.15mm时，则需要修复。

　　(2)二、三档齿轮的游隙：如图9-8所示，在装上滚针轴承的状态下，用千分表测量齿轮和轴之间的间隙，标准间隙为0.009-0.060mm，若超过0.15mm时，则表示轴外径、轴承和齿轮内孔磨损，应修复。

　　2.轴的检修

　　(1)输出轴的检修：输出轴轴颈及轴颈间隔圆盘磨损过大，不仅使齿轮啮合间隙过大，而且轴会在轴承内座圈中活动从而烧蚀轴颈。如图9-9所示，用卡尺来测量轴颈和圆盘尺寸的磨损情况。磨损严重时应涂镀修复或更换。如图9-10所示，用千分表测量轴的径向摆差，最大径向摆差值不得超过0.05mm，否则应校直或更换。

　　(2)输入轴的检修：变速器的输入轴的花键齿是与离合器摩擦片的花键槽套合的，经常作轴向滑动，易出现损坏。常见的损伤为键齿的磨损及轴身的弯曲，接合牙齿有时也因装配不当或使用不当而造成损坏。因此，必须对输入轴上述部件进行检测，发现磨损则予以修复。

　　3.壳体及油封的检修

　　变速器壳体的主要损伤是变形、裂纹、支承座孔磨损及螺纹孔损坏等。油封是易损部件，在拆检过程中一般需要更换。

　　(1)变速器壳裂纹的检修：可用检视法或敲击法检查。如有未延伸到轴承座孔的裂纹，可用环氧树脂胶粘法、螺钉填补法或焊修法修复；裂纹已延伸到轴承座孔或安装固定孔时，应更换。

　　(2)变速器壳变形的检修：前、后壳体结合平面的翘曲变形可扣在平板上用厚薄规检查，其平面度误差应不超过0.15mm，否则，可用铲、锉、刨、磨等方法修复。

　　三、变速器的使用与保养

　　(1)前、后壳体之间只涂密封胶，涂胶应均匀，严禁加装纸垫。

　　(2)一轴盖纸垫装配时，两面必须均匀涂密封胶，必须采用规定的纸垫，严禁自行随意改变纸垫的厚度和取消纸垫。

　　(3)二轴尾端锁紧螺母(1701354B1)的拧紧力矩为80-100N·m，拧后，必须将螺母与轴槽口对应的部分敲击变形，以防松动。

　　(4)所有透视螺纹必须在螺栓或螺柱上涂螺纹密封胶，涂胶长度不少于8mm，且应均匀。在螺纹处涂以乐泰(中国)有限公司生产的LOCITE222，242，262等系列的密封胶牌号，在平面处涂以中科院长春应化所生产的YH24R密封胶。

　　(5)当汽车行驶6000-8000km进行二级保养时，检查、补充齿轮油，清洗通气塞。

　　(6)当汽车行驶35000-45000km进行二级保养时，拆检变速器，并更换齿轮油，加油1.7L至注油螺孔下缘。变速器使用的齿轮油牌号为：80W-90GL-3、85W-90GL-3或26号合成齿轮油(沈化企标Q/SHC41-77)，不同牌号的润滑油不能混合使用，并严禁使用劣质润滑油。

　　(7)采用两脚离合器换档，这样可以减少相啮合齿轮的圆周速度差，减轻同步器的负荷，延长同步器的使用寿命。

　　(8)严禁在熄火空档滑行状态下，利用同步器强行挂档起动发动机。因为发动机转动惯量很大，而同步器的摩擦力矩小，加上速度大，同步时间长，因此，同步器的滑磨剧增，使其温度急剧增高，导致同步器烧毁。
