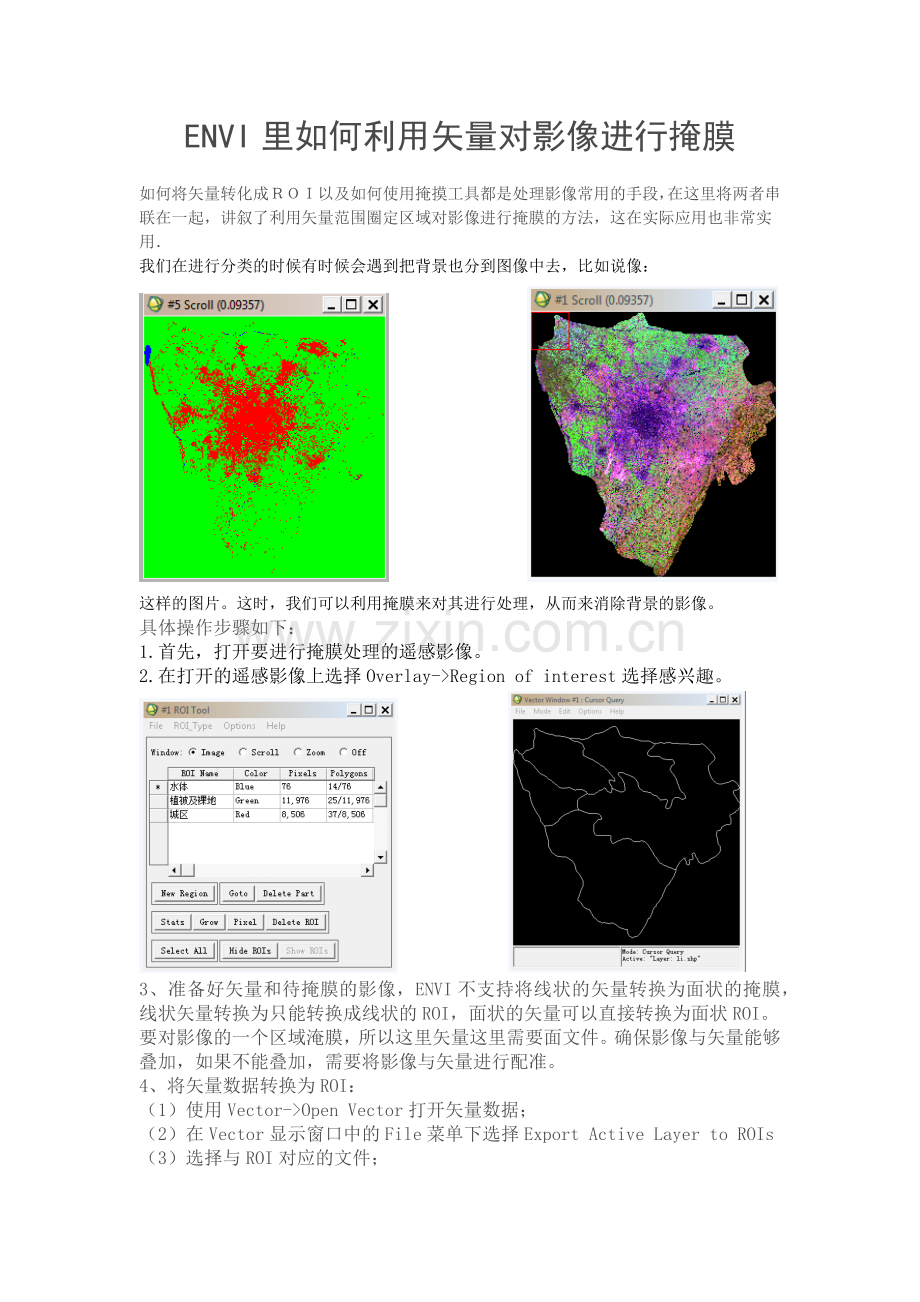

ENVI里如何利用矢量对影像进行掩膜
如何将矢量转化成ＲＯＩ以及如何使用掩摸工具都是处理影像常用的手段，在这里将两者串联在一起，讲叙了利用矢量范围圈定区域对影像进行掩膜的方法，这在实际应用也非常实用．
我们在进行分类的时候有时候会遇到把背景也分到图像中去，比如说像：
这样的图片。这时，我们可以利用掩膜来对其进行处理，从而来消除背景的影像。
具体操作步骤如下：
1.首先，打开要进行掩膜处理的遥感影像。
2.在打开的遥感影像上选择Overlay->Region of interest选择感兴趣。
3、准备好矢量和待掩膜的影像，ENVI不支持将线状的矢量转换为面状的掩膜，线状矢量转换为只能转换成线状的ROI，面状的矢量可以直接转换为面状ROI。要对影像的一个区域淹膜，所以这里矢量这里需要面文件。确保影像与矢量能够叠加，如果不能叠加，需要将影像与矢量进行配准。
4、将矢量数据转换为ROI：
（1）使用Vector->Open Vector打开矢量数据；
（2）在Vector显示窗口中的File菜单下选择Export Active Layer to ROIs

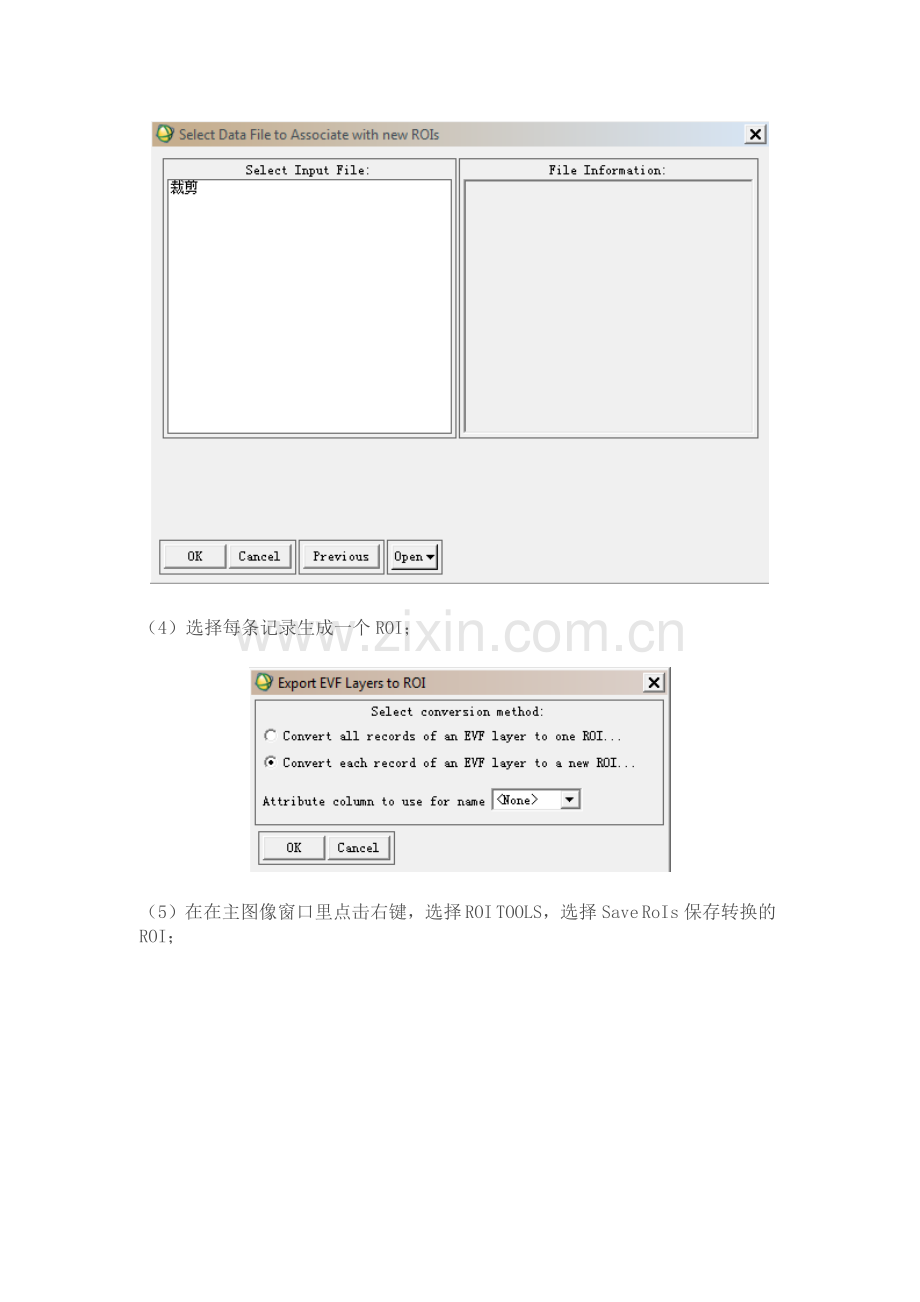

（3）选择与ROI对应的文件；

（4）选择每条记录生成一个ROI；

（5）在在主图像窗口里点击右键，选择 ROI TOOLS，选择Save RoIs保存转换的ROI；

（6）对于线状的ROI，可以事先将线状的ROI转换为面状ROI再导入ENVI，或者根据我们编的程序将线状的ROI转换为面状ROI。
5、使用ROI生成掩膜
（1）在ENVI的菜单下选择Basic Tools->Masking->Build Mask

（2）选择需要进行掩膜的影像

（3）在掩膜定义窗口中，在Options下选择Import ROIs，然后选择前面生成的面状ROI。

5）生成掩膜
   点击Apply，输入掩膜文件保存的位置，生成掩膜文件。
4、应用掩膜
（1）在Basic Tools下选择Masking->Apply Mask，首先选择需要进行掩膜的文件，然后在选择文件的对话框中选择Select Mask Band，在弹出的对话框中选择前面生成的掩膜文件。

(2)设置mask value 为255，即背景为白色。

（3）做掩膜处理后的遥感影像为： 。
5.把掩膜应用到分类后的结果中去。
（1）选择Classification-》Supervised-》Maximum Likelihood

（2）分类后的遥感影像经过掩膜处理后的图像。

此时，得到的图像周围的颜色还不是我们所需要的白色，而是DN值为255的颜色（按理说，DN值为255的应该是白色的，但是不晓得是什么原因，导致最后得到的结果并不是我们所需要的，此时，我们还可以用下面的方法来进行改正）。
（3）在上面一步得到的遥感影像上，我们选择Tools-》Color Mapping-》Class Color Mapping。

（4）在上面得到的Class Color Mapping中选择Masked Pixels，然后选择颜色，Color-》Colors 1-20-》White即可，再选择Option-》Save Changes。

（5）最后得到我们所需要的结果。
