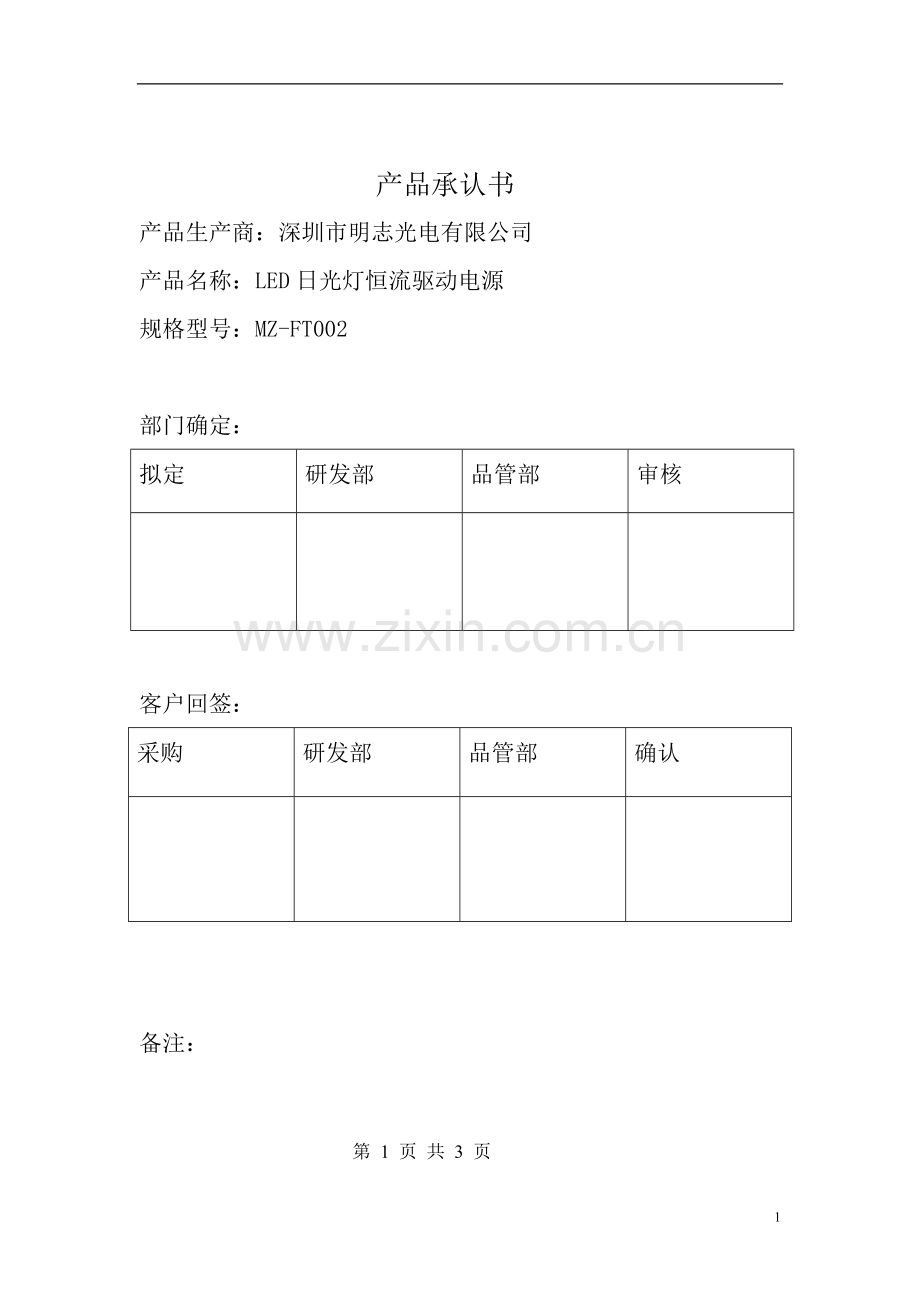

产品承认书
产品生产商：深圳市明志光电有限公司
产品名称：LED日光灯恒流驱动电源
规格型号：MZ-FT002

部门确定：
拟定
研发部
品管部
审核

客户回签：
采购
研发部
品管部
确认

备注：

第 1 页 共 3 页

MZ-FT002产品规格书

一． 概述：
MZ-FT002电源是我司开发的一款LED日光灯电源，它可以直接市电输入（AC：100-240V），也可以兼容传统带启辉器的电感式镇流器和大部分电子式镇流器，兼容效果好，它具有高效，稳定，低噪音，低功耗，耐温特性好，长寿命等特点。

二． 产品电气特性：
测试项目
符号
测试条件
数值
单位
备注
输出功率
Pout
Vin:AC100V-240V，50-60HZ
6-20
Watt

输入电压
Vin
Vout:41V,Iout:500mA
AC100-240
V

输出电流
Iout
Vout:30-35V/35-41V
200-500
mA

可输出电压
Vout
Vin:AC100-240V, 50-60HZ
Iout：200-500mA
30-41
V

典型效率
η
Vin：220V，Iout: 500mA
87%

工作环境温度
Top
Vin：240V，Iout: 500mA
-20~45
℃

工作湿度
Hop
Vin：240V，Iout: 500mA
20-80
%RH

三． 安装说明：

四． 特殊说明：
1、该电源可以直接输入市电：AC100-240V，也可以兼容全部带启辉器的电感式镇流器（不用去掉启辉器）和大部分的电子式镇流器，具体是否能与客户的镇流器匹配，最终请客户确定。
2、在用于兼容镇流器时，如果是一个镇流器带动两根或者两根以上的灯管，装有该电源的LED灯管不能与传统的日光灯管同时工作于同一个镇流器。
3、在购买该电源时，请客户告诉我司你们用于与该电源连接的LED日光灯管灯板上灯珠的串并联数目。

五． 产品尺寸和图片
典型尺寸：259*17.8*10.6mm

深圳市明志光电有限公司
固话：0755-33533321
