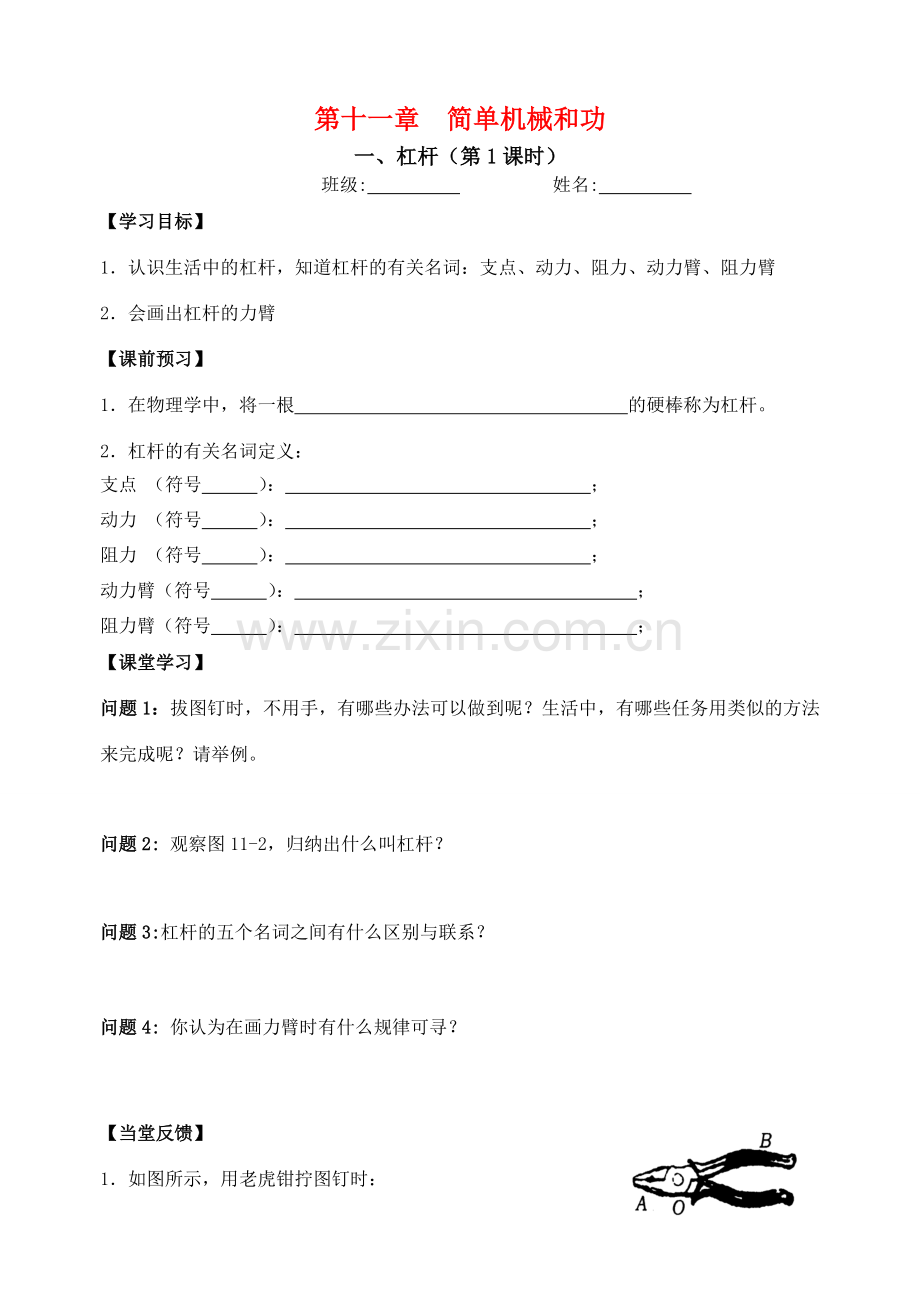

第十一章 简单机械和功
一、杠杆（第1课时）
班级: 姓名:
【学习目标】
1．认识生活中的杠杆，知道杠杆的有关名词：支点、动力、阻力、动力臂、阻力臂
2．会画出杠杆的力臂
【课前预习】
1．在物理学中，将一根 的硬棒称为杠杆。
2．杠杆的有关名词定义：
支点 （符号 ）： ；
动力 （符号 ）： ；
阻力 （符号 ）： ；
动力臂（符号 ）： ；
阻力臂（符号 ）： ；
【课堂学习】
问题1：拔图钉时，不用手，有哪些办法可以做到呢？生活中，有哪些任务用类似的方法来完成呢？请举例。

问题2: 观察图11-2，归纳出什么叫杠杆？

问题3:杠杆的五个名词之间有什么区别与联系？

问题4: 你认为在画力臂时有什么规律可寻？

【当堂反馈】
1．如图所示，用老虎钳拧图钉时：

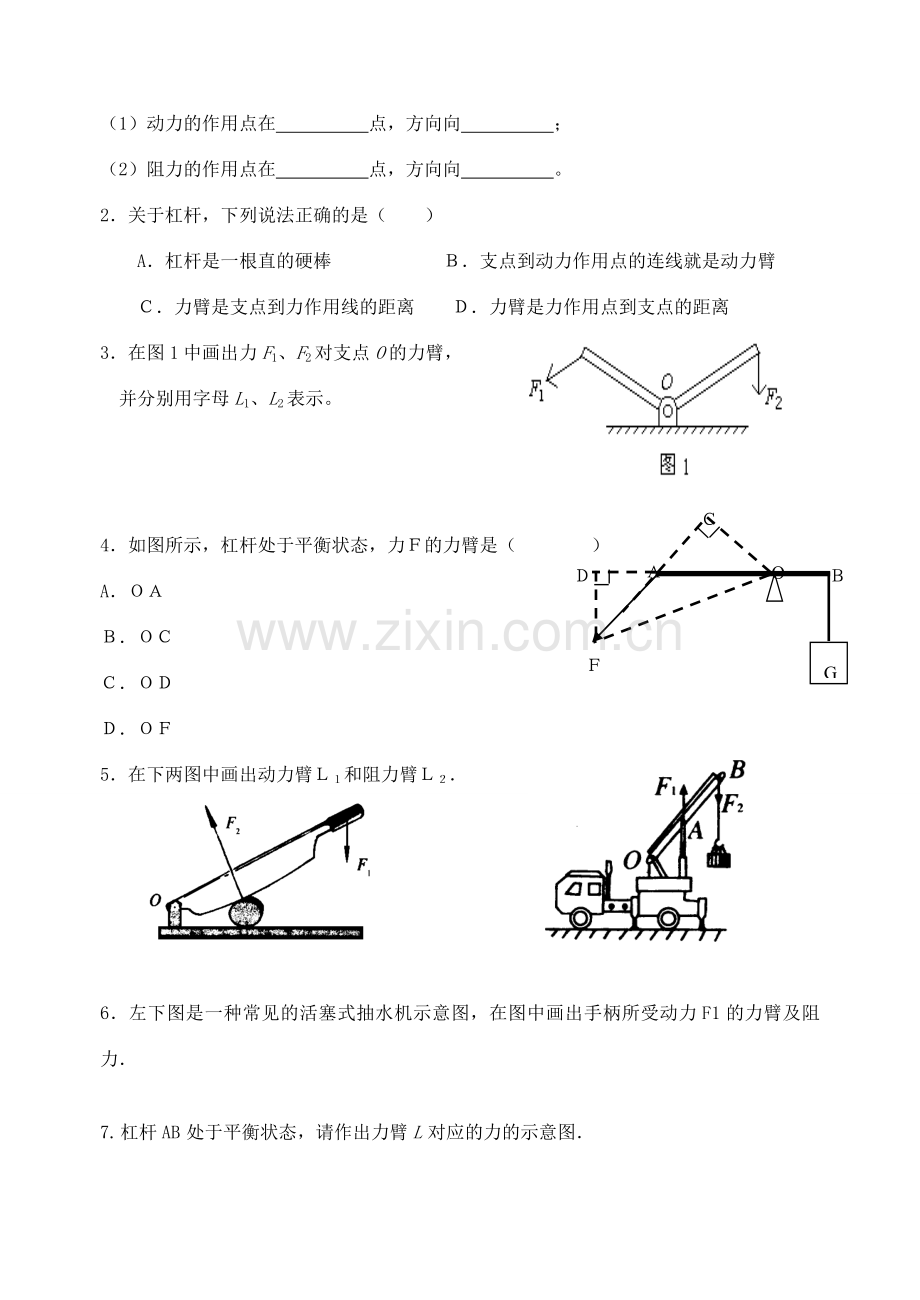

（1）动力的作用点在 点，方向向 ；
（2）阻力的作用点在 点，方向向 。
2．关于杠杆，下列说法正确的是（ ）
A．杠杆是一根直的硬棒 Ｂ．支点到动力作用点的连线就是动力臂
Ｃ．力臂是支点到力作用线的距离 Ｄ．力臂是力作用点到支点的距离
3．在图1中画出力F1、F2对支点O的力臂，
并分别用字母L1、L2表示。

Ａ
Ｂ
Ｃ
Ｄ
Ｆ
G
O

4．如图所示，杠杆处于平衡状态，力Ｆ的力臂是（　　　　）
A．ＯＡ
Ｂ．ＯＣ
Ｃ．ＯＤ
Ｄ．ＯＦ
5．在下两图中画出动力臂Ｌ１和阻力臂Ｌ２．

6．左下图是一种常见的活塞式抽水机示意图，在图中画出手柄所受动力F1的力臂及阻力．

7.杠杆AB处于平衡状态，请作出力臂L对应的力的示意图．

【学后反思】
1.如何认识杠杆？

2．如何正确画出力臂？有什么技巧？

【课后巩固】

班级________姓名____________
1．在物理学中，我们把在 的作用下 　　　　　　 的硬棒叫做杠杆，此硬棒可以是直的，也可以是 ．杠杆如果绕固定点O转动，则O点称为 ． 叫动力臂． 叫阻力臂．

2．如下图所示的杠杆，请画出杠杆的动力臂和阻力臂．
（3）
F2
O
F1
A
B
（2）
F
G
（1）

（4）

（5） （6）

（7） （8） （9）
3．如左下图所示，筑路工人用撬棒撬石头，O为撬棒的支点，请画出作用在撬棒上动力F的力臂．
4．在右图中画出斜面上“不倒翁”受重力的示意图，并画出重力相对于Ｏ点的力臂l 1． (黑点表示“不倒翁”的重心)

5．在下图中，画出动力F1的力臂和阻力F2的示意图, 以及阻力臂

6．如图甲所示的钢丝钳，A为剪钢丝处，B为手的用力点，0为转动轴，图乙为单侧钳柄及相连部分示意图。请在图乙中画出剪钢丝时的动力F1、阻力F2、动力臂l1、阻力臂l2。

7．画出渔翁用力拉起鱼网时拉力的力臂。

8．如图，一个绕O点转动的杠杆，已知阻力F2的方向，以及动力F1的力臂，在图中补全F2的力臂以及动力F1。

9．如图，作出右上图的杠杆受到动力和动力臂。
