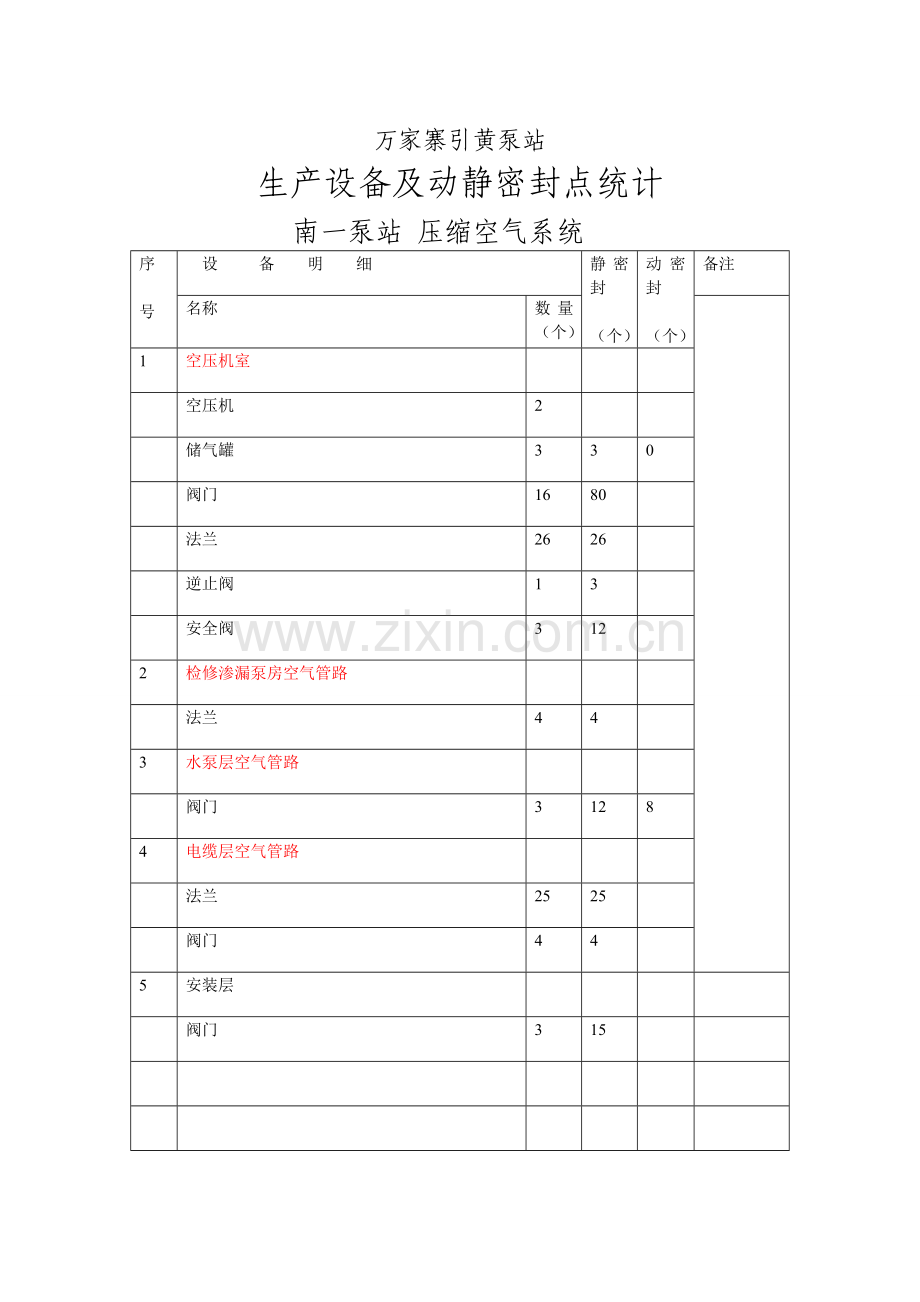

万家寨引黄泵站
生产设备及动静密封点统计
南一泵站 压缩空气系统
序

号
设 备 明 细
静密封

（个）
动密封

（个）
备注
名称
数量（个）

1
空压机室

空压机
2

储气罐
3
3
0

阀门
16
80

法兰
26
26

逆止阀
1
3

安全阀
3
12

2
检修渗漏泵房空气管路

法兰
4
4

3
水泵层空气管路

阀门
3
12
8
4
电缆层空气管路

法兰
25
25

阀门
4
4

5
安装层

阀门
3
15

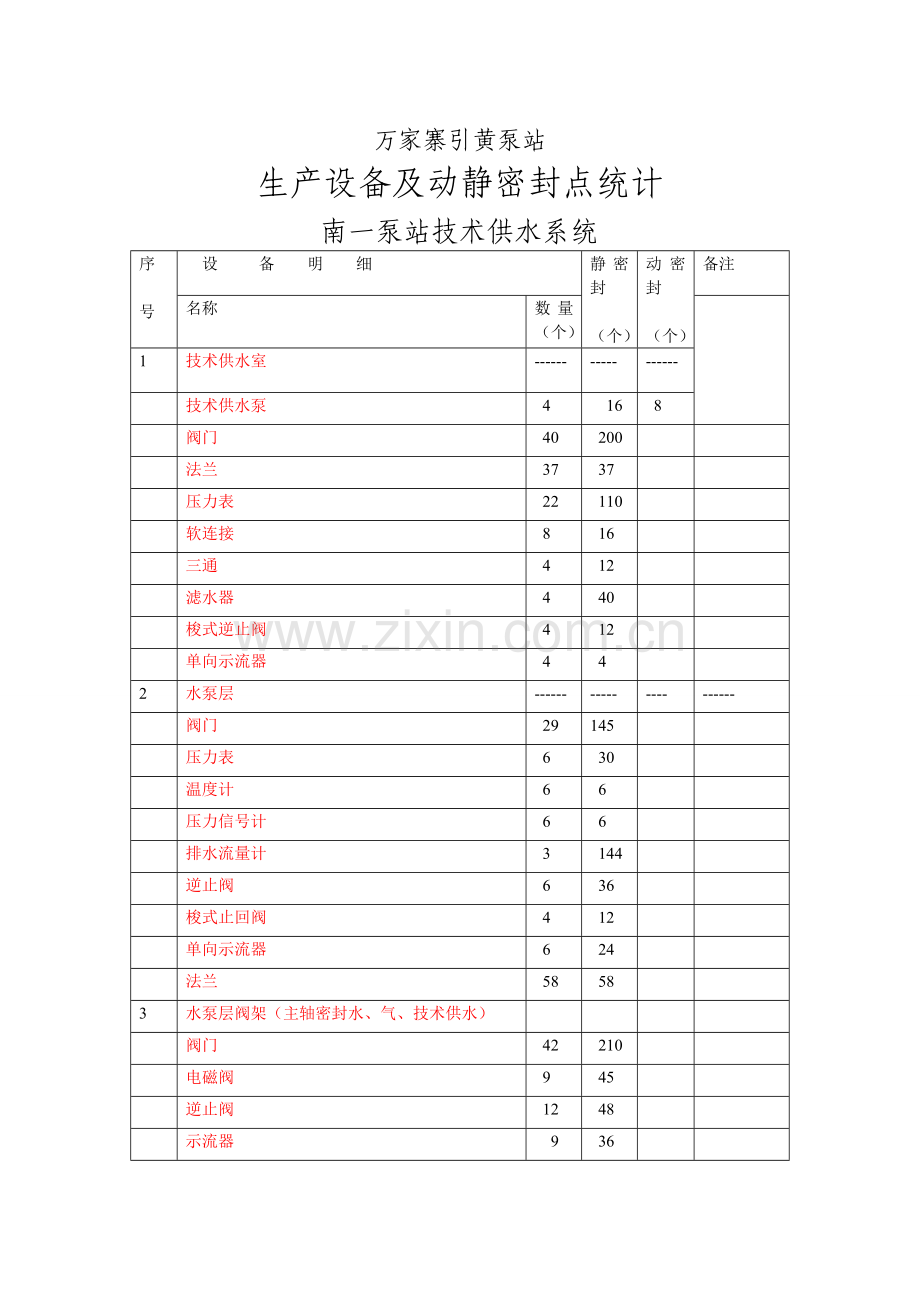

万家寨引黄泵站
生产设备及动静密封点统计
南一泵站技术供水系统
序

号
设 备 明 细
静密封

（个）
动密封

（个）
备注
名称
数量（个）

1
技术供水室
------
-----
------

技术供水泵
4
16
8

阀门
40
200

法兰
37
37

压力表
22
110

软连接
8
16

三通
4
12

滤水器
4
40

梭式逆止阀
4
12

单向示流器
4
4

2
水泵层
------
-----
----
------

阀门
29
145

压力表
6
30

温度计
6
6

压力信号计
6
6

排水流量计
3
144

逆止阀
6
36

梭式止回阀
4
12

单向示流器
6
24

法兰
58
58

3
水泵层阀架（主轴密封水、气、技术供水）

阀门
42
210

电磁阀
9
45

逆止阀
12
48

示流器
9
36

法兰
45
45

活接
12
36

弯头
63
126

三通
30
90

压力表
3
15

4
电缆层
-----
-----
------
------

阀门
18
90

温度计
15
30

逆止阀
6
36

单向示流器
6
24

法兰
26
26

压力表
18
90

压力表接头
18
54

5
风洞层
-----
-----
------
-------

阀门
114
570

活接头
60
180

法兰
57
57

6
SFC室
-------
------
------
-------

阀门
22
110

法兰
30
30

单向示流器
4
16

逆止阀
6
24

温度计
4
4

压力表
4
4

万家寨引黄泵站
生产设备及动静密封点统计
南一泵站初扬水系统
序

号
设 备 明 细
静密封

（个）
动密封

（个）
备注
名称
数量（个）

1
初扬水泵
2
8
2

阀门
6
30

软连接
4
8

压力表
4
20

流量调节阀
1
54

逆止阀
2
8

压力钢管层法兰
1
1

万家寨引黄泵站
生产设备及动静密封点统计
南一泵站清水系统
序

号
设 备 明 细
静密封

（个）
动密封

（个）
备注
名称
数量（个）

1
深井泵房

深井泵
2

阀门
4
20

示流器
2
4

流量计
2
4

压力表
2
10

流量互感器
2
4

法兰
4
4

2
加压泵房

生活泵
3
32
2

消防泵
2
10
4

加压泵
3
28
4

阀门
20
100

自控阀
5
280

安全阀
3
15

压力表
10
50

法兰
12
12

3
电缆层主轴密封

阀门
8
40

压力表
6
30

手动滤水器
2
6

法兰
4
4

厂外总管阀门
2
10

万家寨引黄泵站
生产设备及动静密封点统计
南一泵站检修、渗漏系统
序

号
设 备 明 细
静密封

（个）
动密封

（个）
备注
名称
数量（个）
检修渗漏泵房
1
检修排水泵
2
12
2

渗漏排水泵
2
16
2

阀门
11
55

逆止阀
6
24

压力表
4
20

单向示流器
4
4

压力信号计
1
1

法兰
5
5

2
润滑水总管（检修渗漏泵房）

法兰
8
8

阀门
14
70

单向示流器
4
12

电磁阀
4
16

活接头
20
60

弯头
10
20

三通
8
24

万家寨引黄泵站
生产设备及动静密封点统计
南一泵站透平油统系统
序

号
设 备 明 细
静密封

（个）
动密封

（个）
备注
名称
数量（个）

1
透平油室

法兰
23
23

阀门
6
24

油位计
2
4

呼吸器
2
4

2
油处理室

法兰
18
18

阀门
15
75

3
水泵层

法兰
58/
58

阀门
54
240

三通
12
36

弯头
12
24

4
高压减载装置

阀门
3
15

法兰
3
3

检修渗漏泵房法兰
3
3

安装层阀门
2
10

万家寨引黄泵站
生产设备及动静密封点统计
南一泵站消防水系统
序

号
设 备 明 细
静密封

（个）
动密封

（个）
备注
名称
数量（个）

1
水泵层

消火栓
6
18

2
技术供水室

消火栓
8
24

截止阀
3
12

3
油处理室

消火栓
2
6

截止阀
2
8

4
电缆层

消火栓
6
18

截止阀
7
28

堵板
1
1

5
检修渗漏、空压机室

消火栓
4
12

截止阀
3
9

6
电机层

消火栓
11
33

截止阀
10
40

法兰
8
8

压力表
3
15

6
安装层

消火栓
10
30

7
SFC、通风机房

消火栓
18
54

截止阀
6
24

8
雨淋阀室

阀门
10
40

滤网
6
18

雨淋阀控制器
2
160

压力表
4
20

法兰
2
2

万家寨引黄泵站
生产设备及动静密封点统计
南一泵站三大阀系统
序

号
设 备 明 细
静密封

（个）
动密封

（个）
备注
名称
数量（个）

1
进水电动阀
3
15

SV检修排水阀
6
30

排水廊道支管总阀
1
5

排水廊道阀门
11
55

2
HDV

液控阀
3
15

3
EDV

出水电动阀
3
15

HDV与EDV之间排水阀
6
30

法兰
6
6

HDV进人孔
3
3

SV进人孔
3
3

HDV排气阀
6
30

法兰
6
