信号接口-视频输出端口介绍（HDMI、DVI、VGA、RGB、分量、S端子）
2009-4-20 11:51:44 Tags:长线驱动器 URL:

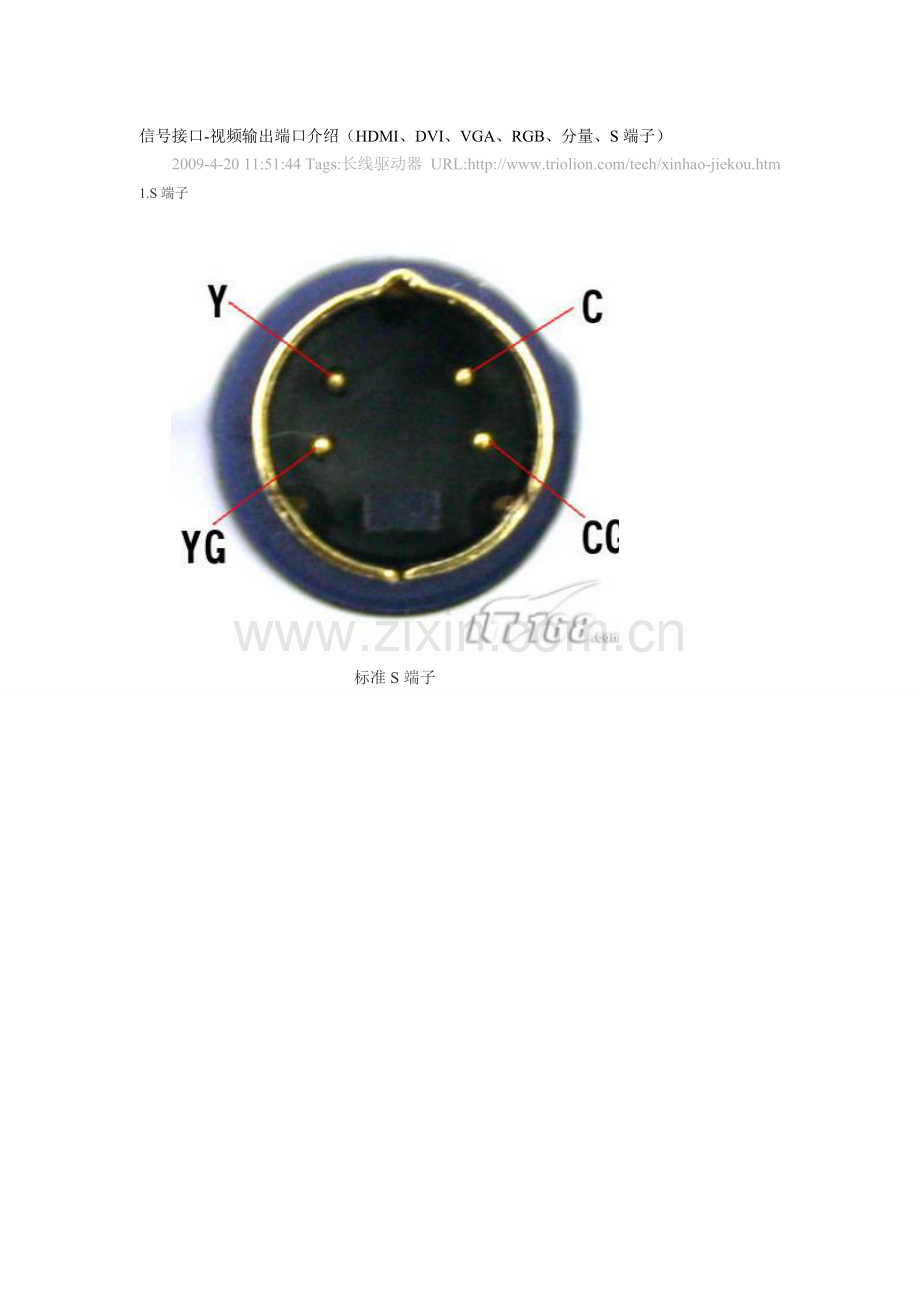

1.S端子

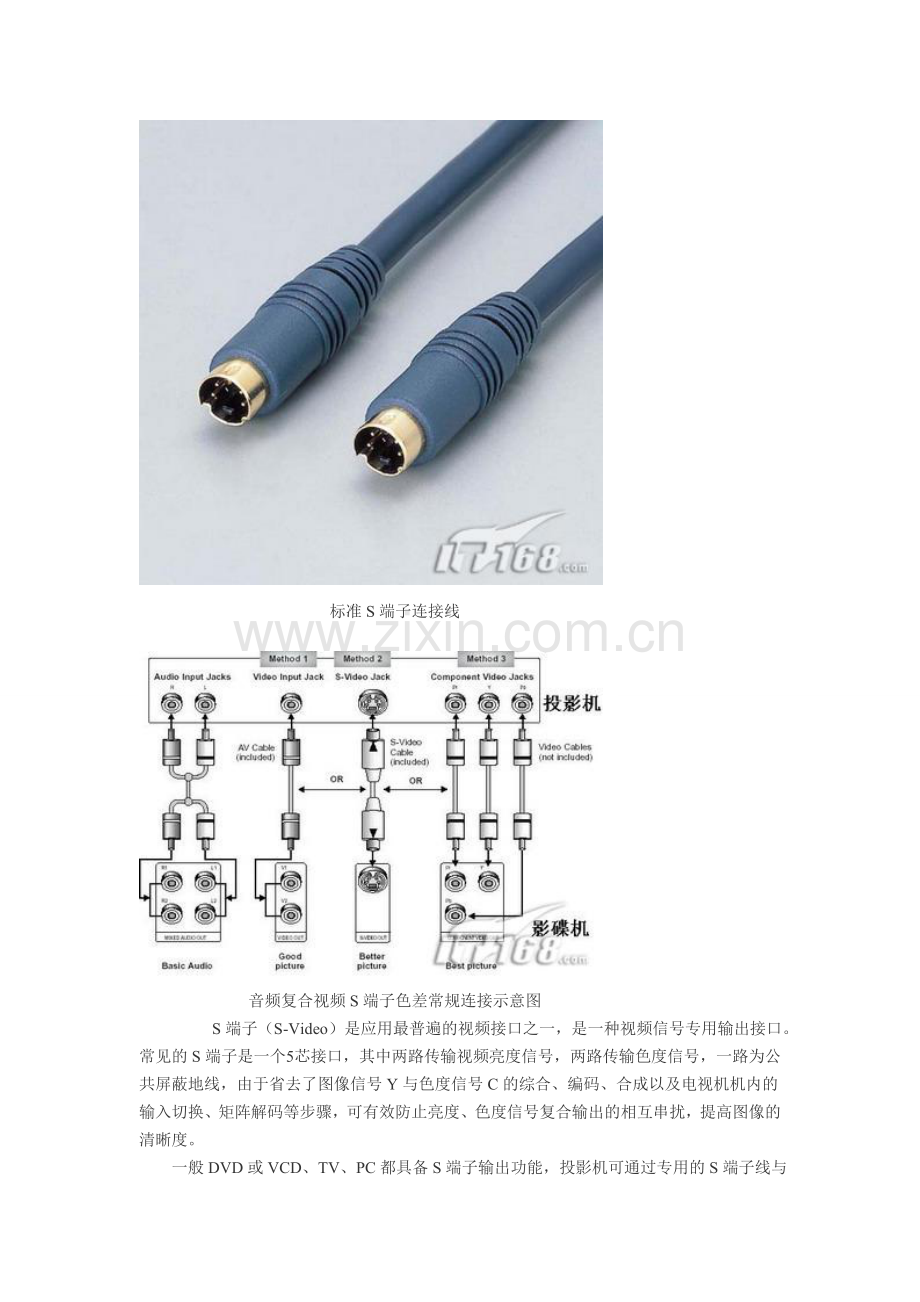

标准S端子

标准S端子连接线

音频复合视频S端子色差常规连接示意图
S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

显卡上配置的9针增强S端子，可转接色差

S端子转接线

欧洲插转色差、S端子和AV

与电脑S端子连接需使用专用线，如VIVO线
2.VGA接口

DVI接口正在取代VGA，图为DVI转VGA的转接头
VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。VGA端子也叫D-Sub接口。VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。

VGA转DVI线，可用在没有VGA接口的设备上
目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。很多投影机上还有BGA输出接口，用于视频的转接输出。

3.分量视频接口

3RCA连接线

标准的3RCA线头
分量视频接口也叫色差输出/输入接口，又叫3RCA。分量视频接口通常采用YPbPr和YCbCr两种标识。分量视频接口/色差端子是在S端子的基础上，把色度（C）信号里的蓝色差（b）、红色差（r）分开发送，其分辨率可达到600线以上，可以输入多种等级讯号，从最基本的480i到倍频扫描的480P，甚至720P、1080i等等。如显卡上YPbPr接口采用9针S端子（mini-DIN）然后通过色差输出线将其独立传输。

3RCA转接头
分量视频接口是一种高清晰数字电视专业接口（逐行色差YPbPr），可连接高清晰数字信号机顶盒、卫星接收机、影碟机、各种高清晰显示器/电视设备。目前可以在投影机或高档影碟机等家电上看到有YUV YCbCr Y/B-Y/B-Y等标记的接口标识，虽然其标记方法和接头外形各异但都是色差端口。
图12A VGA转3RCA线
Y.Pb.Pr是逐行输入/输出，Y.Cb.Cr是隔行输入/输出。分量视频接口与S端子相比，要多传输PB、PR两种信号，避免了两路色差混合解码并再次分离的过程，避免了因繁琐的传输过程所带来的图像失真，保障了色彩还原的更准确，保证了信号间互不产生干扰，所以其传输效果优于S端子。
具有这个接口的投影机可以和提供这类输出的电脑、影碟机和DV等设备相连，并可连接数字电视机顶盒收看高画质的数字电视节目。
4.BNC接口

标准的BNC端子
有别于普通15针D-SUB标准接头的特殊显示器借口，或称RGB端子、5RCA（Red/Green/Blue/H-sync/V-sync，为了方便使用，日本一些厂商将RGBHV接口的接线柱做成了色差常用的RCA/俗称“莲花头”接头，而不是RGBHV常用的BNC/螺旋锁自锁紧形式）。由RGB三原色信号及行同步、场同步五个独立信号接头组成。

标准的BNC线

VGA转BNC

DVI转BNC
BNC电缆有5个连接头用于接收红、绿、蓝、水平同步和垂直同步信号。BNC接头可以隔绝视频输入信号，使信号相互间干扰减少且信号频宽较普通D-SUB大，可达到最佳信号响应效果。可将数字信号传送至150/300M以上，模拟可传送300M以上。通常用于工作站和同轴电缆连接的连接器，标准专业视频设备输入、输出等领域，投影机上也很常见。

5RCA线缆

VGA转5RCA线，可用于投影机没有标配VGA/DVI接口（标配HDMI）等场合
5.标准视频输入接口（RCA）

RCA是莲花插座的英文简称，RCA输入输出是最常见的音视频输入和输出接口，也被称AV接口（复合视频接口），通常都是成对的，把视频和音频信号“分开发送”，避免了因为音/视频混合干扰而导致的图像质量下降。但由于AV接口传输的仍是一种亮度/色度（Y/C）混合的视频信号，仍需显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，所以其目前主要被用在入门级音视频设备和应用上。

音频转RCA线

RCA转接延长头

插入示意图
白色的是音频接口和黄色的视频接口，使用时只需要将带莲花头的标准AV线缆与其它输出设备（如放像机、影碟机）上的相应接口连接起来即可。

不要小瞧了RCA，其也有做工不错的高档货
6.DVI接口

DVI-D

DVI转HDMI线

DVI转色差接头
DVI全称为Digital Visual Interface。目前的DVI接口有两种，一为DVI-D（Digital，所谓纯数字）接口，只能接收数字信号，接口上只有3排8列共24个针脚，其中右上角的一个针脚为空，其不兼容模拟信号。一为DVI-I（Inteface，通用接口可通过转接头兼容VGA信号）接口，可同时兼容模拟（其可以通过一个DVI-I转VGA转接头实现模拟信号的输出）和数字信号，目前多数显卡、液晶显示器、投影机皆采用这种接口。

DVI转VGA
两种DVI接口的显卡接口相互之间不能直接连接使用。如果播放设备采用的是DVI-D接口，而投影机是DVI-I接口，那么还需要另配一个DVI-D转DVI-I的转接头或转接线才能正常连接。DVI传输的是数字信号，数字图像信息不需经过任何转换，就会直接被传送到显示设备上，因此减少了数字→模拟→数字繁琐的转换过程，大大节省了时间，因此它的速度更快，有效消除拖影现象，而且使用DVI进行数据传输，信号没有衰减，色彩更纯净，更逼真，更能满足高清信号传输的需求。

DVI-I和DVI-D之间连接也需要转接线/转接头

7. HDMI

HDMI的英文全称是“High Definition Multimedia”，中文的意思是高清晰度多媒体接口。HDMI连接器共有两种，即19针的A类连接器和29针的B类连接器。B类的外形尺寸稍大，支持双连接配置，可将最大传输速率提高一倍。使用这两类连接器可以分别获得165MHz及330MHz的像素时钟频率。
HDMI接口可以提供高达5Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号。同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。
HDMI在针脚上和DVI兼容，只是采用了不同的封装。与DVI相比，HDMI可以传输数字音频信号，并增加了对HDCP的支持，同时提供了更好的DDC可选功能。HDMI支持5Gbps的数据传输率，最远可传输15米，足以应付一个1080P的视频和一个8声道的音频信号。而因为一个1080P的视频和一个8声道的音频信号需求少于4GB/s，因此HDMI还有余量。
这允许它可以用一个电缆分别连接DVD播放器，接收器和PRR。此外HDMI支持EDID，DDC2B，因此具有HDMI的设备具有“即插即用”的特点，信号源和显示设备之间会自动进行“协商”，自动选择最合适的视频/音频格式。

HDMI to DVI-D转接头

HDMI to DVI-D转接线
应用HDMI的好处是只需要一条HDMI线，便可以同时传送影音信号，而不像现在需要多条线材来连接；同时，由于无线进行数/模或者模/数转换，能取得更高的音频和视频传输质量。对消费者而言，HDMI技术不仅能提供清晰的画质，而且由于音频/视频采用同一电缆，大大简化了家庭影院系统的安装。
随着电视的分辨率逐步提升，高清电视越来越普及，HDMI接口主要就是用于传输高质量、无损耗的数字音视频信号到高清电视, 最高带宽达到5Gbps。美国FCC规定2005年7月1日起，所有数字电视周边产品都必须内建HDMI或DVI。
8.其它接口
●RS232C

RS232C（串口）是一个通讯接口，可以用于仪器的二次开发，不过在单机工作的时候没有什么用处。RS232C端口被用于将计算机信号输入控制投影机。
●RJ45接口

RJ45是通过双绞线网线/水晶头互联的

RJ45是网络设备的标准接口，指的是由IEC 603-7标准化，使用由国际性的接插件标准定义的8个位置（4或8针）的模块化插孔或者插头。投影机通过该接口可以和各种电脑设备进行互联或资源共享。
●音频输入接口

3.5mm音频接口转2RCA，可用于和电脑等设备的音频连接

音频输入接口又叫AV接口或2RCA接口，可将计算机、录像机、影碟机等的音频信号输入进来，用自带扬声器播放。RCA音频端子一般成对地用不同颜色标注：右声道用红色（或者用字母“R”表示“右”）；左声道用黑色或白色。有的时候，中置和环绕声道连接线会用其他的颜色标注来方便接线时区分，但整个系统中所有的RCA接头在电气性能上都是一样的。一般来讲，RCA立体声音频线都是左右声道为一组，每声道外观上是一根线。
●USB接口

USB延长线

USB的英文缩写是Universal Serial Bus，翻译成中文就是“通用串行总线”，也称通用串联接口。其很常见，限于篇幅，就不多介绍了。

DVI全称为Digital Visual Interface，它是1999年由Silicon Image、Intel（英特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同组成DDWG（Digital Display Working Group，数字显示工作组）推出的接口标准。它是以Silicon Image公司的PanalLink接口技术为基础，基于TMDS（Transition Minimized Differential Signaling，最小化传输差分信号）电子协议作为基本电气连接。TMDS是一种微分信号机制，可以将象素数据编码，并通过串行连接传递。显卡产生的数字信号由发送器按照TMDS协议编码后通过TMDS通道发送给接收器，经过解码送给数字显示设备。一个DVI显示系统包括一个传送器和一个接收器。传送器是信号的来源，可以内建在显卡芯片中，也可以以附加芯片的形式出现在显卡PCB上；而接收器则是显示器上的一块电路，它可以接受数字信号，将其解码并传递到数字显示电路中，通过这两者，显卡发出的信号成为显示器上的图象。
目前的DVI接口分为两种，一个是DVI-D接口，只能接收数字信号，接口上只有3排8列共24个针脚，其中右上角的一个针脚为空。不兼容模拟信号。

另外一种则是DVI-I接口，可同时兼容模拟和数字信号。兼容模拟幸好并不意味着模拟信号的接口D-Sub接口可以连接在DVI-I接口上，而是必须通过一个转换接头才能使用，一般采用这种接口的显卡都会带有相关的转换接头。

考虑到兼容性问题，目前显卡一般会采用DVD-I接口，这样可以通过转换接头连接到普通的VGA接口。而带有DVI接口的显示器一般使用DVI-D接口，因为这样的显示器一般也带有VGA接口，因此不需要带有模拟信号的DVI-I接口。当然也有少数例外，有些显示器只有DVI-I接口而没有VGA接口。显示设备采用DVI接口具有主要有以下两大优点：
一、速度快
DVI传输的是数字信号，数字图像信息不需经过任何转换，就会直接被传送到显示设备上，因此减少了数字→模拟→数字繁琐的转换过程，大大节省了时间，因此它的速度更快，有效消除拖影现象，而且使用DVI进行数据传输，信号没有衰减，色彩更纯净，更逼真。
二、画面清晰
计算机内部传输的是二进制的数字信号，使用VGA接口连接液晶显示器的话就需要先把信号通过显卡中的D/A（数字/模拟）转换器转变为R、G、B三原色信号和行、场同步信号，这些信号通过模拟信号线传输到液晶内部还需要相应的A/D（模拟/数字）转换器将模拟信号再一次转变成数字信号才能在液晶上显示出图像来。在上述的D/A、A/D转换和信号传输过程中不可避免会出现信号的损失和受到干扰，导致图像出现失真甚至显示错误，而DVI接口无需进行这些转换，避免了信号的损失，使图像的清晰度和细节表现力都得到了大大提高。
最后，DVI接口可以支持HDCP协议，为将来看带版权的高清视频打下基础。不过要想让显卡支持HDCP，光有DVI接口是不行的，需要加装专用的芯片，还要交纳不斐的HDCP认证费，因此目前真正支持HDCP协议的显卡还不多。
