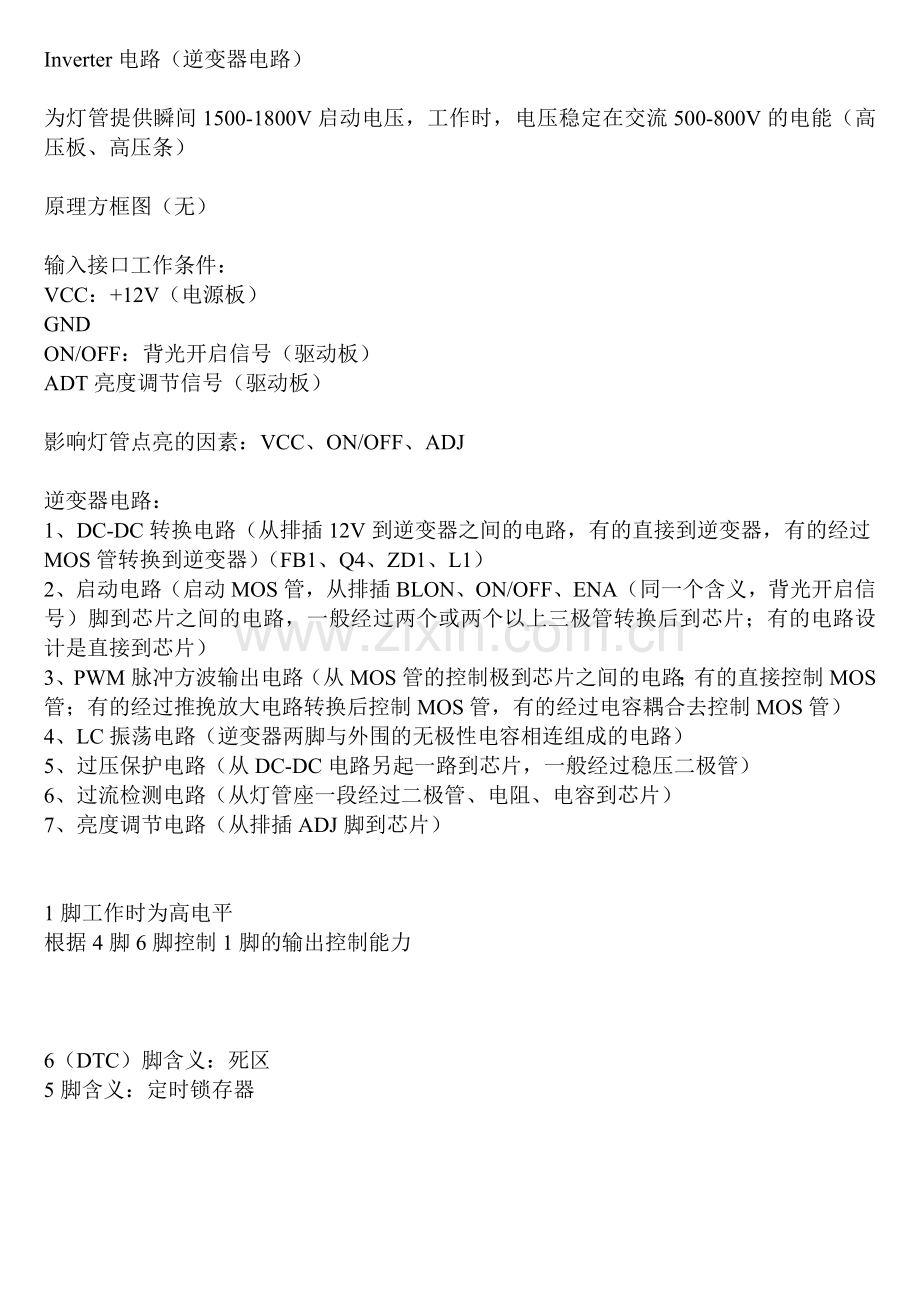

Inverter电路（逆变器电路）

为灯管提供瞬间1500-1800V启动电压，工作时，电压稳定在交流500-800V的电能（高压板、高压条）

原理方框图（无）

输入接口工作条件：
VCC：+12V（电源板）
GND
ON/OFF：背光开启信号（驱动板）
ADT亮度调节信号（驱动板）

影响灯管点亮的因素：VCC、ON/OFF、ADJ

逆变器电路：
1、DC-DC转换电路（从排插12V到逆变器之间的电路，有的直接到逆变器，有的经过MOS管转换到逆变器）（FB1、Q4、ZD1、L1）
2、启动电路（启动MOS管，从排插BLON、ON/OFF、ENA（同一个含义，背光开启信号）脚到芯片之间的电路，一般经过两个或两个以上三极管转换后到芯片；有的电路设计是直接到芯片）
3、PWM脉冲方波输出电路（从MOS管的控制极到芯片之间的电路；有的直接控制MOS管；有的经过推挽放大电路转换后控制MOS管，有的经过电容耦合去控制MOS管）
4、LC振荡电路（逆变器两脚与外围的无极性电容相连组成的电路）
5、过压保护电路（从DC-DC电路另起一路到芯片，一般经过稳压二极管）
6、过流检测电路（从灯管座一段经过二极管、电阻、电容到芯片）
7、亮度调节电路（从排插ADJ脚到芯片）

1脚工作时为高电平
根据4脚6脚控制1脚的输出控制能力

6（DTC）脚含义：死区
5脚含义：定时锁存器

故障分析：
一、开机指示灯亮，黑屏：

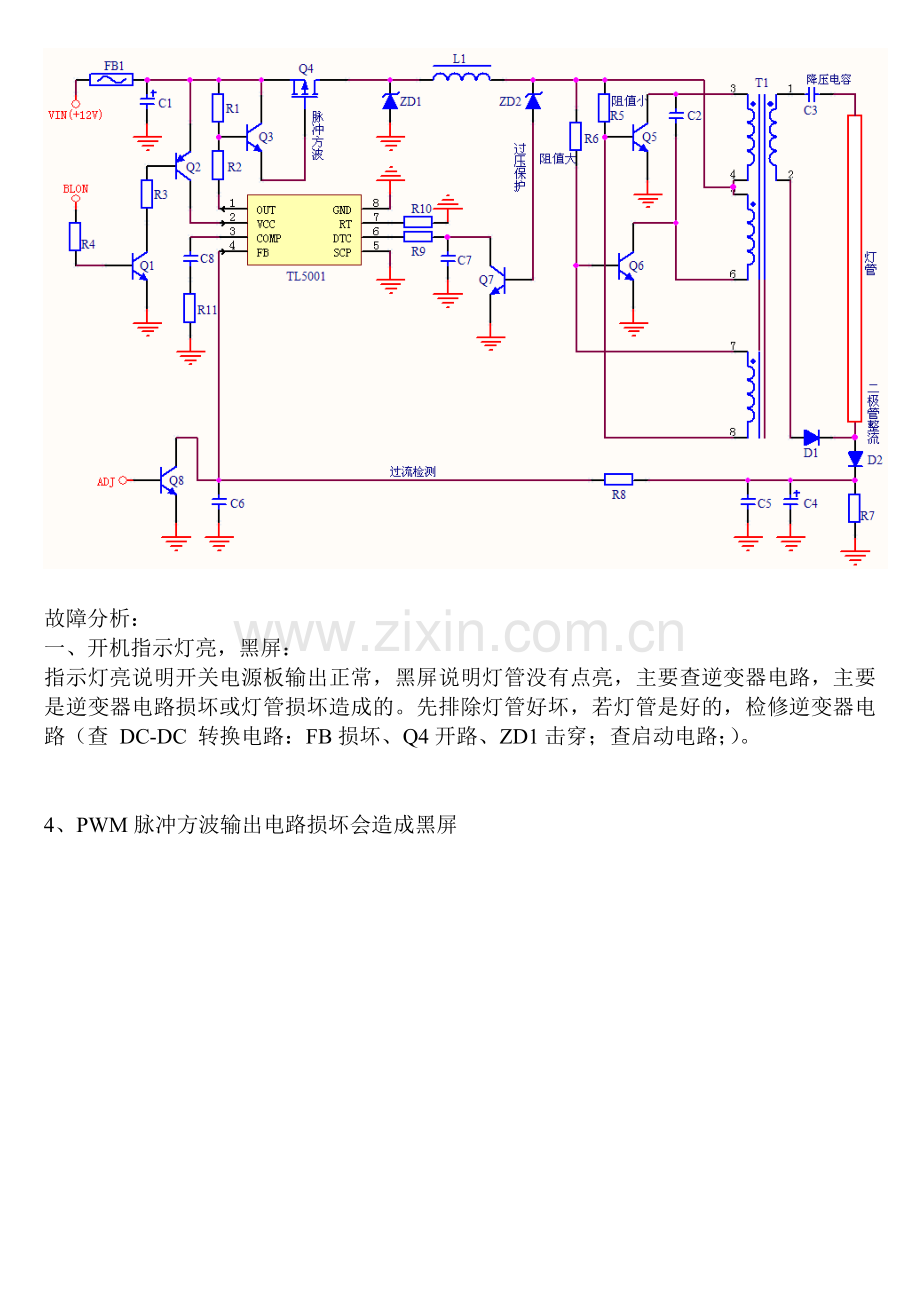

指示灯亮说明开关电源板输出正常，黑屏说明灯管没有点亮，主要查逆变器电路，主要是逆变器电路损坏或灯管损坏造成的。先排除灯管好坏，若灯管是好的，检修逆变器电路（查 DC-DC 转换电路：FB损坏、Q4开路、ZD1击穿；查启动电路；）。

4、PWM脉冲方波输出电路损坏会造成黑屏
测芯片2脚有无启动电压（12V）
有说明正常
无则继续测FB1后面有无 12V 输入
无则说明FB1损坏
有 12V 输入则测Q2的b极有无低电平
有则Q2损坏（开路）
无则继续测Q1的b极有无高电平（高电平开启）
有则说明Q1开路
无则说明R4损坏或电BLON接口无输入

测芯片1脚有无方波输出（用万用表测是否有低电平）
测量1脚电压为0V时，有三种原因：A、1脚有无短路；B、1脚之前R1、R2有损坏造成无电压输入；C、
无则芯片没有工作，查能影响芯片1脚输出的电路（条件）1、过压保护电路（ZD2、Q7）2、过流检测(D1)
测R2有输入无输出，说明 R2 损坏，如果 R2 有输出，则测 R1有无输入，有则R1坏，无责 FB 坏

DC-DC中测逆变器电路的负脚有无12V
无则FB、Q4开路，ZD1之外考虑Q4导通的电路PWM脉冲输出电路
有则正常

LC震荡电路中的Q5、Q6同时损坏，明基显示器中Q5、Q6常用C5707/C5706，易损。

过流检测电路会造成黑屏（二极管、电阻、电容）

二、屏幕闪一下就灭（图像能正常显示，几秒钟就黑屏）
故障部位可以确定在灯管或逆变器电路损坏造成的。
灯管：现在的液晶显示器大多为4灯管或多灯管，只要其中一根或多根灯管损坏，那么逆变器电路中“过流检测”这一路会通知芯片有一根灯管损坏，从而让芯片停止输出。可通过测试灯管好坏排除灯管造成的此故障。
排除灯管故障后，检测逆变器电路：过流过压检测电路，LC震荡电路
1、耳听逆变器附近有无滋滋滋的异响，如果有，则加焊逆变器，灯管座，降压电容等原件。
2、目测逆变器附近的MOS管降压电容、灯管座及逆变器有无烧焦、烧裂、烧变色。
3、手摸逆变器、降压电容、MOS管等原件有无发烫。
4、检测LC震荡电路中外围的Q5、Q6有无击穿（故障率最高）。有的逆变器电路中，逆变器损坏也会造成此现象（测逆变器好坏：测逆变器较少引脚一端（灯管座附近一端）的两脚有无300～500左右阻值，有则正常，多个逆变器可以通过对比法来判断好坏，逆变器短路会造成屡烧Q5、Q6）。
5、查过压保护电路中的稳压二极管有无击穿或损坏，有几个灯管就可能有几路保护电路。
6、查过流检测电路中的二极管、电容、电阻，有几个灯管就可能有几路过流检测。
7、换芯片

三、显示一切正常，关机后指示灯灭，白屏

图像显示正常说明驱动板和屏都没有问题，且开关能正常关闭，说明驱动板控制电路没有问题。造成白屏的原因是逆变器电路损坏造成的，查逆变器电路（逆变器电路一直在工作，所以灯管一直亮，说明驱动板电路无法控制逆变器电路停止工作）。

1、按显示器开关后，测排插 BLON 信号有无 3.3V/5V到0V跳变，有跳变说明驱动板之前是好的，故障在逆变器电路，如果无跳变，说明驱动板或按键板损坏。
2、如果别人改过高压条，改的不对也会造成白屏。

解决方法：
1、查DC-DC电路中Q4是否击穿。
2、谁能控制Q4一直导通，谁就会造成一直白屏，查PWM输出电路中Q3是否开路。查启动电路是否一直供电，造成一直白屏，查启动电路中的Q1是否击穿或Q2是否击穿。

四、不定时黑屏，过一会儿又好（间歇性黑屏）
分析：
1、首先考虑逆变器电路中元件温度高造成虚焊
2、灯管两端有虚焊
3、逆变器或附近的 MOS 管及降压电容性能不良或发热量大引起间歇性黑屏
解决方法：
1、加焊快恢复二极管及与它相连的 L1、L2 电感线圈。
2、加焊逆变器、降压电容和灯管座。

五、暗屏
分析：
1、灯管老化或损坏
2、逆变器电路损坏（按照第一个故障的检修流程检修）

六、红屏、黄屏（颜色正常，有一点点偏色，感觉没有以前白）
此故障一般为灯管老化引起，更换灯管即可。价格一般一两块钱，零售价大概五六块钱。

七、指示灯不亮，黑屏
分析：指示灯不亮，首先应该查开关电源板 12V、5V 有无输出。如果 12V、5V 电压为0，说明造成这个故障有两种原因：A、开关电源板本身损坏造成无输出；B、开关电源板排插 12V、5V 输出的相关负载短路。
原因B的解决方法：测12V、5V的对地阻值是否正常。（阻值正常说明开关电源板坏，无供电，对地阻值在70以上为正常）
阻值不正常，则分情况：A、5V 对地阻值为 0，则断开驱动板再测对地阻值，若阻值正常，则驱动板坏，若对地阻值仍不正常，则查快恢复二极管和5V的过压保护电路。B、12V 对地阻值不正常，则查快恢复二极管和逆变器电路（只要与12V相连的元件有接地的一端的元件击穿，查DC-DC电路中有无稳压二极管击穿，或LC震荡电路中的两个或多个 MOS 管）。

八、屏幕不断抖动，闪动
换灯管后灯管线被压，或灯管虚焊

BLON和VCC5V短接，可控制灯管开启（无驱动板和按键板也可开启灯管）。

“现代”牌CRT显示器只有接主机才能显示，否则黑屏

逆变器故障解决技巧：
1、灯管双根、四根，若有一根损坏的处理方法：
A、更换灯管（注意尺寸）
B、可把损坏的灯管相连的灯管座用导线相连（适合于一部分机型）

2、逆变器电路损坏后，芯片去保护的方法：
芯片信号
保护脚
说明
TL5001
5
对地短路
TL1451
15
对地短路
TL5451
15
对地短路
BA9741
15
对地短路
BA9743
15
对地短路
MB3775
15
对地短路
AT1741
15
对地短路
AT1380
2
对地短路
KA7500/TL494
1和16
对地短路
FA3629
15和16
将外接电容短路
FA3630
7和10
对地短路
OZ960/OZ962
2
对地短路
OZ965
4
对地短路
OZ9RR
8
对地短路
OZ9938
7
对地短路
BIT3101
2和15
吸空引脚
BIT3102
5
吸空引脚
BIT3105
4
吸空引脚
BIT3106
4和27
吸空引脚
BIT3108
4
吸空引脚
BIT3193
15
吸空引脚
BIT3713

AAT1100
8
吸空引脚
AAT1107
15
吸空引脚

3、逆变器电路若修不好，可用高压条改变代替。
高压条：单灯管（小口）、双灯管（分大/小口）、四灯管（分大/小口）、六灯管（分大/小口）

改高压条的方法：将损坏的逆变器电路接口与通用高压条的接口之间进行飞线，要飞线的引脚：VCC12v、GND、BLON

1、断开 DC-DC中到逆变器的电路
2、有的要ADJ信号才能点亮灯管（飞线）

逆变器电路快修方法：
一、四测：
1、目测有无鼓包、漏液、烧坏等明显故障
2、灯管
3、逆变器
4、LC震荡电路（Q1、Q2）

二、四焊：
1、逆变器
2、降压电容
3、开关管
4、L1与L2电感输出12v、5v

三、四换：
1、LC震荡电路中的Q5、Q6
2、降压电容
3、电容（即使不鼓包）L1与L2之间和逆变器之间
4、芯片

高压板的工作条件：
1、供电DC12v（台式机）DC5v、16v、19v
2、BLON（背光开启）ON/OFF（开关控制）

由驱动板供电，一般为5v或3.3v，高电平工作，低电平截止，少数高压板为低电平工作，高电平关闭。

BLON-电阻-三极管（e极接地）c极接电阻-三极管（e极接DC12v）c极接vcc（到供电）

ADJ亮度控制，亮度调节
此信号一般为 0-5v连续可调的直流电或脉冲信号，一般电压越低，亮度越亮，少数为电压越低，亮度越暗，大部分高压板不接此信号也能工作，亮度最高。一部分原装机必须连上此信号才能正常工作。

总结：高压板必须连接的线有：
1、电源正极
2、接地线
3、开关控制
4、少数板需要亮度调节
