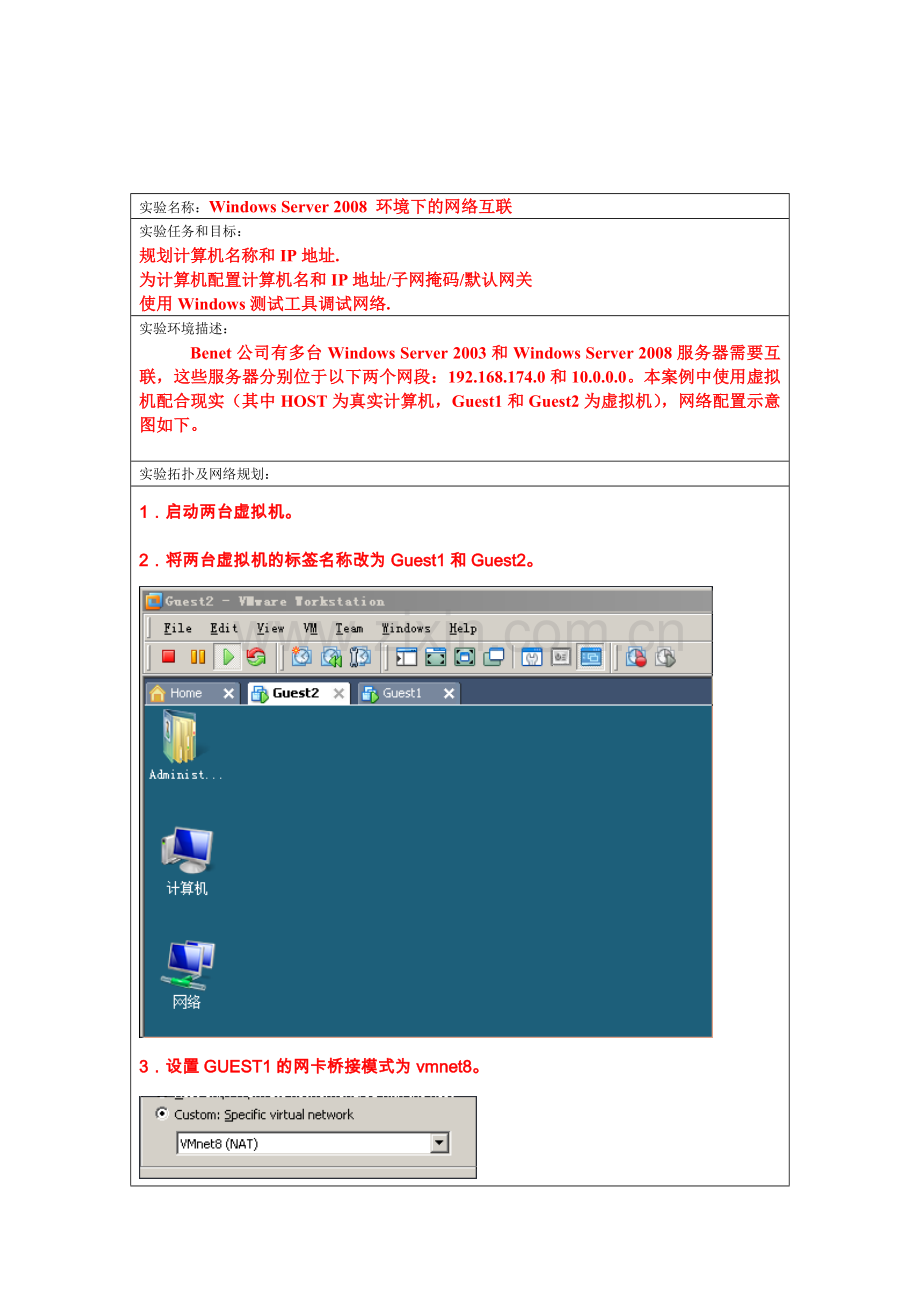

实验名称：Windows Server 2008 环境下的网络互联
实验任务和目标：
规划计算机名称和IP地址.
为计算机配置计算机名和IP地址/子网掩码/默认网关
使用Windows测试工具调试网络.
实验环境描述：
Benet公司有多台Windows Server 2003和Windows Server 2008服务器需要互联，这些服务器分别位于以下两个网段：192.168.174.0和10.0.0.0。本案例中使用虚拟机配合现实（其中HOST为真实计算机，Guest1和Guest2为虚拟机），网络配置示意图如下。

实验拓扑及网络规划：
1．启动两台虚拟机。
2．将两台虚拟机的标签名称改为Guest1和Guest2。

3．设置GUEST1的网卡桥接模式为vmnet8。

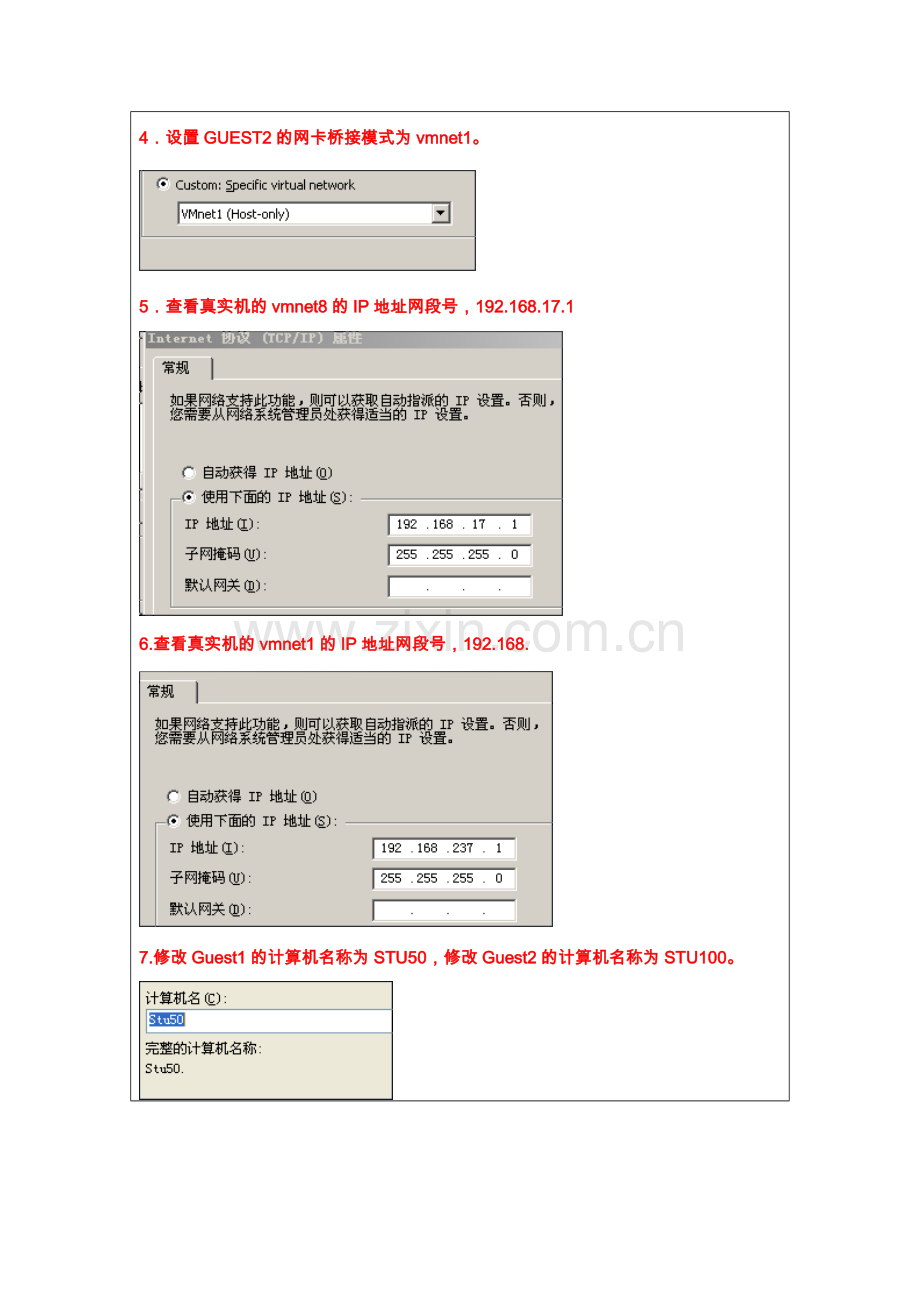

4．设置GUEST2的网卡桥接模式为vmnet1。

5．查看真实机的vmnet8的IP地址网段号，192.168.17.1

6.查看真实机的vmnet1的IP地址网段号，192.168.

7.修改Guest1的计算机名称为STU50，修改Guest2的计算机名称为STU100。

8. 修改GUEST1的IP地址为192.168.17.3，修改GUEST2的IP地址为192.168.237.2

9．在Guest1上使用ipconfig /all查看自己的IP地址，在Guest2上使用ipconfig /all查看自己的IP地址。

10．在GUEST1上使用ping 192.168.17.1，看是否可以PING通真实机的vmnet8网卡的IP地址192.168.17.1。
在GUEST2上使用ping 192.168.237.1，看是否可以PING通真实机的vmnet1网卡的IP地址192.168.237.1。

11. 在真实机上使用ping 192.168.17.3测试真实机是否可以访问192.168.17.2。
在真实机上使用ping 192.168.237.2测试真实机是否可以访问192.168.237.2

实验结果（可以是截屏图片）：实验成功

总结和分析：注意:在网络连接里有的命名不是正确的应将鼠标放在本地连接上会显示真实的连接名称
