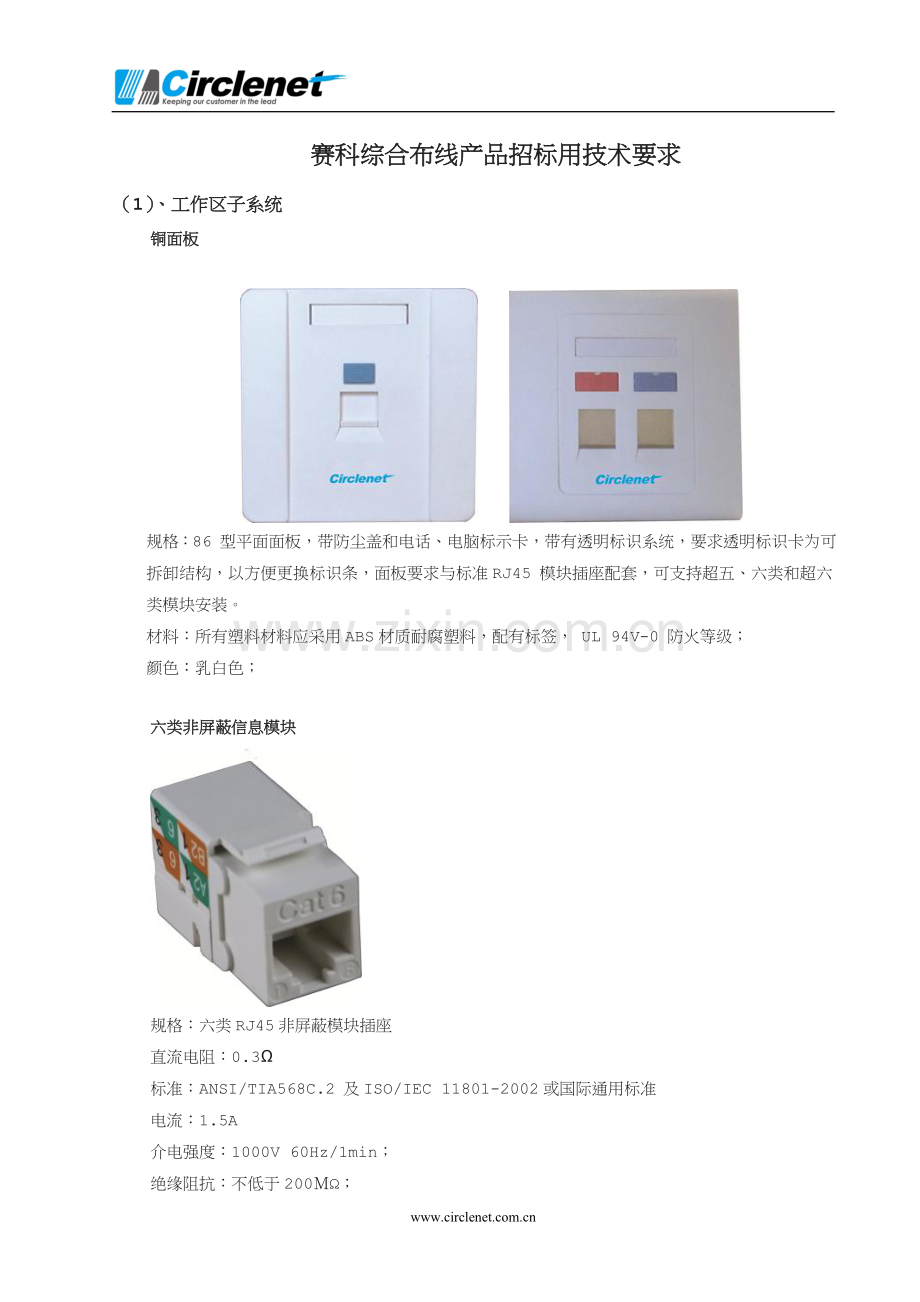

赛科综合布线产品招标用技术要求

（1）、工作区子系统
铜面板

规格：86 型平面面板，带防尘盖和电话、电脑标示卡，带有透明标识系统，要求透明标识卡为可拆卸结构，以方便更换标识条，面板要求与标准RJ45 模块插座配套，可支持超五、六类和超六类模块安装。
材料：所有塑料材料应采用ABS材质耐腐塑料，配有标签， UL 94V-0 防火等级；
颜色：乳白色；

六类非屏蔽信息模块

规格：六类RJ45非屏蔽模块插座
直流电阻：0.3Ω
标准：ANSI/TIA568C.2 及ISO/IEC 11801-2002或国际通用标准
电流：1.5A
介电强度：1000V 60Hz/1min；
绝缘阻抗：不低于200ＭΩ；
拔插寿命：≥ 750 次；
端接寿命：≥250次
接触电阻：≤1M ohm；
端子镀金厚度：≥ 50um˝
端接：采用厂家提供专用压接工具安装，为防腐蚀，要求模块安装完网线后，线头不外露。
信息模块为拆装灵活的8PIN模块式插座，可卡接22~26AWG规格的芯线。
连接语音6PIN插头时，要求模块内的端子不下陷。
信息模块要求可安装在模块式配线架上又可以安装于工作区域的面板和信息桌盒内。
六类信息插座应能够满足高速数据、语音和视频信号的传输，传输参数可测试到250MHz。
传输性能要求符合或超过ANSI/TIA 568-C.2、ISO/IEC 11801-2002 E级和AS/NZS-2003 E级或其他国际通用标准。
模块要求符合UL-1863安全标准。
工作区六类非屏蔽数据跳线（尾套注塑型）

规格：六类 UTP 4对标准RJ45至RJ45跳线（CM防火等级）
标准：ANSI/TIA 568-C.2、 ISO/IEC 11801-2002和EN50173-1
导体线规为24AWG，内部采用多芯软线结构
传输带宽≥250MHz
阻抗: 100 ohms + 15%
跳线须100%原装出厂测试
跳线尾部采用模具注塑的尾套，以保证产品可靠性。
（2）水平子系统
六类非屏蔽双绞线

类型：CM等级的六类非屏蔽双绞线
芯线规格：23AWG实芯单股铜导体，内部须采用十字芯分隔结构以减少线对信号干扰和增加物理机械抗拉性，电缆采用两次退扭工艺；
芯线对数：4对，每芯带有色条区别
外护套：印有电缆编码护套，有撕裂绳，LSZH低烟无卤材质
标准：ANSI/TIA 568-C.2、ISO/IEC 11801-2002和EN50173，并具有信息产业部认证。
带宽：≥350MHz
特性阻抗：100+15Ω
绝缘电阻：≥2G ohm.km；
（3）管理区子系统
理线架

高强度金属材料制成；
线槽边缘弧形设计，保护线缆；
可拆卸槽盖允许前侧理线；
高度1U，宽度19’；
理线槽带有金属手指理线环，有利于线缆弯曲半径的控制；

24口6类非屏蔽智能配线架（1HU）

规格：1U提供24个RJ45端口，每个端口采用10针标准RJ45结构，并带有LED指示灯，实现数据传输和故障告警自处理。
标准：ANSI/TIA 568-C.2、ISO/IEC 11801-2002
标识：配线架带标识系统，便于标识和管理。
符合UL 94V-0 阻燃性标准
后部带有线缆管理功能
智能控制单元

规格：1U提供12口或24口智能端口，连接12或24台电子配线架；
带有显示屏和控制键盘，可以浏览被检测链路和端口；
带一个RJ45端口，可以通过六类跳线，接入交换机，将信息上传网络；
2个串口，实现多台智能控制单元的串联；
每个系统内控制单元相关串联，有一个控制单元接入网络，即可实现连接信息的接入网络；

100对110配线架

规格：采用RJ45型接口，25口或50口
标准：ISO/IEC 11801:2002
安装：19” 1HU 机柜/机架式安装
只需要普通RJ45-RJ45的跳线就可以方便的切换数据与语音点。
自带有背部理线架与大对数电缆专用绑线位置。
万兆光纤尾纤

规格：万兆多模50/125µm尾纤 ，到主干光缆及配线架的光纤尾纤应支持万兆以太网，采用LC、SC 接口
标准：ANSI/TIA 568-C.2、ISO/IEC 11801-2002
50um OM2多模尾纤

规格：OM2多模50/125µm尾纤 ，到主干光缆及配线架的光纤尾纤应支持千兆/百兆以太网，采用LC、SC 接口
标准：ANSI/TIA 568-C.2、ISO/IEC 11801-2002

万兆光纤跳线

规格：万兆多模50/125µm，连接到光纤配线架及交换设备的光纤跳线应支持万兆以太网，采用LC或SC双工接口
标准：ANSI/TIA 568-C.2、ISO/IEC 11801-2002

LC 50um OM2多模光钱跳线

规格：OM2多模50/125µm，连接到光纤配线架及交换设备的光纤跳线应支持千兆/百兆兆以太网，采用LC或SC双工接口
标准：ANSI/TIA 568-C.2、ISO/IEC 11801-2002

光纤配线架（熔纤式）
主配线区采用高密度机房专用模块式熔纤式配线架结构；

安装方式：19英寸机柜式安装。
每个配线架可以支持48芯LC光纤连接头，也可以容纳SC、ST、FC等光纤连接头。
独特可拆卸式设计，前挡板和上盖板可拆卸，方便进行熔纤和理线理线，标配活动盖板。
防尘和防止光纤受损。
每个的光纤储线盘可以提供光纤3.81cm的弯曲直径。
配线架端口：48芯，配跳线管理器。
最少连接次数：500次

（4）干线子系统
室内万兆OM3多模光纤

适用于光纤水平布线或建筑物垂直主干，也可用于现场快速连接器端接；
900um紧套光纤易于剥除外护层，方便于熔纤和现场端接；
子缆采用TIA标准的光纤色标，易于辨认；
光缆外皮长度标记能够方便识别剩余线缆，缩短安装时间，减少线缆废料；
满足ANSI/TIA 568-C.2、ISO/IEC 11801-2002、TIA/EIA-455标准要求；
衰减在850/1300nm波长上不大于3.0/1.2dB，其在850nm波长上有效模式带宽不小于2000MHz*km；
全非金属结构，无需屏蔽和接地；
满足千兆和万兆以太网传输要求；
室内OM2多模光纤

适用于光纤水平布线，也可用于现场快速连接器端接；
900um紧套光纤易于剥除外护层，方便于熔纤和现场端接；
子缆采用TIA标准的光纤色标，易于辨认；
光缆外皮长度标记能够方便识别剩余线缆，缩短安装时间，减少线缆废料；
满足ANSI/TIA 568-C.2、ISO/IEC 11801-2002、TIA/EIA-455标准要求；
衰减在850/1300nm波长上不大于3.0/1.0dB，其在850nm波长上有效模式带宽不小于510MHz*km；
全非金属结构，无需屏蔽和接地；
满足千兆和万兆以太网传输要求；

（5）建筑群子系统
室外万兆多模光缆

室外万兆多模光缆适用于架空、直埋和管道式安装；
采用防紫外线的PE外护套和金属铠装结构，符合对抗拉力、压力和拉力的承受标准性能，并可防啮齿类动物撕咬；
具有全截面阻水功能，保证线缆在潮湿环境下使用性能；
250um缓冲层在安装过程中保护线缆，并且易于剥除外护层；
满足ANSI/TIA 568-C.2、ISO/IEC 11801-2002、TIA/EIA-455标准要求；
6~12芯为中心管结构，12以上为层绞式结构；
光缆外皮长度标记能够方便识别剩余线缆，缩短安装时间，减少线缆废料；
