东北大学考试试卷(A卷)
2023—2023学年第 一 学期
课程名称: 计算机组成原理(共5页,八个大题)
┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄
1. 在浮点加减运算中,当运算结果的尾数绝对值大于1时,需要对结果进行 A ,其操作是 B 。
A:右规(向右规格化)
B:尾数右移一位,阶加1
2.按字节编址的计算机主存储器,每次读/写 A 个二进制位,16位二进制地址码所能访问的存储容量是 B KB。
A:8
B:64
3.某计算机字长为32位,存储容量2MW,若按半字编址,它的寻址范围是 A 。
A:4M(0~4M,0~4M-1)
4.程序控制类指令的功能是 A 。
A:改编程序执行顺序
5.计算机中时序信号最基本的体制是 A 。
A:电位-脉冲制
6.微指令的编码表达法中分段编码的原则是可以把 A 的微命令编在同一字段内,而 B 的微命令应当编在不同的字段内。
A:相斥(互斥)
B:相容
7.DMA传送可采用以下三种方式: A 、 B 和 C 交替访内。
A:CPU停止访问内存
B:周期挪用(周期窃取) (A,B无顺序)
C:CPU和DMA
8.统一编址方式是将 A 和 B 统一进行编址。
A:内存单元
B:I/O端口(设备接口中寄存器)(A,B无顺序)
9.CPU内部的中断允许触发器用来表达 A 。
A:CPU开放或严禁响应可屏蔽的中断请求
10.组合逻辑控制的计算机中采用的三级时序信号是:主状态周期(CPU周期)电位、节拍电位和 A 。
A:(节拍)脉冲
11.二进制浮点数X=-0.B ×2-1000B写成IEEE754标准的单精度(32位)浮点数并压缩成十六进制应为 A 。
A:BB038000H
12.DRAM存储器的刷新一般有 A 、 B 和 C 三种方式。
A:集中式
B:分散式
C:异步式 (无顺序)
13.中断响应周期需要保护的两个关键硬件状态是 A 和 B 。
A:程序断点(PC内容)
B:程序状态字(PSW) (无顺序)
14.单重中断和多重中断的重要区别在于 A 。
A:后者允许嵌套
15.某计算机的Cache-主存系统中,Cache的存储周期为4.5ns,主存的存储周期为20ns。已知在一段给定期间内,CPU共计访问该Cache-主存系统4500次,其中340次访问主存。则该Cache的命中率为 A 。
A:92.44%
16.设相对寻址的转移指令占两个字节,第一个字节是操作码,第二个字节是补码表达的相对位移量;若CPU每当从存储器取出一个字节即自动完毕(PC)+1,设当前PC的内容为2023H,规定转移到200AH地址,则该转移指令第二个字节的内容应为 A H。
A:06
……………○……………密……………○……………封……………○…………线………………………………
三、(10分)某计算机主存具有24bit地址和16 bit的字长。问:
(1)该存储器能存储多少字节的信息?
(2)假如用4M×4 bit的SRAM芯片组成该存储器,需要多少片?
(3)用文字简要说明这些SRAM芯片如何组织并指出需要多少位地址做芯片选择?
解答:
(1)32MB(32M个字节)
(2)需16片
(3)每4片4M×4 bit的SRAM芯片并联成一个4M×16 bit的单元,再用4个这样的单元(共16片)串联,四个单元的选择及芯片选择使用24位地址中的高2位:A23和A22(A21~A0这22位为片内寻址用)。

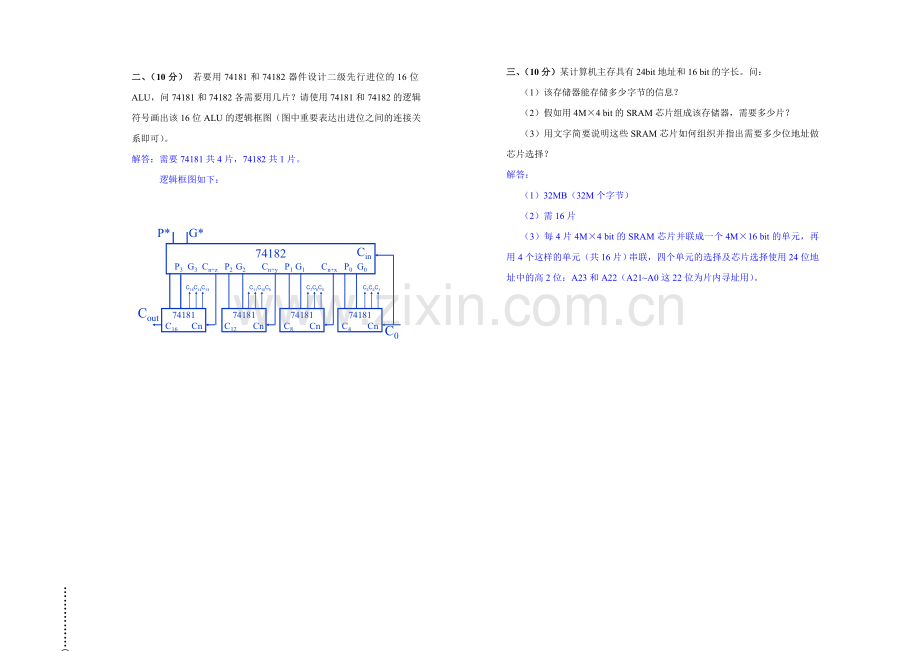

二、(10分) 若要用74181和74182器件设计二级先行进位的16位ALU,问74181和74182各需要用几片?请使用74181和74182的逻辑符号画出该16位ALU的逻辑框图(图中重要表达出进位之间的连接关系即可)。
解答:需要74181共4片,74182共1片。
逻辑框图如下:
……………○……………密……………○……………封……………○…………线………………………………
五、(13分)假定某计算机主存与数据Cache之间采用直接映射方式,块大小为16B。已知该Cache的数据区容量为64KB,主存的地址为32位,按字节编址。为了对的访问,Cache的每个块设了一个“valid”(有效)位;而为了采用写回策略,Cache的每个块还要设一个“dirty”(脏)位。问:
(1)主存地址如何划分(分几个字段、各个字段的名称和位数)?
(2)该数据Cache的总容量是多少KB?规定列出计算过程。
解答:
(1) Cache中有行数(块数)64KB÷16B = 212
主存容量232×8位相称于有(232×8)÷64KB=216个Cache区
如此可得主存地址划分为
(2) 每个Cache块附加有Tag位16位和1个有效位、一个脏位,即16+1+1=18位。加上每块的数据16B,所以该数据Cache的总容量是—
(18+16B)×212 bit =146×4096 bit =73KB
(598016bit、74752B)
四、(8分) DMA接口(即DMA控制器)重要由哪些部件组成?画出DMA工作过程的流程图(不涉及预解决和后解决)。
解答:
DMA接口重要由数据缓冲寄存器、内存地址寄存器、字计数器和控制线路等(DMA请求触发器、中断逻辑…)组成。
DMA工作过程流程图如下--
……………○……………密……………○……………封……………○…………线………………………………
六、(12分)若某计算机有5级中断,中断响应优先级由高到低为1﹥2﹥3﹥4﹥5,而中断解决优先级由高到低为1﹥4﹥5﹥2﹥3。规定完毕以下工作:
(1)设计各级中断解决程序的中断屏蔽码(设“1”为屏蔽,“0”为开放),规定将各个屏蔽码写在右面表格中。
(2)若在运营主程序的t1时刻,同时出现第2、4级中断请求,而在解决第4级中断过程中的t2时刻,又同时出现1、3、5级中断请求,试在下面所给坐标图中画出CPU运营程序的轨迹,并规定在图中将t2时刻及各级中断程序解决完毕的时刻标示出来。
解答:
(1) 见右表
(2) 见下图
……………○……………密……………○……………封……………○…………线………………………………
八、(12分)通过本课程的学习,你已经了解了一般单解决器计算机系统的硬件构成,特别是CPU的组成和结构。请回答以下问题:
(1)列出CPU中各重要组成部件的名称。
(2)用单总线合理连接上述部件及主存储器,规定画出连接图并在图中用箭头表白数据流动的方向。
(3)描述在该图中进行“取指令”的数据通路,假设待取指令的地址已在PC中。
解答:
(1) ALU:算术逻辑运算单元—进行运算,核心部件
通用寄存器组
PC:程序计数器
IR:指令寄存器
PSWR:程序状态字寄存器
MAR:内存地址寄存器
MDR:内存数据寄存器
暂存器和移位器
时序信号产生部件
微操作信号产生部件
总线部件
(2) 一种连接如左图所示
(3) 取指令的数据通路:(PC)→BUS→MAR→读M→MDR→BUS→IR
七、(10分)某机共有52个微操作控制信号,构成5个相斥类的微命令组,各组分别包含5、8、2、15、22个微命令。已知可鉴定的外部条件有两个,微指令字长28位。
(1)若微指令采用水平型并且后续微指令地址的形成采用下址字段法,试设计符合题目规定的微指令格式。
(2)指出该机控制存储器的容量是多少位(bit)。
解答:
(1) 微指令格式如下:
(2) 该机的控存容量为:
28×28=7168位
