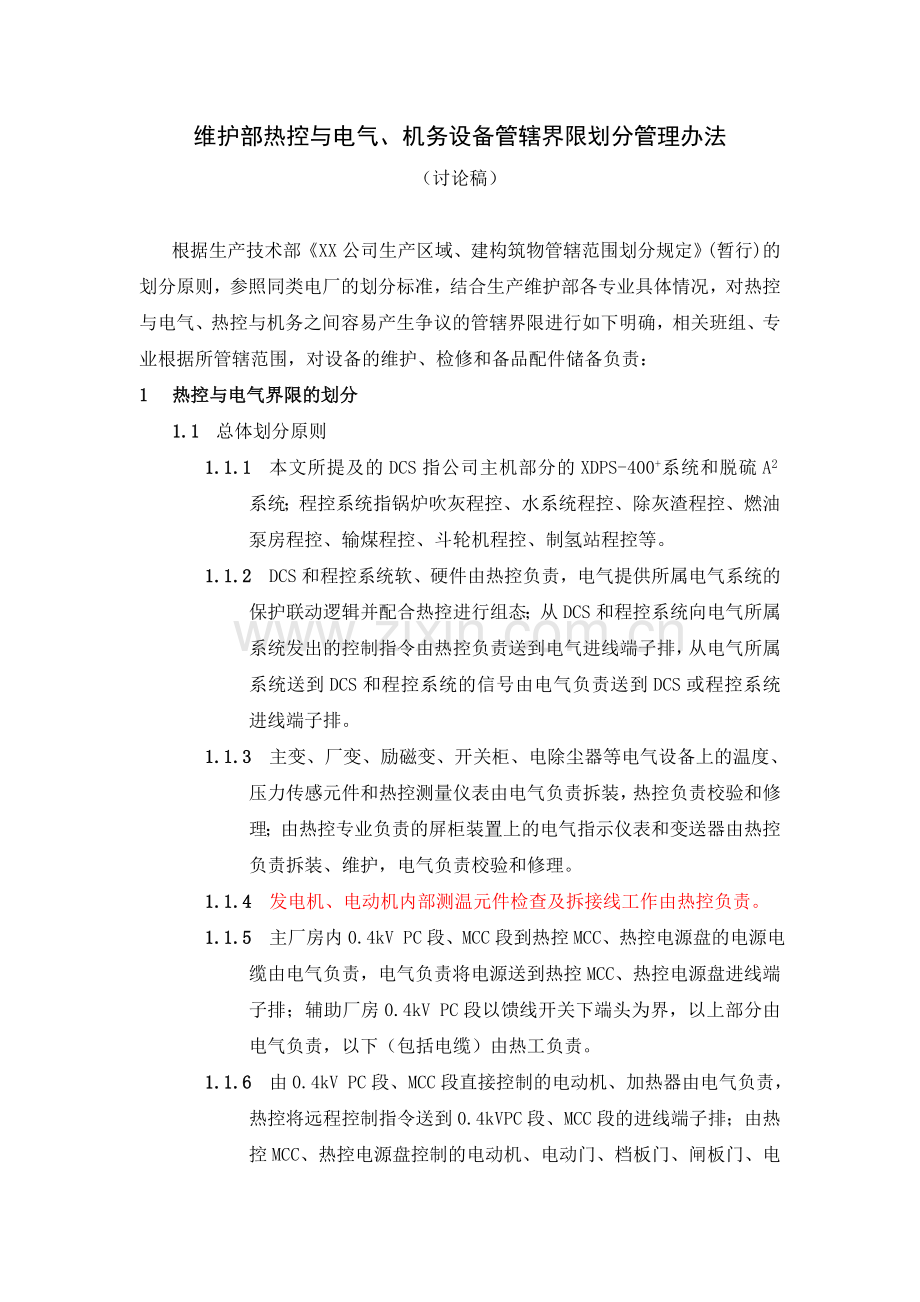

维护部热控与电气、机务设备管辖界限划分管理办法
（讨论稿）

根据生产技术部《XX公司生产区域、建构筑物管辖范围划分规定》(暂行)的划分原则，参照同类电厂的划分标准，结合生产维护部各专业具体情况，对热控与电气、热控与机务之间容易产生争议的管辖界限进行如下明确，相关班组、专业根据所管辖范围，对设备的维护、检修和备品配件储备负责：
1 热控与电气界限的划分
1.1 总体划分原则
1.1.1 本文所提及的DCS指公司主机部分的XDPS-400+系统和脱硫A2系统；程控系统指锅炉吹灰程控、水系统程控、除灰渣程控、燃油泵房程控、输煤程控、斗轮机程控、制氢站程控等。
1.1.2 DCS和程控系统软、硬件由热控负责，电气提供所属电气系统的保护联动逻辑并配合热控进行组态；从DCS和程控系统向电气所属系统发出的控制指令由热控负责送到电气进线端子排，从电气所属系统送到DCS和程控系统的信号由电气负责送到DCS或程控系统进线端子排。
1.1.3 主变、厂变、励磁变、开关柜、电除尘器等电气设备上的温度、压力传感元件和热控测量仪表由电气负责拆装，热控负责校验和修理；由热控专业负责的屏柜装置上的电气指示仪表和变送器由热控负责拆装、维护，电气负责校验和修理。
1.1.4 发电机、电动机内部测温元件检查及拆接线工作由热控负责。
1.1.5 主厂房内0.4kV PC段、MCC段到热控MCC、热控电源盘的电源电缆由电气负责，电气负责将电源送到热控MCC、热控电源盘进线端子排；辅助厂房0.4kV PC段以馈线开关下端头为界，以上部分由电气负责，以下（包括电缆）由热工负责。
1.1.6 由0.4kV PC段、MCC段直接控制的电动机、加热器由电气负责，热控将远程控制指令送到0.4kV PC段、MCC段的进线端子排；由热控MCC、热控电源盘控制的电动机、电动门、档板门、闸板门、电磁阀及其控制回路均由热控负责。
1.1.7 0.4kV PC段、MCC段出来后经就地控制箱控制的电动机、加热器，进入DCS和程控系统控制的，根据其控制对象的功率，3kW及以上由电气负责，3kW以下由热控负责；未进入DCS和程控系统控制的，阀门挡板类由热控负责，泵、风机、振动电机类及电加热器由电气负责；对同时有3kW以下及以上多台电机的就地控制箱，如无特别说明，热控、电气负责各自的回路，变频器随电机归属划分。
1.2 主厂房电气设备
1.2.1 EH油箱就地控制箱由热控负责，油泵电机由电气负责。
1.2.2 润滑油净化装置油泵电机及就地控制箱由电气负责，其中的热控仪表和变送器由热控负责。
1.2.3 电动滤水器及就地控制箱由电气负责。
1.2.4 凝汽器胶球清洗系统所涉及电动门、控制柜由热控负责，其中胶球清洗泵电机由电气负责。
1.2.5 真空泵就地控制箱由热控负责。
1.2.6 发电机氢气干燥器、绝缘过热检测装置、漏氢检测仪、循环风机组等就地控制柜属电气，氢气纯度分析仪属热控。
1.2.7 汽轮机盘车电机属电气，就地控制柜属热控。
1.2.8 汽轮机快冷装置控制柜由电气负责，其中的热控仪表和变送器由热控负责。
1.2.9 办公水暖换热机组控制柜由电气负责，其中的温度、压力等测量元件和仪表由热控负责。
1.2.10 凝结水精处理加药装置氨泵、磷泵、联胺泵、搅拌泵、联胺提升泵电机及就地控制柜均由热控负责；闭式除盐水冷却装置冷却水泵电机及就地控制箱由电气负责，其中的热控测量元件和仪表由热控负责。
1.2.11 送风机油站油泵及控制回路由热控负责。
1.2.12 锅炉液下泵及其调速控制器由电气负责。
1.2.13 空预器导向、推力轴承油泵电机及控制柜属热控；驱动电机及控制柜属电气，其中齿轮油箱电机属热控；间隙调整提升装置电机及就地控制柜属热控。
1.2.14 火检冷却风机就地控制柜属热控，电机属电气。
1.2.15 磨煤机油站及就地控制箱由热控负责。
1.2.16 给煤机胶带电机、清扫电机及控制柜（包括变频器）属热控；给煤机上、下电动插板门及就地控制柜属热控；煤仓疏松机就地控制柜属热控。
1.2.17 机组排水槽定排冷却水泵及就地控制箱由电气负责，其中的热控仪表及变送器由热控负责，酸碱罐拌热系统由热控负责。
1.3 除灰渣系统电气设备
1.3.1 炉底关断门就地控制箱由热控负责。
1.3.2 渣仓振动器、渣仓关断门油泵及就地控制箱、渣仓三通推杆及就地控制箱等均由热控负责，其中皮带输送机电机由电气负责。
1.3.3 捞渣机就地控制箱及变频器由电气负责，其中的行走电机、热工测量元件及变送器由热控负责。
1.3.4 输灰空压机、冷干机、灰库空压机、冷干机电气控制回路由由热控负责。
1.3.5 电除尘气化风机控制柜、电除尘灰斗电加热器控制柜由热工负责。
1.3.6 电除尘灰斗料位开关、上位机由热控负责；其他现场设备，如高压柜、低压柜、硅整流变压器、振打电机、一次电缆等均由电气负责。
1.3.7 高效浓缩池提耙电机、驱动电机及就地控制箱由热控负责。
1.3.8 灰库渣水处理加药装置加药泵、搅拌泵及就地控制箱由热控负责。
1.3.9 灰库气化风机及电加热器就地控制柜由电气负责。
1.3.10 灰库双轴搅拌机、电动锁气器及就地控制箱由电气负责，其中给水阀、插板门控制回路由热控负责。
1.3.11 细灰库汽车散装机、放灰插板门及控制柜属热控，抽尘风机属电气。
1.3.12 灰库脉冲式布袋除尘器电磁阀及控制箱由热控负责。
1.4 输煤系统电气设备
1.4.1 斗轮机行走电机、卷筒电机、皮带电机、回转电机、斗轮油站电机、俯仰油站电机、夹轨装置油站电机、叶轮给煤机、皮带电机、抱紧电机、皮带头部伸缩行走电机、筛煤机、碎煤机等电机类及动力电缆类一次设备属电气，其余部分由热控负责。
1.4.2 其余部分参照划分原则执行。
1.5 水系统电气设备
1.5.1 电机类及动力电缆类一次设备属电气，其余部分由热控负责。
1.5.2 其余部分参照划分原则执行。
1.6 脱硫系统电气设备
1.6.1 电机类及动力电缆类一次设备属电气，其余部分由热控负责。
1.6.2 其余部分参照划分原则执行。
1.7 其它电气设备
1.7.1 仪用/杂用空压机控制回路由由热控负责，其中的动力回路及接触器电气负责维修、更换。
1.7.2 集中中央空调系统属电气负责，其中对阀门控制部分属热控。
1.7.3 屋顶通风机系统由电气负责。
1.7.4 制氢站系统均由热控负责。
1.7.5 全厂火灾报警及消防控制系统及其现场发讯器、就地控制箱由热控负责。
2 机务与热控界限划分
2.1 热力设备的压力、温度、流量、水位、料位、振动、油位等测量仪表和仪器、各有关变送器、一次测量元件和热控指示表、线路及附属设备由热控负责；热控信号管路根据介质流向，二次门及以后为热控维护，无二次门的测点，一次门后第一个焊口、接头、法兰由机务负责，其后由热控负责。
2.2 执行机构与主辅设备调节门连杆的拆装由负责该项工作的专业负责（机务负责固定调节门或挡板位置），热控负责到执行机构拐臂与连杆连接处。阀门电动装置以与阀门的联接法兰为界，电动装置损坏后由热控负责拆装更换、修理，机务负责配合。
2.3 气动执行机构以热控控制气源管进入阀门本体的接头为界，接头后（包括阀门本体和气缸）为机务维护；控制气源管路以分支管路上第一个阀门为界，阀门后由热控负责。
2.4 流量孔板的拆装由机务负责；
2.5 所有电磁阀控制的阀门由机务负责拆装，电磁阀线圈及控制回路由热控负责，油管路上的电磁阀体由机务专业进行维护。
2.6 全厂火灾报警及消防控制系统及其现场发讯器、电磁阀、热工仪表及变送器由热控负责，其它管路、阀门由机务负责。
