非隔离LED日光灯驱动电源板.doc

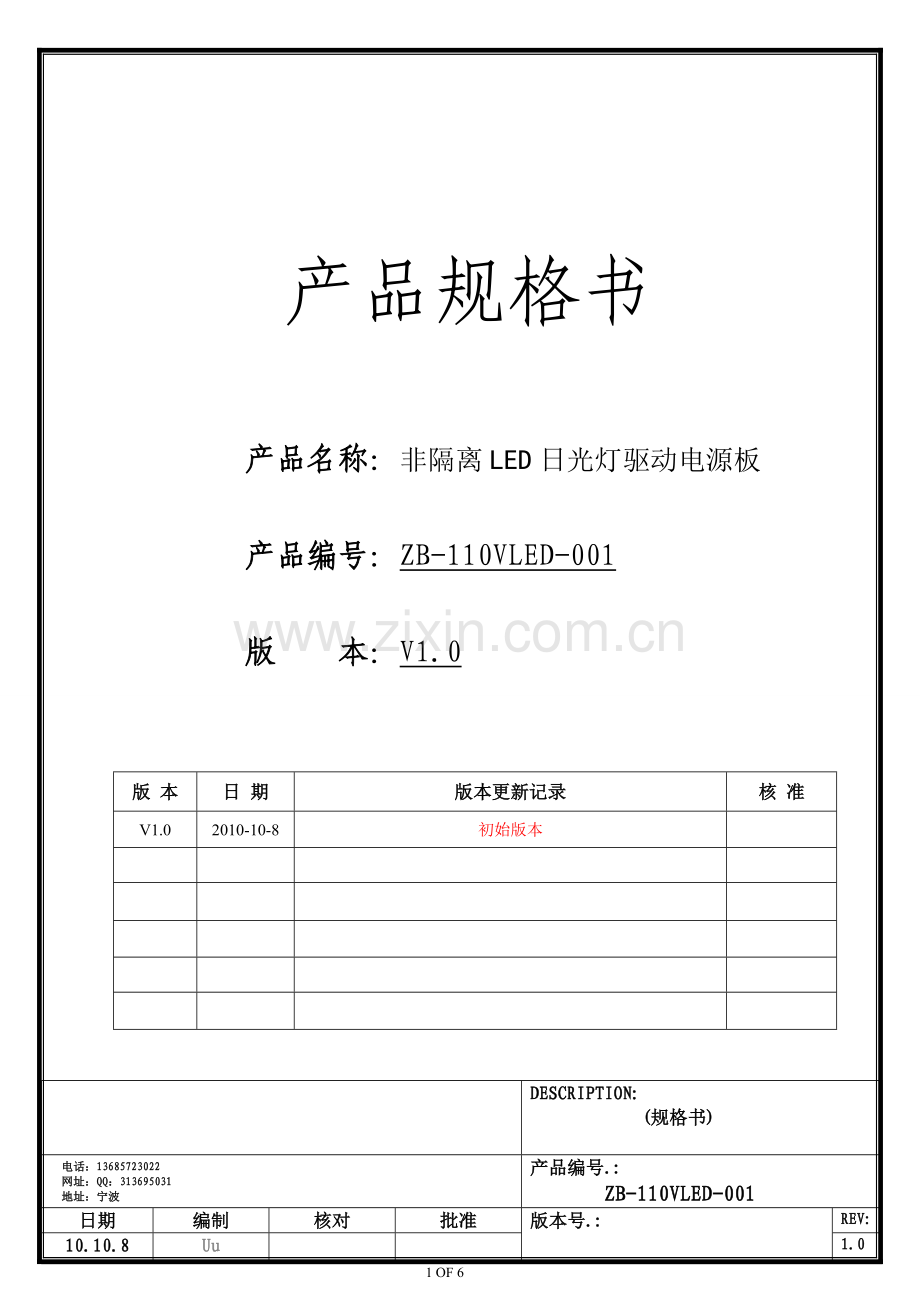

产品规格书

产品名称：非隔离LED日光灯驱动电源板

产品编号：ZB-110VLED-001

版 本：V1.0

版 本
日 期
版本更新记录
核 准
V1.0
2010-10-8
初始版本

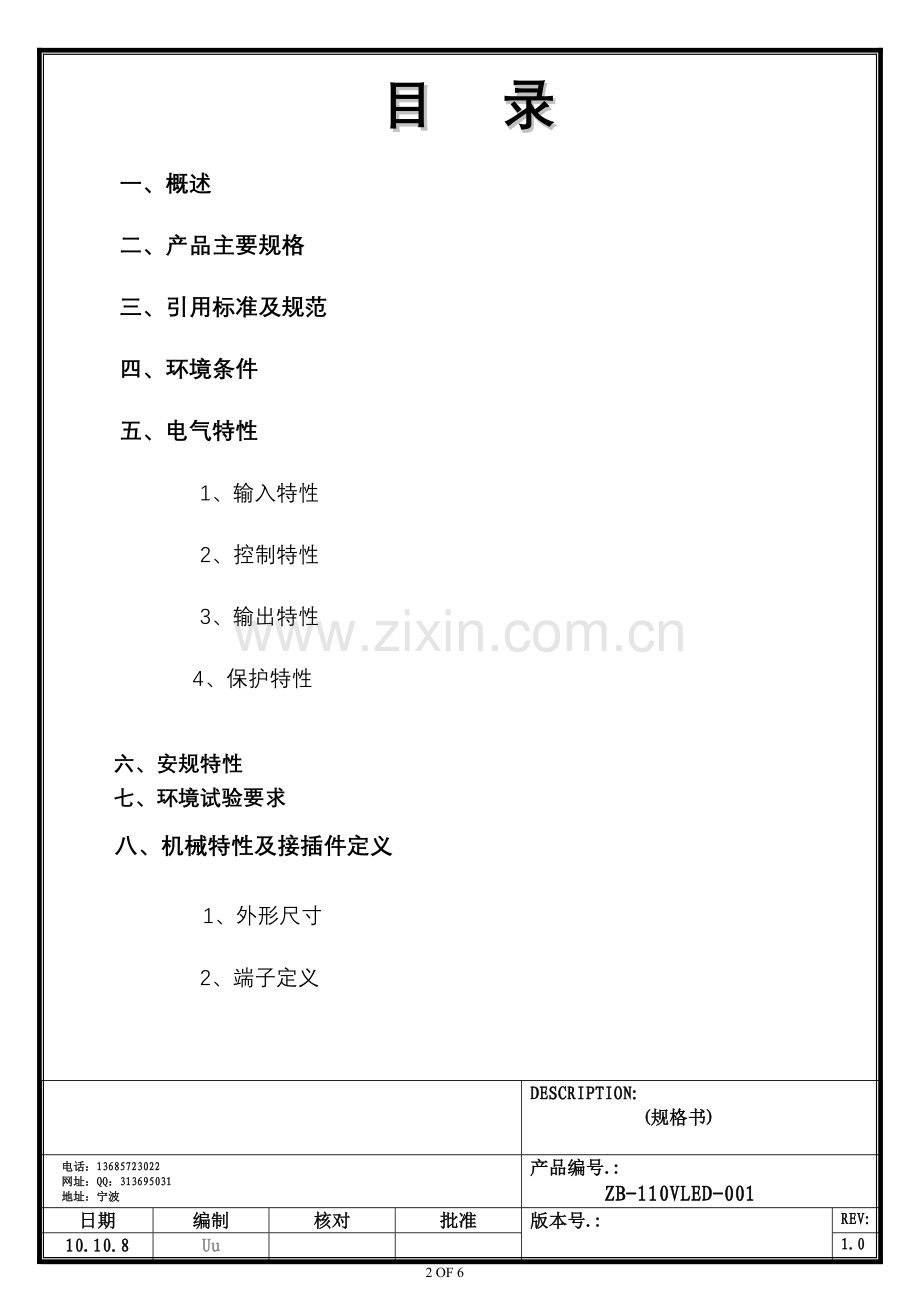

目 录
一、概述
二、产品主要规格
三、引用标准及规范
四、环境条件
五、电气特性
1、输入特性
2、控制特性
3、输出特性
4、保护特性

六、安规特性
七、环境试验要求
八、机械特性及接插件定义
1、外形尺寸
2、端子定义

一、 概述
产品图片

是一款高效率，稳定可靠的高亮度LED 灯驱动控制IC，内置高精度比较器，off-time 控制电路，恒流驱动控制电路等，特别适合大功率，多个高亮度LED 灯串恒流驱动。

产品特点：1.启动快，效率高，工作稳定，体积小。
6．多重保护，LED开路，电路短路保护等。
7．输入电压变化时，微波输出功率稳定
8. 高功率因数，前级带PFC，额定功率时满载大于0.85
9．恒流输出平稳，无间歇。

二、 产品主要规格

最大输出总功率
输入电压范围
特性
输出功率范围
输出电压
输出电流
功率稳定精度
备注
15W

90－250Vac
输出部分
10～100％
/
160MA
≤±5％
输出电压由LED决定
备注：
－5～50℃条件下，输入15W可长期工作

三、引用标准及规范
GB/T 2423.1-2001 电工电子产品环境试验 第2部分：试验方法/试验A：低温
GB/T 2423.2-2001 电工电子产品环境试验 第2部分：试验方法/试验B：高温

四、电气特性

1
输入特性
序 号
项 目
技术要求
备 注
1.1
额定输入电压
正常工作在110V－220V之间

1.2
输入电压范围
最大电压范围从90V－250V可调
输入电压调低于85V时，驱动电源板不能正常点亮LED，电压在90V以上时能恢复正常输出

1.3
交流输入电压频率
可用于47HZ－63HZ电源

1.4
效率
输出功率满载其效率≥85％
Vin=220Vac，
额定负载
1.5
最大输入电流
输入总电流大于1A时，保险丝熔断

2
输出特性
序 号
项 目
技术要求

备 注
2.1
输出电流范围
输入电压110V-220V时，用电流表测量输出电流值，应在输出电流额定值160MA±10MA之间
由电路设定决定
2.2
输出电压范围
由LED数量特性决定

3
功能要求
3.1
LED短路
驱动电源板输出短路时，应具有短路限流。短路电流值为200MA±10MA。短路排除后，应能正常工作。
短路电流值由电感误差决定
3.2

LED极性反接
当输出LED极性接反时，LED不可点亮,待极性正接后，应能正常工作。

1) 控制板测试连接方法

控制板测试连接如下图所示：
1、输入AC220V，输出DC36,负载LED0.5W/12只。
LED0.5W/12只
+ -
AC220V
L N

LED+ LED-

非隔离LED日光灯驱动电源板
ACL ACN

2) 硬件电路原理图

五、环境试验要求

序 号
试验项目
试验条件
检验项目
1
高温工作试验
1. 额定条件下
2. 环境温度50℃
输出性能正常
2
低温工作试验
1. 额定条件下
2. 环境温度－5℃
3
冲击试验
220V/50HZ市电，连续上电，断电100次
六、机械特性及接插件定义 （单位：mm）
1、外形尺寸
边框与电路板字符面
边框与电路板铜箔面
最大边框尺寸：205×15×10 （L×W×H）mm ±1 mm
2、端子定义
输入：AC1，AC2交流电源输入线
输出： LED+，LED接LED灯具

DESCRIPTION:
(规格书)

电话：[phone]
网址：QQ：313695031
地址：宁波
产品编号.:
ZB-110VLED-001
日期
编制
核对
批准
版本号.:

REV:
10.10.8
Uu

1.0
6 OF 6
