北京丽源博瑞环境科技有限公司

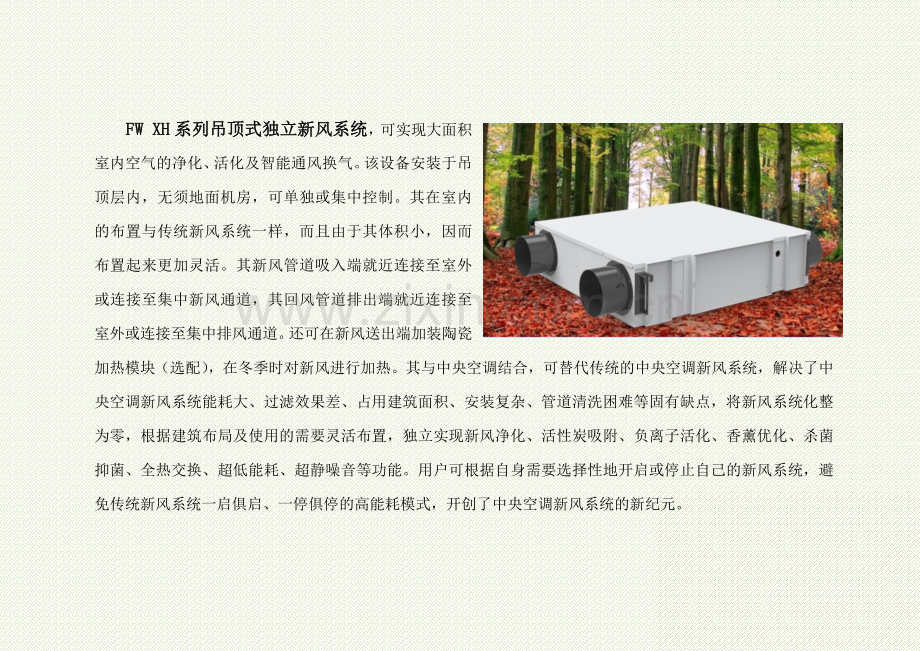

FW XH系列吊顶式独立新风系统，可实现大面积室内空气的净化、活化及智能通风换气。该设备安装于吊顶层内，无须地面机房，可单独或集中控制。其在室内的布置与传统新风系统一样，而且由于其体积小，因而布置起来更加灵活。其新风管道吸入端就近连接至室外或连接至集中新风通道，其回风管道排出端就近连接至室外或连接至集中排风通道。还可在新风送出端加装陶瓷加热模块（选配），在冬季时对新风进行加热。其与中央空调结合，可替代传统的中央空调新风系统，解决了中央空调新风系统能耗大、过滤效果差、占用建筑面积、安装复杂、管道清洗困难等固有缺点，将新风系统化整为零，根据建筑布局及使用的需要灵活布置，独立实现新风净化、活性炭吸附、负离子活化、香薰优化、杀菌抑菌、全热交换、超低能耗、超静噪音等功能。用户可根据自身需要选择性地开启或停止自己的新风系统，避免传统新风系统一启俱启、一停俱停的高能耗模式，开创了中央空调新风系统的新纪元。

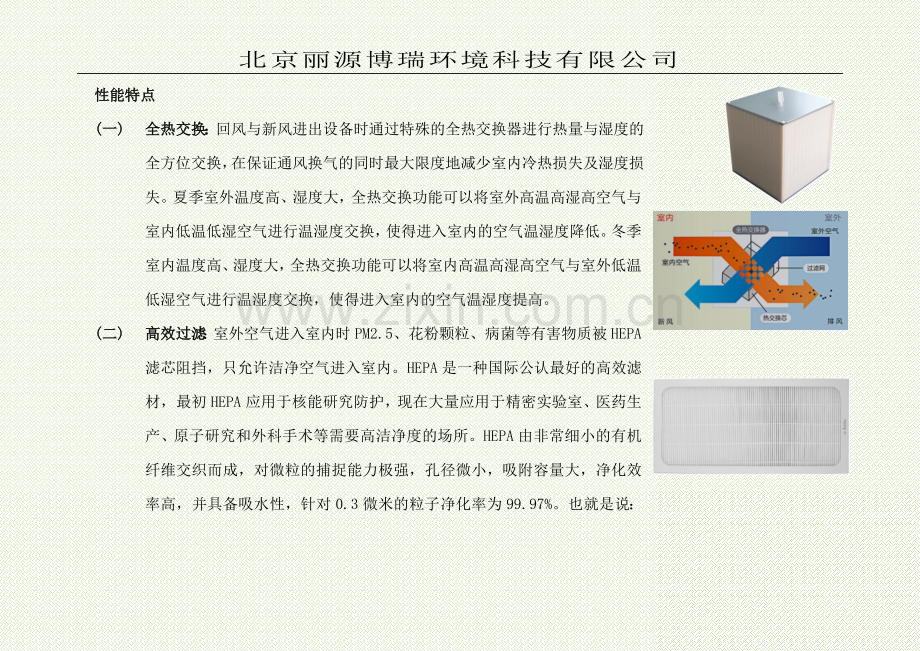

性能特点
(一) 全热交换：回风与新风进出设备时通过特殊的全热交换器进行热量与湿度的全方位交换，在保证通风换气的同时最大限度地减少室内冷热损失及湿度损失。夏季室外温度高、湿度大，全热交换功能可以将室外高温高湿高空气与室内低温低湿空气进行温湿度交换，使得进入室内的空气温湿度降低。冬季室内温度高、湿度大，全热交换功能可以将室内高温高湿高空气与室外低温低湿空气进行温湿度交换，使得进入室内的空气温湿度提高。
(二) 高效过滤：室外空气进入室内时PM2.5、花粉颗粒、病菌等有害物质被HEPA滤芯阻挡，只允许洁净空气进入室内。HEPA是一种国际公认最好的高效滤材，最初HEPA应用于核能研究防护，现在大量应用于精密实验室、医药生产、原子研究和外科手术等需要高洁净度的场所。HEPA由非常细小的有机纤维交织而成，对微粒的捕捉能力极强，孔径微小，吸附容量大，净化效率高，并具备吸水性，针对0.3微米的粒子净化率为99.97%。也就是说：每10000个粒子中，只能有3个粒子能够穿透HEPA过滤膜。因此，它的过滤颗粒物的效果是非常明显的！
(三) 回风净化（选配功能）：可在回风管道上加装高效过滤模块，对回送室内的空气进行过滤，可以更加迅速高效地提高空气洁净度。
(四) 超低能耗：设备采用美国3M滤材，阻力小、容尘量大。设备内部结构设计合理，气流阻力小。设备采用日本电产风机，超低能耗、超长寿命（风机保证寿命6年）。
(五) 超薄机身：由于设备采用了日本电产原装进口风机，与同参数国产风机相比体积大大缩小，使得设备的厚度远小于同类产品。其在狭小空间内更能大显身手。
(六) 无级调速（选配功能）：由于设备采用了直流风机，在大幅节约能耗的同时还可实现无级调速。
(七) 活性炭吸附：经过HEPA高效过滤后的空气再经过优质的椰壳活性炭滤芯，空气中的各种有害气体被活性炭吸附、锁住，将室外的污染气体完全阻隔。
(八) 室内净化：建筑材料、家具、家装材料等一切室内污染源的释放是一个长期的过程，新风净化器在将室外空气送入室内的同时将室内空气排出室外，使得室内不断产生的有害物质在排风作用下被随时送出室外，所有有害物质无须分解、过滤、净化，直接排出室外，从根源上杜绝后患，达到随产随排的效果。
(九) 负离子活化（选配功能）：可在新风及回风送入室内一端加装负离子模块，经过HEPA滤芯滤除固体颗粒、活性炭去除有害气体及异味后的洁净空气在负离子的作用下被进一步优化。负离子能还原来自大气的污染物质、氮氧化物、香烟等产生的活性氧（氧自由基）、减少过多活性氧对人体的危害，它像食物中的维生素一样，对人体及其他生物的生命活动有着十分重要的影响。首先，在生物体内，每一个细胞都像一个微型电池，它的膜内外有50~90毫伏的电位差。正是依靠这些“电池”的不断充电放电作用，机体神经系统才能把视觉、听觉等信号输送到大脑，或将大脑的指令传送到身体的各个器官。机体组织的电活动需要通过负离子的不断补充来维。一旦生物体得不到负离子的补充就会影响正常的生理活动，产生胸闷、头昏，甚至患病。其次负离子还具有杀灭病菌的作用，与细菌结合后，使细菌产生结构的改变或能量的转移，导致细菌死亡，负离子杀菌的特点是灭活速度快，灭活率高，对空气、物品表面的微生物、细菌、病毒均有灭活作用。最后负离子还能通过呼吸进入肺部，并通过人体各组织直接刺激，以及神经反射和体液的相互做用，对人体产生中和的生理保健作用。因此被称为是“空气维生素”。 负离子还可起到净化空气的作用，负离子能使空气中微米级漂尘，通过正负离子吸引、碰撞形成分子团而沉降。
自然界的负离子主要产生于雷雨、瀑布、森林、山脉等环境中，因此在郊区田野、海滨、湖泊、瀑布附近和森林中含量较多，在这些地方人们会感到心情舒畅、头脑清新，呼吸舒畅和爽快，目前空气负离子已被当作评价环境和空气质量的一个重要标准。一般而言，人每天需要约130亿个负离子，而我们的居室，办公室，娱乐场所等环境，只能提供约1——20亿个。这种供求之间的巨大反差，往往容易导致肺炎，气管炎等呼吸疾病。集中采暖以及冷气设备的空调系统，负离子常被驱除。合成纤维、地毯带有正电荷易吸收负离子。
设备内置的进口高效负离子发生器可以产生高浓度负离子随风吹送到室内的各个角落，让您尤如置身于海边森林中雨后初晴的瀑布旁。
(十) 纳米光子净化模块（选配）：纳米光子净化模块能够分别发UVC和UVD两种不同波段紫外线，通过多重催化氧化反应产生大量羟自由基、一定量的负氧离子和微量的臭氧等氧化离子通过氧化杀死细菌和微生物，并分解有害的有机气体。可辅助新风系统杀灭细菌、病毒及微生物。
(十一) PTC陶瓷加热（选配）：PTC陶瓷加热器是一种安全、高效、长寿命的加热方式，它依靠材料自身的特性，根据环境温度的改变来调节自身的热功率输出，所以它能将加热器的电热消耗优化控制在最小，同时高发热效率的材料也大幅提升了电能的利用效率。其加热温度在280度以下，任何应用情况下均不会产生如电热管类加热器的表面发红、明火等现象，从而引起烫伤、火宅安全隐患，具有相当高的安全性，而且升温迅速、可长时间无故障工作。
(十二)  滤芯更换提醒（选配）：设备内置压差传感器，当滤芯阻塞严重需要更换时会通过显示屏提醒更换。
(十三) 安装示意：

独立新风系统与传统新风系统对比
² 性能
一、 独立新风系统的发展趋势：近年来，人们对改善室内环境品质的呼声日益高涨，独立新风系统以其独特的优势已在市场上逐步普及开来。良好的通风是稀释室内各种污染物、提高室内空气品质的有效途径，独立新风系统在供给新风的同时置换出等量的室内污浊空气，并进行全热交换，保证了室内空气质量的同时实现了能耗的节约。空气调节工程中，新风系统采用独立新风系统进行进、排风换热节能运转的例子，正在不断地增多。这主要有以下几个原因：
1. 节能环保的要求提高；
2. 分散个别空调运行方式的增多导致局部分通风区补充新风的要求也增多；
3. 商用空调的应用场合增多，往往没有新风装置或新风过滤精度及密封性差；
4. 空调室内外空气焓差正在扩大，也就意味着，空调机的能耗在增大；
5. 对提高室内空气品质，防止病毒、病菌的扩散和交叉感染的呼声日益高涨，也就是说空调解决了冷暖之后，随之室内空气应当新鲜干净才益于人的健康；
6. 建筑物气密性越来越好，使得自然渗透对流通风成为不可能；
7. 城市空气中悬浮颗粒物普遍偏高成为城市空气污染的首恶。
8. 发达国家已将智能新风换气设备写入建筑行业标准，智能新风换气设备已成为建筑必备设施。
二、 与传统新风系统加风机盘管空调系统对比
(一) 优点：
1. 目前越来越多的业主要求对房间空调新风系统进行单独控制，传统的新风系统为集中式大型设备，无法满足这一要求。而独立新风系统为分散型独立设备，可完美达到这一要求。
2. 随着室外环境日益恶化以及业主对新风质量要求的不断提高，传统新风系统对空气的过滤精度已无法满足要求。而独立新风系统独有的高精度过滤系统及严密的密封性能则可完美达到这一要求。
3. 传统新风系统由于具有冗长的风道，使得风道内细菌滋生，清洁困难，而独立新风系统风道短小，而且空气是经过滤后再进入风道，不存在这一问题。
4. 传统新风系统的机房及风道占据了大量的宝贵空间，对于寸土寸金的使用空间无疑是一种浪费。而独立新风系统自身体积短小，安装在吊顶层内，没有冗长的风道，从而节约了大量空间。而且其短小的体积也极大提高了其对安装空间的适应性。
5. 传统新风系统无法根据业主的使用需求调节新风供应量，即业主无法自行控制自己房间新风的开关。而独立新风系统是互相独立的，业主可独立开关自己的新风设备。同时由于采用了进口风机，并进行了优化设计，设备满负荷能耗比传统新风系统节电60%。因此独立新风系统的节能效果也是传统新风系统所无法比拟的。
6. 随着建筑物密封性的不断提高，传统新风系统靠正压迫使污浊空气排出室外的方法已逐渐困难。而独立新风系统在送入新风的同时主动排出污风，通风效果毋庸置疑。
7. 传统新风系统在冬季需要进行加湿处理，而独立新风系统的全热交换器可减少空调加湿系统的费用，大部分情况下甚至不用加湿。
8. 传统新风系统依靠正压而排出室外的空气中的能量没有被回收，造成了大量浪费。而独立新风系统对排风中的能量进行了高效回收，从而大大降低了能耗。
(二) 缺点：
1. 在夏季独立新风系统会少量增加风机盘管的湿负荷。
2. 独立新风系统的空气滤芯及活性炭滤芯为消耗品，需要更换。
3. 独立新风系统的初投资略高于传统新风系统。

(三) 投资及运行对比：

以某工程原空调新风系统设计为例：
原设计：
层数
1
2
3
4
5
6
7
新风量（m3/h）
22500*8=135000
（含热回收系统）
14000*6=84000
（含热回收系统）
12000*4=48000（普通新风）
14000*2=28000（含热回收系统）
12000*6=72000（普通新风）
12000*6=72000（普通新风）
3000*4+12000*2=36000（普通新风）
3000*4+12000*2=36000（普通新风）
功率（kw）
11*6=66
5.5*6=33
5.5*6=33
7.5*6=45
7.5*6=45
3*4+7.5*2=27
3*4+7.5*2=27
造价（元）
15*135000=2025000
15*84000=1260000
7*48000+15*28000=756000
7*72000=504000
7*72000=504000
7*36000=252000
7*36000=252000

合计
新风量（m3/h）
功率（kw）
造价（元）

511000
276
5553000
注：造价中的价格含设备主机、人工、安装辅材、风道、保温等。

采用独立新风系统：
层数
1
2
3
4
5
6
7
新风量（m3/h）
135000
（含热回收系统）
84000
（含热回收系统）
76000
（含热回收系统）
72000
（含热回收系统）

72000
（含热回收系统）
36000
（含热回收系统）
36000
（含热回收系统）
功率（kw）
104*0.424=44
65*0.424=27.6
59*0.424=25
56*0.424=24
56*0.424=24
28*0.424=12
28*0.424=12
造价（万元）
104*2.4=249.6
65*2.4=156
59*2.4=141.6
56*2.4=134.4
56*2.4=134.4
28*2.4=67.2
28*2.4=67.2

合计
新风量（m3/h）
功率（kw）
造价（万元）
511000
168.6
950.4
注：造价中的价格含设备主机、人工、安装辅材、风道、保温等。

结论：采用传统新风系统
项目
造价（万元）
功率（kw）
运行成本（万元）
质保期
（年）
电费
滤芯
传统新风系统
555.3
276
276(kw)*9(小时)*365(天)*1元=90.7
0
2
独立新风系统
950.4
168.6
168.6(kw)*9(小时)*365(天)*1元=55.4
396(台)*500(元)=39.6
5
说明：表中独立新风系统的耗电量是按396台设备全年全部以最大风量运行计算，实际耗电量应远小于此。
